實驗名稱：高壓放大器在自清潔傳感器性能測試中的應用

研究方向：微納傳感

實驗內容：對超疏水傳感器表面施加電壓使其充電，利用靜電力吸附周圍灰塵，形成均勻積灰層，模擬超疏水器件長期使用后的表面積灰狀態。再通過液滴滴落在積灰表面，觀察液滴的碰撞、鋪展與彈跳，驗證超疏水表面的自清潔能力。

測試設備：信號發生器、ATA-7010高壓放大器、高速相機、微量注射泵等。

實驗過程：

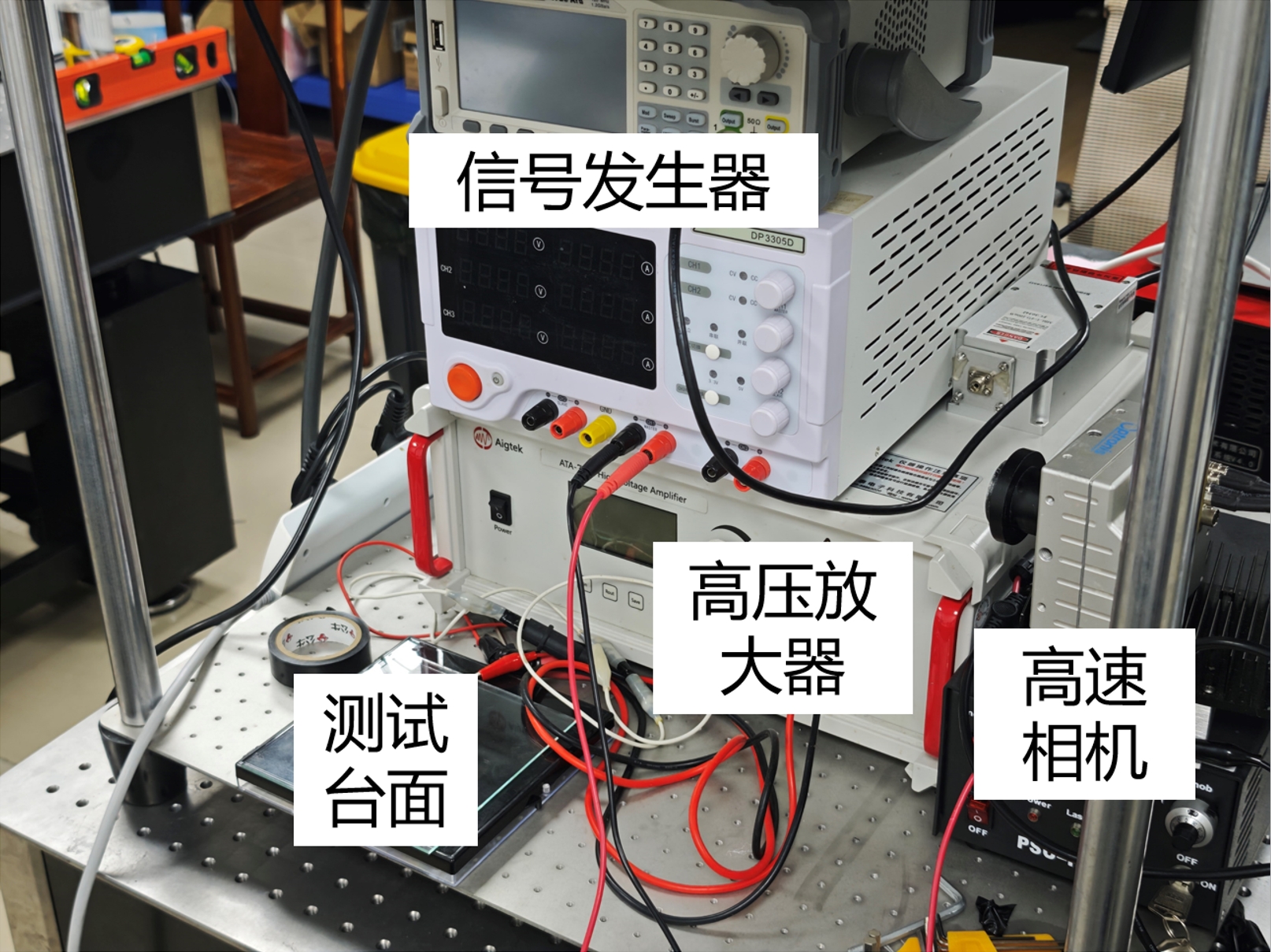

圖：實驗測試系統實物圖

濕度傳感器對于醫療、食品、電子來說至關重要。在實際使用中，濕度傳感器總是暴露在空氣中并變得多塵，傳感器表面灰塵將降低傳感性能。利用超疏水特性可以實現表面的自清潔功能，保障傳感器長時間正常工作。超親水傳感層和超疏水自清潔層對傳感器服役性能的影響仍然是濕度傳感研究的核心問題。本實驗將驗證超疏水表面的自清潔能力。將超疏水傳感器固定在絕緣支架上，連接傳感器表面與高壓放大器，持續給器件表面充電。向傳感器表面噴射粉塵，利用靜電力吸附灰塵，關閉高壓電源，將傳感器表面接地釋放殘留電荷。調節微量注射泵，向傳感器表面滴加一滴去離子水，用高速攝像機記錄液滴碰撞、鋪展與彈跳全過程。

實驗結果：

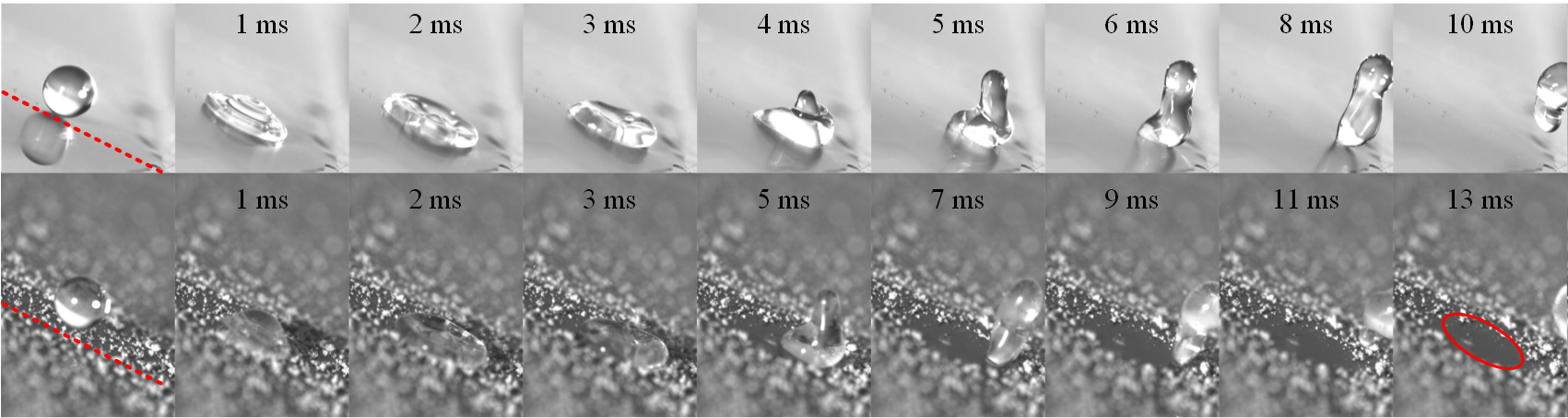

圖：實驗結果

通過高速相機可以觀察到，在超疏水自清潔層表面，得益于安泰高壓放大器對表面高壓充電，粉塵均勻吸附且無明顯缺失區域。在第0秒將液滴滴落到超疏水傾斜表面，液滴碰撞表面后迅速擴張吸附表面灰塵，隨后在15ms內發生反彈。在這個過程中，液滴可以將粉塵完全帶離器件表面，形成潔凈區域，實現表面的自清潔功能。

功率放大器推薦：ATA-7010高壓放大器

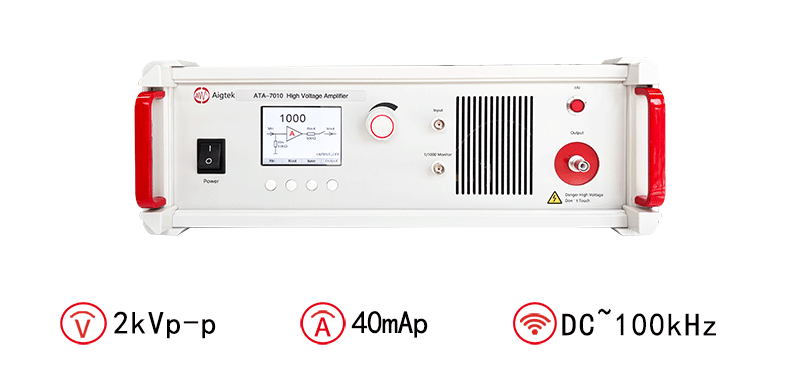

圖：ATA-7010高壓放大器指標參數
