前言：構筑偏遠村落能源獨立的“電力基石”——論功率器件選型的系統思維

在能源可及性成為偏遠地區發展關鍵短板的今天，一套穩定可靠的微網儲能系統，不僅是光伏板、電池與逆變器的堆砌，更是一部精密運行、智慧調度的電能“路由器”。其核心使命——高效捕獲與存儲間歇性新能源、穩定輸出高品質交流電、以及應對復雜多變的負載需求，最終都深深根植于一個決定系統壽命與效率的底層模塊：功率轉換與管理系統。

本文以系統化、協同化的設計思維，深入剖析偏遠村落微網儲能在功率路徑上的核心挑戰：如何在滿足高可靠性、高效率、嚴酷環境適應性和嚴格成本控制的多重約束下，為光伏升壓、電池雙向DC-DC及離網逆變輸出這三個關鍵節點，甄選出最優的功率MOSFET組合。

圖1: 微網儲能 偏遠村落 方案與適用功率器件型號分析推薦VBFB175R04與VBMB16R15SFD與VBE1806與產品應用拓?fù)鋱D_01_total

在微網儲能系統的設計中，功率開關器件是決定整站效率、可靠性、維護成本與壽命的核心。本文基于對能源利用率、熱應力管理、系統魯棒性與總擁有成本(TCO)的綜合考量，從器件庫中甄選出三款關鍵MOSFET，構建了一套層次分明、優勢互補的功率解決方案。

一、 精選器件組合與應用角色深度解析

1. 能量捕手：VBFB175R04 (750V, 4A, TO-251) —— 光伏輸入Boost電路主開關

核心定位與拓?fù)渖罨簩楣夥M串輸入升壓至高壓直流母線設計。750V的高耐壓為多塊組件串聯開路電壓(如600V+)及雷擊感應浪涌提供了充足的安全裕量，尤其適應高海拔、多雷電的偏遠地區環境。其Planar技術雖在導通電阻上不占優，但在高耐壓應用中提供了優異的可靠性與成本平衡。

關鍵技術參數剖析：

電壓應力考量：在最高輸入電壓和最大占空比下，需確保開關尖峰電壓被有效鉗位，留有至少20%的降額裕量(如低于600V)。

電流能力匹配：4A電流能力適配中小功率光伏輸入(如1-2kW組串)，其Rds(on)雖較高，但在光伏MPPT(最大功率點跟蹤)電流范圍內，導通損耗可控。

選型權衡：在追求極致效率的大功率場合可考慮超結MOSFET，但此款在滿足基本功能、應對嚴酷電壓應力及控制成本方面，是鄉村微網“夠用且可靠”的務實之選。

2. 儲能核心：VBE1806 (80V, 75A, TO-252) —— 電池側雙向DC-DC變換器開關

核心定位與系統收益：作為連接電池組(如48V系統)與高壓直流母線的雙向能量流動“咽喉”。其極低的5mΩ Rds(on)(@10Vgs)直接決定了充放電循環中的導通損耗。對于需要頻繁充放電、應對負載波動的儲能系統而言：

提升整站循環效率：極低的損耗意味著更多太陽能被有效存儲和利用，減少能量在轉換環節的浪費。

降低熱管理壓力：更小的發熱量允許更緊湊的散熱設計，提高功率密度，并增強在高溫環境下的持續運行能力。

支持大電流脈沖：75A的連續電流能力足以應對電池充電末期的恒流段以及負載突加時的瞬時大電流放電需求。

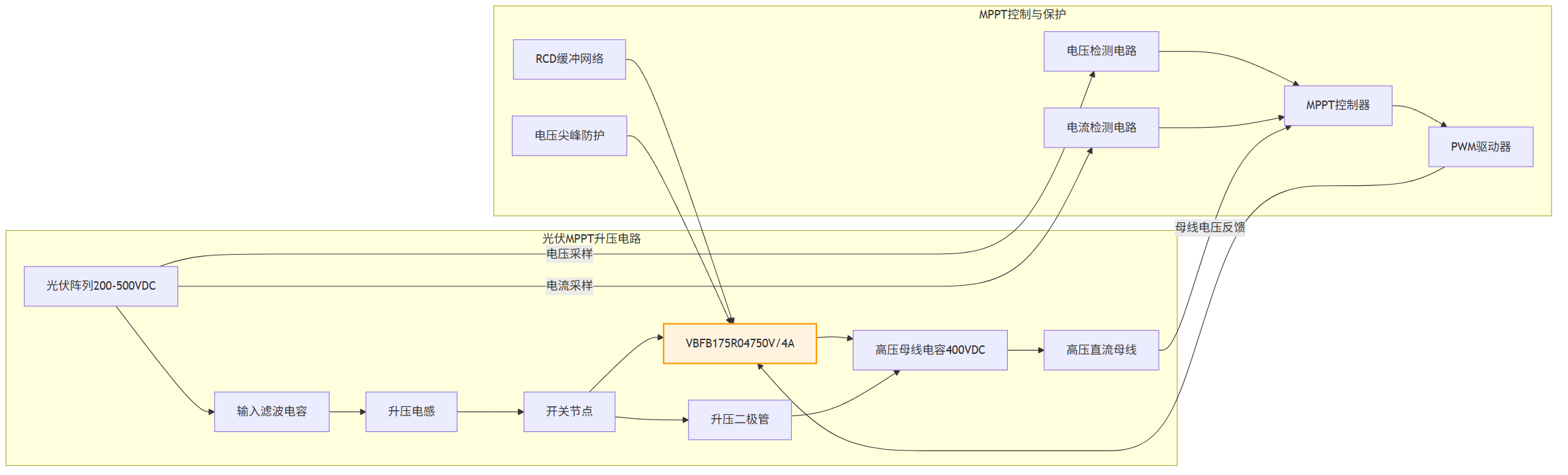

圖2: 微網儲能 偏遠村落 方案與適用功率器件型號分析推薦VBFB175R04與VBMB16R15SFD與VBE1806與產品應用拓?fù)鋱D_02_pv

驅動設計要點：極低的Rds(on)通常伴隨較大的柵極電荷。需配置具有足夠驅動電流(如>2A)的專用驅動器或控制器，以確?？焖匍_(kāi)關，減少切換損耗，并精細調節柵極電阻以平衡開關速度與EMI。

3. 穩定輸出衛士：VBMB16R15SFD (600V, 15A, TO-220F) —— 離網逆變器H橋輸出開關

核心定位與系統集成優勢：作為全橋或半橋逆變拓?fù)涞暮诵拈_(kāi)關，將高壓直流逆變?yōu)?20V/50Hz交流電。600V耐壓匹配常規400V直流母線，留有足夠余量。240mΩ的Rds(on)與15A電流能力，可支撐額定2-3kVA的離網輸出。TO-220F全絕緣封裝簡化了散熱器安裝，提升系統絕緣安全性與裝配便利性。

應用價值：其可靠性直接決定離網供電的連續性。SJ_Multi-EPI(超結多外延)技術在導通電阻與開關損耗間取得良好平衡，適合逆變器高頻PWM開關(通常10-20kHz)。

選型原因：相較于標準平面MOSFET，其開關性能更優，損耗更低;相較于更昂貴的快速恢復型MOSFET，其在滿足鄉村負載(阻性、感性混合)的逆變需求下，提供了更佳的成本效益。

二、 系統集成設計與關鍵考量拓展

1. 拓?fù)?、?qū)動與控制閉環

光伏輸入與MPPT協同：VBFB175R04的開關由MPPT控制器精確控制，需確保其驅動回路簡潔，避免干擾，以實現對光伏陣列最大功率點的快速跟蹤。

雙向DC-DC的平滑切換：VBE1806工作于Buck/Boost模式，其驅動信號需與能量流動方向無縫同步，控制器需實現充放電模式的平滑切換，避免電壓電流沖擊。

逆變輸出的正弦波質量：VBMB16R15SFD作為SPWM或SVPWM調制的執行單元，其開關動態需一致性好，死區時間設置合理，以輸出THD(總諧波失真)低的純凈正弦波，保障村落敏感電器(如水泵、電視)的安全運行。

2. 分層式熱管理策略

一級熱源(重點散熱)：VBE1806(電池DC-DC)是主要發熱源之一，需安裝在帶有散熱片的PCB區域，并可能需配合強制風冷(利用系統風扇)。

二級熱源(適度散熱)：VBMB16R15SFD(逆變輸出)的散熱需根據輸出功率評估。TO-220F封裝可方便安裝在共享或獨立的散熱器上，利用機箱自然對流或系統風道散熱。

三級熱源(自然冷卻)：VBFB175R04(光伏輸入)在中小功率下發熱相對較小，可依靠PCB敷銅和自然散熱，但需確保其在高溫日照環境下仍有余量。

3. 可靠性加固的工程細節

電氣應力防護：

VBFB175R04：在Boost電感兩端需設計RCD吸收網絡，抑制關斷電壓尖峰，保護MOSFET。

圖3: 微網儲能 偏遠村落 方案與適用功率器件型號分析推薦VBFB175R04與VBMB16R15SFD與VBE1806與產品應用拓?fù)鋱D_03_battery

VBMB16R15SFD：在逆變橋臂中點需設置緩沖電路或使用快恢復體二極管的器件，以應對感性負載(如電機)帶來的關斷過沖。

電池側保護：為VBE1806所在的電池端口設置完善的過流、短路保護，其驅動電路應具備欠壓鎖定(UVLO)和直通防止功能。

降額實踐：

電壓降額：確保VBFB175R04的Vds最大應力不超過600V(750V的80%);VBMB16R15SFD的Vds不超過480V(600V的80%)。

電流與溫度降額：根據實際散熱條件(如最高環境溫度)和殼溫(Tc)，對VBE1806和VBMB16R15SFD的連續電流進行降額使用。查閱瞬態熱阻曲線，確保在負載突變等瞬態過程中不超出SOA。

三、 方案優勢與競品對比的量化視角

效率提升可量化：以48V/100Ah電池系統、2kW持續輸出為例，采用VBE1806(5mΩ)相較于普通30mΩ的MOSFET，在100A電流下，僅單管導通損耗即可降低超過80%，顯著提升系統整體能效，延長電池供電時長。

可靠性提升可感知：VBFB175R04的高耐壓和VBMB16R15SFD的絕緣封裝，直接增強了系統對電網波動、雷擊及潮濕環境的抵御能力，降低野外惡劣環境下的故障率，減少維護需求。

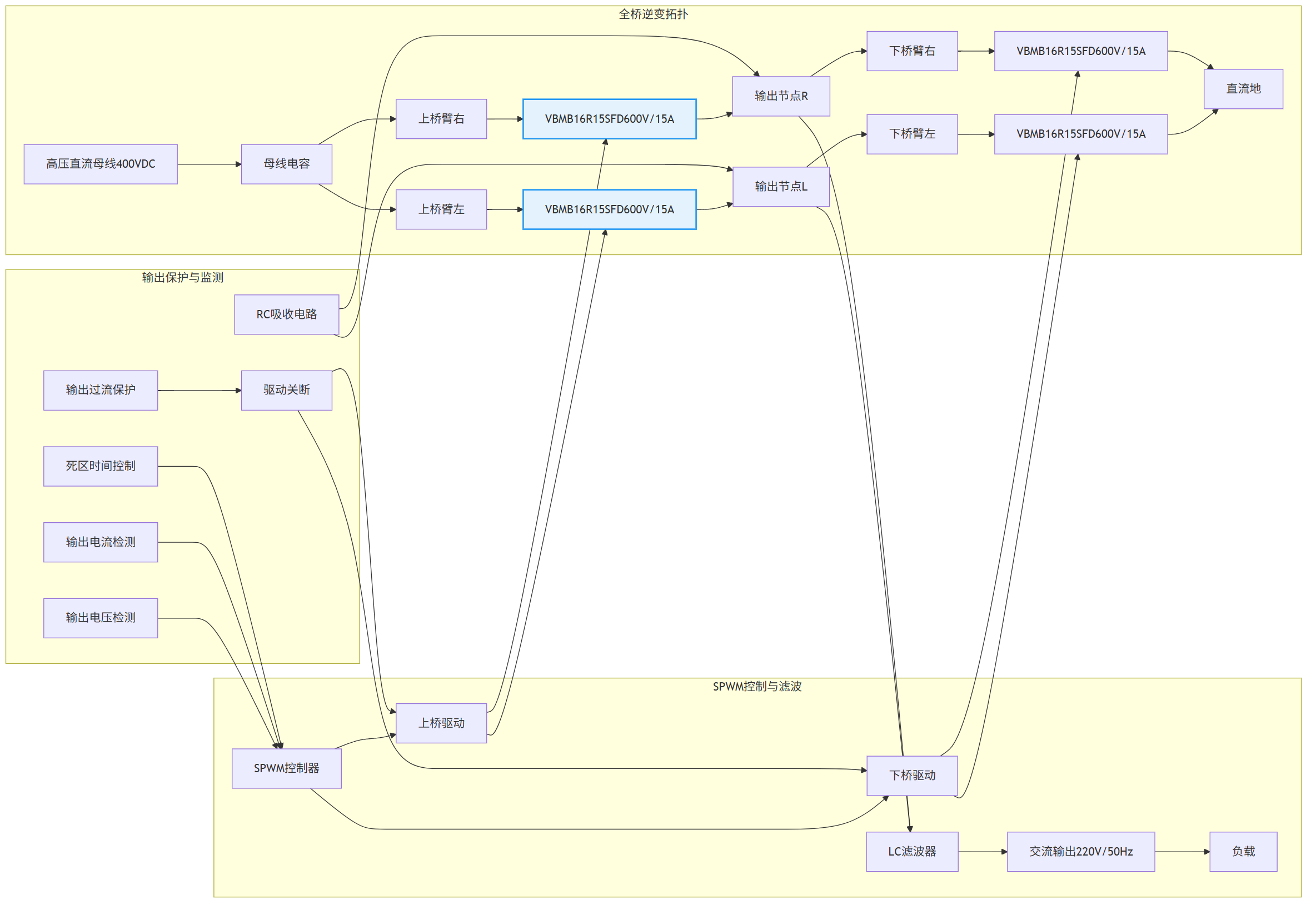

圖4: 微網儲能 偏遠村落 方案與適用功率器件型號分析推薦VBFB175R04與VBMB16R15SFD與VBE1806與產品應用拓?fù)鋱D_04_inverter

系統成本優化：精選的器件在滿足性能前提下避免了過度設計。TO-251、TO-252、TO-220F封裝兼顧性能與成本，且便于安裝維護，降低了全生命周期的綜合成本。

四、 總結與前瞻

本方案為偏遠村落微網儲能系統提供了一套從光伏輸入、電池存儲到交流輸出的完整、優化功率鏈路。其精髓在于“按需匹配、穩健優先”：

光伏輸入級重“耐壓與可靠”：在嚴酷環境下優先保障長期運行無故障。

電池接口級重“高效與通流”：在能量頻繁流動的核心環節追求極低損耗，提升能源利用率。

逆變輸出級重“平衡與安全”：在滿足輸出質量的同時，兼顧成本、散熱與電氣安全。

未來演進方向：

智能模塊化：考慮將雙向DC-DC控制器與MOSFET集成，或使用智能功率模塊(IPM)用于逆變器，以簡化設計，提升功率密度和可靠性。

寬禁帶器件探索：對于追求更高效率、更高開關頻率以減少無源器件體積的未來系統，可在光伏Boost或逆變級評估使用SiC MOSFET，雖然初期成本高，但能帶來系統效率的顯著提升和散熱器的簡化，在長期運行中可能更具經濟性。

圖5: 微網儲能 偏遠村落 方案與適用功率器件型號分析推薦VBFB175R04與VBMB16R15SFD與VBE1806與產品應用拓?fù)鋱D_05_thermal

工程師可基于此框架，結合具體微網的功率等級(如5kW vs 20kW)、電池電壓平臺(24V/48V/400V)、當?shù)貧夂驐l件及負載特性進行細化和調整，從而設計出適應性強、皮實耐用的鄉村能源解決方案。
