隨著全球能源轉型與離網供電需求增長，微網儲能系統已成為海島、邊遠地區能源自主保障的核心。功率變換與電池管理單元作為系統“心臟”，為光伏輸入、電池組、逆變輸出等關鍵環節提供精準電能控制，而功率MOSFET/IGBT的選型直接決定系統效率、功率密度、環境適應性及長期可靠性。本文針對海島微網對高耐壓、高效率、高可靠性與強魯棒性的嚴苛要求，以場景化適配為核心，形成一套可落地的功率器件優化選型方案。

一、核心選型原則與場景適配邏輯

(一)選型核心原則：四維協同適配

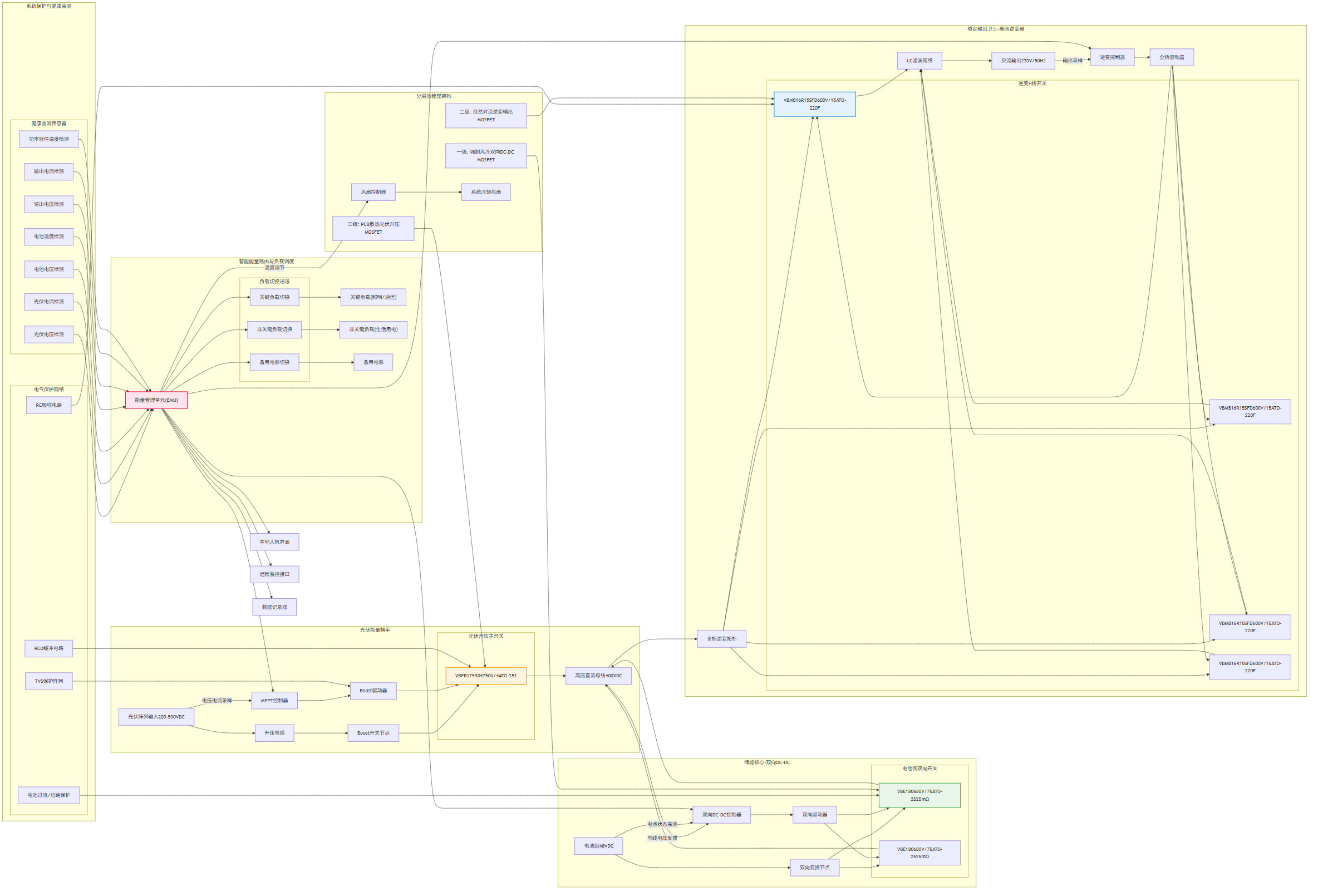

圖1: 微網儲能 海島 方案與適用功率器件型號分析推薦VBP165R36S與VBPB16R47SFD與VBP1106與VBED1606與VBJ2201K與VBM1302A與VBM16I30與產品應用拓?fù)鋱D_01_total

器件選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與嚴苛海島工況精準匹配：

1. 電壓裕量充足：針對光伏陣列高壓(600V-1000V)及電池母線波動，額定耐壓預留≥30%裕量，應對海島雷電、鹽霧引起的浪涌與尖峰電壓。

2. 低損耗優先：優先選擇低Rds(on)/VCEsat(降低傳導損耗)、低開關特性器件，適配7x24小時連續運行與頻繁充放電切換，提升整機能效并降低散熱壓力。

3. 封裝匹配需求：大功率主回路選熱阻低、機械強度高的TO247/TO3P封裝;輔助控制回路選緊湊型封裝，平衡功率處理能力與系統空間限制。

4. 可靠性冗余：滿足高溫、高濕、高鹽霧環境，關注寬結溫范圍、強抗沖擊性與長壽命設計，保障系統在孤島環境下的穩定運行。

(二)場景適配邏輯：按系統功能分類

按微網儲能核心功能分為三大關鍵場景：一是光伏Boost及DC-DC變換(能量輸入)，需高耐壓、高效率;二是電池充放電管理(能量存儲)，需大電流、低損耗;三是逆變輸出(能量輸出)，需高頻率、高可靠性開關，實現器件參數與系統需求的精準匹配。

二、分場景功率器件選型方案詳解

(一)場景1：光伏Boost及高壓DC-DC變換(輸入級)——高耐壓高效率器件

光伏輸入電壓高且存在浪涌，要求器件具備高耐壓與良好的開關特性以最大化能量提取。

推薦型號：VBP165R36S(N-MOS，650V，36A，TO247)

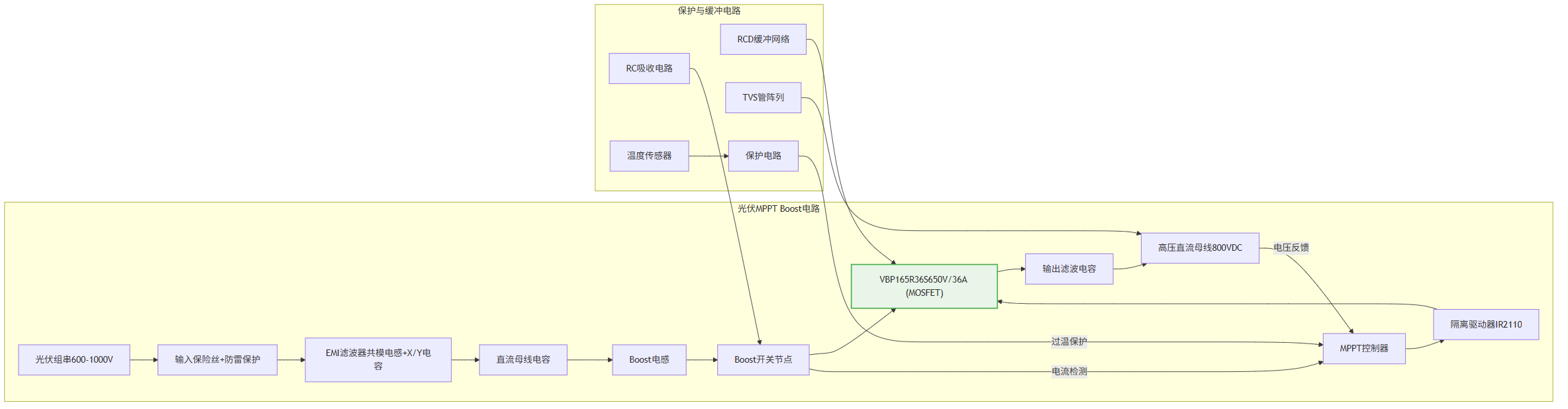

圖2: 微網儲能 海島 方案與適用功率器件型號分析推薦VBP165R36S與VBPB16R47SFD與VBP1106與VBED1606與VBJ2201K與VBM1302A與VBM16I30與產品應用拓?fù)鋱D_02_pv

- 參數優勢：采用SJ_Multi-EPI技術，10V下Rds(on)低至75mΩ，平衡導通與開關損耗;650V耐壓充分適配600V光伏陣列，預留充足裕量應對浪涌;TO247封裝提供優異散熱路徑。

- 適配價值：用于光伏MPPT Boost電路，可承受輸入電壓波動，開關損耗低，有助于提升光伏側轉換效率至98%以上;強魯棒性滿足海島戶外柜體的環境應力。

- 選型注意：確認光伏組串最高開路電壓及浪涌等級，確保VDS裕量;驅動需提供足夠峰值電流以快速開關，并加強防腐蝕與凝露防護。

(二)場景2：電池充放電管理(雙向DC-DC)——大電流低損耗器件

電池側需要處理大電流，對導通損耗極為敏感，直接影響系統循環效率與溫升。

推薦型號：VBM1302A(N-MOS，30V，180A，TO220)

- 參數優勢：Trench技術實現超低導通電阻，10V下Rds(on)僅2mΩ，連續電流高達180A;30V耐壓完美適配48V電池系統(裕量>50%);TO220封裝便于并聯與散熱處理。

- 適配價值：用于電池側Buck/Boost雙向變換器，極低的傳導損耗可大幅降低熱耗散，提升充放電效率;支持高頻PWM，有利于減小電感體積，提高功率密度。

- 選型注意：根據電池組最大充放電電流確定并聯數量，注意均流設計;需配合大面積敷銅或散熱器，確保在高溫環境下電流降額使用。

(三)場景3：逆變輸出(全橋/半橋)——高可靠性開關器件

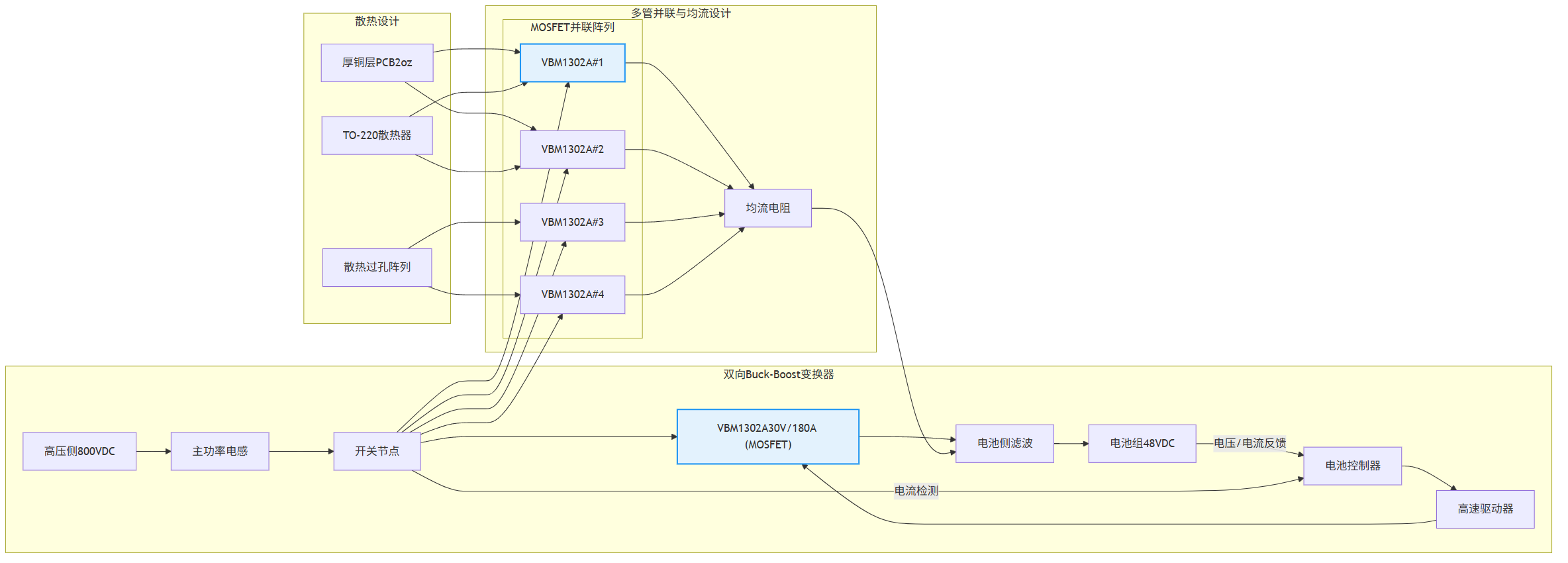

圖3: 微網儲能 海島 方案與適用功率器件型號分析推薦VBP165R36S與VBPB16R47SFD與VBP1106與VBED1606與VBJ2201K與VBM1302A與VBM16I30與產品應用拓?fù)鋱D_03_battery

逆變器輸出需承受高電壓、連續工頻或高頻開關，對器件可靠性及抗沖擊能力要求極高。

推薦型號：VBM16I30(IGBT+FRD，600V/650V，30A，TO220)

- 參數優勢：集成了快速恢復二極管(FRD)的SJ IGBT，VCEsat典型值1.65V，提供優異的導通與開關性能組合;600V/650V耐壓適配380VAC逆變輸出母線;TO220封裝成熟可靠。

- 適配價值：用于逆變器功率橋臂，在工頻或中頻下開關特性優于傳統MOSFET，抗短路能力強，尤其適合感性負載(如水泵、風機)啟停的沖擊，保障離網供電的連續性。

- 選型注意：關注關斷損耗與FRD反向恢復特性，優化死區時間與吸收電路;驅動電壓需穩定在推薦值，確保IGBT工作在最優區間。

三、系統級設計實施要點

(一)驅動電路設計：匹配器件特性

1. VBP165R36S：配套專用隔離驅動IC(如IR2110)，提供足夠驅動電流，柵極回路串聯小電阻抑制dv/dt干擾。

2. VBM1302A：可采用非隔離驅動，確保低阻抗驅動回路以發揮其高速開關優勢，注意布局減小寄生電感。

3. VBM16I30：需提供+15V/-5V~-8V的標準IGBT驅動電壓，確?？煽块_通與關斷，防止米勒效應引起的誤觸發。

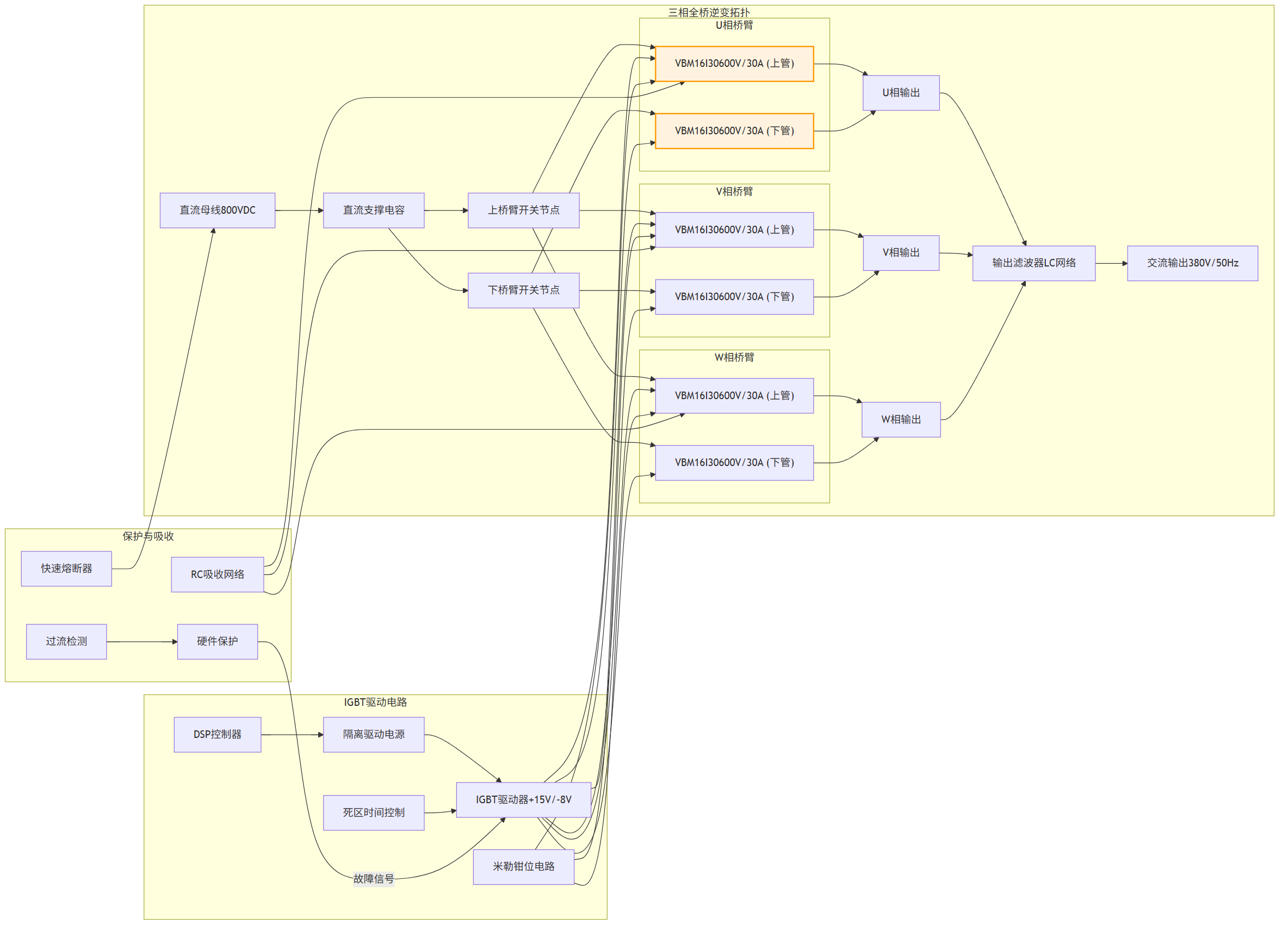

圖4: 微網儲能 海島 方案與適用功率器件型號分析推薦VBP165R36S與VBPB16R47SFD與VBP1106與VBED1606與VBJ2201K與VBM1302A與VBM16I30與產品應用拓?fù)鋱D_04_inverter

(二)熱管理設計：分級強化散熱

1. VBP165R36S與VBM16I30：必須安裝于散熱器上，使用導熱硅脂，散熱器設計需考慮海島高溫環境，預留額外裕量。

2. VBM1302A：根據電流大小決定是否需要獨立散熱器，大電流應用時需采用多管并聯與均流設計，PCB采用厚銅層與散熱過孔。

整機柜體需設計強制風冷或自然對流風道，確保功率器件處于允許工作溫度內。

(三)EMC與可靠性保障

1. EMC抑制

- 1. 光伏輸入與逆變輸出端加裝共模電感與X/Y電容，濾除高頻噪聲。

- 2. 功率器件DS/CE極并聯RC吸收電路或雪崩二極管，抑制電壓尖峰。

- 3. 嚴格進行PCB分區布局，功率地、數字地單點連接。

2. 可靠性防護

- 1. 降額設計：海島高溫環境下，電流與電壓需進一步降額使用(如85℃環境溫度下降額至額定值的70%)。

- 2. 過流/短路保護：電池側與逆變側必須設置快速硬件過流保護與軟件保護雙重機制。

- 3. 環境防護：所有功率端子與PCB需涂覆三防漆，柜體滿足IP54及以上防護等級，關鍵信號接口增加TVS管進行浪涌防護。

四、方案核心價值與優化建議

(一)核心價值

1. 全鏈路效率優化：從光伏輸入到逆變輸出，關鍵節點采用高效器件，系統整體效率可提升2%-5%，減少能源浪費。

2. 環境適應性強化：選型器件具備寬溫與高可靠性特征，結合防護設計，可有效應對海島高溫、高濕、高鹽霧的惡劣環境。

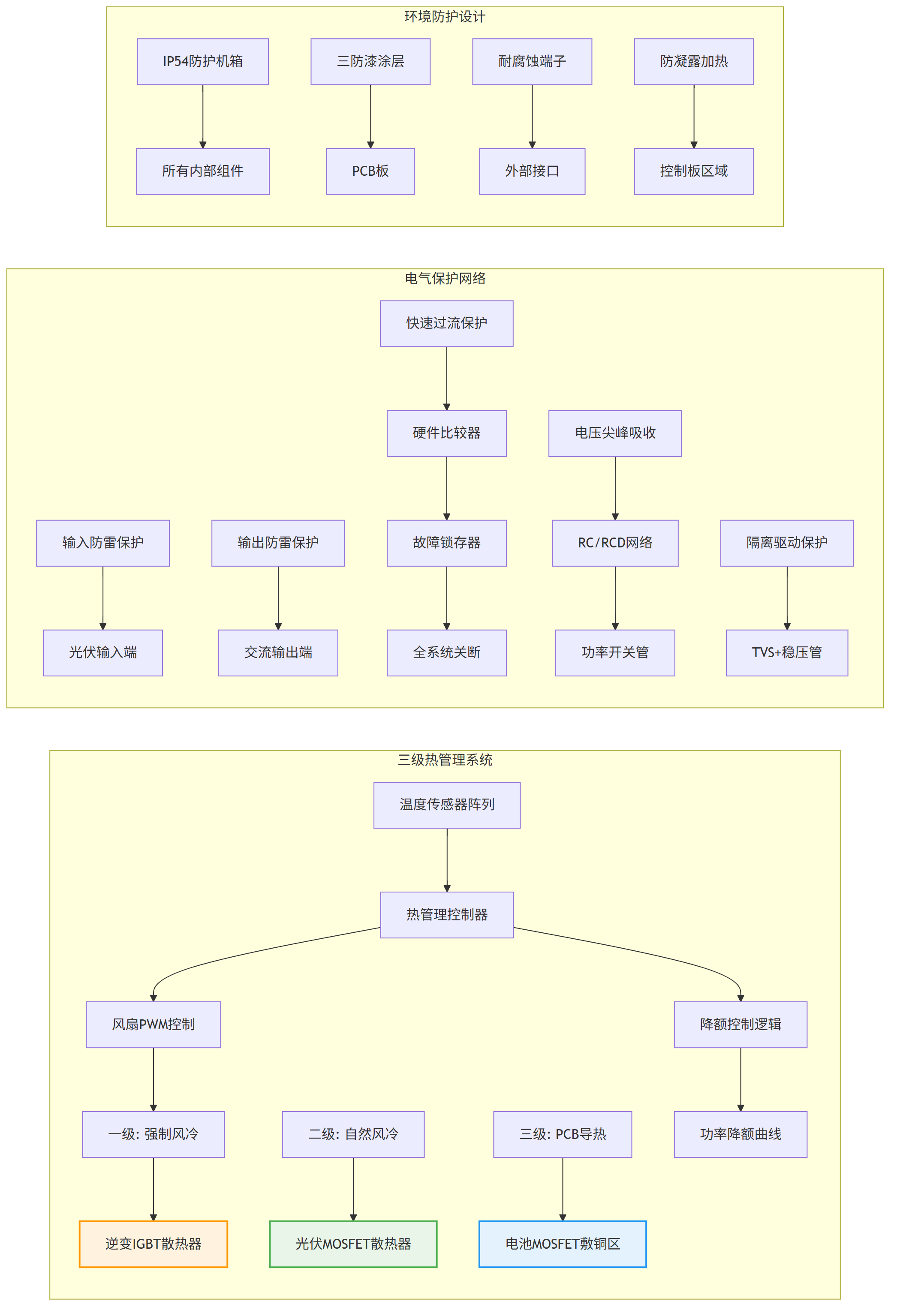

圖5: 微網儲能 海島 方案與適用功率器件型號分析推薦VBP165R36S與VBPB16R47SFD與VBP1106與VBED1606與VBJ2201K與VBM1302A與VBM16I30與產品應用拓?fù)鋱D_05_protection

3. 系統成本與可靠性平衡：選用成熟封裝與技術的量產器件，在保證長期可靠性的前提下，控制初期投資與維護成本。

(二)優化建議

1. 功率等級擴展：對于更大功率光伏輸入，可并聯VBP165R36S或選用VBPB16R47SFD(600V/47A，TO3P);對于更高電池電壓系統(如400V)，可選用VBP1106(100V/150A)。

2. 集成度升級：對于空間受限的戶外一體機，電池側可考慮采用VBED1606(60V/64A，LFPAK56)等貼片封裝以提升功率密度。

3. 特殊功能需求：輔助電源或控制電路開關可選用VBJ2201K(P-MOS，-200V/-2A)進行高側開關控制。

4. 維護性考慮：優先選用TO220、TO247等通孔插件封裝，便于在海島現場進行檢測與更換。

功率MOSFET與IGBT的選型是微網儲能系統高效、可靠、適應惡劣環境的核心。本場景化方案通過精準匹配光伏、電池、逆變?nèi)箨P(guān)鍵環節需求，結合系統級防護與散熱設計，為海島微網儲能研發提供全面技術參考。未來可探索SiC器件在更高頻率與效率場景的應用，助力打造下一代高可靠性、高功率密度的離網能源解決方案，筑牢海島能源安全防線。
