隨著AI計算與數字內容創作爆發式增長，AI渲染服務器集群已成為數據中心核心算力單元。電源分配與散熱系統作為集群“能源與血脈”，為GPU、CPU、高速存儲及液冷泵等關鍵負載提供高效電能轉換與精準管理，而功率MOSFET的選型直接決定系統能效、功率密度、熱性能及長期可靠性。本文針對服務器集群對超高效率、極佳散熱、嚴格EMI及高功率密度的嚴苛要求，以場景化適配為核心，形成一套可落地的功率MOSFET優化選型方案。
一、核心選型原則與場景適配邏輯

圖1: AI渲染服務器集群方案與適用功率器件型號分析推薦VBMB18R18S與VBM2603與VBGPB1252N與VBL7402與產品應用拓?fù)鋱D_01_total

（一）選型核心原則：四維協同適配
MOSFET選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與系統工況精準匹配：
1. 電壓裕量充足：針對48V/12V/5V等多級總線，額定耐壓預留≥30%裕量，應對電源紋波、毛刺及熱插拔浪涌，如12V總線優先選≥20V器件。
2. 極致低損耗：優先選擇極低Rds(on)（降低傳導損耗）、低Qg與低Coss（降低開關損耗）器件，適配7x24小時滿負荷運行需求，提升整機效率并降低散熱成本。
3. 封裝匹配熱管理與密度：大電流路徑選熱阻極低、利于散熱的TO3P、TO263封裝；中低功率或空間受限選TO220(F)、SOP/DFN等封裝，平衡功率處理能力與布局密度。
4. 高可靠性冗余：滿足數據中心級MTBF要求，關注高溫下的參數穩定性、雪崩耐量及寬結溫范圍（如-55℃~175℃），適配苛刻的機房環境。
（二）場景適配邏輯：按供電層級與功能分類
按服務器內部供電架構分為三大核心場景：一是CPU/GPU核心電壓（VRM）供電，需極高電流、超快瞬態響應；二是48V至12V/5V的中間總線轉換（IBC），需高效率、高功率密度；三是散熱與輔助系統控制（如液冷泵、風扇），需高可靠性與精準調速控制，實現參數與需求精準匹配。
二、分場景MOSFET選型方案詳解
（一）場景1：CPU/GPU VRM供電（多相并聯，單相>100A）——算力核心器件
多相Buck變換器為CPU/GPU供電，要求單相承載電流極大，開關頻率高，導通與開關損耗必須極低。
推薦型號：VBL7402（N-MOS，40V，200A，TO263-7L）
- 參數優勢：采用先進Trench技術，10V驅動下Rds(on)低至1mΩ，連續電流高達200A，TO263-7L封裝提供優異散熱路徑與低寄生電感。
- 適配價值：在多相VRM中作為下管或上管，其極低的導通電阻能顯著降低傳導損耗，提升供電效率至97%以上。低熱阻封裝配合散熱器，能有效應對CPU/GPU突發負載帶來的熱沖擊，保障算力持續穩定輸出。
- 選型注意：需精確計算多相均流與熱分布，確保單管工作在安全區；需搭配驅動能力≥5A的高性能多相控制器（如IR35201），并優化功率回路布局以抑制振鈴。
（二）場景2：48V至12V中間總線轉換（IBC，功率1-3kW）——能源樞紐器件

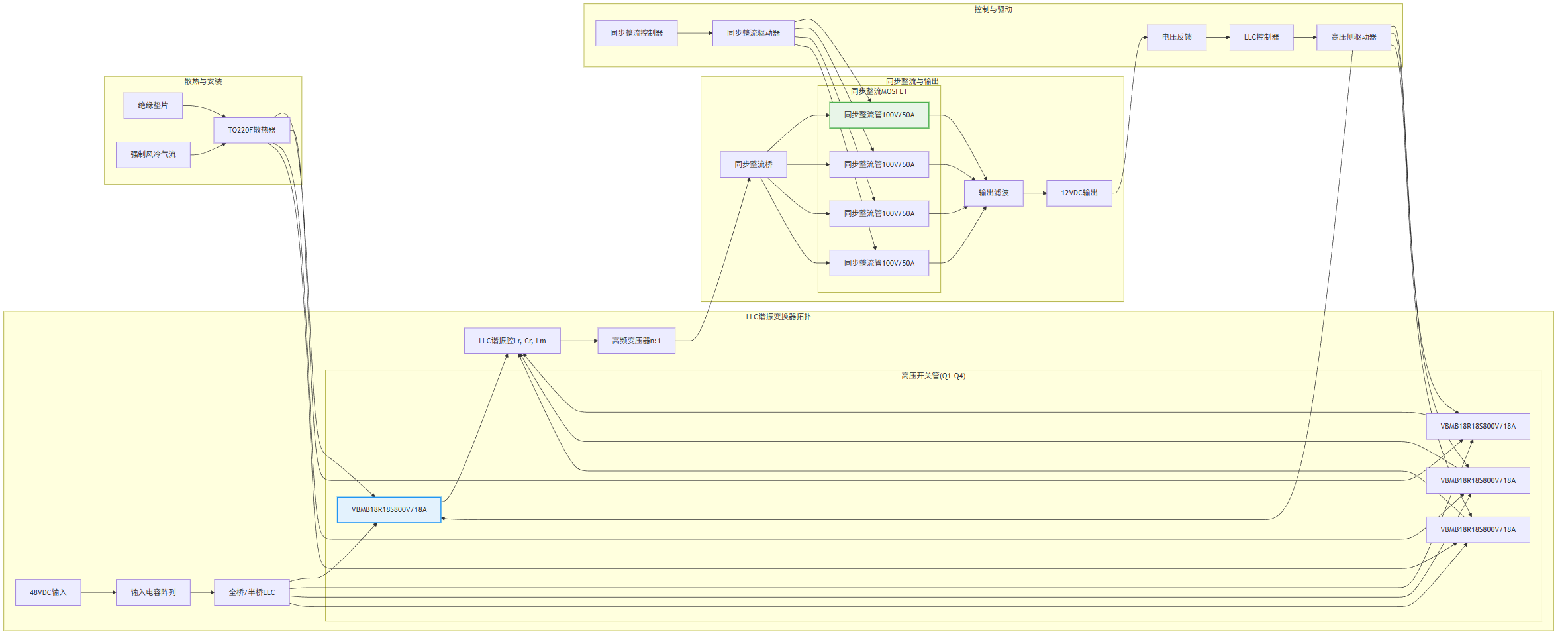

圖2: AI渲染服務器集群方案與適用功率器件型號分析推薦VBMB18R18S與VBM2603與VBGPB1252N與VBL7402與產品應用拓?fù)鋱D_02_vrm

IBC模塊需處理高輸入電壓與較大功率，要求MOSFET具備高耐壓與良好的開關特性，以實現高轉換效率。
推薦型號：VBMB18R18S（N-MOS，800V，18A，TO220F）
- 參數優勢：采用SJ_Multi-EPI（超結多外延）技術，在800V高耐壓下實現10V驅動時僅220mΩ的Rds(on)，連續電流18A，TO220F全絕緣封裝簡化散熱器安裝。
- 適配價值：適用于LLC、有源鉗位反激等高效拓?fù)?。其超結技術有效平衡了高壓與低損耗矛盾，開關損耗低，可支持更高開關頻率，有助于縮小變壓器體積，提升IBC模塊的功率密度與整體效率（>96%）。
- 選型注意：關注其在高頻下的開關特性（Qg， Coss），優化柵極驅動與吸收電路；需為TO220F配置足夠面積的散熱器，并確保絕緣可靠。
（三）場景3：高功率散熱系統驅動（液冷泵/強力風扇，功率>500W）——熱管理關鍵器件
集群液冷泵與強力風扇電機驅動需處理高連續電流，要求MOSFET導通損耗低、可靠性高，支持PWM調速。
推薦型號：VBM2603（P-MOS，-60V，-120A，TO220）
- 參數優勢：單P溝道，-60V耐壓，10V驅動下Rds(on)低至3mΩ，連續電流高達-120A，TO220封裝成熟可靠，易于散熱處理。
- 適配價值：適用于大功率液冷泵或集群風扇的H橋或高側開關控制。其極低的導通電阻可大幅降低驅動電路本身的發熱，將更多電能用于驅動電機，提升散熱系統能效。高電流能力為應對電機啟動沖擊提供充足裕量，保障散熱系統穩定運行。
- 選型注意：用于H橋時需注意匹配的N溝道器件選型；需配置獨立的驅動IC（如IR2110）或預驅，并做好電機反電動勢的續流與鉗位保護。
三、系統級設計實施要點
（一）驅動電路設計：匹配器件特性

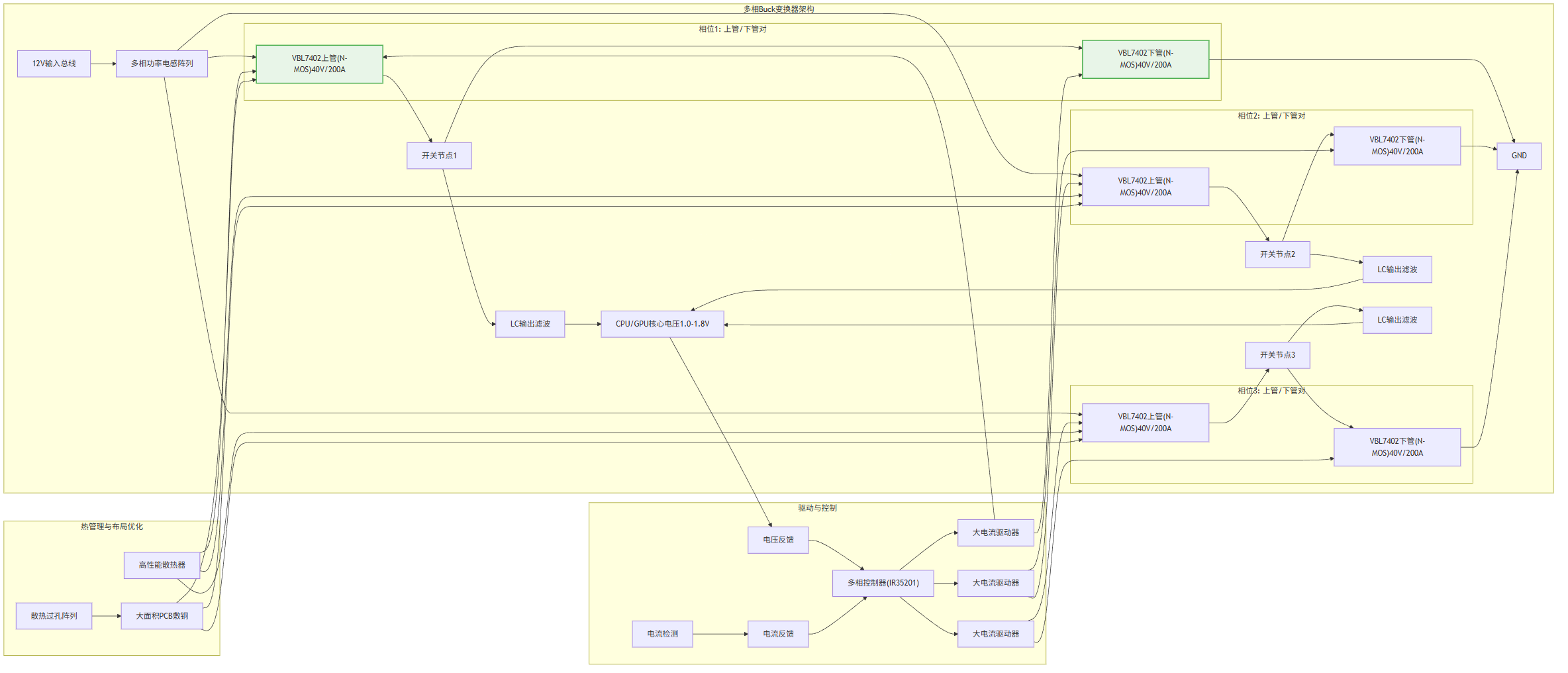

圖3: AI渲染服務器集群方案與適用功率器件型號分析推薦VBMB18R18S與VBM2603與VBGPB1252N與VBL7402與產品應用拓?fù)鋱D_03_ibc

1. VBL7402：必須搭配大電流專用驅動芯片（如TPS28225），柵極走線短而粗，采用開爾文連接以減少寄生電感影響，可并聯小電阻電容抑制柵極振蕩。
2. VBMB18R18S：驅動電壓建議12-15V以充分利用低Rds(on)，柵極串聯2-10Ω電阻控制開關速度，優化米勒平臺處的驅動能力。
3. VBM2603：P-MOS驅動需注意電平轉換，可采用自舉電路或隔離驅動，確保柵極關斷電壓足夠負，防止誤導通。
（二）熱管理設計：分級強化散熱
1. VBL7402：必須安裝高性能散熱器，采用導熱硅脂確保接觸良好，PCB上預留大面積敷銅并打散熱過孔至內層或背面。
2. VBMB18R18S：利用TO220F絕緣特性可直接安裝在系統散熱風道內的共用散熱器上，需注意安裝力矩均勻。
3. VBM2603：根據實際電流和功耗選擇合適尺寸的散熱器，在機箱風道中合理布局，確保強制風冷氣流覆蓋。
（三）EMC與可靠性保障
1. EMC抑制
- VBL7402所在的多相VRM是高頻噪聲源，需在輸入輸出端部署多層陶瓷電容與磁珠，功率回路面積最小化。
- VBMB18R18S所在的IBC模塊，變壓器需屏蔽，開關節點可增加RC吸收或磁珠。

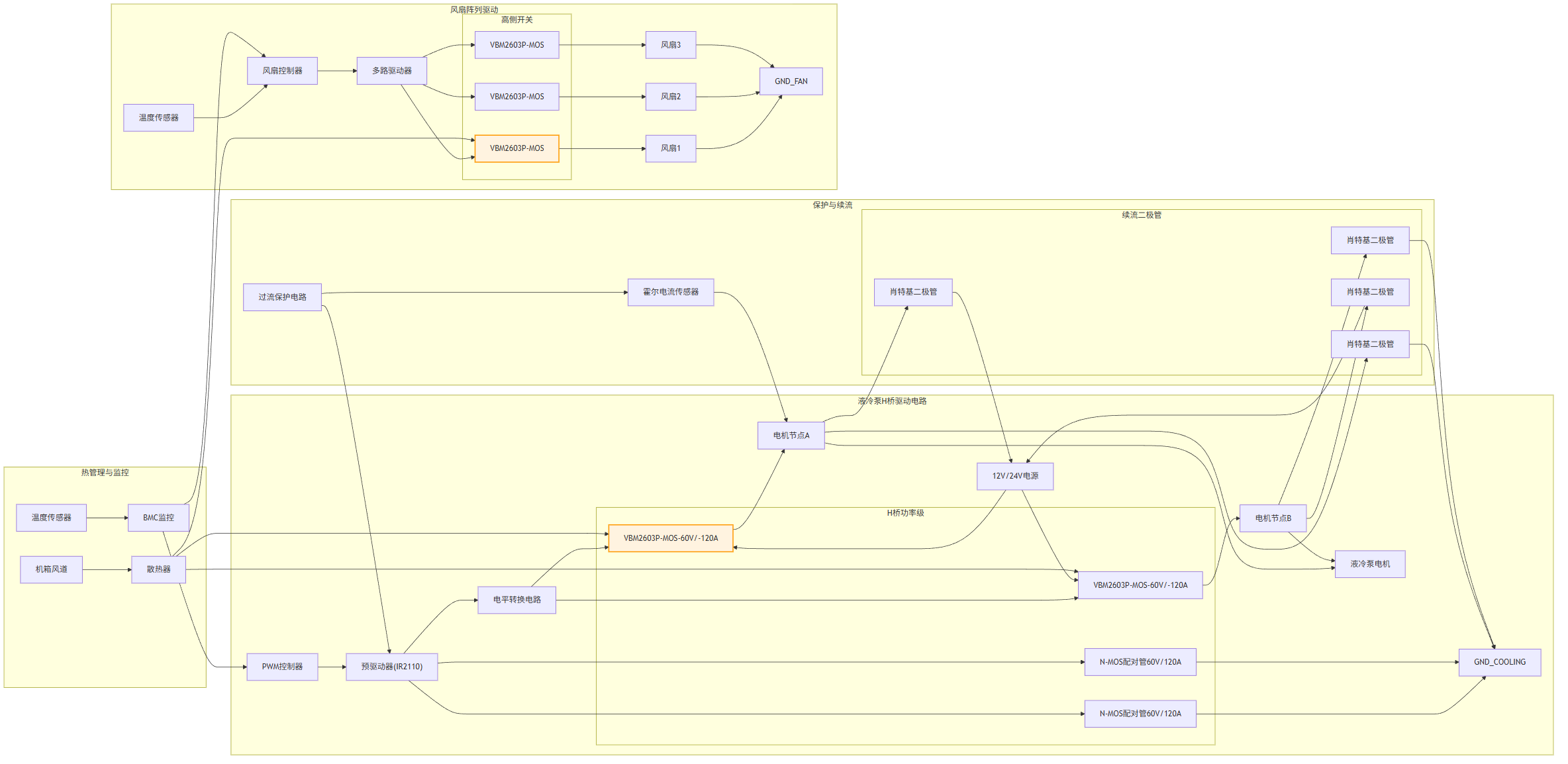

圖4: AI渲染服務器集群方案與適用功率器件型號分析推薦VBMB18R18S與VBM2603與VBGPB1252N與VBL7402與產品應用拓?fù)鋱D_04_cooling

- VBM2603驅動的電機負載是感性負載，必須并聯續流二極管或使用帶集成續流的MOSFET，電機線纜可采用屏蔽線或加裝磁環。
2. 可靠性防護
- 降額設計：高溫環境下（如>85℃）對電流進行降額使用，電壓應力保留充足裕量。
- 過流與過熱保護：VBL7402需依賴控制器實現精確的逐周期電流限制與溫度監控。VBM2603回路可增設霍爾電流傳感器與溫度開關。
- 浪涌防護：電源輸入端部署TVS管和壓敏電阻，應對雷擊或電網浪涌。信號端口做好ESD防護。
四、方案核心價值與優化建議
（一）核心價值
1. 提升算力能效比：核心供電與總線轉換效率優化，直接降低集群總能耗與PUE值。
2. 保障算力持續穩定：強大的散熱系統驅動能力，確保芯片結溫受控，避免因過熱降頻導致算力損失。
3. 高密度與高可靠兼顧：所選封裝與高效率特性有助于提升單機柜功率密度，同時滿足數據中心對可靠性的嚴苛要求。
（二）優化建議
1. 功率升級：對于更高電流的VRM，可并聯多個VBL7402或選用規格更高的SGT器件（如VBGPB1252N）。
2. 集成化方案：對于中低功率POL，可考慮采用集成驅動與保護的智能功率級模塊。
3. 特殊拓?fù)溥m配：對于軟開關拓?fù)洌ㄈ鏛LC），可優先評估VBMB18R18S的體二極管反向恢復特性或考慮使用SiC MOSFET以獲得極致效率。
4. 監控與智能化：為關鍵MOSFET配置溫度傳感器，數據接入BMC，實現基于實時熱數據的風扇調速與功耗預測。
功率MOSFET選型是AI渲染服務器集群實現高效、穩定、高密度算力的基石。本場景化方案通過精準匹配供電與散熱需求，結合系統級設計，為研發提供全面技術參考。未來可探索硅基器件極限優化與寬禁帶半導體（如SiC， GaN）的應用，助力打造下一代綠色高效算力基礎設施，筑牢數字經濟發展的基石。
