【面向高可靠液冷CDU的功率MOSFET選型策略與器件適配手冊】

隨著數據中心單機柜功率密度持續攀升，液冷CDU(冷量分配單元)作為間接冷卻系統的核心，其可靠性與能效直接決定數據中心PUE與運行安全。泵組驅動、閥門控制與輔助電源等關鍵子系統對功率MOSFET的電壓應力、導通損耗及長期可靠性提出嚴苛要求。本文針對CDU對高壓、大電流、長壽命及緊湊布局的特定需求，以場景化適配為核心，形成一套可落地的功率MOSFET優化選型方案。

圖1: 液冷 CDU 冷量分配單元 方案與適用功率器件型號分析推薦VBA5251K與VBP165R36SFD與VBM15R15S與產品應用拓?fù)鋱D_01_total

一、核心選型原則與場景適配邏輯

(一)選型核心原則：四維協同適配

MOSFET選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與CDU嚴苛工況精準匹配：

1. 電壓裕量充足：針對AC/DC前端整流、PFC及泵驅動等高壓環節，額定耐壓需大幅高于母線電壓(如400V母線選≥650V器件)，并預留充足裕量以應對液冷系統可能產生的電壓尖峰與浪涌。

2. 低損耗優先：優先選擇低Rds(on)以降低泵組等連續運行負載的傳導損耗，同時關注開關特性以優化PFC等高頻電路效率，直接助力CDU整體能效提升。

3. 封裝匹配需求：大功率主回路選用TO-247、TO-263等高熱耗散能力封裝;中小功率控制與驅動回路選用SOP8、SC75等緊湊封裝，以適配CDU機箱內的高密度布局。

4. 可靠性冗余：滿足7x24小時不間斷運行要求，關注高壓下的長期可靠性、寬結溫工作能力及強魯棒性，以匹配數據中心對MTBF(平均無故障時間)的極致追求。

(二)場景適配邏輯：按子系統功能分類

按CDU核心子系統分為三大關鍵場景：一是主循環泵驅動(動力核心)，需高壓、大電流及高效率;二是電磁閥與旁路控制(流量調節關鍵)，需高耐壓與中等電流能力;三是輔助電源與本地控制(系統支撐)，需高集成度與低功耗。

二、分場景MOSFET選型方案詳解

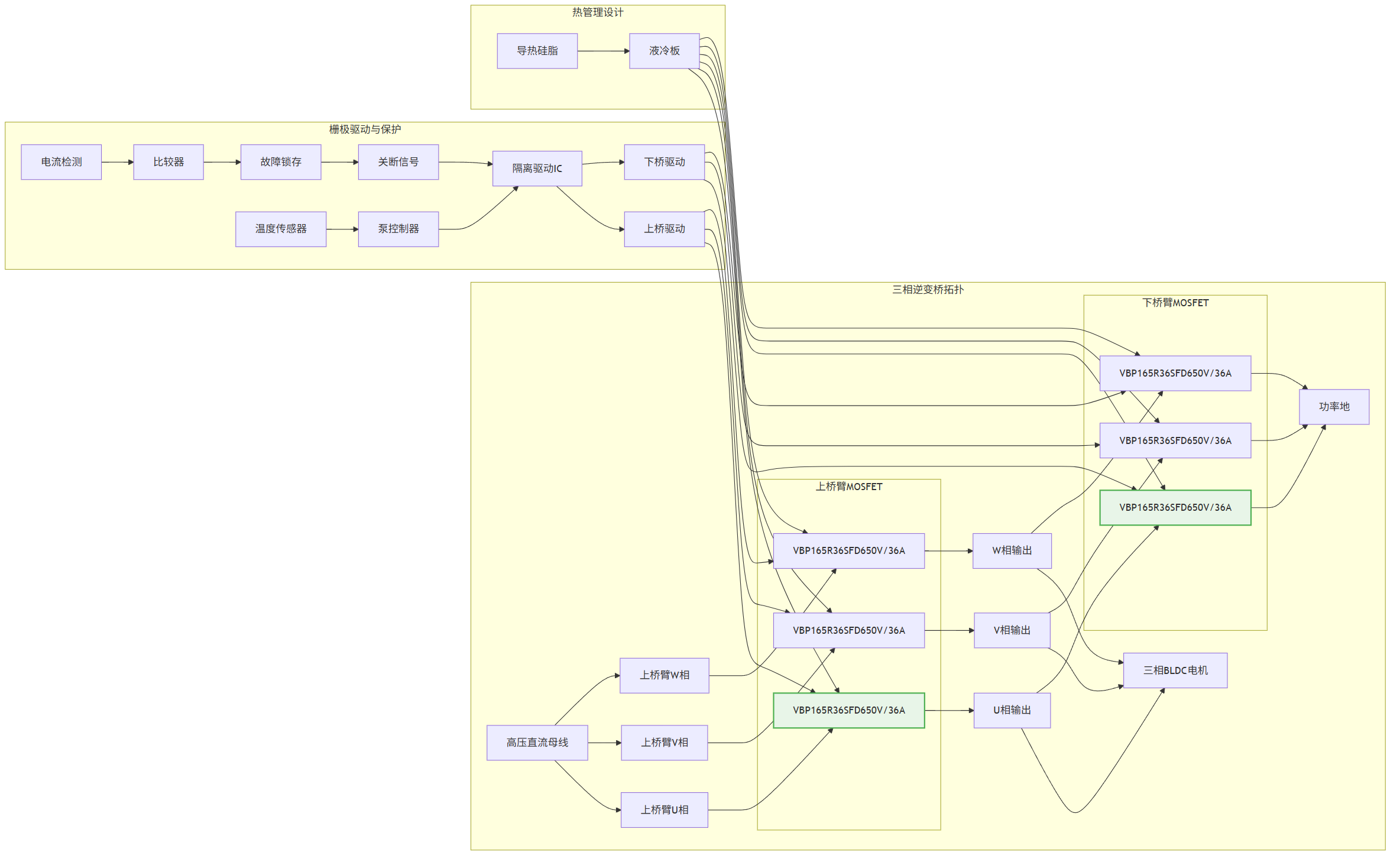

(一)場景1：主循環泵驅動(400V母線，1-3kW)——高壓大電流動力器件

主循環泵電機(如三相BLDC)直接決定冷卻液流量與壓力，需承受高壓母線及持續大電流。

推薦型號：VBP165R36SFD(N-MOS，650V，36A，TO-247)

- 參數優勢：采用SJ_Multi-EPI超結技術，在10V驅動下Rds(on)低至68mΩ，實現極低的傳導損耗。650V耐壓完美適配400V母線并留有充足裕量，36A連續電流滿足千瓦級泵組需求。TO-247封裝提供優異的熱傳導路徑。

- 適配價值：用于泵驅動逆變橋臂，可顯著降低導通損耗，提升電機驅動效率至96%以上，直接降低CDU自身功耗。高耐壓確保在泵啟停及電網波動時的安全運行。

- 選型注意：確認泵組最大功率與峰值電流(如啟動電流)，確保ID留有50%以上裕量。必須配合高性能柵極驅動IC，并做好TO-247封裝與散熱器間的絕緣與導熱管理。

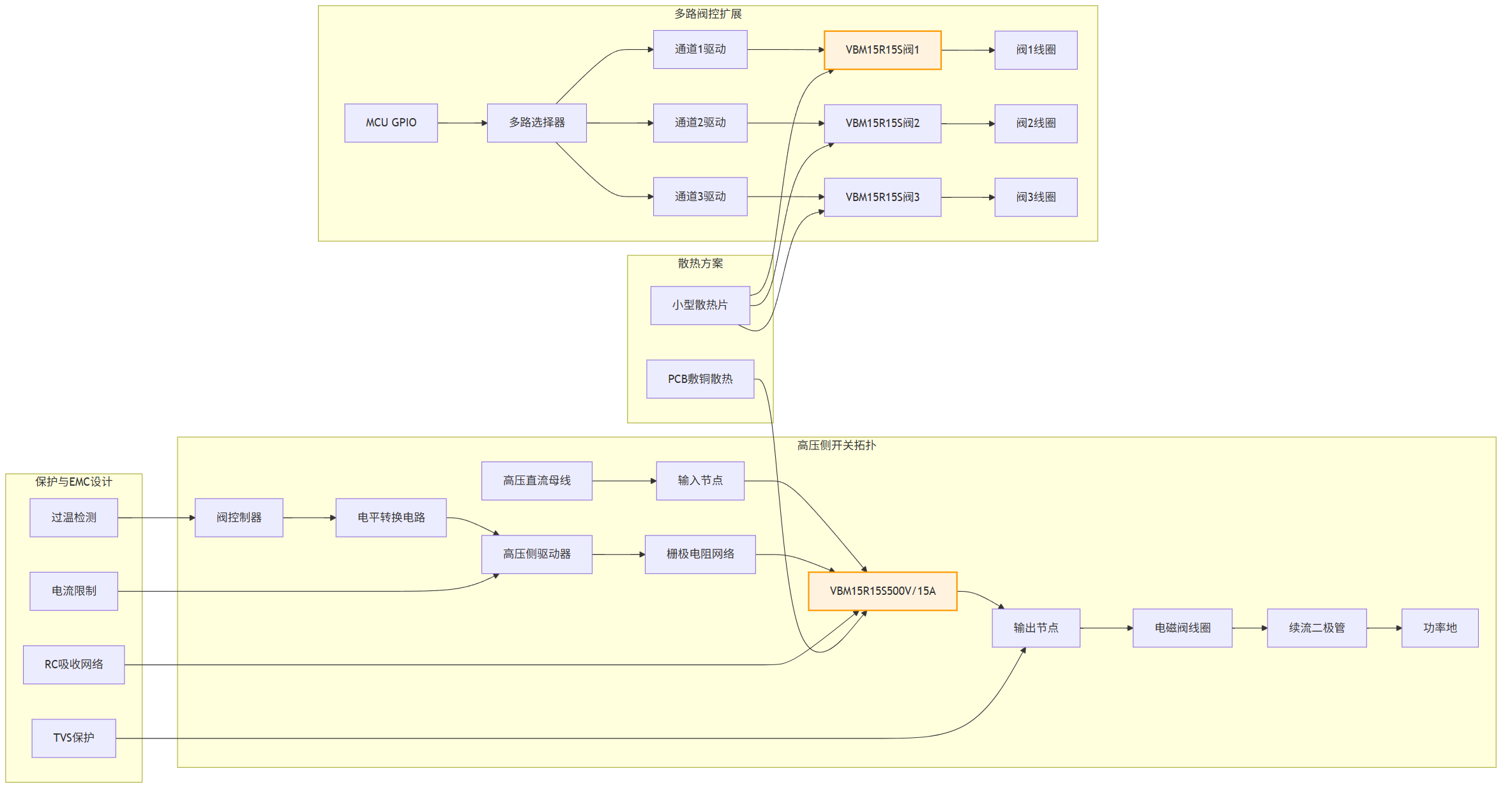

(二)場景2：電磁閥與電動旁通閥控制(高壓側開關)——高壓中電流開關器件

圖2: 液冷 CDU 冷量分配單元 方案與適用功率器件型號分析推薦VBA5251K與VBP165R36SFD與VBM15R15S與產品應用拓?fù)鋱D_02_pump

電磁閥與電動調節閥用于精確控制冷卻支路流量與壓力，通常直接連接于高壓母線，需高壓開關能力。

推薦型號：VBM15R15S(N-MOS，500V，15A，TO-220)

- 參數優勢：500V耐壓適用于400V母線系統的閥件控制，15A連續電流滿足多數閥體驅動需求。SJ_Multi-EPI技術帶來290mΩ@10V的平衡導通電阻，兼顧損耗與成本。TO-220封裝便于安裝與散熱。

- 適配價值：作為高壓側開關，可實現各冷卻支路的智能通斷與流量調節，響應速度快，利于實現精準溫控。較高的耐壓等級提供可靠的故障隔離能力。

- 選型注意：根據閥體驅動電流(通常為電感負載)選擇型號，需在漏極并聯續流二極管或使用具有體二極管快速恢復特性的MOSFET。驅動電路需考慮高壓隔離或電平轉換。

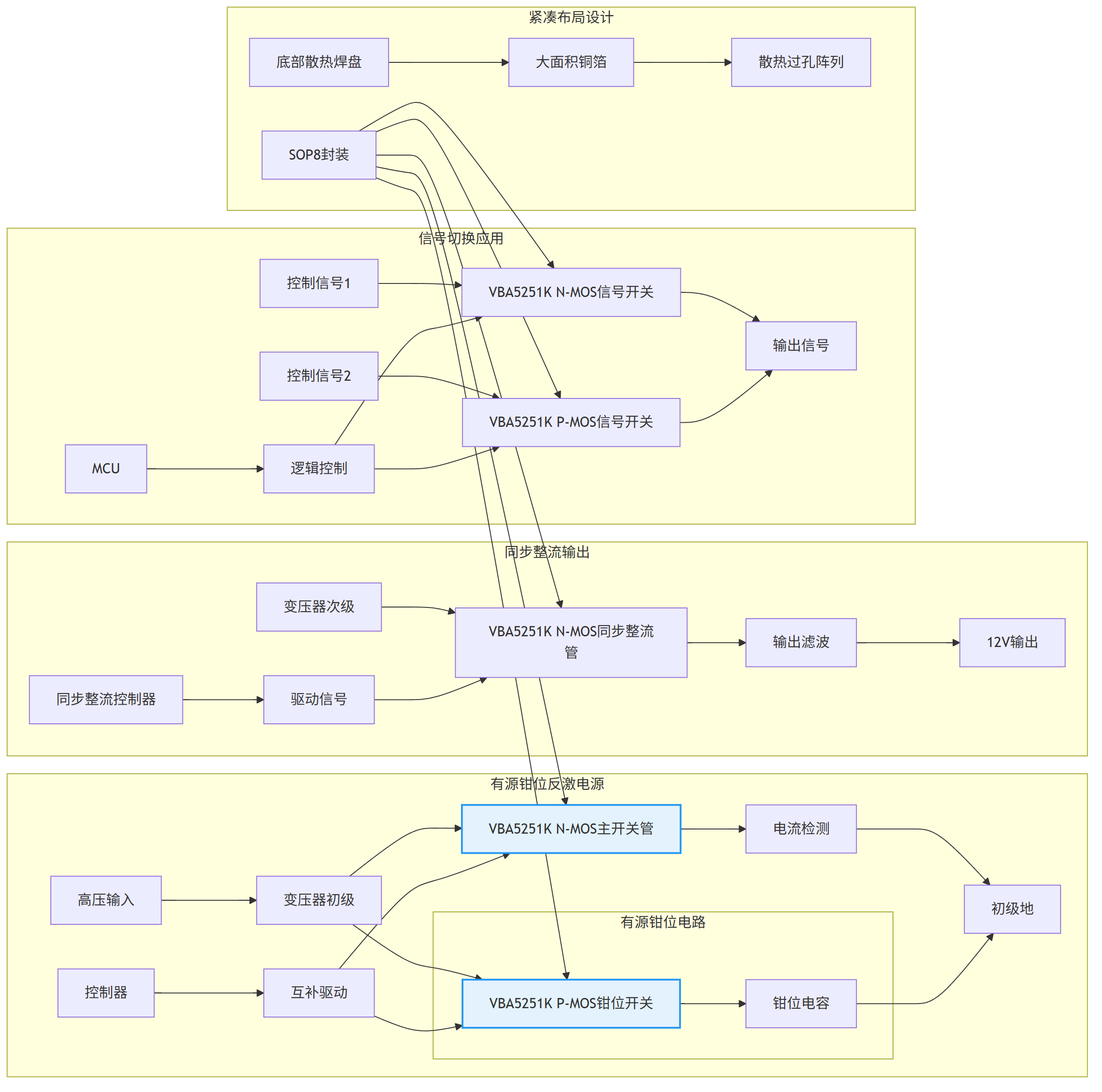

(三)場景3：輔助電源與本地控制電路(低功率高集成)——緊湊型功能器件

CDU內部控制器、傳感器、通信模塊等輔助電源(如DC-DC)及信號切換需要小體積、高集成度的功率開關。

推薦型號：VBA5251K(Dual N+P MOS，±250V，±1.1A，SOP8)

- 參數優勢：SOP8封裝內集成一顆N溝道和一顆P溝道MOSFET，節省超過60%的PCB空間?！?50V的耐壓足以應對輔助電源中的開關應力。Trench技術提供良好的導通特性。

- 適配價值：非常適合用于有源鉗位、同步整流等緊湊型輔助電源拓?fù)?，提升電源轉換效率。也可用于信號路徑切換或低功率繼電器驅動，增強本地控制靈活性。

- 選型注意：適用于功率較小的場景，需嚴格計算實際電流與溫升。雙管集成需注意PCB布線對稱性以減少熱耦合影響。驅動電壓需與Vth匹配。

三、系統級設計實施要點

(一)驅動電路設計：匹配高壓特性

1. VBP165R36SFD：必須采用隔離型或自舉式柵極驅動IC(如IR2110)，驅動回路阻抗需低，確?？焖匍_關以減少高壓下的開關損耗。

2. VBM15R15S：驅動電路需考慮高壓擺率帶來的EMI問題，可適當增加?xùn)艠O電阻進行調節，但需權衡開關損耗。

3. VBA5251K：可由低壓MCU或電源IC直接驅動，注意N管和P管的驅動邏輯互補性，必要時增加死區控制。

(二)熱管理設計：分級強化散熱

1. VBP165R36SFD：作為主要熱源，必須安裝于定制散熱器上，并使用高性能導熱硅脂。建議監測殼體溫度并進行過溫降額保護。

2. VBM15R15S：根據實際電流決定散熱方案，中等負載可依靠PCB敷銅，滿載需加裝小型散熱片。

3. VBA5251K：依靠PCB敷銅散熱即可，建議在SOP8封裝底部增加散熱焊盤并連接至大面積銅箔。

圖3: 液冷 CDU 冷量分配單元 方案與適用功率器件型號分析推薦VBA5251K與VBP165R36SFD與VBM15R15S與產品應用拓?fù)鋱D_03_valve

(三)EMC與可靠性保障

1. EMC抑制

- VBP165R36SFD所在逆變橋輸出端可加裝磁環或dV/dt濾波器，以抑制因長電纜驅動泵電機產生的輻射干擾。

- 所有高壓開關管漏-源極可并聯RC吸收網絡或小容量高壓CBB電容，以抑制電壓尖峰。

- 嚴格進行功率地、信號地分離，并在電源入口處設置共模電感與X/Y電容。

2. 可靠性防護

- 降額設計：高壓場景下，VDS工作電壓建議不超過額定值的70%(如650V器件用于≤450V母線)。電流在高溫下需嚴格降額。

- 過流與短路保護：泵驅動回路必須設置逐周期電流限制或硬件比較器保護，防止堵轉損壞。

- 浪涌防護：在400VAC輸入端及泵電機接線端，應壓敏電阻與氣體放電管組合使用，以抵御雷擊等浪涌沖擊。

四、方案核心價值與優化建議

(一)核心價值

1. 高可靠運行：針對液冷系統高壓、連續運行特點選型，從器件層面保障CDU長達10年以上的使用壽命要求。

2. 能效優化：低Rds(on)超結器件與高效拓?fù)浣Y(jié)合，降低泵驅與控制電路損耗，助力數據中心整體PUE降低。

圖4: 液冷 CDU 冷量分配單元 方案與適用功率器件型號分析推薦VBA5251K與VBP165R36SFD與VBM15R15S與產品應用拓?fù)鋱D_04_auxiliary

3. 空間與成本平衡：按功率等級精準選型，避免過度設計，緊湊封裝助力CDU小型化，提升單機柜部署密度。

(二)優化建議

1. 功率升級：對于5kW以上超大功率泵組，可考慮并聯多顆VBP165R36SFD或選用電流等級更高的超結MOSFET。

2. 集成化控制：對于多路閥控，可選用多通道MOSFET陣列或集成驅動與保護功能的智能功率開關，簡化設計。

3. 極端環境適配：對于戶外型CDU或高溫環境，優先選擇結溫范圍更寬(如-55℃~175℃)的工業級或車規級版本。

4. 泵驅動專項：結合泵的特定負載特性，優化死區時間與開關頻率，在效率與噪聲之間取得最佳平衡。

功率MOSFET選型是液冷CDU實現高效、可靠、智能運行的核心基礎。本場景化方案通過精準匹配高壓泵驅、閥控及輔助電源需求，結合系統級防護設計，為數據中心液冷CDU的研發提供了關鍵器件級解決方案。未來可探索SiC MOSFET在PFC及泵驅動中的應用，以進一步提升效率與功率密度，賦能綠色低碳數據中心建設。
