隨著低空經濟產業的迅猛發展，產業園區作為無人機起降、充電、調度與維護的核心樞紐，其地面保障電源系統的穩定性、效率與功率密度直接決定了園區運營的連續性與經濟性。功率MOSFET作為電源轉換與電機驅動的核心執行器件，其選型關乎整個能源系統的轉換效率、動態響應、散熱管理與長期可靠性。本文針對低空經濟園區對高功率、高電壓、高集成度的嚴苛要求，以場景化適配為核心，重構功率MOSFET選型邏輯，提供一套可直接落地的優化方案。

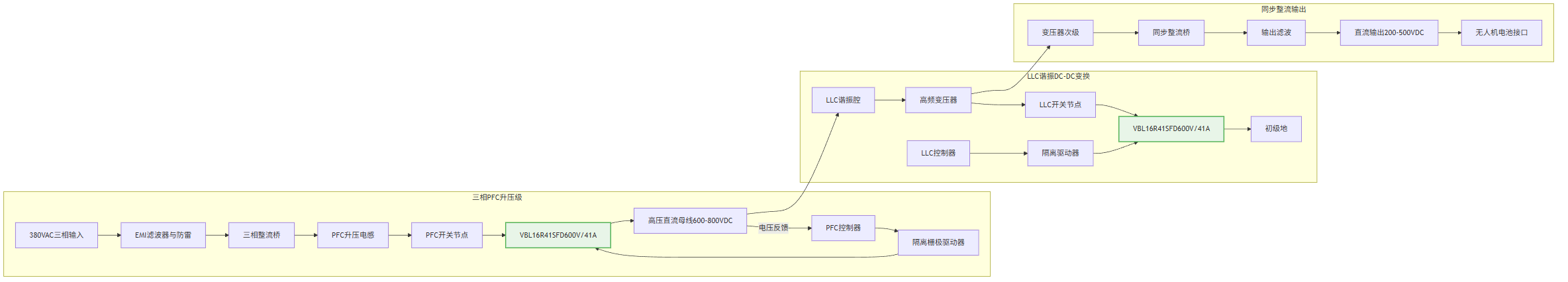

圖1: 低空經濟產業園區方案與適用功率器件型號分析推薦VBPB1152N與VBL16R41SFD與VBA3102N與產品應用拓?fù)鋱D_01_total

一、核心選型原則與場景適配邏輯

選型核心原則

高壓高可靠性： 針對380VAC三相輸入、600V-800V直流母線等高壓系統，MOSFET耐壓值需預留充足裕量，以應對電網波動、電機反電動勢及開關尖峰。

極低導通損耗： 優先選擇低導通電阻(Rds(on))器件，降低大電流工況下的傳導損耗，提升能源利用效率，減少散熱壓力。

封裝與功率匹配： 根據電流等級與散熱條件，搭配TO263、TO220、TO3P等工業級封裝，確保功率吞吐能力與熱可靠性。

場景適配邏輯

按園區地面保障系統核心功能，將MOSFET分為三大應用場景：大功率直流充電樁(能量核心)、無人機起降平臺驅動(動力核心)、園區輔助電源管理(功能支撐)，針對性匹配器件參數與特性。

二、分場景MOSFET選型方案

圖2: 低空經濟產業園區方案與適用功率器件型號分析推薦VBPB1152N與VBL16R41SFD與VBA3102N與產品應用拓?fù)鋱D_02_charger

場景1：大功率直流充電樁(20kW-60kW模塊)—— 能量核心器件

推薦型號：VBL16R41SFD(Single-N，600V，41A，TO263)

關鍵參數優勢： 采用SJ_Multi-EPI超結技術，在10V驅動下Rds(on)低至62mΩ，41A連續電流能力滿足高壓大功率PFC及DC-DC主功率拓?fù)湫枨蟆?00V耐壓完美適配三相整流后高壓直流母線。

場景適配價值： TO263封裝具備優異的散熱基底，便于安裝散熱器，實現高功率密度與高效熱管理。極低的導通損耗顯著提升充電模塊效率，支持快充樁的高效、連續、穩定運行，縮短無人機地面充電時間。

適用場景： 直流充電樁APFC升壓、LLC諧振變換器初級或同步整流。

場景2：無人機起降平臺驅動與調姿系統(5kW-15kW)—— 動力核心器件

推薦型號：VBPB1152N(Single-N，150V，90A，TO3P)

關鍵參數優勢： 采用先進溝槽技術，10V驅動下Rds(on)僅17mΩ，90A超大電流輸出能力。150V耐壓適配48V/96V平臺驅動總線，預留充足安全裕量。

場景適配價值： TO3P封裝機械強度高、散熱性能卓越，適用于振動環境。超低導通電阻與高電流能力，可高效驅動平臺升降、平移或調姿電機，實現快速、精準、平穩的響應，保障無人機起降安全與效率。

適用場景： 起降平臺大功率BLDC/PMSM電機驅動逆變橋、大電流直流電機H橋控制。

場景3：園區輔助電源管理與分布式供電(1kW以?xún)?nèi))—— 功能支撐器件

推薦型號：VBA3102N(Dual-N+N，100V，12A per Ch，SOP8)

關鍵參數優勢： SOP8封裝內集成雙路100V/12A N-MOSFET，參數一致性好。10V驅動下Rds(on)低至12mΩ，且柵極閾值電壓僅1.8V，兼容3.3V/5V邏輯直接驅動。

場景適配價值： 高集成度雙路設計節省PCB空間，簡化多路輸出電源管理電路。低柵壓驅動便于由園區監控MCU直接控制，實現照明、監控、通信模塊、小型備用電源等輔助負載的智能分區供電與節能管理。

適用場景： 多路DC-DC轉換器同步整流、負載點(PoL)電源開關、輔助電源通路控制。

三、系統級設計實施要點

圖3: 低空經濟產業園區方案與適用功率器件型號分析推薦VBPB1152N與VBL16R41SFD與VBA3102N與產品應用拓?fù)鋱D_03_driver

驅動電路設計

VBL16R41SFD： 必須搭配隔離型柵極驅動芯片，提供足夠驅動電流與負壓關斷能力，優化高壓側布局以減小寄生電感。

VBPB1152N： 推薦使用大電流非隔離驅動器，柵極回路串聯低阻值電阻并增加加速二極管，優化開關速度。

VBA3102N： 可直接由MCU GPIO驅動，每路柵極串聯電阻并就近放置下拉電阻，增強抗干擾能力。

熱管理設計

分級散熱策略： VBL16R41SFD與VBPB1152N需安裝于定制散熱器上，并采用高性能導熱硅脂;VBA3102N依靠PCB大面積敷銅即可滿足散熱。

降額設計標準： 在園區高溫環境下，持續工作電流按額定值60%-70%使用，確保結溫留有足夠裕量。

EMC與可靠性保障

EMI抑制： 高壓MOSFET(VBL16R41SFD)漏源極并聯RC吸收網絡或TVS管;電機驅動回路(VBPB1152N)增加?xùn)艠O電阻調節斜率并采用屏蔽電纜。

保護措施： 所有功率回路設置霍爾電流傳感與快速熔斷器;電源輸入級配備防雷與浪涌保護器(SPD);關鍵MOSFET柵源極布置TVS管防止靜電與電壓過沖。

四、方案核心價值與優化建議

本文提出的低空經濟產業園區功率MOSFET選型方案，基于高壓大電流與高可靠性的場景需求，實現了從核心能源補給到動力驅動、再到分布式管理的全鏈路覆蓋，其核心價值主要體現在以下三個方面：

圖4: 低空經濟產業園區方案與適用功率器件型號分析推薦VBPB1152N與VBL16R41SFD與VBA3102N與產品應用拓?fù)鋱D_04_aux

1. 高功率密度與高效能轉換： 通過為充電樁與驅動系統選用超低Rds(on)的SJ與Trench MOSFET，大幅降低了系統主干通路的傳導損耗。配合優化的熱設計，支持設備在緊湊空間內實現高功率連續輸出，提升園區能源基礎設施的功率密度與整體能效，降低運營電費成本。

2. 高可靠性與高環境適應性： 所選工業級封裝器件(TO263、TO3P)具備優異的機械與熱可靠性，結合系統級的EMC與保護設計，確保地面保障系統能在園區戶外、多塵、溫變及頻繁啟停的嚴苛工況下穩定運行，最大程度保障無人機作業的連續性與安全性。

3. 智能化管理與高性?xún)r(jià)比平衡： 輔助電源管理采用高集成度、易驅動的雙路MOSFET，便于實現園區內眾多輔助設備的精細化、智能化電源管理。全方案選用技術成熟、供貨穩定的量產器件，在滿足極端性能要求的同時，有效控制了系統BOM成本，為園區的大規模建設與部署提供了高性?xún)r(jià)比的硬件基礎。

在低空經濟產業園區的建設中，可靠、高效、智能的地面保障電源系統是產業順利運行的基石。本文提出的場景化選型方案，通過精準匹配高壓充電、大功率驅動與智能配電的需求，結合嚴謹?shù)南到y(tǒng)設計要點，為園區基礎設施的電力電子硬件設計提供了一套全面、可落地的技術參考。隨著低空經濟向更高頻次、更大規模、更自動化方向發展，功率器件的選型將更加注重超高效率、超高功率密度與智能監測功能的融合。未來可進一步探索碳化硅(SiC)MOSFET在超高壓充電領域的應用，以及集成電流傳感與狀態診斷的智能功率模塊(IPM)，為構建下一代智慧、綠色、堅韌的低空經濟產業園區奠定堅實的硬件基礎。在低空經濟騰飛的時代，卓越的電力電子設計是保障空中交通順暢與安全的地面生命線。
