一、行業痛點

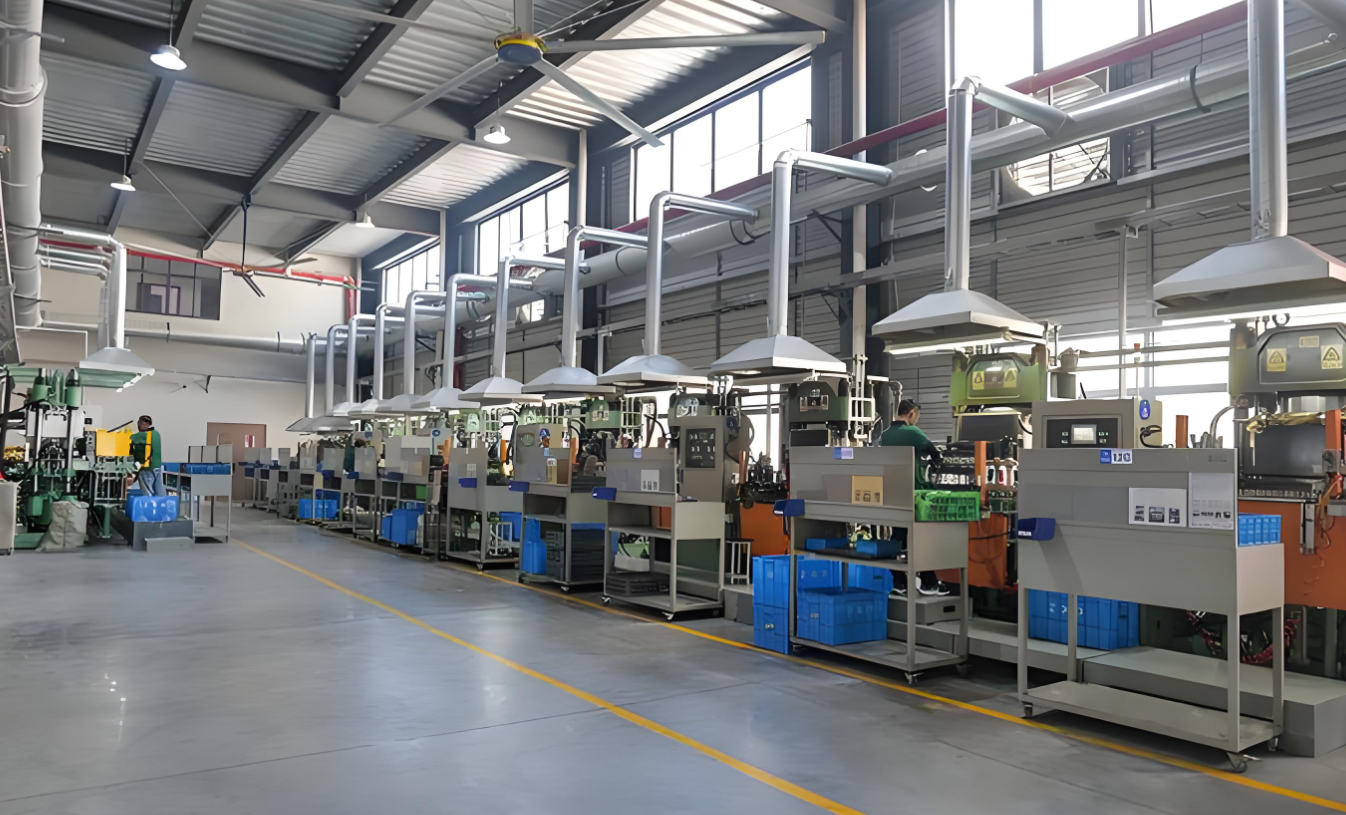

在橡膠硫化產線的總控與工位控制系統中，西門子 S7-200 系列 PLC 長期作為產線中央控制柜的核心控制器，承擔著全產線硫化機群的邏輯調度、工藝數據匯總與設備故障聯動控制任務，但其僅有的 9 針 PPI/DP 口無以太網通訊能力，在橡膠硫化產線智能化升級過程中凸顯諸多問題：

1.無法直接與各硫化工位部署的 S7-1500PLC 實現高速數據耦合，硫化機的模溫、硫化壓力、保壓時間、膠料硫化度等實時工藝數據傳輸滯后，易導致膠料硫化不合格、產品良率波動；

2.產線監控上位機只能通過 CP5612 卡走 PPI 協議通訊，傳輸速率僅 187.5kbit/s，全產線 15 臺硫化機的工藝運行數據完整備份耗時超 40 分鐘，無法滿足工藝參數溯源、質量問題快速排查的需求。

二、解決方案

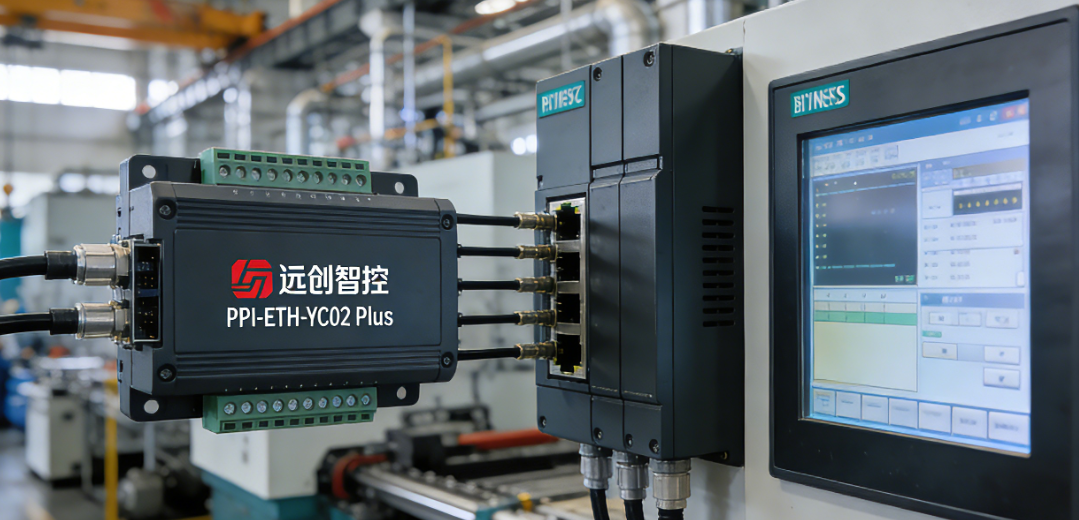

遠創智控推出的 PPI-ETH-YC02 Plus 以太網通訊處理器，以 “0 改動、0 編程、0 停機” 的三零核心優勢，一次性解決橡膠硫化產線上述通訊痛點。該模塊將 S7-200 的 9 針 PPI/DP 口直接轉換為標準 10/100M 以太網口，同時保留 DB9 母口為原有國產觸摸屏提供通訊接口，實現產線中央控制柜與各硫化工位的 “一網到底” 通訊架構，適配橡膠硫化車間多設備、多工位的密集式部署特點，兼容車間高溫、高濕的生產環境。

三、硬件清單

·主控制器 1：西門子 S7-200 CPU（橡膠硫化產線中央控制柜核心）

·主控制器 2：西門子 S7-1500 CPU（各硫化工位本地控制核心）

·以太網模塊：遠創智控 PPI-ETH-YC02 Plus 以太網通訊模塊

·交換機：赫斯曼 SPIDER II 8TX/2FX（適配產線多設備接入，抗車間高溫高濕環境）

·觸摸屏：昆侖通態 TPC1271Gn（中央控制室 1 臺、每臺硫化機旁 1 臺，均連接 PPI-ETH-YC02 Plus 以太網模塊的 DB9 母口）

·上位機：研華工控機 IPC-510，WINCC V7.5+KepWareOPC6.9（橡膠硫化產線中央監控室）

·網絡拓?fù)洌盒切?+ RSTP 冗余設計，千兆匯聚，適配橡膠硫化車間工位密集、設備聯動的布局特點

四、安裝與接線

1.對橡膠硫化產線中央控制柜 S7-200PLC 斷電 10 分鐘后，將 PPI-ETH-YC02 Plus 西門子以太網模塊的 DB9插入 S7-200 的 PPI/DP 口，旋緊螺釘做好防塵密封處理；

2.采用屏蔽超五類工業網線，將模塊 RJ45 口連接至赫斯曼工業交換機，交換機部署于中央控制柜防塵機柜內，遠離硫化機高溫區域；

3.從模塊的 DB9 母口通過 Profibus 專用工業電纜引至中央控制室昆侖通態 TPC1271Gn 觸摸屏，各硫化機旁的昆侖通態 TPC1271Gn 觸摸屏通過交換機與模塊實現以太網通訊，電纜做耐高溫防護處理；

4.各硫化工位內 S7-1500PLC 自帶網口通過工業網線接入就近交換機，組成橡膠硫化產線通訊內網；

5.研華工控機配置雙網卡，一網卡接入產線內部監控內網，另一網卡接入工廠 MES 系統，實現生產工藝數據與企業管理數據的安全隔離，防止外網干擾產線正常運行。

五、參數配置

步驟一：PPI-ETH-YC02 Plus 以太網通訊處理器側

·撥碼開關 SW1 設為：1-OFF、2-ON、3-OFF，適配 S7-200PLC 通訊協議；

·用 NetDeviceV3.4 軟件搜索現場模塊，設置模塊固定 IP：192.168.3.30，子網掩碼 255.255.255.0，網關 192.168.3.1，適配橡膠硫化產線內網網段；

·在 “S7-TCP 設置” 中，本地 TSAP05.02，遠程 TSAP05.00（對應中央控制柜 CPU317 槽號 4）；

·打開 “數據交換” 向?qū)?，添加兩條核心數據交互命令：

①S7-1500→S7-200：讀取 DB300.DBW0-DBW22（單臺硫化機的模溫、硫化壓力、保壓時間、膠料厚度、工位運行狀態等 11 個核心工藝參數）；

②S7-200→S7-1500：寫入 DB70.DBW0-DBW8（中央控制柜下發的模溫調節指令、硫化時間設定、設備啟停指令、壓力校準參數）。

步驟二：S7-1500 側

·在 TIAPortalV17 編程軟件中，對每臺硫化工位內的 S7-1500PLC 激活 “允許 PUT/GET” 功能，按硫化機編號依次設置 CPU 固定 IP（192.168.3.40-192.168.3.54，對應 15 臺硫化機）；

·在 “設備與網絡” 界面為每臺 S7-1500 添加新連接：伙伴選 “未指定”，本地 TSAP05.00，遠程 TSAP05.02，與中央控制柜的 PPI-ETH-YC02 Plus 模塊匹配；

·調用 TSEND/TRCV 指令塊，配置 11 字節循環數據交換，實現單臺硫化機與中央控制柜的實時數據交互，保障工藝參數調節的及時性。

六、結束語

借助遠創智控 PPI-ETH-YC02 Plus 以太網通訊處理器，橡膠硫化產線在保留原有西門子 S7-200PLC 核心控制系統的基礎上，實現了與各硫化工位 S7-1500PLC 的高速以太網通訊，且完成了全場景國產觸摸屏的無縫集成與統一管控。該方案適配橡膠硫化車間工位密集、設備聯動的布局特點與高溫高濕的運行環境，解決了傳統通訊方式速率低、故障多、兼容性差的行業痛點，為橡膠硫化產線后續的數字化生產、工藝大數據分析、智能排產調度奠定了堅實、開放、可持續的通訊基礎，助力橡膠硫化產線實現從傳統人工操作到智能無人化生產的轉型升級，有效提升產品良率與生產效率。
