在新能源革命與工業數字化的浪潮中，功率半導體作為核心“能量管家”，直接決定著電力轉換系統的效率、密度與可靠性。英飛凌作為全球功率器件的領軍者，憑借其深耕碳化硅（SiC）領域的技術積淀，推出了CoolSiC MOSFET G2系列產品，以全方位的性能突破，重新定義了SiC MOSFET的行業標準，為光伏、儲能、電動汽車充電等關鍵領域注入強勁動力。

相比于G1單管器件僅有650V/1200V兩檔電壓等級，G2系列電壓等級更加全面，涵蓋400V/650V/750V/1200V/1400V，以及豐富多樣的封裝形式，包括頂部散熱QDPAK、可回流焊TO-247等，以適應AIDC、光儲、充電等不同應用領域的需求。G2的導通電阻檔位劃分更加細膩，例中1200V電壓等級單管導通電阻最低可達7mΩ，且提供4mΩ至350mΩ的寬范圍產品組合，精準匹配不同功率場景需求。

1

芯片創新技術推動極致器件性能演進

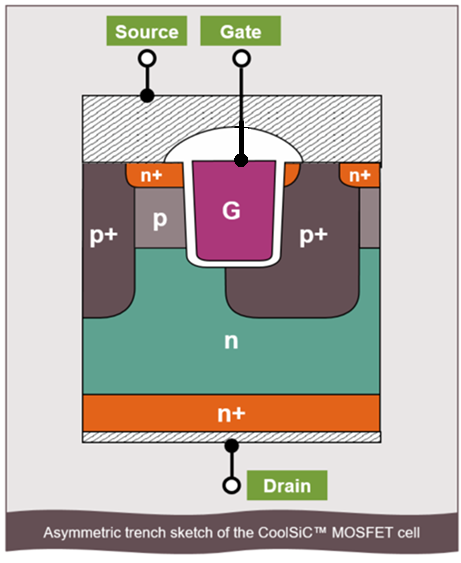

CoolSiC G2具有卓越的動態及靜態性能，這源于英飛凌在芯片結構與封裝技術上的雙重創新。其采用獨特的非對稱溝槽柵結構，通過特殊晶面優化實現了極低的界面態密度和氧化層陷阱，最大化提升溝道載流子遷移率，為導通電阻的降低奠定了核心基礎。在此基礎上，G2進一步縮小元胞尺寸，優化縱向結構及摻雜形貌，最終實現了業界領先的單位面積導通電阻（Rdson*A）。

英飛凌深知不斷優化器件性能的同時，取得魯棒性、可靠性、易用性上的全面升級才是碳化硅技術創新的方向。碳化硅MOSFET的柵氧化層早期失效一直是制約其可靠性的重要因素。CoolSiC G2獨特的非對稱溝槽柵結構，使其能夠采用相比平面型器件更厚的柵氧化層，因此能使用更高的篩選電壓，既能進行更高效的篩查，又能保證不損壞質量合格的器件，最終出廠的SiC器件與Si器件有類似的失效率?；谝殉鍪鄣腉1 SiC MOSFET數據積累，CoolSiC每百萬個器件中的缺陷數量甚至低于Si器件。

CoolSiC G2通過優化寄生電容，在四大核心優值系數（FOM）上實現全面突破：Rdson*Qg（驅動損耗）、Rdson*QGD（硬開關損耗）、Rdson*Eoss（輕載損耗）、Rdson*QOSS（軟開關損耗）均達到SiC市場頂尖水平。因此G2能夠?qū)崿F(xiàn)超過同類產品的極低器件損耗。

G2支持過載運行時200℃最大結溫，比G1的最高允許結溫提升了25℃，有利于過載工況下系統的安全運行。充分利用這一特性，可在以下應用場景中實現輸出功率顯著提升：UPS中的短路工況，光伏逆變器的低電壓穿越，以及充電樁中電網波動引起的高脈沖電流。

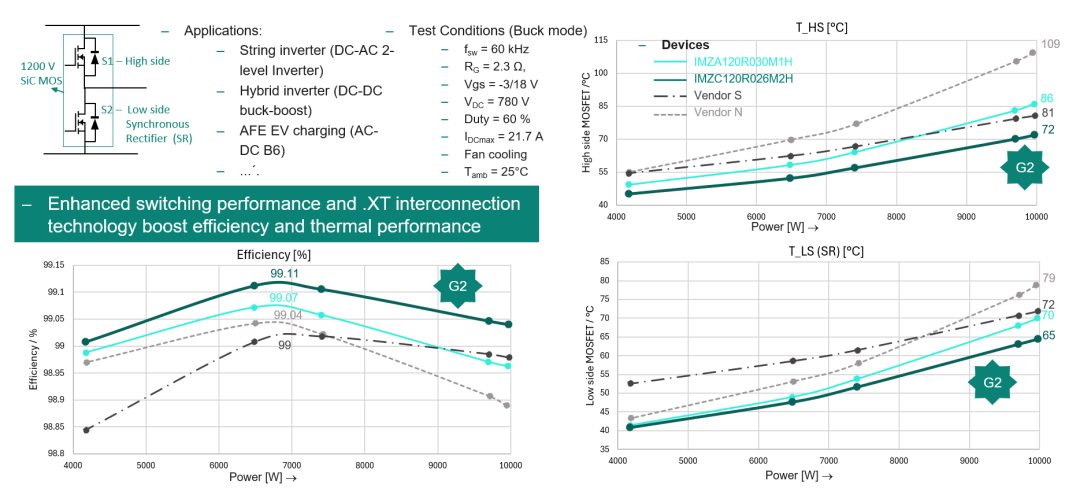

我們基于半橋電路硬開關的電路拓?fù)?，?duì)G2及競爭對手進行實際損耗和溫升測試。半橋工電路作于buck模式，低邊管使用同步整流進行續流。

測試結果可以看出G2具有最高的效果99.11%，以及全功率范圍內的最低的結溫。這是源于G2極低開關損耗與.XT封裝工藝帶來的極低熱阻，在高開關頻率應用中具有顯著優勢，例如組串式光伏逆變器、充電樁有源前端、混合逆變器等應用領域。

2

極致可靠性設計，適配嚴苛場景

在追求高性能的同時，英飛凌從未放棄對可靠性和壽命的極致追求。

G2規格書中保證2μs的短路耐受時間。搭配精心調制的退飽和電路，可確保器件在短路故障發生后2μs內快速關斷，避免故障擴大，大幅提升系統運行穩定性。

針對并聯應用中的電流不均問題，G2具有較低的柵極閾值電壓（VGS(th)）離散性，結合導通電阻正溫度系數，增強了并聯操作的可靠性與易用性，無需復雜的均流電路設計即可實現多器件穩定并聯。

G2產品更具備高電壓閾值（典型值4.5V）和超低QGD/QGS比，顯著提升抗寄生導通（PTO）能力。

G2具有強大的抗雪崩能力，數據手冊中對于連續雪崩耐量和單次雪崩耐量都作出了保證

3

封裝技術創新，適配多種應用場景

G2產品全線使用.XT高性能互聯技術，使用低溫?cái)U(kuò)散焊代替?zhèn)鹘y(tǒng)的軟釬焊，消除了傳統焊料層，使得器件結殼熱阻相比G1最多降低30%，允許11%額外輸出電流提升，或10℃的結溫降低，或約50%的開關頻率提升。

全新高爬電距離的TO-247-4 HC封裝，與傳統TO-247-4兼容，漏極到源極爬電提高到9mm，管腳到散熱器爬電距離提升到5mm，更適合高電壓場景應用

大電流管腳可回流焊的TO247封裝增強管腳出流能力。該封裝目前應用于1400V器件，功率源極與漏極管腳拓寬到2mm，相對傳統TO247，可提升約18%的電流輸出能力。該封裝支持背板回流焊，可將器件直接焊接于絕緣DCB板上，再將DCB板與散熱器焊接。與傳統涂敷導熱硅脂的方式相比，最多可降低50%的熱阻。

表貼頂部散熱封裝QDPAK：相對于傳統表貼產品只能從底部進行散熱的方式，頂部散熱器件分離了電氣路徑和熱流路徑，尤其適合在高功率密度的應用，如AI服務器電源和車載充電器等應用。易于安裝，支持多器件并聯自動化生產

4

CoolSiC G2 MOSFET設計要點

推薦驅動電壓范圍：CoolSiC G2推薦開通電壓Vgs=18V。20V的驅動電壓雖然能進一步降低導通損耗，但是失效率也會急劇上升。18V是平衡損耗與可靠性的最優選擇。關斷電壓建議采用-5V靜態負偏壓，這是因?yàn)樨?fù)電壓可明顯降低器件的關斷損耗Eoff，而且可有效抑制米勒電容耦合引發的寄生導通（PTO），尤其適配高頻硬開關拓?fù)?。零伏關斷雖可簡化設計，但需確認系統抗干擾能力，避免噪聲導致誤開通。

采用盡可能低的驅動電阻：G2具有極低的開關損耗，為發揮這一特性，保證震蕩及電壓應力不超標的條件下，盡可能使用最低的驅動電阻。

采用盡可能小的死區時間：因?yàn)閷捊麕Р牧系脑?，SiC MOSFET體二極管正向?qū)▔航递^大，約為4V。因此，我們應盡可能采用同步整流，即在續流時仍打開MOS的柵極，使得續流時的電流走M(jìn)OS溝道，而MOS溝道壓降遠小于體二極管壓降，這樣會大大降低續流時的導通損耗。由于使用了同步整流，電流僅在死區時流過體二極管。二極管是雙極型器件，二極管開通后，雙極性等離子體需要一定時間才能建立(幾百ns或更長)，CoolSiC G2體二極管的動態性能強烈依賴于死區時間，較短的死區時間可減少二極管存儲電荷，從而減少Eon和Erec,并且減輕surge電流和震蕩。為了獲得SiC MOSFET最佳開關性能，建議的死區時間小于300ns。以IMBG120R012M2H為例，在300ns時，MOSFET的開通損耗Eon和二極管的關斷損耗Erec分別降低到700ns或更長時間損耗的90%和70%。

英飛凌CoolSiC MOSFET G2延續了其獨有的非對稱溝槽柵結構設計，通過進一步縮小元胞尺寸，實現了單位面積電阻的顯著降低，核心優值指標全面達到業界領先水平。在極致性能的研發路徑上，英飛凌始終將可靠性與魯棒性置于同等重要的位置。新一代G2系列不僅覆蓋了更豐富的電壓與電流等級，更提供多樣化的封裝形式，大幅拓寬了SiC MOSFET的應用邊界，助力系統實現系統效率與功率密度的雙重提升。
