在電動垂直起降飛行器朝著城市空中交通與特種應急任務不斷演進的今天，其機載應急照明系統的功率管理已不再是簡單的供電單元，而是直接決定了任務可靠性、飛行安全與續航能力的核心。一條設計精良的功率鏈路，是eVTOL在復雜低空環境中實現穩定照明、快速響應與極低待機功耗的物理基石。
然而，構建這樣一條鏈路面臨著多維度的挑戰：如何在苛刻的重量與體積限制下實現高效功率轉換？如何確保功率器件在劇烈振動、寬溫變化工況下的長期可靠性？又如何將電磁兼容、熱管理與智能應急邏輯無縫集成？這些問題的答案，深藏于從關鍵器件選型到系統級集成的每一個工程細節之中。
一、核心功率器件選型三維度：電壓、電流與拓?fù)涞膮f(xié)同考量
1. 主照明驅動MOSFET：效率與瞬態響應的決定性因素
關鍵器件為VBGQF1806 (80V/56A/DFN8)，其選型需要進行深層技術解析。在電壓應力分析方面，考慮到eVTOL高壓電池母線典型電壓為48V-72VDC，并為負載突降等瞬態電壓尖峰預留裕量，80V的耐壓可以滿足嚴格的降額要求（實際應力低于額定值的75%）。為了應對飛行器級別的電磁干擾與浪涌，需要配合TVS和低ESL電容構建緊湊的保護方案。
在動態特性與效率優化上，極低的導通電阻（Rds(on)@10V=7.5mΩ）是關鍵。以驅動一組峰值電流20A的LED陣列為例：傳統方案（內阻20mΩ）的導通損耗為202 × 0.02 = 8W，而本方案（內阻7.5mΩ）的導通損耗為202 × 0.0075 = 3W，效率直接提升超過1.5%。對于續航敏感的eVTOL，這意味著可觀的能量節省。SGT技術確保了更優的開關特性，有助于在高頻PWM調光下降低開關損耗與EMI。DFN8(3x3)封裝在實現超高電流密度的同時，為底部散熱提供了理想路徑。
2. 分布式負載管理與智能切換MOSFET：可靠性與集成度的關鍵

圖1: 低空應急照明 eVTOL方案與適用功率器件型號分析推薦VBGQF1806與VBHA1230N與VBQF3307與產品應用拓?fù)鋱D_01_total

關鍵器件選用VBQF3307 (雙路30V/30A/DFN8-B)，其系統級影響可進行量化分析。在功能實現方面，該雙N溝道MOSFET可用于構建高邊/低邊開關，靈活管理多路次級照明模塊（如航標燈、探照燈、艙內應急燈）的獨立通斷與PWM調光。集成化設計將兩個通道的電源路徑阻抗降至最低，并大幅節省PCB面積，這對于空間受限的航空電子設備至關重要。
在可靠性增強機制上，雙通道獨立控制為冗余設計提供了可能。當主照明通道因故失效時，備份通道可被快速激活，符合航空應急系統的高可靠性要求。其30V的耐壓完美適配由主電源轉換而來的12V或24V二次配電母線。驅動電路設計要點包括：選用具有高抗擾度的驅動芯片，柵極電阻需根據開關頻率和EMI要求精細調整，并采用適當?shù)臇艠O箝位保護。
3. 關鍵信號與低功耗模塊控制MOSFET：靜態功耗與精控的守護者
關鍵器件是VBHA1230N (20V/0.65A/SOT723-3)，它能夠?qū)崿F(xiàn)智能微功耗控制場景。典型的應用邏輯包括：作為MCU GPIO口的電平轉換或直接驅動開關，控制傳感器供電（如環境光傳感器）、通信模塊（如應急定位信標）的電源門控。其核心價值在于極低的柵極閾值電壓（Vth=0.45V）和優異的低柵壓驅動性能（Rds(on)@4.5V=337.5mΩ），使其能夠直接被多數低電壓MCU（3.3V或1.8V邏輯）高效驅動，無需額外的電平轉換電路，簡化了設計并降低了系統靜態功耗。
在微型化與可靠性方面，SOT723-3封裝尺寸極小，適合高密度布局。盡管電流額定值不高，但足以滿足信號控制與微功率模塊的開關需求，是實現系統深度睡眠和智能功耗管理不可或缺的元件。
二、系統集成工程化實現
1. 面向輕量化與高可靠性的熱-結構設計
我們設計了一個與結構共形的散熱方案。一級主動/被動結合散熱針對VBGQF1806這類主驅動MOSFET，將其直接布局在金屬核心板或通過導熱硅脂安裝在機身金屬結構上，利用飛行時的空氣流或機身作為散熱體，目標是將峰值結溫控制在110℃以內。二級自然散熱與布局優化面向VBQF3307這樣的集成開關，依靠PCB內部鋪銅和散熱過孔將熱量擴散至整個板卡。三級微型化熱管理則用于VBHA1230N等信號開關，依靠其超小封裝的自散熱能力。

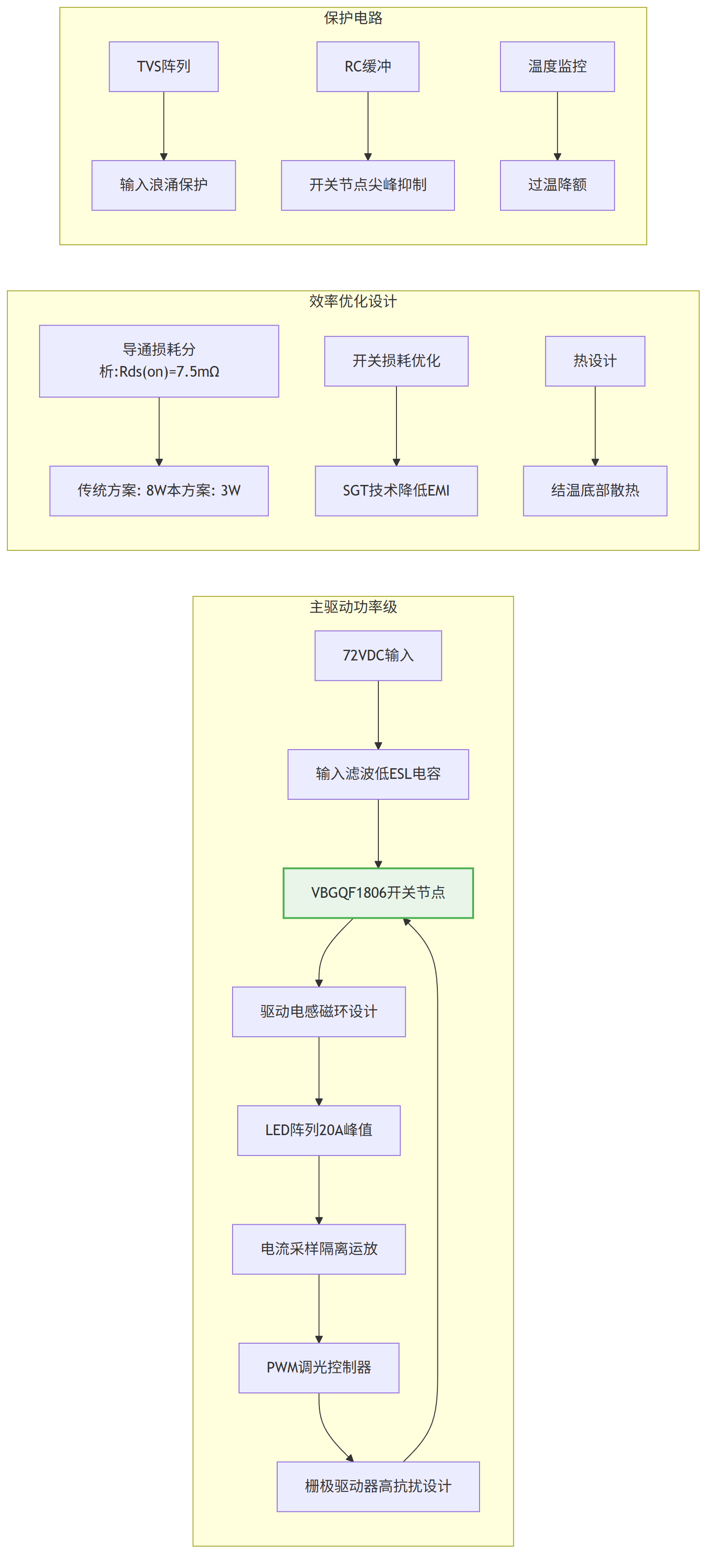

圖2: 低空應急照明 eVTOL方案與適用功率器件型號分析推薦VBGQF1806與VBHA1230N與VBQF3307與產品應用拓?fù)鋱D_02_main

具體實施方法包括：主功率MOSFET采用底部焊盤焊接并填充導熱過孔至內部接地層；所有功率路徑使用厚銅箔（≥2oz）；關鍵節點采用高強度灌封膠進行固封，以應對振動與沖擊環境。
2. 高苛刻環境下的電磁兼容性設計
對于傳導EMI抑制，在電源輸入級部署高性能π型濾波器；開關節點回路面積最小化，采用星型接地。針對輻射EMI，對策包括：所有照明驅動線纜采用屏蔽雙絞線；PWM調光頻率選擇避開敏感航空頻段，并可采用抖頻技術；機載設備金屬外殼提供完整的法拉第籠屏蔽，接地點密集。
3. 航空級可靠性增強設計
電氣應力保護通過多重設計來實現。輸入級采用符合DO-160等航空標準的TVS陣列進行浪涌抑制。所有感性負載（如繼電器線圈）并聯續流二極管。功率開關管VDS兩端可配置小型RC緩沖網絡。
故障診斷與健康管理涵蓋多個方面：通過精密采樣電阻與隔離運放實現負載電流實時監測，用于過流保護與故障識別；利用內置或外貼的NTC熱敏電阻監測PCB關鍵點溫度；設計看門狗與狀態回讀電路，確保MCU對功率開關的控制狀態可被驗證。
三、性能驗證與測試方案

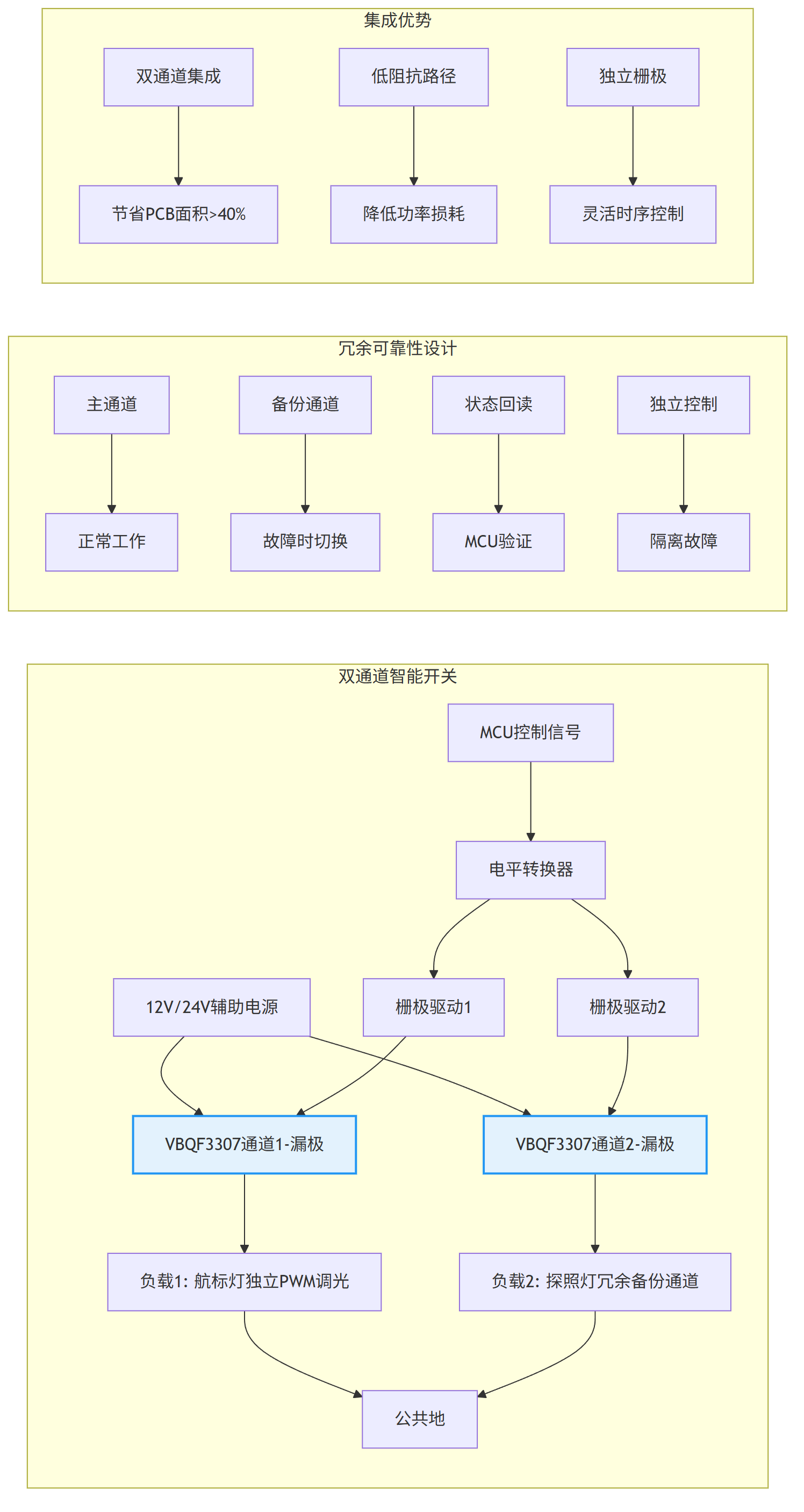

圖3: 低空應急照明 eVTOL方案與適用功率器件型號分析推薦VBGQF1806與VBHA1230N與VBQF3307與產品應用拓?fù)鋱D_03_distributed

1. 關鍵測試項目及標準
為確保設計滿足航空與應急設備要求，需要執行一系列關鍵測試。轉換效率測試在典型輸入電壓（如72VDC）及滿載條件下進行，采用航空級功率分析儀測量，合格標準為不低于95%。待機與休眠功耗測試在系統處于最低功耗狀態時測量，要求低于10mW。高低溫與振動測試依據相關航空標準，在寬溫范圍（如-40℃至+85℃）及振動譜下進行長時間循環測試，要求功能正常，無性能劣化。開關波形與瞬態響應測試在負載階躍變化時用示波器觀察，要求電壓過沖小，恢復時間快。EMC測試需滿足DO-160G等標準中對傳導發射、輻射發射及抗擾度的要求。
2. 設計驗證實例
以一套峰值功率150W的eVTOL應急照明系統測試數據為例（輸入電壓：72VDC，環境溫度：25℃），結果顯示：主驅動級效率在滿載時達到96.5%；系統靜態休眠電流低于50μA。關鍵點溫升方面，主驅動MOSFET在持續峰值工作后溫升為45℃，雙路負載開關溫升為30℃。EMC測試中，傳導與輻射發射均低于標準限值10dB以上。
四、方案拓展
1. 不同照明負載與架構的方案調整
針對不同任務需求的eVTOL，方案需要相應調整。微型無人機應急照明（功率<50W）可選用更小封裝的單路MOSFET，驅動簡化LED陣列，完全依賴自然散熱與結構散熱。城市空中交通（UAM）載人eVTOL（功率100-300W）可采用本文所述的核心方案，實現多區域、多模式智能照明控制，并考慮強制風冷。特種作業與救援eVTOL（功率>300W）則可能需要將主驅動MOSFET并聯使用，并集成更復雜的熱管理與故障隔離架構。
2. 前沿技術融合
智能健康預測是未來的發展方向之一，可以通過監測MOSFET的導通電阻漂移或開關時間變化，結合飛行數據記錄器（FDR）信息，預測器件壽命與維護周期。
數字電源與智能總線技術提供了更大的靈活性，例如通過CAN FD或以太網總線接收飛控指令，動態調整照明模式、亮度以適配飛行階段（起飛、巡航、著陸、應急）；實現自適應熱管理，根據器件溫度動態降額或調整散熱策略。

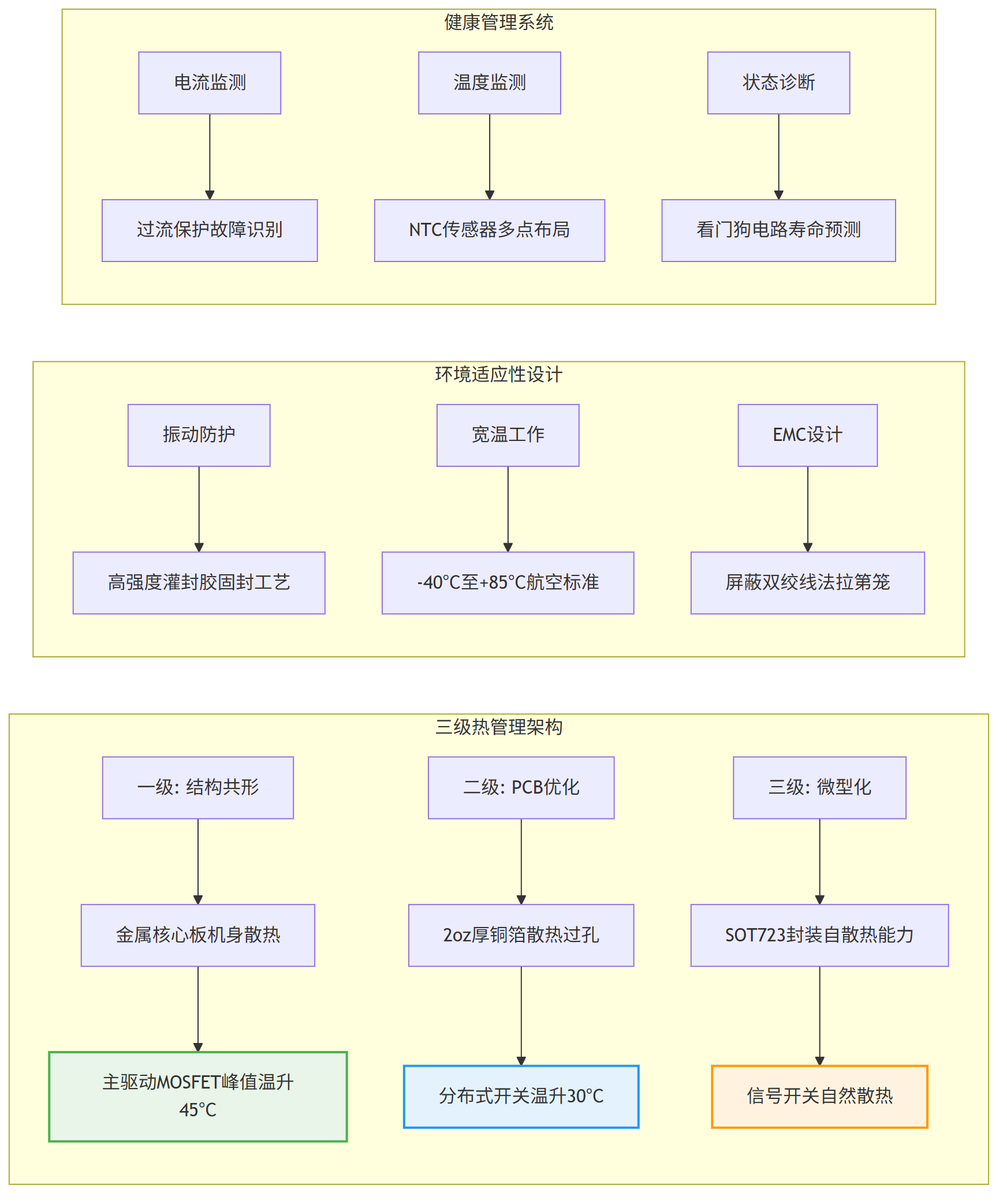

圖4: 低空應急照明 eVTOL方案與適用功率器件型號分析推薦VBGQF1806與VBHA1230N與VBQF3307與產品應用拓?fù)鋱D_04_thermal

寬禁帶半導體應用路線圖可規劃為：第一階段是當前主流的優化硅基MOS方案（如本文所選），在成本、可靠性與性能間取得平衡；第二階段（未來）在更高壓或更高頻的輔助電源中引入GaN器件，追求極致功率密度與效率。
低空應急照明eVTOL的功率鏈路設計是一個在極端約束下尋求最優解的系統工程，需要在電氣性能、重量、體積、環境適應性、電磁兼容性及可靠性等多個維度取得平衡。本文提出的分級優化方案——主驅動級追求高效率與高功率密度、負載管理級實現智能集成與冗余控制、信號級確保超低功耗與高集成度——為不同層次的低空飛行器照明系統開發提供了清晰的實施路徑。
隨著城市空中交通與無人機應急響應體系的快速發展，機載功率管理將朝著更加智能化、高可靠與深度集成的方向發展。建議工程師在采納本方案基礎框架的同時，嚴格遵循航空電子設計規范，進行充分的冗余設計與環境應力篩選，為產品的安全可靠運行奠定堅實基礎。
最終，卓越的機載功率設計是隱形的，它不直接呈現給操作者，卻通過永不熄滅的應急燈光、快速準確的照明響應、對飛行續航的最小影響，在關鍵時刻為安全與任務成功提供持久而可靠的支持。這正是航空級工程智慧的真正價值所在。
