在分體式飛行汽車朝著垂直起降、長航時與高安全等級不斷演進的今天，其母艦飛行器內部的功率管理系統已不再是簡單的能源分配單元，而是直接決定了飛行包線、動力響應與任務成敗的核心。一條設計精良的高壓功率鏈路，是飛行器實現強勁電推進、高可靠運行與復雜能量管理的物理基石。

然而，構建這樣一條鏈路面臨著多維度的挑戰：如何在提升功率密度與控制重量之間取得平衡?如何確保功率器件在劇烈振動、寬溫域工況下的極端可靠性?又如何將高壓隔離、熱管理與多電系統控制無縫集成?這些問題的答案，深藏于從關鍵器件選型到系統級集成的每一個工程細節之中。

一、核心功率器件選型三維度：電壓、電流與拓?fù)涞膮f(xié)同考量

1. 高壓母線預充與分配MOSFET：系統安全的第一道關口

圖1: 分體式飛行汽車 母艦 飛行器 方案與適用功率器件型號分析推薦VBFB1402與VBM165R08SE與VBQG4338A與產品應用拓?fù)鋱D_01_total

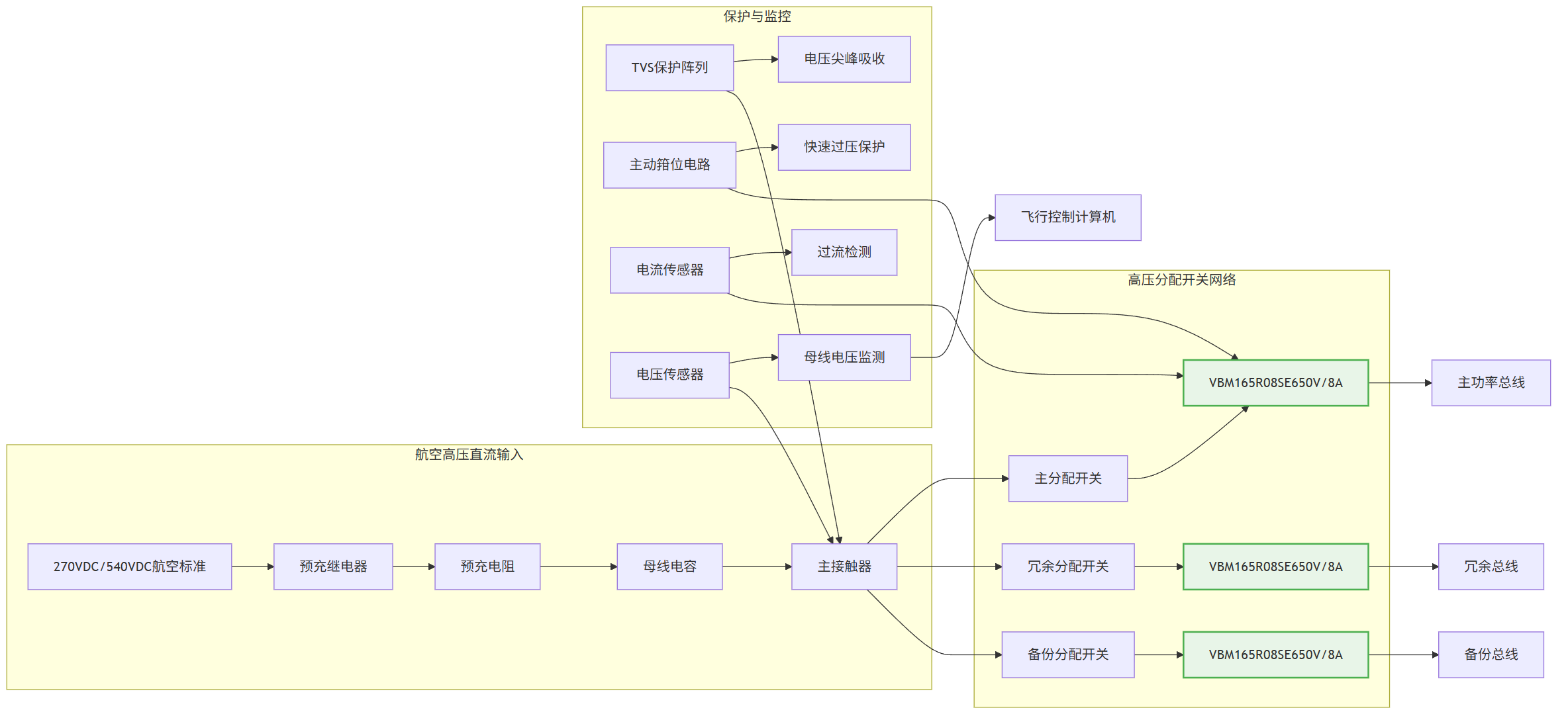

關鍵器件為VBM165R08SE (650V/8A/TO-220， 超結深溝槽技術)，其選型需要進行深層技術解析。在電壓應力分析方面，考慮到航空高壓直流母線標準(如270VDC或540VDC)及負載突降產生的電壓尖峰，650V的耐壓為270VDC系統提供了充足的降額裕量(實際應力低于額定值的50%)。為應對空中復雜的電磁環境及雷擊間接效應，需配合TVS及RC緩沖電路構建保護方案。

在動態特性優化上，超結深溝槽技術帶來了優異的FOM(優值)。其較低的柵極電荷(Qg)與輸出電荷(Qoss)在50-100kHz的航空開關頻率下，能有效降低驅動與開關損耗。軟恢復特性對于與母線電容并聯的體二極管至關重要，有助于降低預充回路關斷時的電壓振蕩與EMI。熱設計需關聯振動環境，TO-220封裝需通過機械加固與導熱硅脂確保在強制風冷下熱阻穩定，必須計算高海拔低氣壓下的結溫：Tj = Ta + ΔT_環境 + (P_cond + P_sw) × Rθja_惡化，其中導通損耗需重點考慮高振動下的接觸熱阻變化。

2. 電推進電機驅動MOSFET：推力密度與效率的決定性因素

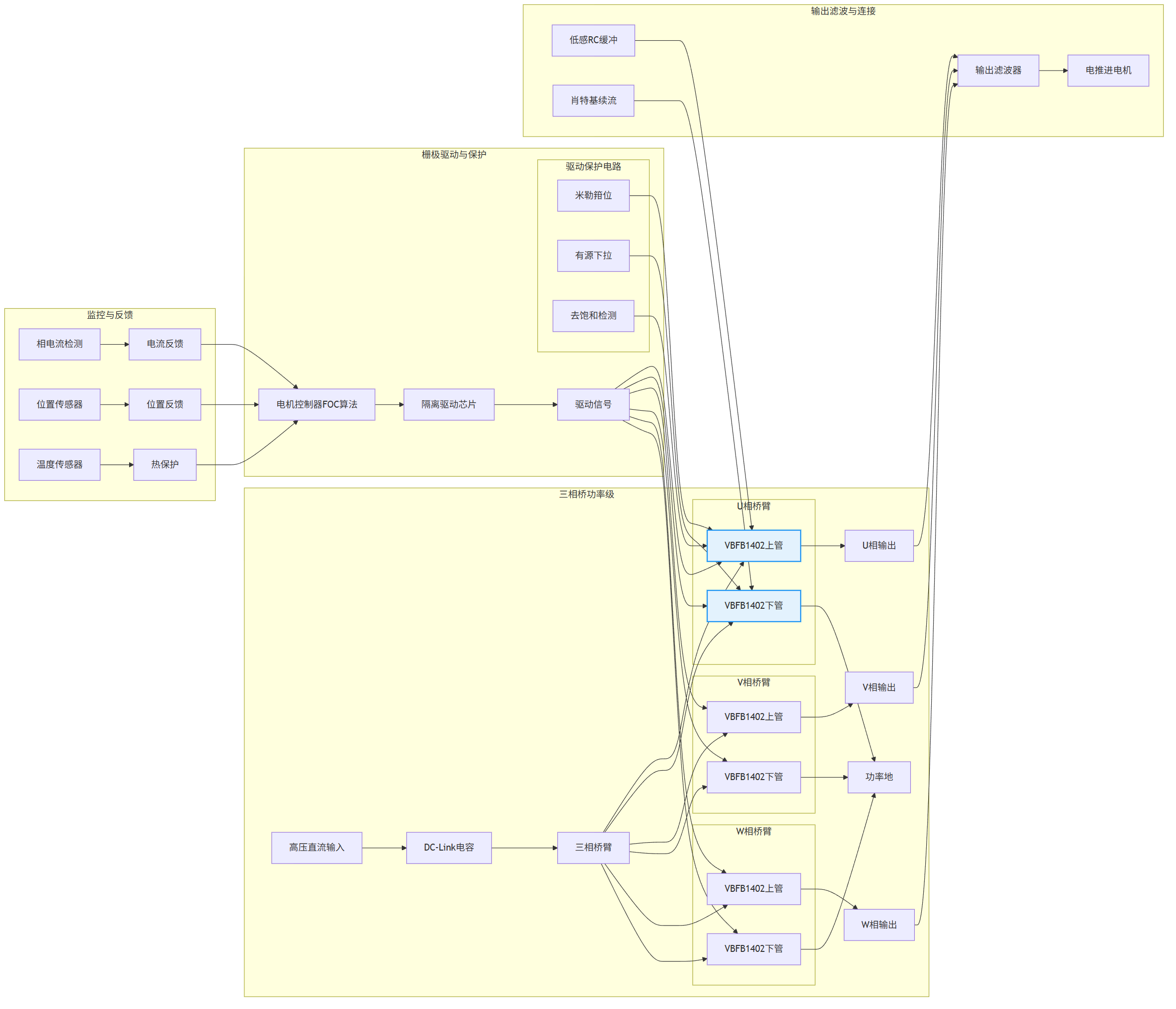

關鍵器件選用VBFB1402 (40V/120A/TO-251， 溝槽技術)，其系統級影響可進行量化分析。在效率與功率密度提升方面，以單個推進器峰值功率15kW、相電流峰值200A為例：傳統方案(總內阻3mΩ)的峰值導通損耗為 3 × (200/√2)2 × 0.003 = 180W，而本方案(總內阻低至2mΩ @10Vgs)的峰值導通損耗降至120W，效率直接提升0.4%，對于多推進器系統，減重與節能效益顯著。

在飛行品質優化機制上，極低的導通電阻意味著更低的發熱，提升了電機控制器的過載能力與響應速度;配合航空級FOC算法與高載波比，可確保電機轉矩脈動低于2%，滿足飛行器姿態控制的苛刻要求。驅動電路設計要點包括：采用隔離型驅動芯片，峰值電流不小于5A以快速控制大電流開關;柵極電阻需精細配置以平衡開關損耗與電壓過沖;必須集成米勒箝位功能，防止橋臂串?dāng)_在高dv/dt下引發的誤開通。

3. 分布式負載與電池管理MOSFET：多電系統智能化的硬件實現者

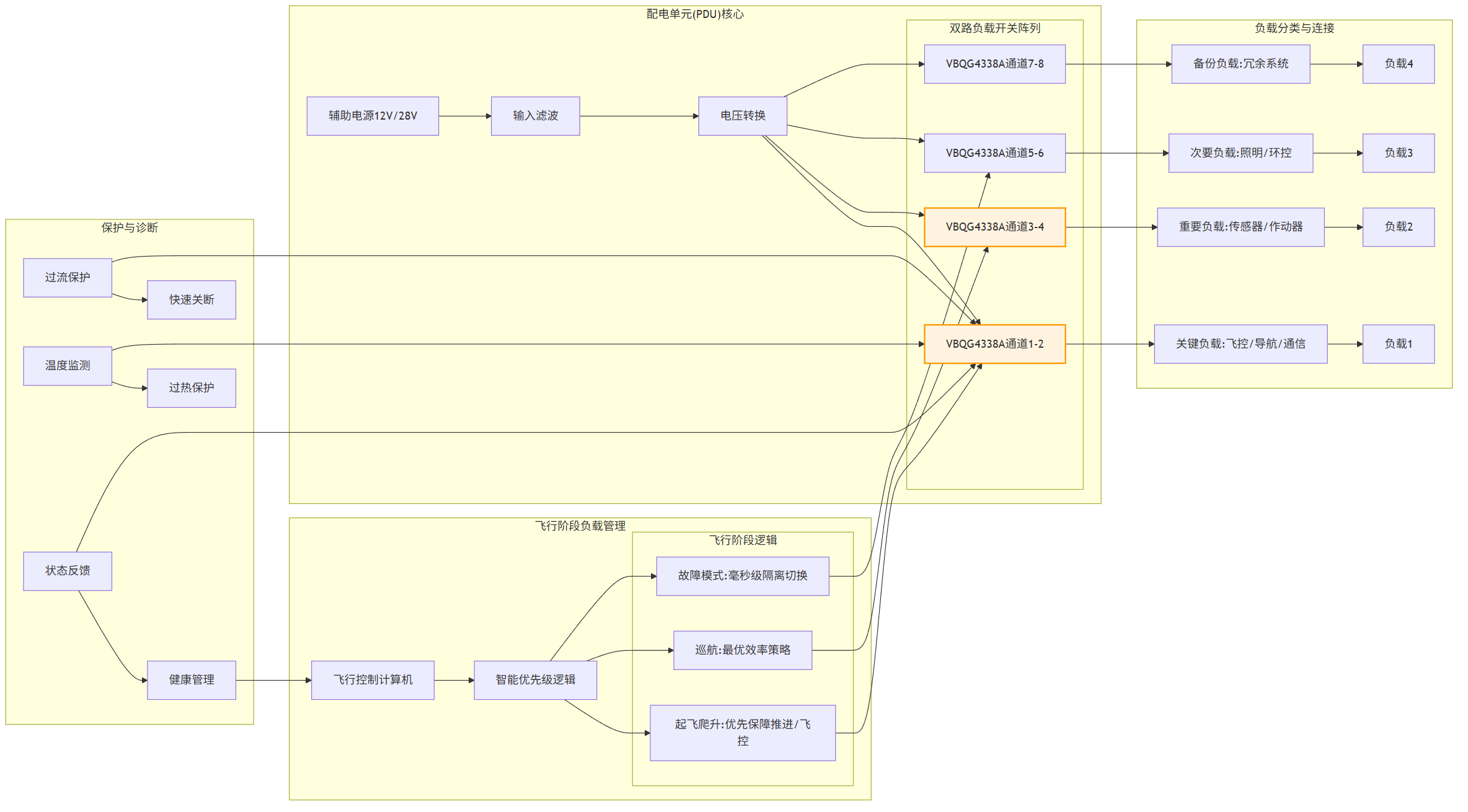

關鍵器件是VBQG4338A (雙路P溝道-30V/-5.5A/DFN6)，它能夠?qū)崿F(xiàn)智能配電與保護場景。典型的飛行器負載管理邏輯可以根據飛行階段動態調整：在起飛爬升階段，優先保障推進與飛控系統供電，智能關斷非必要舒適性負載;在巡航階段，按最優效率策略管理電池與發電機能量分配;在故障模式下，實現毫秒級故障隔離與供電通道切換。這種邏輯實現了動力、航電與安全負載的智能優先級管理。

圖2: 分體式飛行汽車 母艦 飛行器 方案與適用功率器件型號分析推薦VBFB1402與VBM165R08SE與VBQG4338A與產品應用拓?fù)鋱D_02_hvb

在PCB布局優化方面，采用雙P-MOSFET集成設計極大節省了重量與面積，特別適合分布式配電單元(PDU)的高密度布局。其對稱封裝有利于熱均衡，并簡化了驅動回路，提升了多路開關的一致性。低導通電阻確保了配電路徑上的壓降最小化，保障了末端設備的供電質量。

二、系統集成工程化實現

1. 適應空中環境的多層級熱管理架構

我們設計了一個適應寬溫域與低氣壓的三級散熱系統。一級液冷/強風冷散熱針對VBFB1402這類大電流電機驅動MOSFET，將其直接安裝在液冷板或風道喉部，目標是在峰值功率下將結溫溫升控制在60℃以內。二級加固型風冷散熱面向VBM165R08SE這樣的高壓分配MOSFET，通過鎖緊散熱器與導流風道管理熱量，目標溫升低于75℃。三級PCB導熱與機殼散熱則用于VBQG4338A等負載管理芯片，依靠厚銅PCB、導熱填料與金屬機殼散熱，目標溫升小于40℃。

具體實施方法包括：電機驅動MOSFET采用低熱阻界面材料安裝在銅基液冷板上;高壓MOSFET散熱器需進行抗震設計并通過鎖緊環固定;在所有高電流路徑上使用≥3oz厚銅或嵌銅塊工藝，并在關鍵功率節點添加填充導熱環氧樹脂的過孔陣列。

2. 高等級電磁兼容性與信號完整性設計

對于傳導EMI抑制，在高壓母線入口部署多級濾波器，包括共模扼流圈與X/Y電容;開關節點采用同軸連接或緊耦合布局以最小化寄生電感;所有功率回路的面積必須嚴格控制在1cm2以內，采用層疊母線技術為佳。

針對輻射EMI與敏感度，對策包括：所有電機驅動與長線傳輸使用屏蔽雙絞線或同軸線，連接器選用360°屏蔽類型;對開關頻率進行隨機抖頻(±2%)，分散諧波能量;機載金屬結構體作為屏蔽體，確保接地阻抗低于1mΩ，接地點間距小于干擾頻率波長的1/50。

圖3: 分體式飛行汽車 母艦 飛行器 方案與適用功率器件型號分析推薦VBFB1402與VBM165R08SE與VBQG4338A與產品應用拓?fù)鋱D_03_prop

3. 極端環境下的可靠性增強設計

電氣應力保護通過航空級冗余設計來實現。高壓母線采用主動式箝位電路替代傳統RCD，響應速度更快。電機相線使用低感RC緩沖網絡，并聯肖特基二極管進行續流。所有感性負載開關必須集成有源箝位或MOV保護。

故障診斷與健康管理(PHM)機制涵蓋多個方面：過流保護采用帶磁隔離的快速比較器與數字鎖存，響應時間小于1微秒;過溫保護通過多個分布在器件和散熱器上的溫度傳感器實現，數據融合后送入飛控計算機;實時在線監測導通電阻Rds(on)的漂移，作為預測功率器件剩余壽命的關鍵特征參數。

三、性能驗證與測試方案

1. 關鍵測試項目及標準

為確保設計滿足航空標準，需要執行一系列關鍵測試。系統效率測試在標稱高壓直流輸入、模擬典型飛行剖面負載條件下進行，采用航空級功率分析儀測量，合格標準為峰值效率不低于97%。高低溫循環測試在-55℃至+125℃溫度范圍內進行多次循環，功率循環與溫度循環結合，驗證連接可靠性。振動與沖擊測試依據DO-160或類似標準進行寬頻隨機振動與沖擊試驗，測試中及測試后功能性能必須完全正常。開關波形與短路測試在極端負載下用高壓差分探頭觀察，要求Vds電壓過沖不超過15%，且能承受規定的短路時間。絕緣與耐壓測試對高壓鏈路進行AC/DC耐壓測試及絕緣電阻測試，確保滿足高空爬電與間隙要求。

2. 設計驗證實例

以一臺分布式電推進飛行器的60kW功率鏈路測試數據為例(輸入電壓：540VDC， 環境溫度：25℃)，結果顯示：高壓分配級效率在滿載時達到99.5%;電機驅動級效率在峰值功率時為98.2%;關鍵點溫升方面，高壓分配MOSFET(強制風冷)為68℃，電機驅動MOSFET(液冷)為42℃，負載開關IC為35℃。在DO-160G振動測試后，所有焊點與連接無異常，性能參數漂移小于2%。

四、方案拓展

1. 不同功率等級與構型的方案調整

針對不同飛行器構型，方案需要相應調整。多旋翼/垂直起降飛行器(功率50-200kW)可采用多套本方案核心器件并聯，驅動多個獨立電推進單元，依賴液冷系統。復合翼飛行汽車(功率200-500kW)需要在高壓母線端采用多路交錯并聯PFC或DC-DC，電機驅動采用多模塊并聯的TO-263封裝器件，散熱升級為冷板與熱管結合。母艦級飛行平臺(功率1MW以上)則需采用基于SiC MOSFET或模塊的解決方案，電機驅動采用多電平拓?fù)洌嵯到y(tǒng)為強制液冷與油冷。

2. 前沿技術融合

圖4: 分體式飛行汽車 母艦 飛行器 方案與適用功率器件型號分析推薦VBFB1402與VBM165R08SE與VBQG4338A與產品應用拓?fù)鋱D_04_load

智能預測維護與健康管理是核心發展方向，通過監測MOSFET的柵極閾值電壓Vth漂移、熱阻變化等參數，結合數字孿生模型，實現功率鏈路的剩余有用壽命預測。

寬禁帶半導體應用路線圖可規劃為三個階段：第一階段是當前高可靠性Si MOS方案(如本文所選);第二階段(近期)在電機驅動級引入GaN HEMT，將開關頻率提升至500kHz以上，大幅減小無源元件體積重量;第三階段(遠期)向全SiC方案演進，預計可將系統功率密度提升5倍，效率提升至99.5%以上，并顯著改善高溫性能。

分體式飛行汽車母艦飛行器的功率鏈路設計是一個在極端約束下尋求最優解的系統工程，需要在功率密度、效率、可靠性、重量與安全性等多個維度取得平衡。本文提出的分級優化方案——高壓分配級注重安全隔離與穩健性、電推進驅動級追求極致功率密度與效率、智能配電級實現高集成與智能管理——為不同層級飛行器的開發提供了清晰的實施路徑。

隨著多電飛機與先進空中交通技術的深度融合，未來的航空功率管理將朝著更高電壓、更高智能、更高可靠的方向發展。建議工程師在采納本方案基礎框架的同時，嚴格遵循航空適航標準，預留充分的測試與驗證余量，并為系統級的功能安全(如ISO 26262 ASIL D或DO-254/DO-178C)認證做好充分準備。

最終，卓越的航空級功率設計是隱形的，它不直接呈現給飛行員，卻通過更迅捷的動力響應、更長的航時、更高的出勤率與更低的維護成本，為飛行安全與運營經濟性提供持久而可靠的價值基石。這正是航空工程智慧的真正價值所在。
