超景深顯微鏡是通過光學與數字技術突破傳統顯微鏡景深限制的成像儀器，能夠在單次觀測或單幅圖像中，同時獲取物體多個焦平面的清晰信息，從而實現對三維樣品或復雜表面結構的全面觀察。其核心原理可歸納為光學設計與數字處理兩條技術路徑，下文，光子灣科技將詳細介紹其原理、核心優勢以及多學科領域應用。

光學原理

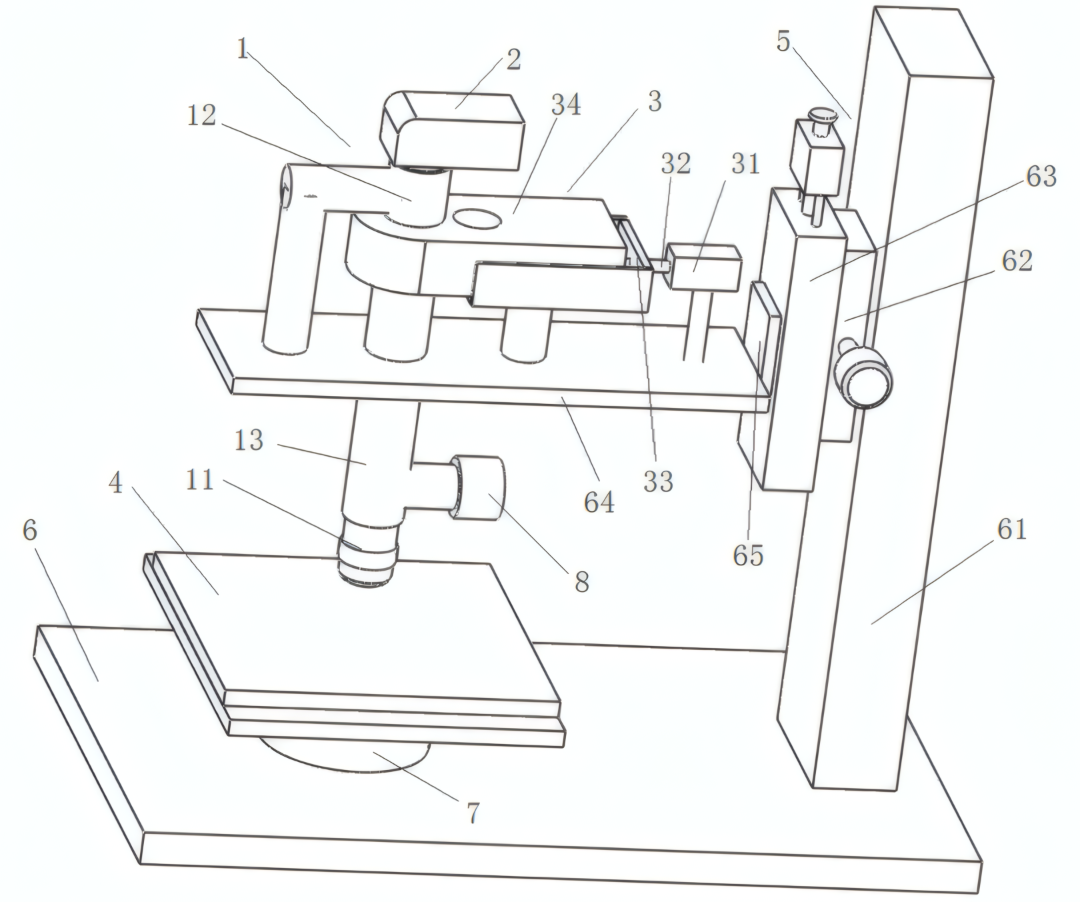

超景深顯微鏡的光學構造示意圖

1.環形光照明與共聚焦技術

環形光照明利用環形光源照射樣品，使反射光形成特定角度的光錐，結合共聚焦針孔結構，僅允許位于焦平面的光線通過，有效抑制離焦區域的雜散光，從而減少成像模糊，提升系統景深。在此基礎上，共聚焦掃描通過移動焦平面或樣品臺，逐層獲取不同深度的圖像信息，再借助計算機合成完整聚焦圖像。

2.波前編碼技術

該技術在光學系統中引入特殊相位掩模（如立方體相位板），使離焦光線的波前發生可控變形。隨后通過數字解碼算法，恢復不同焦平面的有效信息，進而擴展景深。該方法的優勢在于無需機械移動部件，適用于動態樣品的實時觀測；但其實現依賴復雜的算法支持，且可能對圖像分辨率產生一定影響。

數字處理原理

1.多焦面圖像堆疊

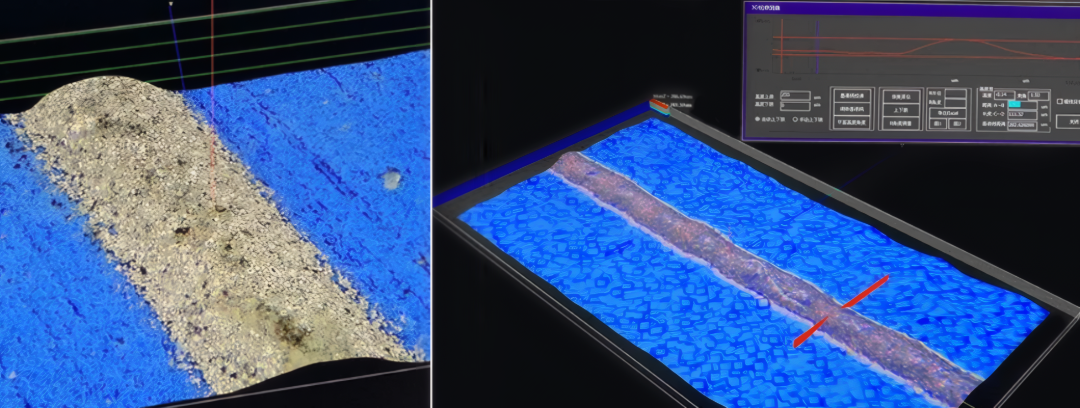

超景深顯微鏡光學成像圖

首先通過超景深顯微鏡的電動調焦機構或可移動樣品臺，對同一區域連續采集數十至數百張不同焦平面的圖像。隨后利用圖像處理算法（如基于對比度、清晰度或深度圖分析的融合方法）自動識別每張圖像中的清晰區域，最終將這些區域合并為全焦面圖像，從而實現景深擴展。該方式兼容性強，適用于工業檢測（如半導體芯片表面分析），成本相對較低，但要求樣品保持靜止，且圖像采集耗時較長。

2.結構光照明與相位恢復

通過向樣品表面投射結構光（如條紋圖案），利用不同焦平面對光強的調制差異，結合相位恢復算法重建樣品的三維形貌，間接達到擴展景深的目的。該方法多用于表面粗糙度測量、微納結構分析等高精度場景。

超景深顯微鏡的核心優勢

1.高分辨率與高對比度

通過光學系統的優化與數字處理技術的協同，可在保留細微結構的同時清晰呈現整體形貌，兼顧分辨率與圖像對比度。

2.大景深觀察

傳統顯微鏡的景深通常局限于微米量級，而超景深顯微鏡可將景深擴展至毫米量級，特別適用于表面起伏較大或結構復雜的三維樣品。

3.非破壞性檢測

超景深顯微鏡整個觀測過程無需對樣品進行切片處理或物理接觸，能夠有效避免對樣品造成損傷，適用于珍貴樣本或需保持完整性的檢測任務。

4.自動化與智能化

現代超景深顯微鏡普遍集成電動調焦、自動對焦及圖像分析軟件，顯著提升操作效率與成像穩定性，降低了人工干預帶來的誤差。

超景深顯微鏡的典型應用領域

材料科學：分析金屬、陶瓷等材料的表面缺陷、晶粒形貌及微觀組織。

高端制造：支撐精密模具、刀具及微細結構的三維形貌測量與質量控制，滿足高精度加工需求。

半導體工業：檢測芯片表面形貌、焊點質量及微電路結構。

顯示：應用于OLED、LCD等屏幕的像素缺陷、薄膜晶體管結構及封裝工藝檢測，保障顯示質量與可靠性。

航空航天：用于高溫合金葉片、復合材料構件等關鍵部件的表面缺陷檢測與失效分析，保障飛行安全。

綜上，超景深顯微鏡通過光學與數字技術的深度融合，在保持高分辨率的同時顯著拓展了成像景深，已成為材料科學、半導體工業及高端制造等領域中不可或缺的三維觀測工具。其非破壞性、高效率與智能化特點，為微觀結構研究與精密檢測提供了可靠的技術支撐。

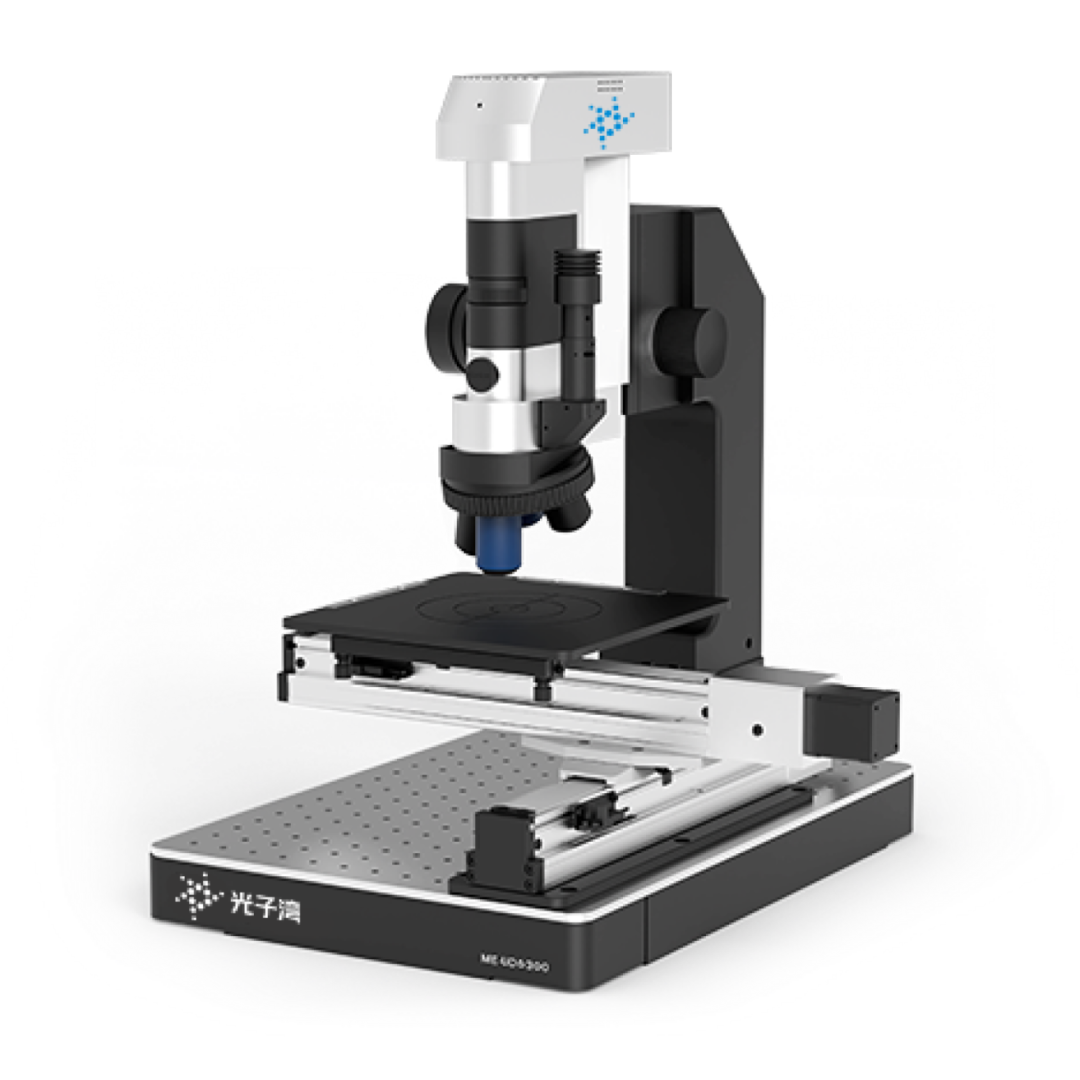

光子灣超景深顯微鏡

光子灣超景深顯微鏡用于對各種精密器件及材料表面進行亞微米級三維輪廓測量的檢測儀器。與傳統的光學顯微鏡不同，該設備擁有更大的景深、更廣的視野、更高的放大倍率、更全的觀測角度，足以應對各種極具挑戰的觀測場景。

?

超清數字成像器件，3840*2160 800W像素超高速實時傳輸

多種HDR技術結合運用，實現亮區暗區真實呈現

先進的遠心光學系統設計，保證真彩與銳利、低畸變圖像質量

光子灣超景深顯微鏡以大景深、三位量化、無損高效的特點，可精準觀測被攝物體的三維輪廓，為工藝優化提供數據支撐，是提升工藝質量從經驗判斷到數據驅動的關鍵一步。
