在材料科學、半導體制造及精密工程等領域，對樣品表面進行高精度三維形貌測量是質量分析與失效分析的關鍵環節。共聚焦顯微鏡與超景深顯微鏡其中主流的、原理不同的光學檢測設備。盡管兩者均可輸出三維形貌數據，但其技術路徑、性能指標及適用場景存在本質差異。下文，光子灣科技基于光學成像原理，從技術、性能及應用領域三個維度，系統闡述兩者的區別。

技術原理的根本差異

1.共聚焦顯微鏡的原理

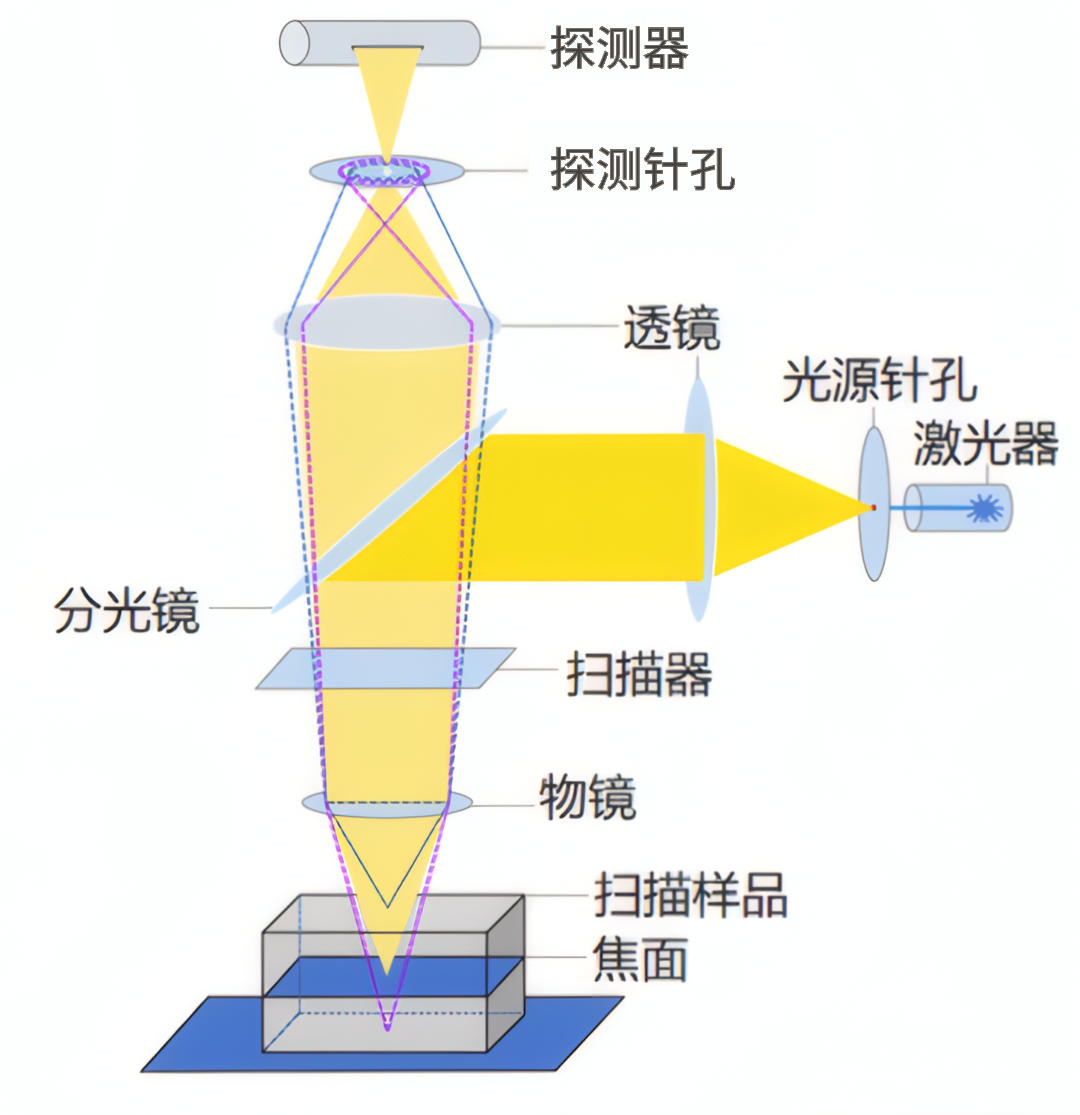

共聚焦顯微鏡成像原理圖

共聚焦顯微鏡基于“點掃描+空間濾波”原理，其系統發射一束單色激光，經物鏡聚焦為樣品表面的一個衍射極限光點。該點反射回的信號光再次通過物鏡，并在探測光路中設置一個與照明焦點位置共軛的針孔。針孔的作用是精準過濾掉來自焦平面以外的散射光，僅允許焦平面反射的光線到達探測器。為實現面成像，系統通過振鏡控制激光點在XY平面內逐行逐點掃描，并在每個XY位置完成Z軸層切掃描，最終將每個空間點的光強信息重構成具有極高信噪比的三維圖像。

2.超景深顯微鏡的原理

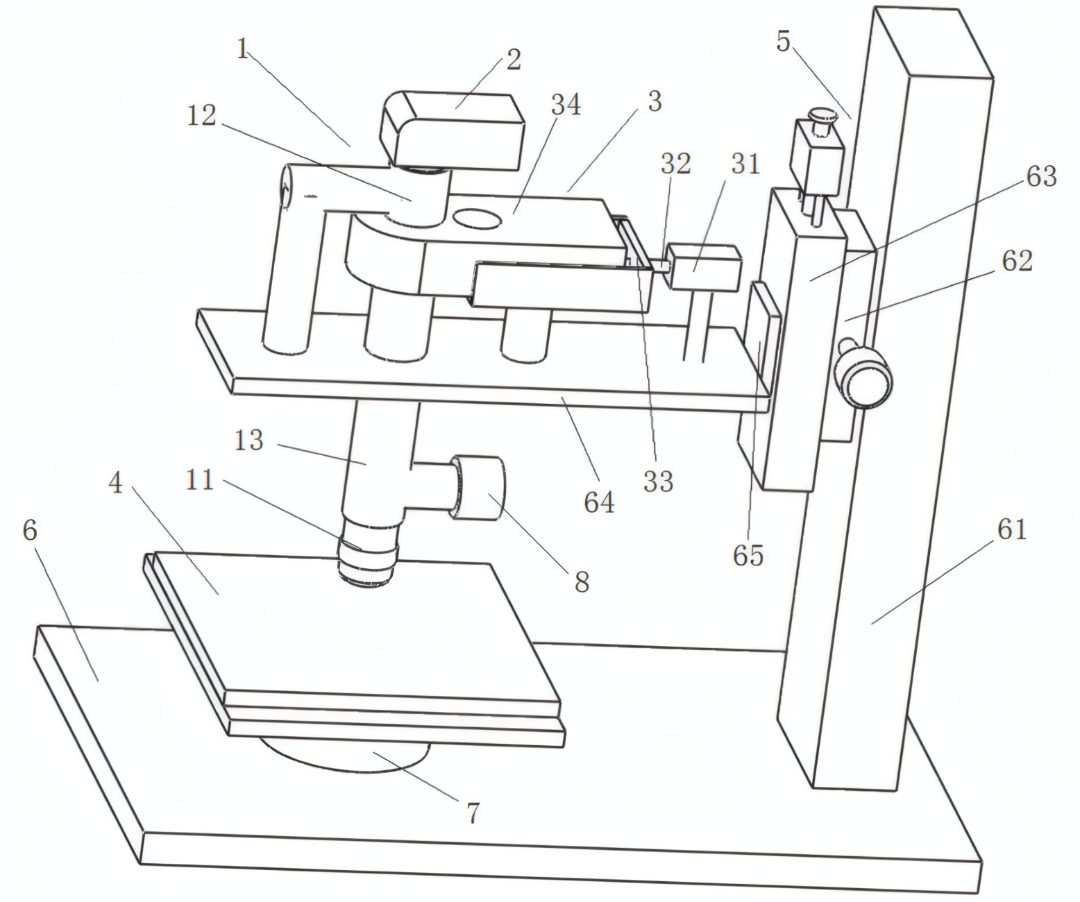

超景深顯微鏡的構造原理示意圖

超景深顯微鏡的原理技術路徑是“光學切片+圖像融合”，其工作過程為：通過電機驅動物鏡或載物臺在垂直方向（Z軸）進行快速掃描，逐層采集一系列不同焦平面的二維圖像。由于每個焦平面僅部分區域清晰，系統內置算法會對每個像素點進行“清晰度”評估，從所有圖像中提取最清晰的像素進行合成，最終生成一張全視野清晰的全聚焦二維圖像。與此同時，記錄每個清晰像素所對應的Z軸位置信息，通過數據重建形成樣品表面的三維形貌。

#Photonixbay.

核心性能的對比

從核心性能來看，兩者的差異主要體現在以下維度：

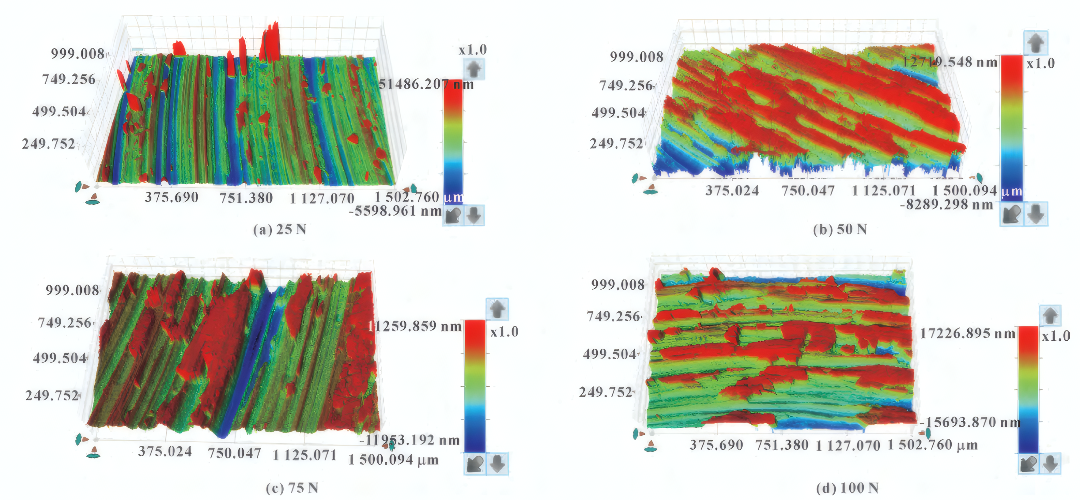

共聚焦顯微鏡觀測的三維成像

1.橫向分辨率：共聚焦顯微鏡因采用短波長激光光源、共軛針孔濾波以及高數值孔徑物鏡，其橫向分辨率可突破光學衍射極限，顯著優于超景深顯微鏡，能夠分辨更細微的結構特征。

2.縱向（Z軸）精度：超景深顯微鏡的Z軸信息來源于電機的步進位置，其精度受機械傳動系統限制，通常為亞微米級。而共聚焦顯微鏡通過精確探測每一層的光強峰值來確定Z值，精度更高，可達納米級。

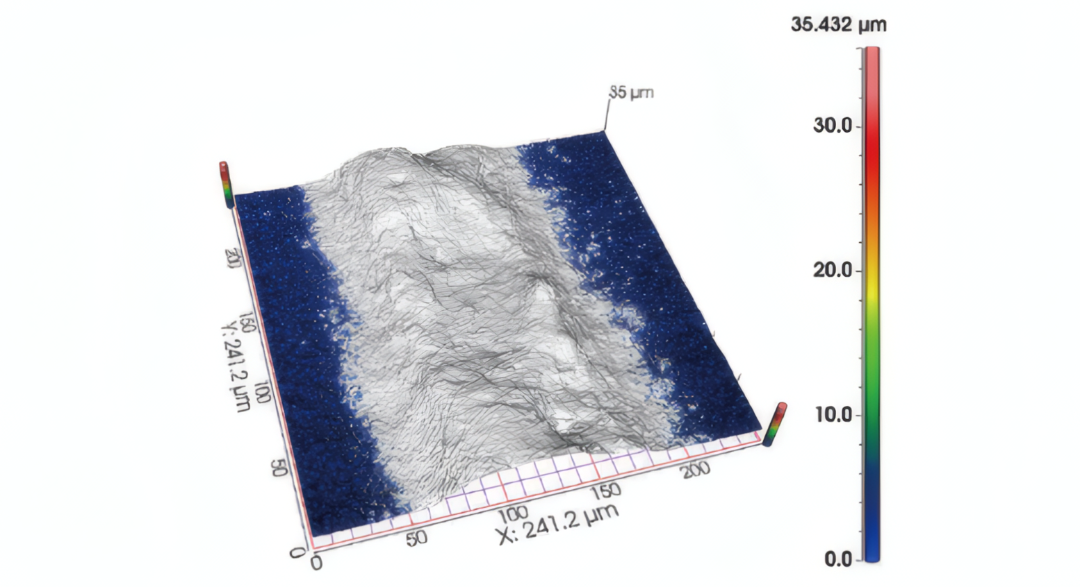

超景深顯微鏡觀測的三維成像

3.成像速度：超景深顯微鏡通過連續拍攝多張圖像并進行融合，過程為面成像，速度較快。共聚焦顯微鏡由于需要逐點掃描整個視場并疊加Z軸層切，數據采集時間較長，成像速度相對較慢。

4.圖像質量與適用性：超景深顯微鏡使用白光LED照明，生成的二維圖像色彩真實、視覺直觀，適合快速觀察與文檔記錄。共聚焦顯微鏡則提供單色或偽彩色圖像，但因有效濾除了雜散光，圖像對比度和信噪比極高，尤其適用于高反光、低反射率或表面結構復雜的樣品。

#Photonixbay.

應用領域的選擇依據

1.共聚焦顯微鏡的應用

共聚焦顯微鏡的核心價值在于“高分辨率”與“高精度”。它能夠清晰呈現納米級臺階、精細線條和微小缺陷，尤其擅長測量高反光材料（如拋光金屬、晶圓）的表面形貌。其在半導體晶圓缺陷檢測、MEMS器件結構分析、高精度表面粗糙度測量等尖端工業與科研領域占據主導地位。

2.超景深顯微鏡的應用

超景深顯微鏡的主要優勢在于“大景深”與“高效率”。其單次掃描即可獲得從樣品頂部到底部均清晰的全聚焦圖像，且操作直觀簡便，因此在PCB電路板檢測、機械零部件外觀檢查、斷口形貌分析、礦物觀察以及教學演示等對橫向分辨率要求不極致、但對成像速度和操作便捷性要求較高的宏觀檢測領域應用廣泛。

綜上，共聚焦顯微鏡與超景深顯微鏡雖同屬光學三維形貌測量設備，但原理迥異，性能互補。共聚焦顯微鏡則依靠激光點掃描與共軛針孔濾波，追求極致的橫向分辨率、信噪比與納米級Z軸精度，專攻微觀精細結構的定量分析；而超景深顯微鏡以白光光源、圖像融合技術為基礎，側重于實現快速、大景深、真實色彩的宏觀至介觀尺度觀察。

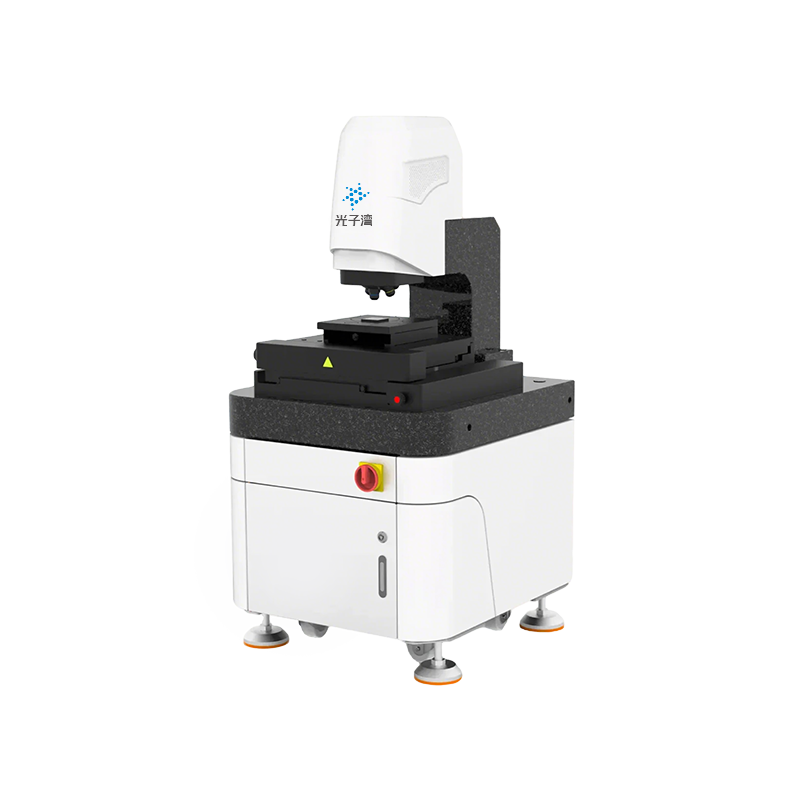

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
