AB羅克韋爾EtherNet/IP轉TCP/IP通訊實戰——新能源20GWh儲能電池PACK生產線案例

一、項目背景

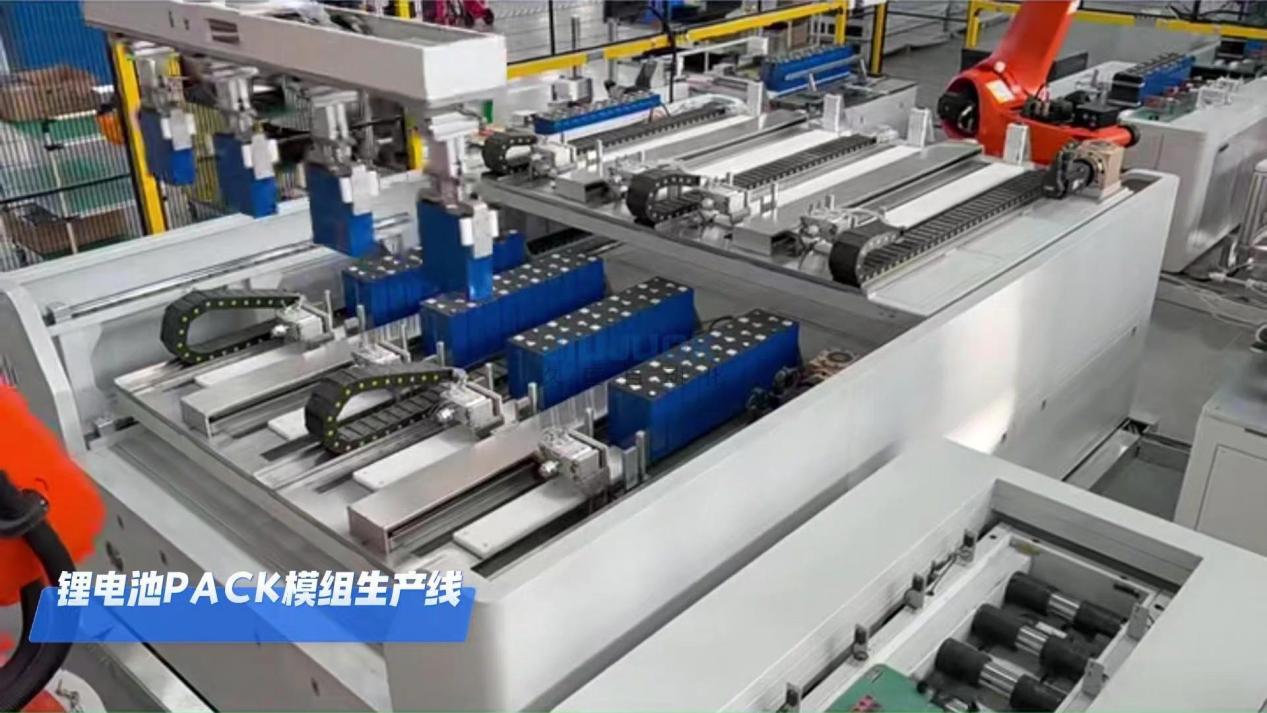

新能源儲能行業是當下工業自動化領域政策扶持力度大、市場增速快、發展前景極為廣闊的核心賽道，儲能電池PACK生產線的智能化、自動化水平，直接決定企業產能規模、產品一致性與市場競爭力。華東某頭部新能源企業，為搶抓2026年儲能行業爆發紅利，新建一條20GWh大型工商業儲能電池PACK自動化生產線，主打儲能模組裝配、電芯檢測、PACK組裝、成品入庫全流程自動化作業，目標實現高效、穩定、規?；a(chǎn)，滿足下游儲能電站與工商業儲能項目的大批量供貨需求。

該生產線采用分布式控制與集中調度相結合的架構，核心控制層與現場執行層存在明顯的協議差異：產線核心主控系統選用 AB羅克韋爾CompactLogix系列PLC ，作為整線調度核心，采用專屬 EtherNet/IP總線協議 ，負責整線生產邏輯控制、電芯上料調度、模組裝配時序協調、PACK成品檢測指令下發、產線異常停機管控等核心功能，依托EtherNet/IP協議的穩定性，保障整線調度的可靠性；而現場執行層包含大量 TCP/IP協議設備 ，涵蓋工業視覺檢測相機、電芯溫度數據采集器、AGV調度終端、MES系統對接終端、遠程監控觸摸屏、以太網IO模塊等，這類設備均采用標準TCP/IP協議進行數據傳輸，負責現場工藝數據采集、視覺定位、狀態反饋、生產數據上傳等工作。

由于AB羅克韋爾PLC的EtherNet/IP協議與標準TCP/IP協議屬于不同的工業通訊規范，二者無法直接進行數據交互，形成了嚴重的總線協議壁壘，導致核心主控系統與現場TCP/IP設備完全割裂，整線工業自動化協同效率大打折扣，也直接阻礙了工業物聯網平臺的落地部署，成為制約產線達標投產的核心瓶頸。企業經過多輪技術選型與現場測試，最終選用塔訊TX 181-RE-EI**** S/TCPIP總線協議網關 ，搭建EtherNet/IP從站轉TCP/IP的穩定通訊鏈路，徹底破解協議不通難題。

二、項目核心痛點

1.協議壁壘導致數據斷層 ：AB羅克韋爾EtherNet/IP主控?zé)o法直接與現場TCP/IP視覺相機、數據采集器、AGV終端通訊，現場工藝參數、設備運行狀態無法實時回傳至主控PLC，主控調度指令也無法精準下發至執行設備，整線設備各自獨立運行，協同性極差。

2.生產效率遠低于設計標準 ：因數據交互滯后，電芯上料、模組裝配、檢測工序節拍失步，原設計18秒/模組的生產節拍，實際運行長達25秒/模組，20GWh產能目標難以實現，生產效率低下。

3.產品質量管控滯后 ：TCP/IP協議的電芯溫度、電壓采集數據無法實時上傳至羅克韋爾PLC，異常數據無法及時觸發報警，不合格模組流入下道工序，產品次品率高達1.3%，遠超行業0.5%的優質標準，生產成本損耗劇增。

4.工業物聯網落地受阻 ：現場數據采集器無法將全流程工藝數據穩定上傳，缺乏專業物聯網網關實現協議轉換與數據轉發，MES系統、生產監控平臺無法獲取實時生產數據，數字孿生、遠程監控、工藝優化等工業物聯網功能完全無法落地。

5.運維難度大、故障排查慢 ：兩套協議系統獨立運行，故障信息無法同步，出現產線停機、設備異常時，運維人員需分別排查EtherNet/IP與TCP/IP設備，故障定位耗時久，產線有效運轉率不足80%，運維成本居高不下。

三、網關核心功能簡介

針對本項目EtherNet/IP轉TCP/IP的核心需求，塔訊TX 181-RE-EIS/TCPIP總線協議網關作為專業的工業網關與 智能網關 ，專為解決羅克韋爾PLC與標準TCP/IP設備異構通訊難題設計，核心功能完全適配儲能電池PACK生產線需求：其一，實現EtherNet/IP從站轉TCP/IP雙向透明數據傳輸，無需修改AB羅克韋爾PLC程序與現場TCP/IP設備參數，即可實現毫秒級數據交互，徹底打破總線協議壁壘；其二，內置高性能數據采集器模塊，可同步采集羅克韋爾PLC調度指令與現場TCP/IP設備的工藝數據、運行狀態，支持?jǐn)?shù)據標準化轉發，完美適配工業物聯網數據上傳需求，助力產線智能化升級；其三，工業級硬件設計，寬溫運行、強抗干擾，適配儲能產線多設備電磁干擾復雜環境，具備斷線重連、數據緩存功能，杜絕數據丟失與通訊中斷；其四，支持網頁端可視化配置，無需專業編程軟件，EtherNet/IP從站參數與TCP/IP通訊參數一鍵配置，兼容各類標準TCP/IP設備，部署便捷、調試高效，大幅降低現場實施難度。

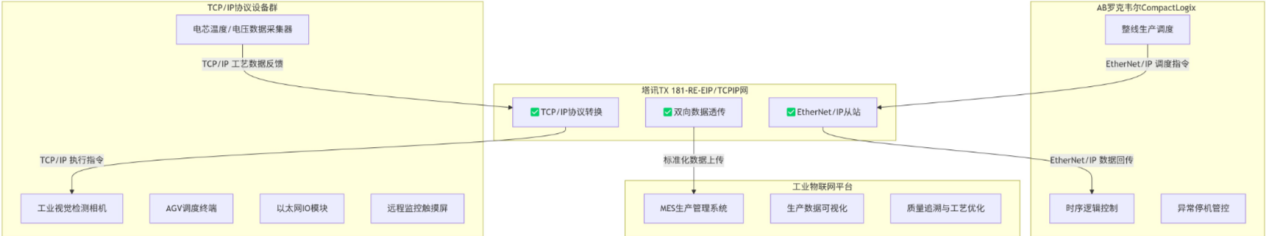

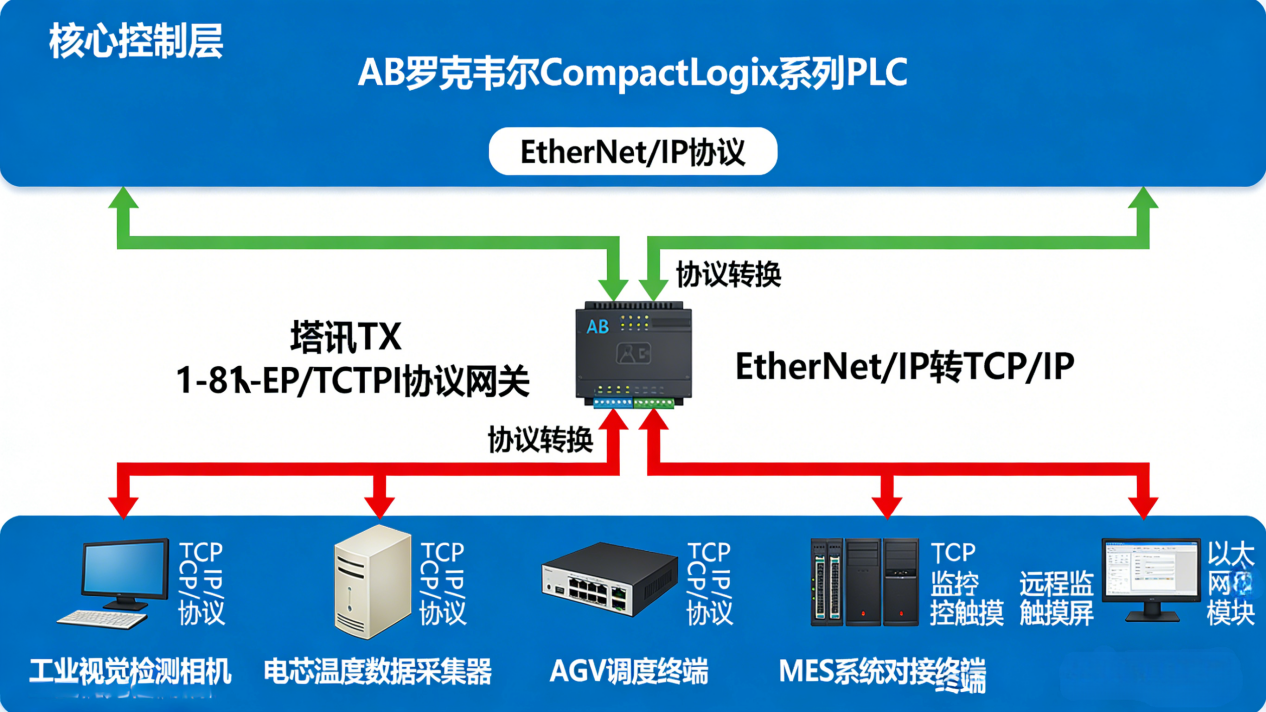

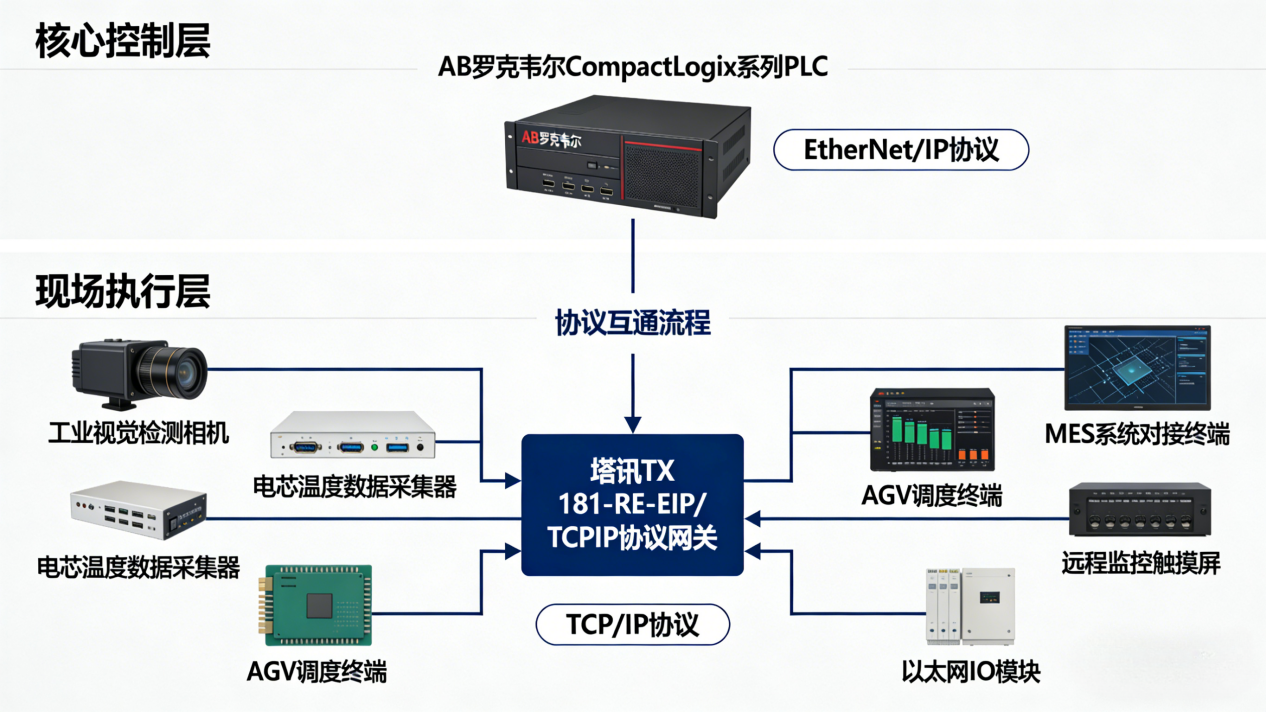

四、系統結構拓?fù)鋱D

五、現場設備實施配置步驟

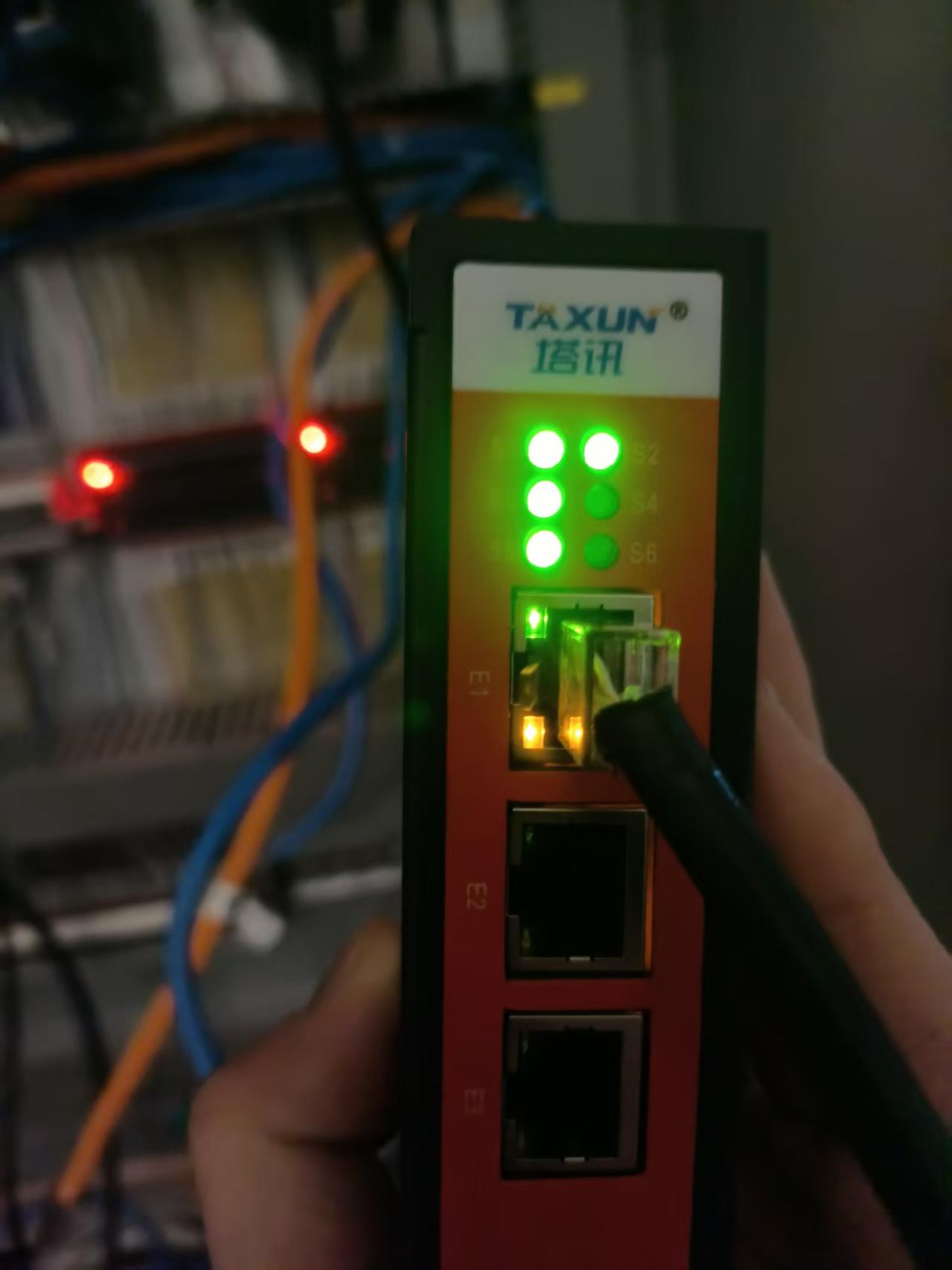

1.硬件安裝與接線 ：將塔訊TX 181-RE-EI**** S/TCPIP網關導軌式安裝在產線中央控制柜內，遠離變頻器、伺服電機等強電磁干擾源；采用工業級屏蔽以太網線，將網關EtherNet/IP端口與AB羅克韋爾PLC的以太網接口直連，TCP/IP端口接入產線工業交換機，與現場視覺相機、數據采集器等TCP/IP設備組網；接通24V直流工業電源，檢查網關電源指示燈、EtherNet/IP通訊燈、TCP/IP通訊燈，確認正常亮起無報錯，完成硬件部署。

2.網關基礎參數配置 ：使用調試電腦連接至網關配置網口，設置電腦與網關同一網段，登錄網頁端配置界面；首先配置網關IP地址、子網掩碼、網關地址，確保與AB羅克韋爾PLC、現場TCP/IP設備處于同一局域網；隨后開啟EtherNet/IP從站模式，設置從站節點號，匹配羅克韋爾PLC的EtherNet/IP通訊參數；配置TCP/IP工作模式（客戶端/服務器），設置通訊端口號，適配現場各類TCP/IP設備的通訊規范。

3.數據映射與協議匹配 ：在網關配置界面建立雙向數據映射表，將AB羅克韋爾PLC內的生產調度指令、啟?？刂啤⒐に噮?shù)等標簽數據，映射至TCP/IP設備對應的數據寄存器；將現場TCP/IP設備的電芯溫度、視覺定位數據、AGV狀態、檢測結果等數據，映射至羅克韋爾PLC的輸入數據區；完成映射后校驗數據長度與格式，確保EtherNet/IP與TCP/IP協議數據精準互通，無錯位、無丟失。

4.PLC組態與聯動調試 ：在AB羅克韋爾Studio 5000編程軟件中，添加網關對應的EtherNet/IP從站模塊，導入網關EDS設備描述文件，配置I/O數據長度與通訊周期；下載程序至PLC，先進行單設備點對點通訊測試，驗證指令下發與數據回傳正常；再開展整線聯動調試，模擬電芯上料、模組裝配、檢測、入庫全流程，連續試運行24小時，排查數據延遲、丟包問題，優化通訊響應速度。

六、項目應用效果

通過塔訊TX 181-RE-EI**** S/TCPIP網關部署實施后，徹底解決AB羅克韋爾EtherNet/IP與TCP/IP設備的協議壁壘，實現工業自動化與工業物聯網深度融合，產線運行狀態全面優化：一是數據交互延遲降至5ms以內，主控PLC與現場TCP/IP設備實現實時協同，生產節拍從25秒/模組優化至17秒/模組，遠超18秒的設計目標，20GWh產能順利達成，生產效率提升32%；二是電芯溫度、電壓等關鍵數據實時上傳至主控系統，異常情況秒級觸發報警，次品率從1.3%降至0.4%，達到行業優質標準，原材料損耗成本大幅降低；三是網關作為專業物聯網網關，配合內置數據采集器，實現全流程生產數據穩定上傳，工業物聯網平臺與MES系統成功落地，實現遠程監控、生產數據統計、工藝參數優化、質量追溯全功能覆蓋；四是整線設備集中管控，故障信息同步上傳，運維人員可快速定位異常，故障排查時間縮短75%，產線有效運轉率提升至96%，運維成本大幅下降。

同時，該網關的協議轉換穩定性經過長期驗證，產線24小時連續運行無通訊中斷、無數據丟包，完全適配儲能行業規?；⑦B續化生產需求，為企業后續產線擴產、智能化升級奠定了堅實基礎。

七、項目實施前后效果對比

八、案例總結

新能源儲能行業作為工業自動化領域的高前景主流賽道，產線中多協議設備共存是普遍現象，AB羅克韋爾EtherNet/IP協議與標準TCP/IP設備的通訊壁壘，是制約儲能產線自動化、智能化升級的典型難題。本次20GWh儲能電池PACK生產線項目中，塔訊TX 181-RE-EI**** S/TCPIP總線協議網關憑借專業的協議轉換能力，作為核心工業網關與智能網關，成功實現EtherNet/IP從站轉TCP/IP雙向穩定通訊，徹底打通了核心主控與現場執行設備的數據鏈路。

該方案無需改動原有設備程序與硬件架構，部署便捷、見效快，不僅解決了設備協同不暢、生產效率低、質量管控難的核心痛點，更通過數據采集器與物聯網網關功能，助力企業完成工業物聯網升級，實現了產線數字化、智能化管控。本案例具備極強的可復制性，可廣泛應用于新能源儲能、鋰電制造、汽車零部件、精密電子等眾多主流行業，適用于所有AB羅克韋爾PLC對接TCP/IP設備的異構通訊場景，是企業突破總線協議壁壘、提升工業自動化水平、落地工業物聯網的優質解決方案，也為同類多協議融合改造項目提供了成熟的實戰參考。
