      基于Modbus TCP/IP的MCGS與匯川H5U PLC遠程無線監控方案

      達泰電子 ? 來源：達泰電子 ? 2026-03-28 15:12 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      測試設備與參數

      PLC型號：匯川H5U*2臺

      觸摸屏：MCGS-TPC7031KT*1臺

      無線通訊終端：達泰DTD419MB*2塊

      主從關系：1主2從

      通訊接口：RJ45接口

      供電：12-24VDC

      通訊協議：ModbusTCP/IP

      傳輸距離：100米，1KM

      本方案聚焦于MCGS觸摸屏與匯川H5U PLC之間的無線以太網通信架構，基于ModbusTCP/IP協議，構建穩定可靠的自組網無線傳輸通道。通過引入達泰日系PLC無線通訊終端DTD419MB作為核心硬件，實現無需布線的即插即用式連接，為智能制造車間提供一套經濟實用、快速落地的無線通訊解決方案。


      接線方式

      1觸摸屏與DTD418MB接線

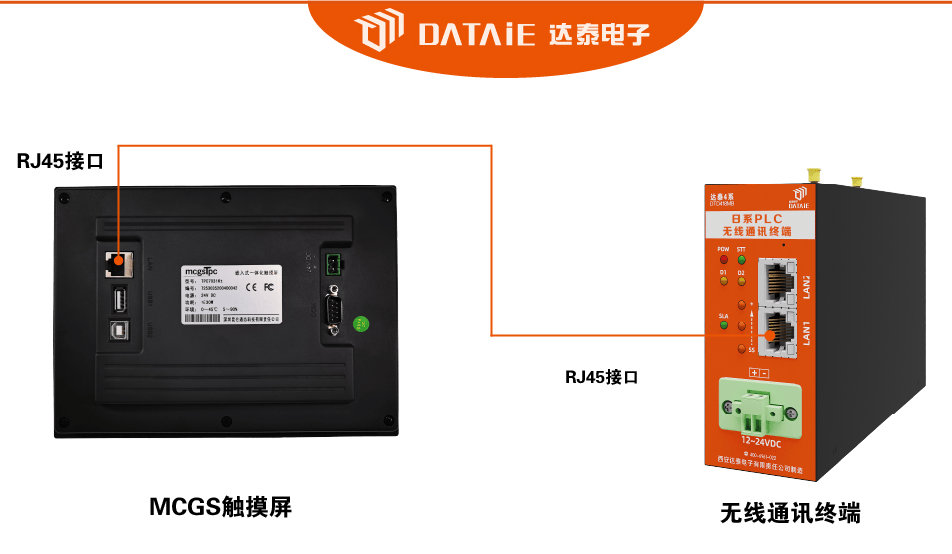

      用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入上位機的RJ45接口。

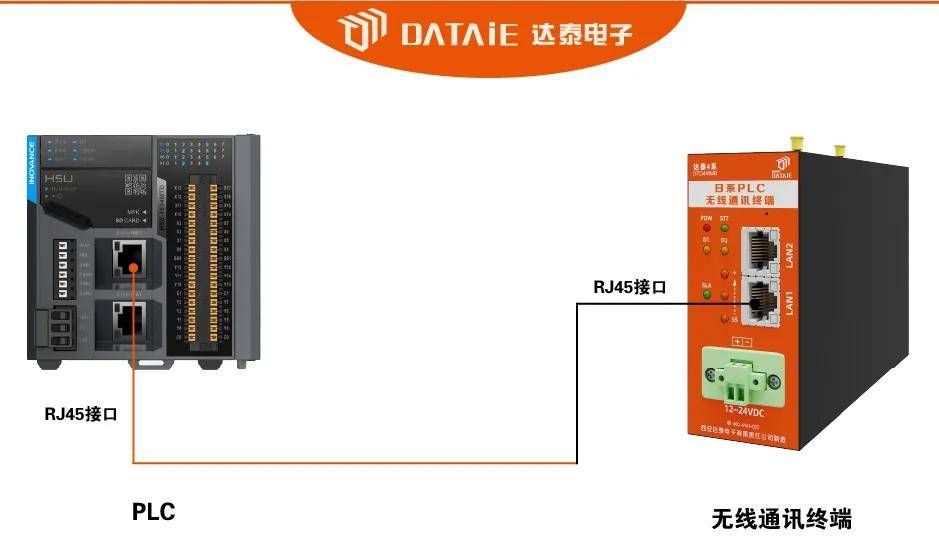

      2匯川PLC與達泰DTD419MB接線

      用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入H5U的RJ45接口。


      觸摸屏配置

      程序源代碼在文件夾中，可通過達泰技術人員索要學習交流。


      1.系統參數設置

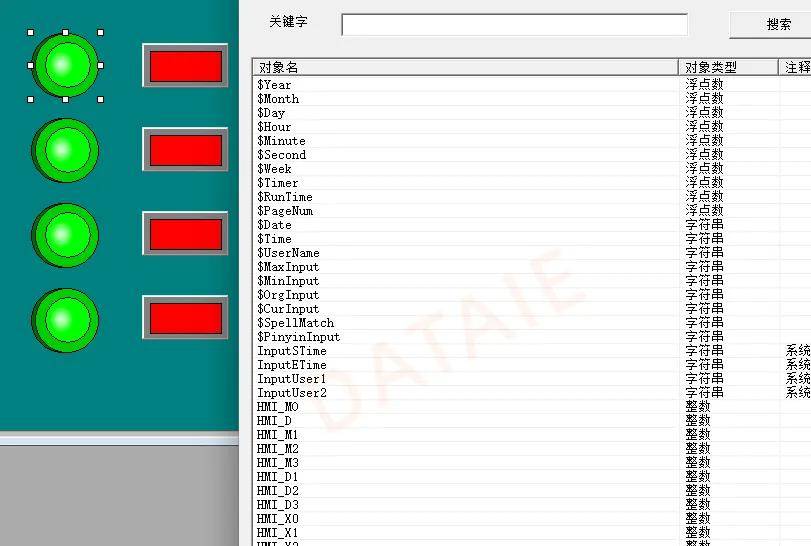

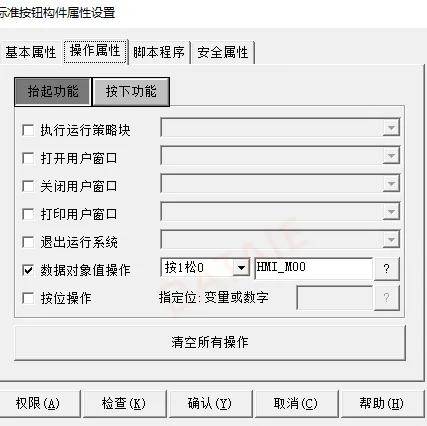

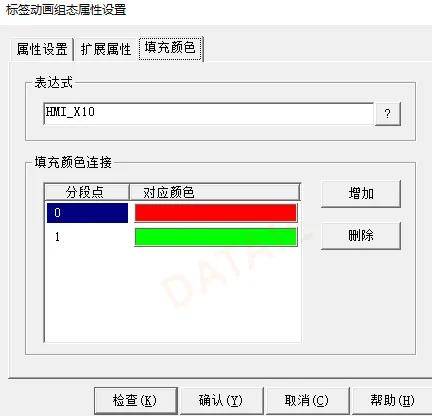

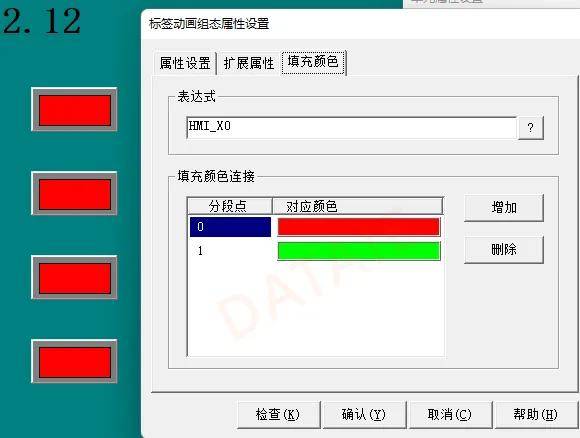

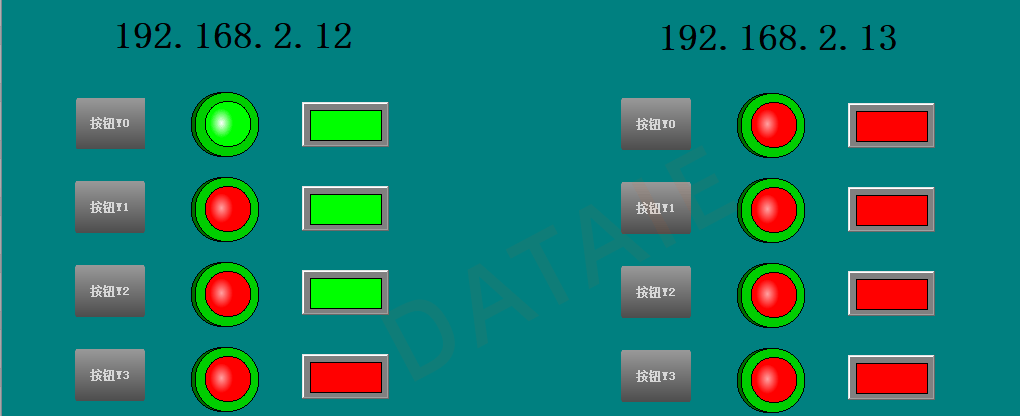

      2.觸摸屏畫面的制作

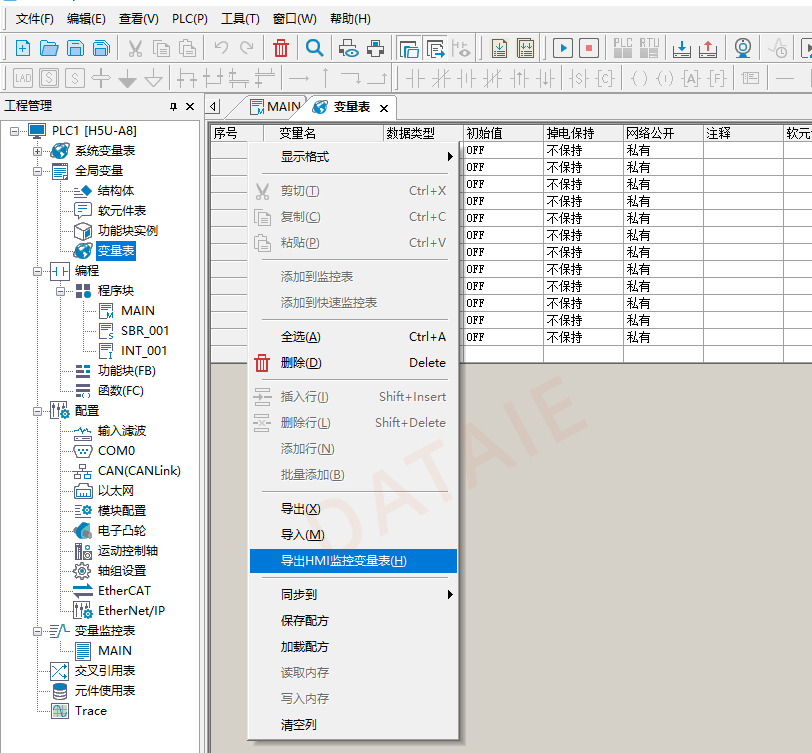

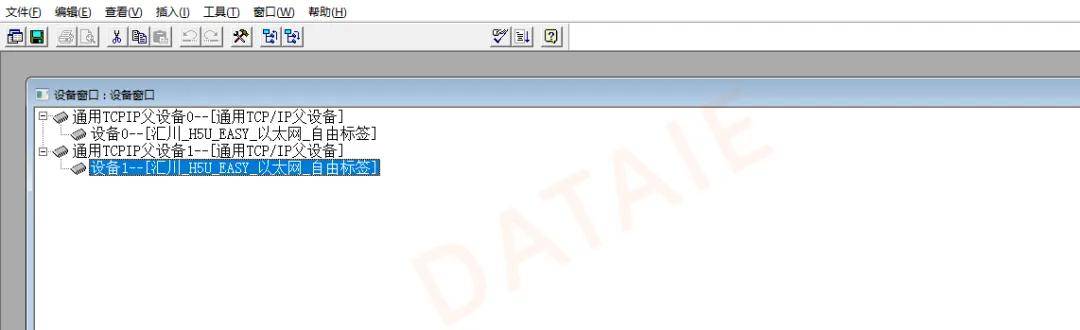

      3.從站設置

      1號從站的I點設置


      1號從站的Q點設置


      2號從站的I點設置


      2號從站的Q點設置

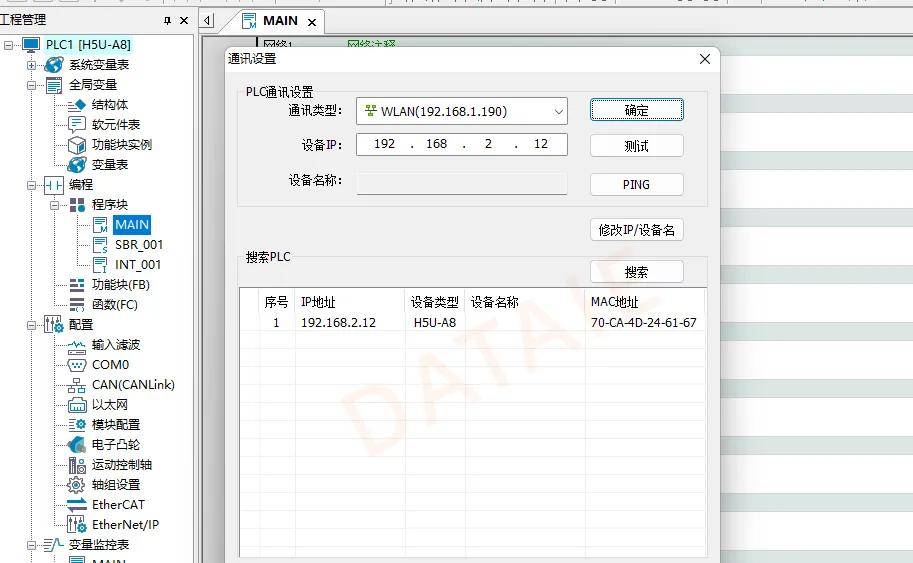

      PLC程序的下載

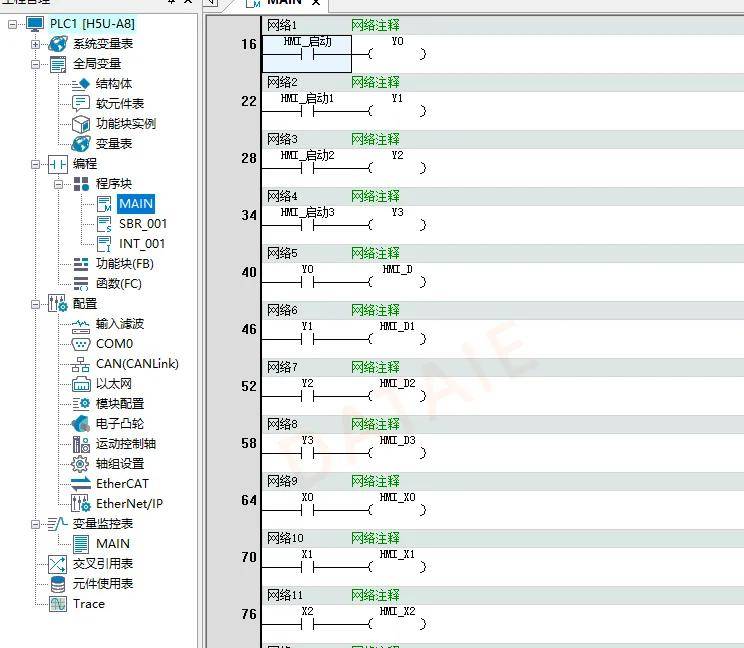

      1.簡單程序編寫

      wKgZO2nHf2CALD5bAADzGKXnUtE32.jpegwKgZPGnHf2GAPpbGAAD-sBVASdc97.jpegwKgZO2nHf2GAQ8nMAAB789biLNs896.png

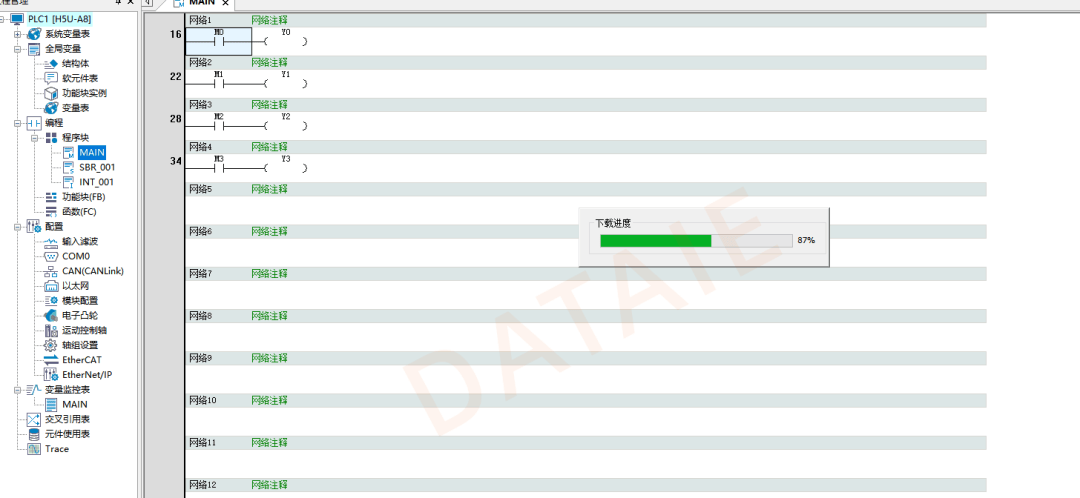

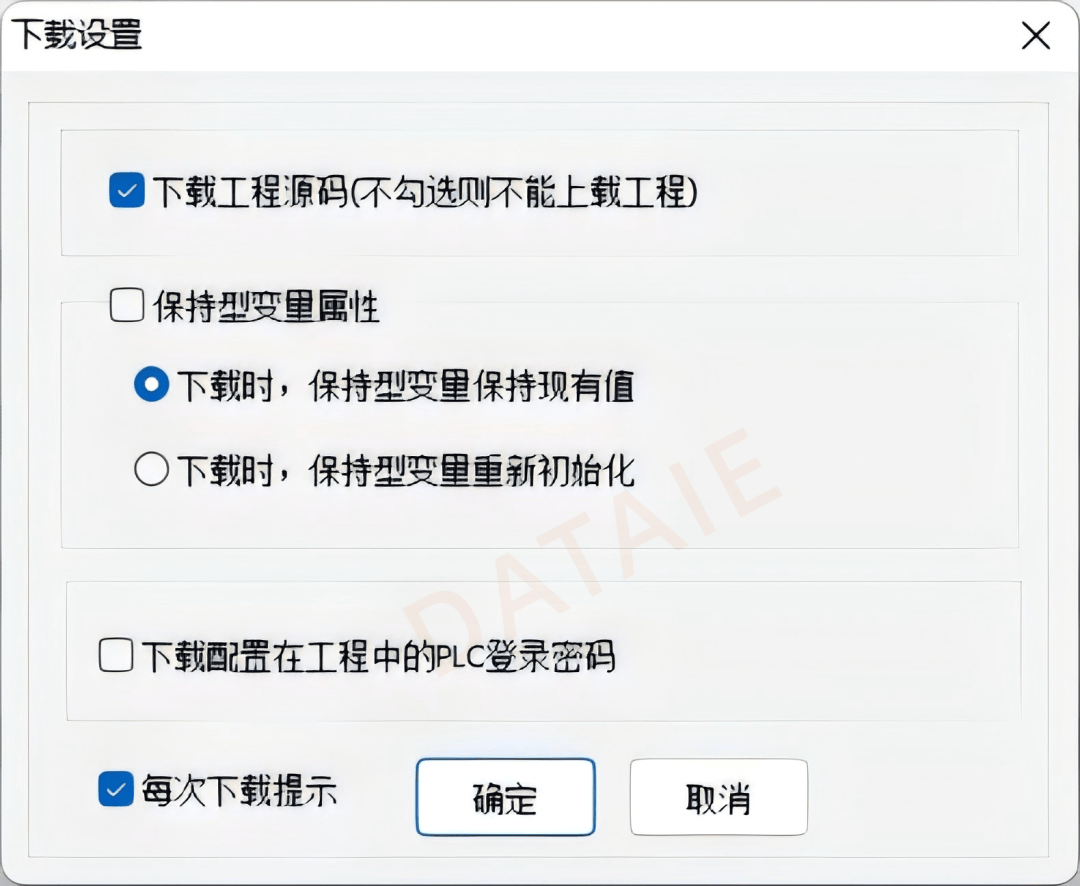

      2.下載程序到CPU

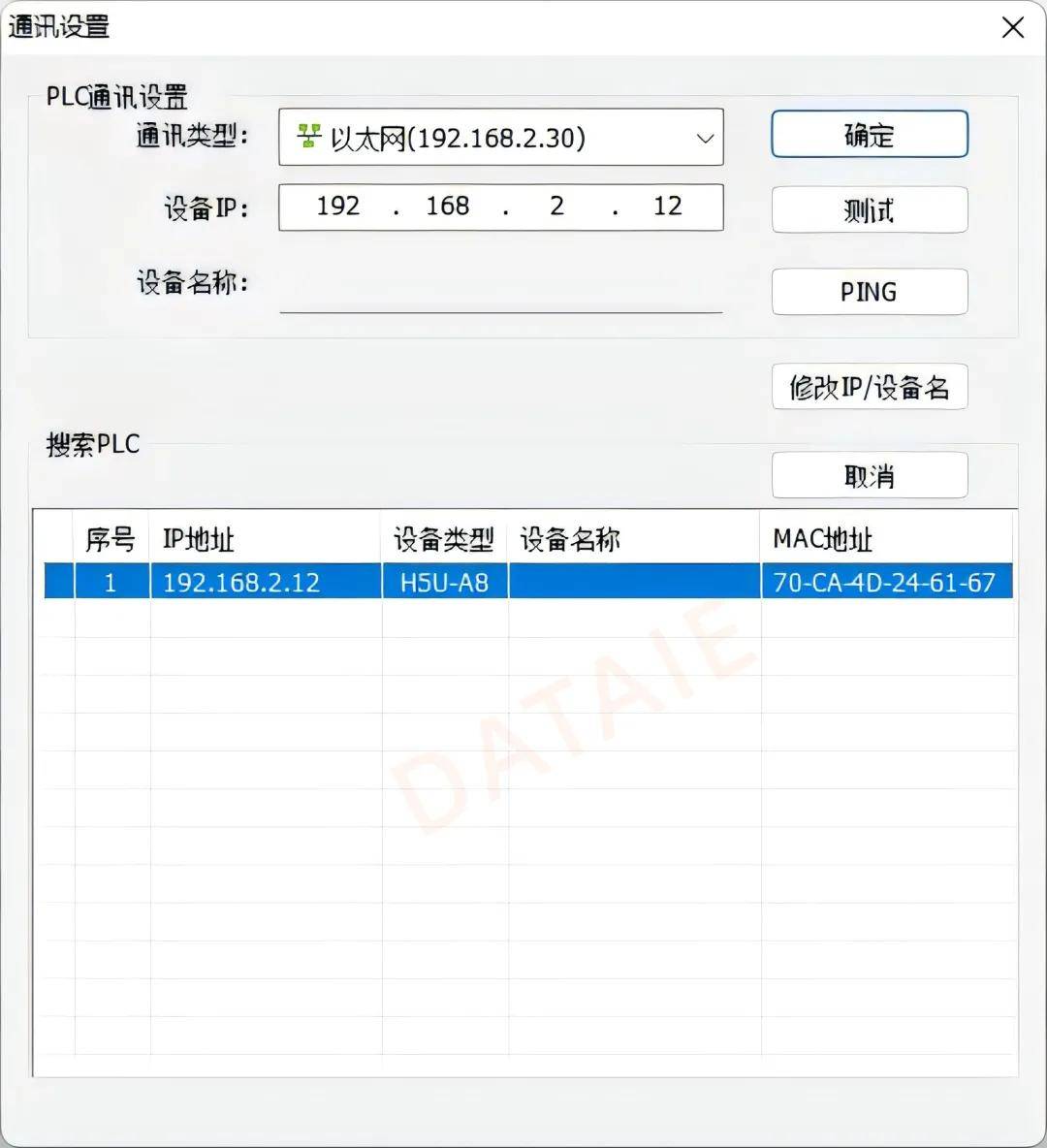

      wKgZPGnHf2KAO43yAAEkVEZntp035.jpegwKgZPGnHf2KABen9AANv2BDiU4Q209.pngwKgZO2nHf2OAYya8AAB8XaDeTHM754.png

      測試方法

      1. 觸摸屏的指示燈可以監測PLC的輸入點狀態；

      2. 觸摸屏上按鈕可以控制PLC的輸出點。
