在工業自動化系統中，隨著設備布局日益靈活、產線移動性增強以及現場布線復雜度提升，傳統有線通訊方式已難以滿足快速部署與動態調整的需求。尤其在多PLC協同控制場景下，觸摸屏作為人機交互核心終端，需實時采集PLC數據并下發操作指令，若受限于物理線路，則易導致施工成本高、維護困難及擴展性差等問題。

方案概述

本方案聚焦于MCGS觸摸屏與匯川H5U PLC之間的無線以太網通信架構，基于ModbusTCP/IP協議，構建穩定可靠的自組網無線傳輸通道。通過引入達泰日系PLC無線通訊終端DTD419MB作為核心硬件，實現無需布線的即插即用式連接，為智能制造車間提供一套經濟實用、快速落地的無線通訊解決方案。

測試設備與參數

PLC型號：匯川H5U*2臺

觸摸屏：MCGS-TPC7031KT*1臺

無線通訊終端：達泰DTD419MB*2塊

主從關系：1主2從

通訊接口：RJ45接口

供電：12-24VDC

通訊協議：ModbusTCP/IP

傳輸距離：100米，1KM

接線方式

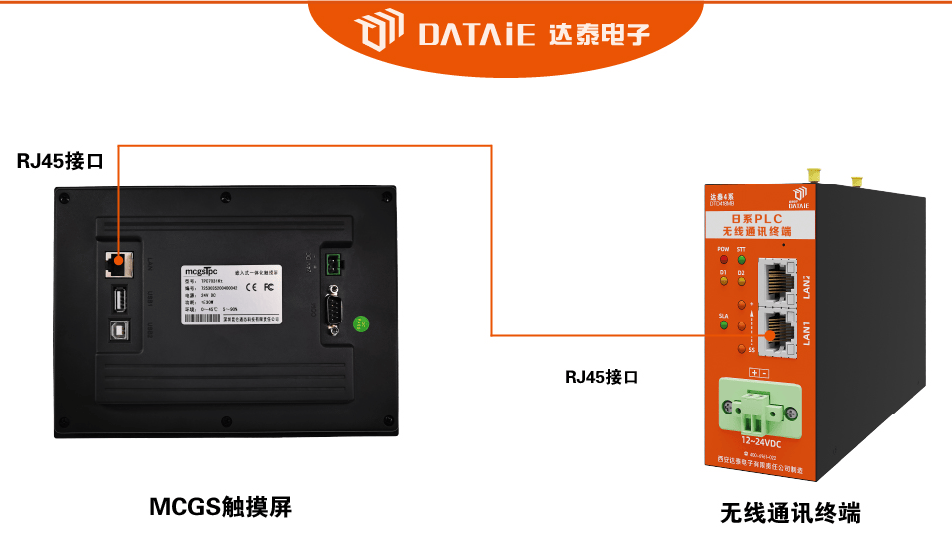

1觸摸屏與DTD418MB接線

用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入上位機的RJ45接口。

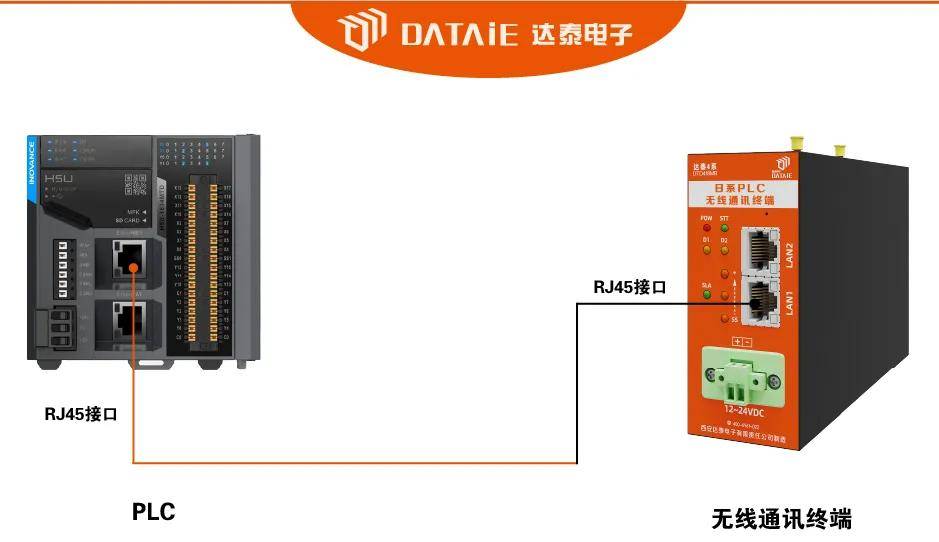

2匯川PLC與達泰DTD419MB接線

用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入H5U的RJ45接口。

觸摸屏配置

程序源代碼在文件夾中，可通過達泰技術人員索要學習交流。

1.系統參數設置

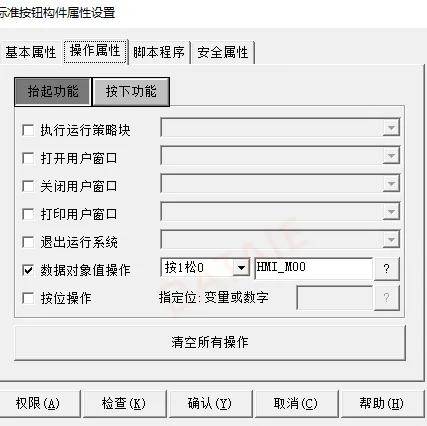

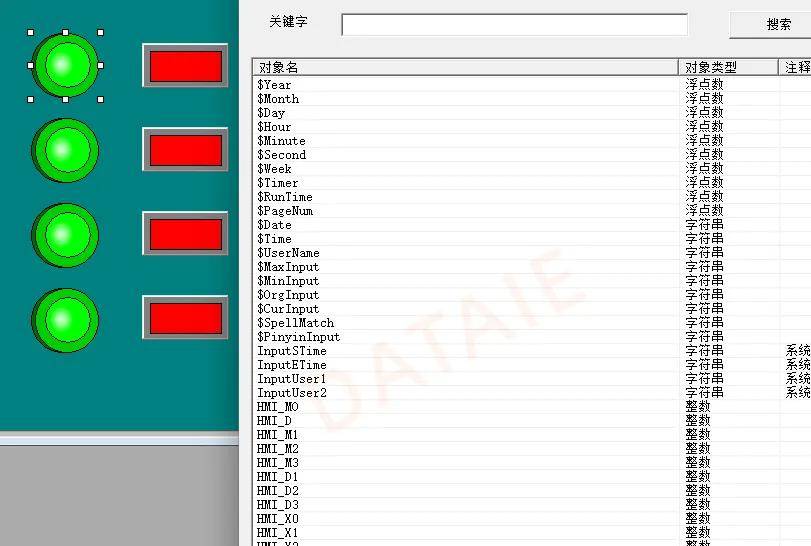

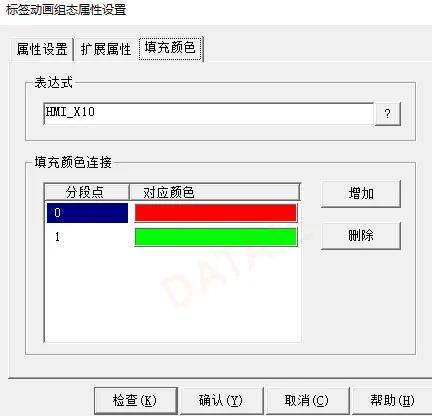

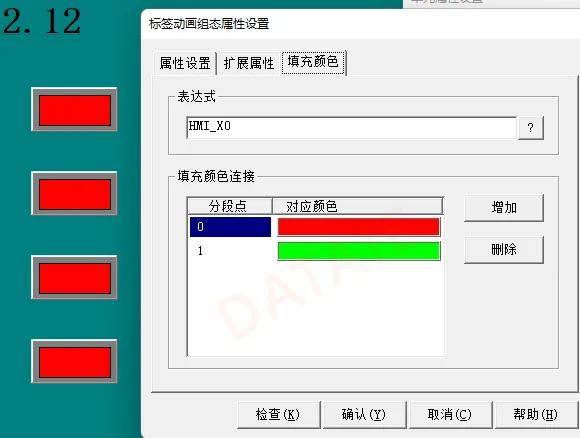

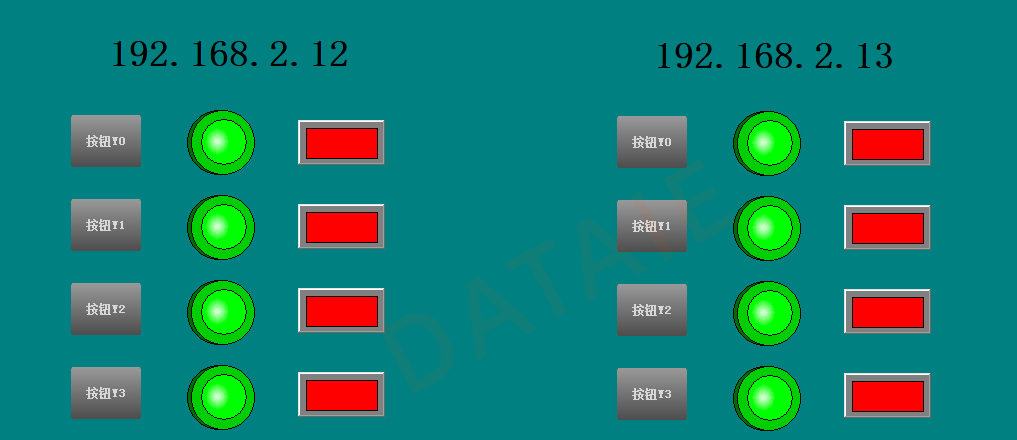

2.觸摸屏畫面的制作

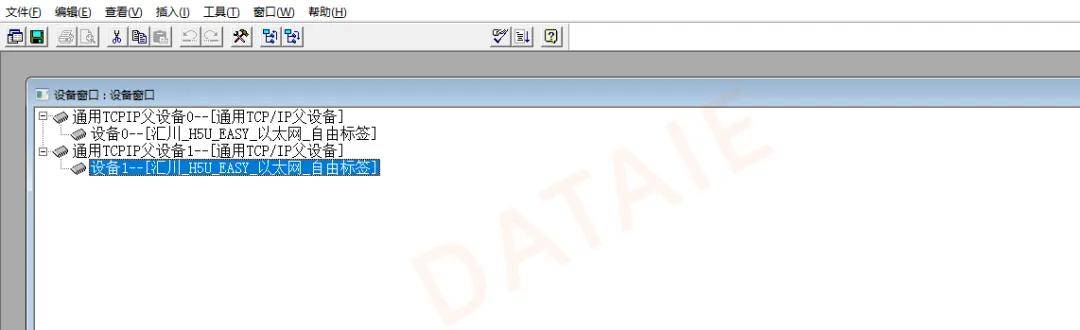

3.從站設置

1號從站的I點設置

1號從站的Q點設置

2號從站的I點設置

2號從站的Q點設置

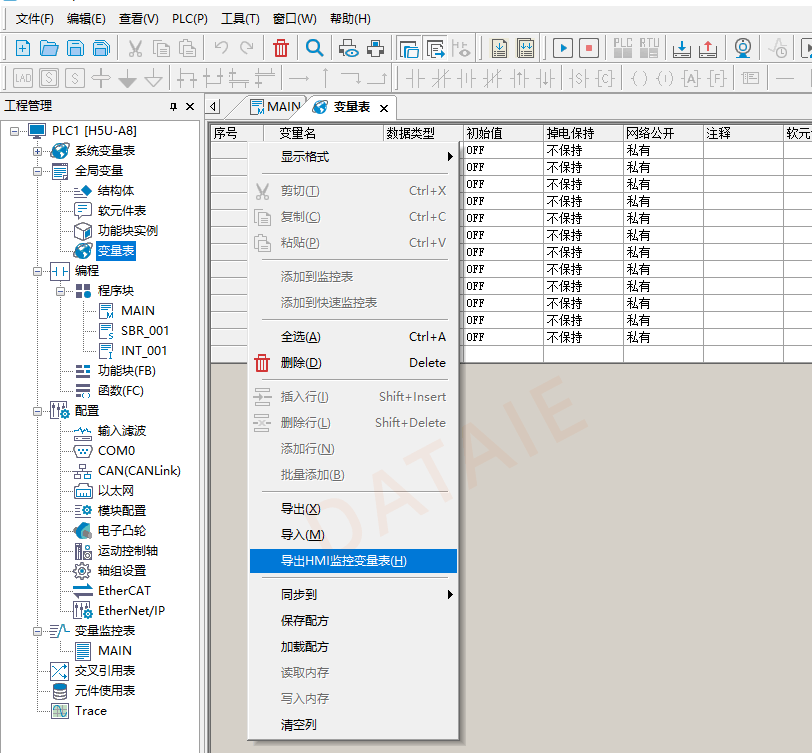

PLC程序的下載

1.簡單程序編寫

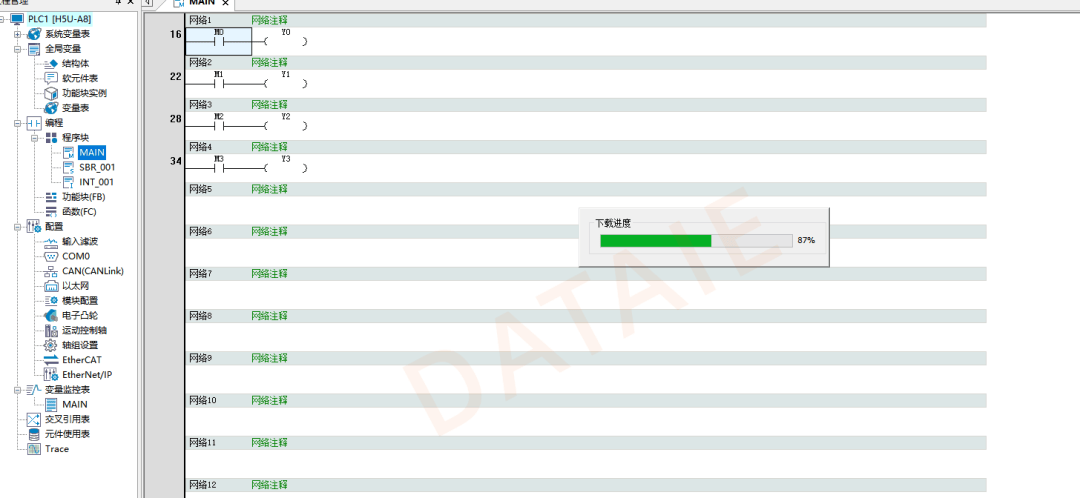

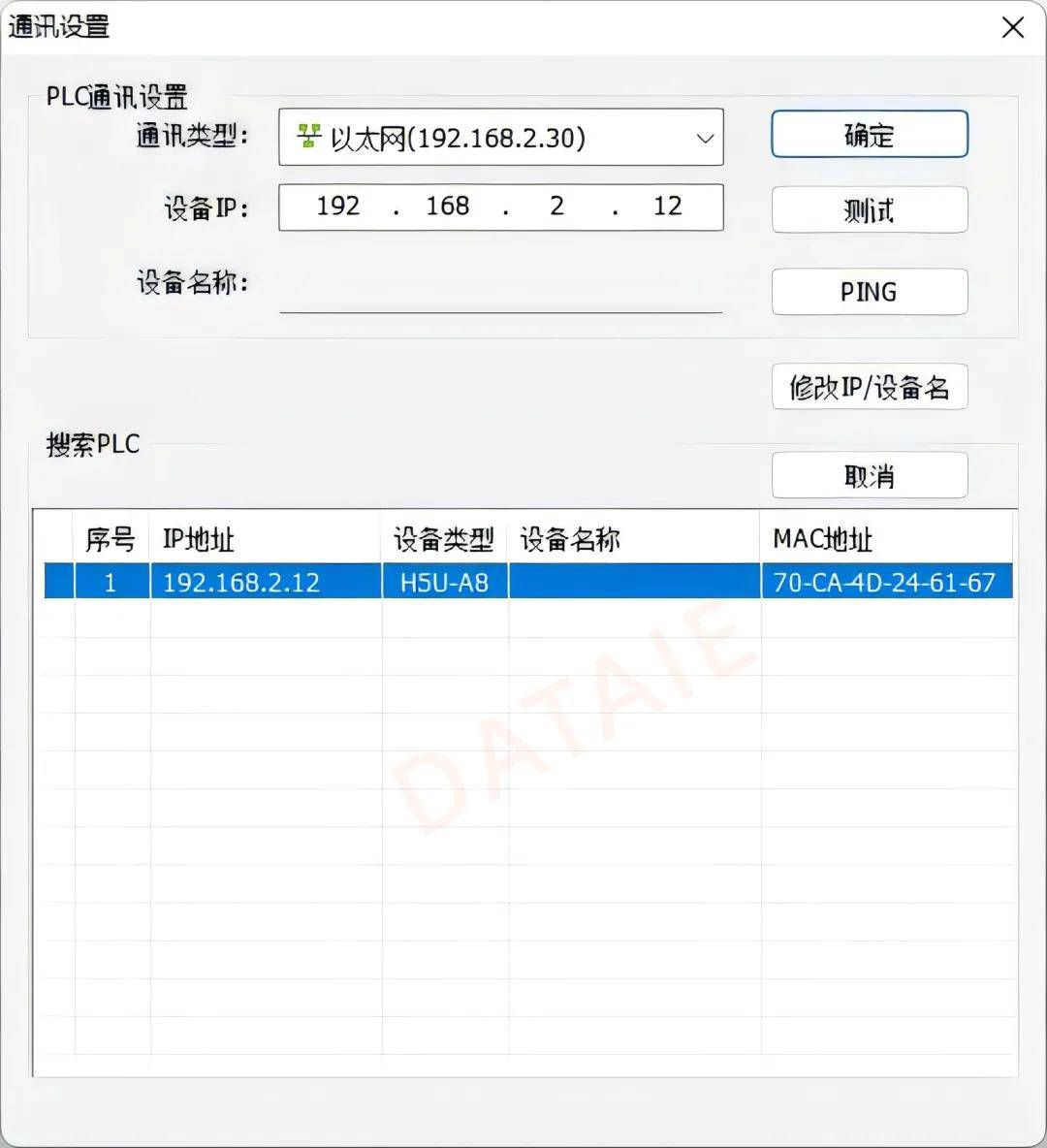

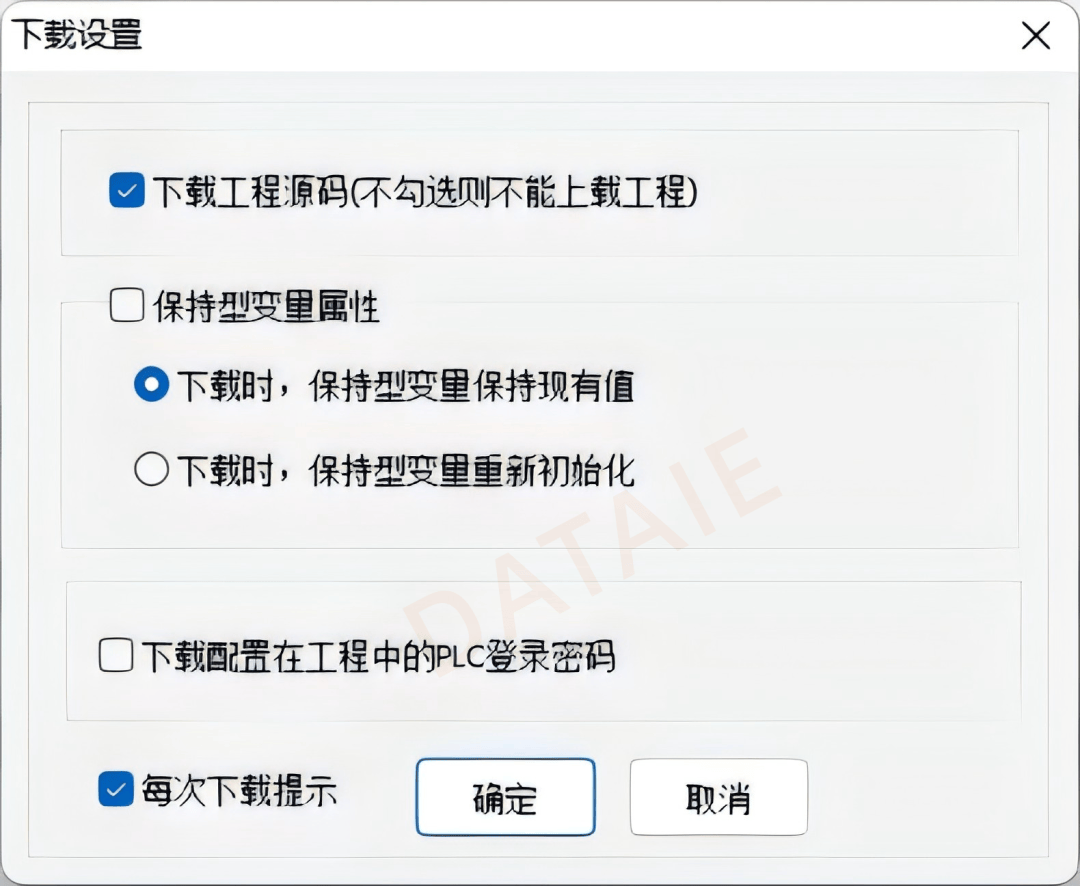

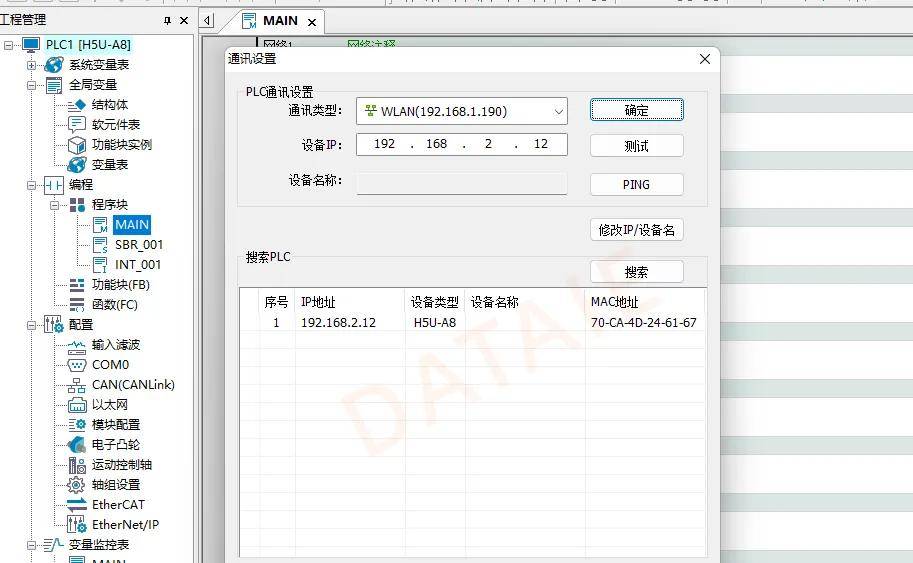

2.下載程序到CPU

測試方法

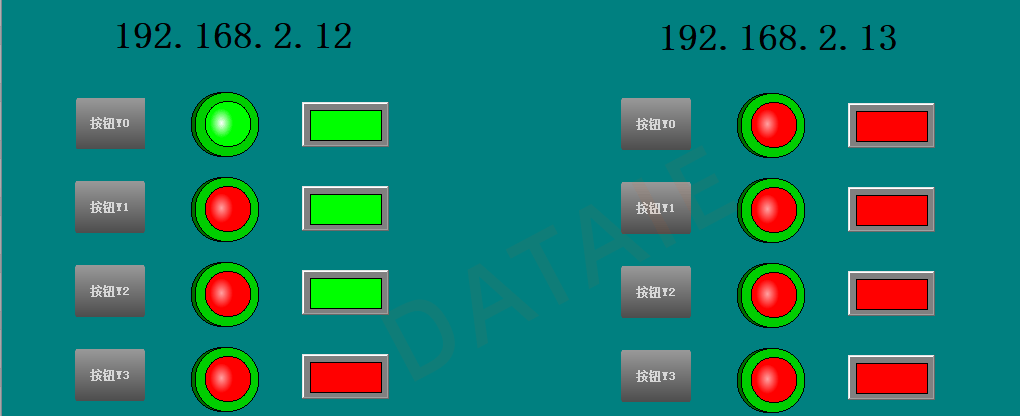

1. 觸摸屏的指示燈可以監測PLC的輸入點狀態；

2. 觸摸屏上按鈕可以控制PLC的輸出點。

測試結果詳見文件夾

本方案例程源代碼在《WinCC與S7-1200和S7-200SMT PLC無線以太網通信》文件內。

評論區留言獲取
