針對ab plc的無線通信需求，提供以下適配其協議的無線模塊及組網方案，支持RJ45接口的無線Modbus TCP/IP數據傳輸，適用于工業自動化場景下的遠程監控、設備互聯及控制指令無線傳輸。以下是適配方案及具體使用步驟：

一、觸摸屏與ab plc無線通信

下面以威綸通觸摸屏和2臺羅克韋爾AB820 PLC為例，介紹威綸通觸摸屏與多臺PLC的無線以太網通信實現過程。在本方案中采用了ab plc模塊——DTD418MB，作為實現無線通訊的硬件設備。

二、接線方式

1、觸摸屏與DTD418MB接線：

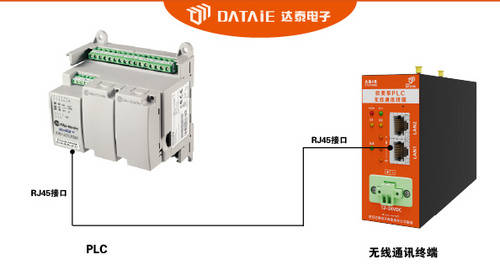

用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入觸摸屏的RJ45接口。

2、PLC與DTD418MB接線：

三、觸摸屏配置及PLC從站設置

1、系統參數設置

2、觸摸屏畫面制作

3、PLC從站設置：1號從站的I點、Q點設置

四、測試方法

1、觸摸屏的指示燈可以實時監測PLC的輸入點狀態。

2、觸摸屏的按鈕可以控制PLC的輸出點。

五、應用場景參考

適用于工廠內分散設備需要高速數據傳輸?shù)腶b plc組網，例如PLC與傳感器、觸摸屏、多PLC協同控制或與上位機系統的無線數據交互。

組態王與ab plc無線交互

使用ab plc模塊，通過RJ45接口和ModbusTCP/IP協議，實現ab plc與組態王的無線以太網通信，解決移動設備布線難題。

多PLC協同控制

通過ab plc模塊構建無線以太網，連接多個AB PLC，實現車間設備的高速數據同步與集中監控。

六、結語

ab plc模塊具備強大的兼容性與組網能力，不僅能與ab plc實現無縫對接，還可與組態軟件、觸摸屏、工控機等設備進行無線自組網通訊，支持點對點、點對多點通信模式。值得一提的是，它對其他主流PLC品牌同樣友好，諸如西門子、施耐德等歐美系PLC，均能在該模塊支持下順暢組網通訊，為工業自動化系統集成提供了多元、便捷的選擇。
