EtherNet/IP轉TCP/IP網關應用：信捷PLC工業自動化數據采集實戰案例

一、項目背景

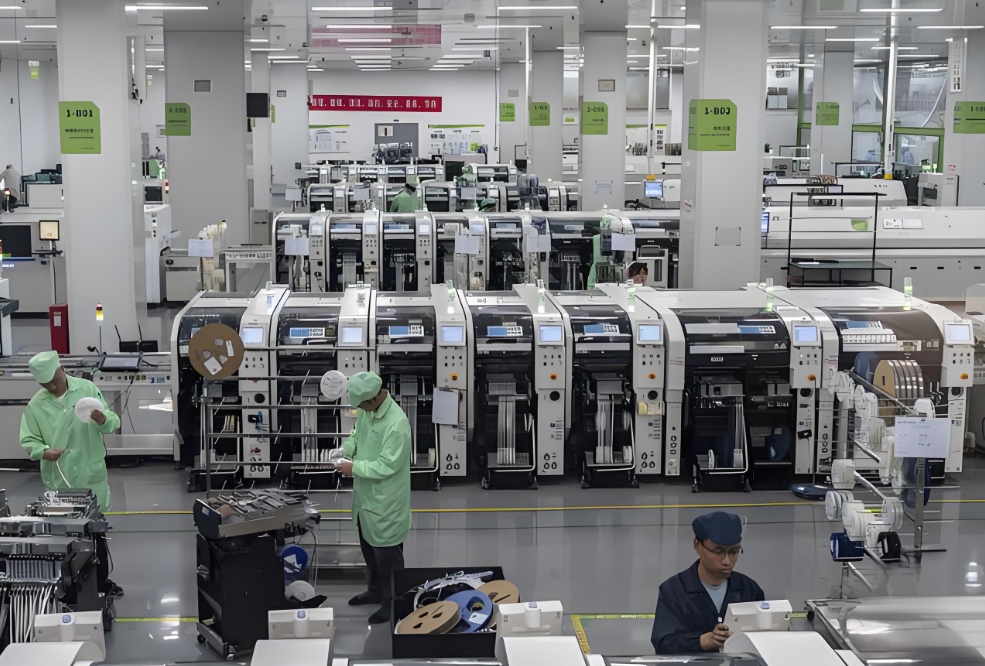

本次項目落地于國內某大型3C電子精密組裝工廠，聚焦智能手機中框自動化組裝產線，屬于當前工業自動化領域高增速、高前景的主流場景，也是工業物聯網落地的核心賽道。隨著消費電子行業對生產精度、效率、數字化管控要求持續提升，該產線采用國產頭部品牌信捷PLC****作為核心控制單元，依托EtherNet/IP總線協議實現產線伺服、氣缸、夾具等控制設備的閉環聯動，保障組裝精度與產能達標。

產線現場配套部署了大量標準TCP/IP協議設備，包括視覺定位相機、扭力監測模塊、溫濕度傳感器、物料掃碼器、工位運行記錄儀等，這類設備僅支持標準TCP/IP協議通信，與信捷PLC的EtherNet/IP工業總線協議底層不兼容，無法直接組網互通。工廠推進數字化車間改造，急需搭建完善的工業物聯網數據鏈路，實現生產數據全自動采集、設備狀態實時監控、工藝參數遠程可調，而協議壁壘成為升級核心瓶頸，亟需專用工業網關完成協議轉換，打通控制層與感知層的數據通道。

二、功能簡介

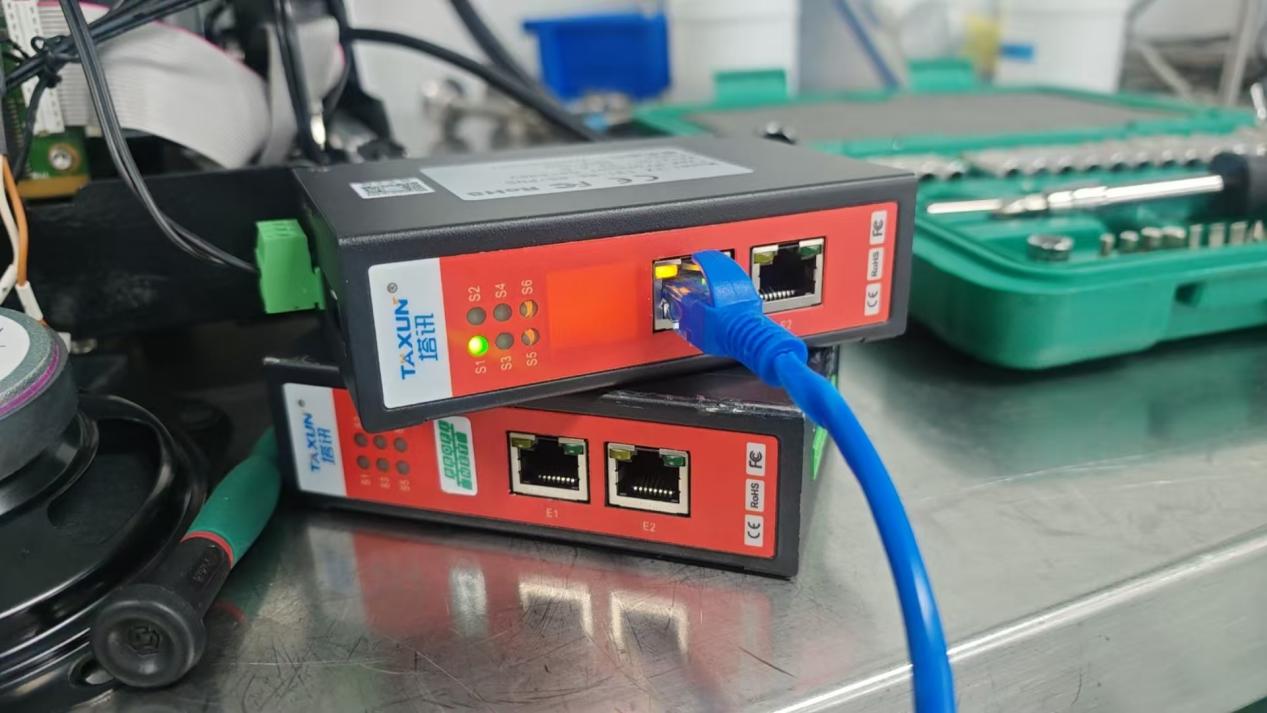

項目核心依托 塔訊TX 181-RE-EIS-TCPIP工業網關**** ，實現兩大核心功能，全面滿足工業自動化與工業物聯網升級需求：

1.EtherNet/IP轉TCP/IP雙向協議轉換 ：網關作為專用總線協議轉換設備，穩定以EtherNet/IP從站身份對接信捷PLC，同時以TCP/IP主站身份對接現場采集設備，實現控制指令下發、現場數據回傳的雙向透明傳輸，數據傳輸延遲≤5ms，無丟包，適配工業現場高實時性要求。

2.工業數據一站式采集上傳 ：網關兼具數據采集器功能，可批量采集多臺TCP/IP設備的運行參數、工藝數據、質量信息，完成數據標準化處理后，同步上傳至信捷PLC與工廠管理系統，支持?jǐn)帱c(diǎn)續傳、數據緩存，保障數據完整可追溯，助力工業物聯網數據中臺搭建。

設備采用工業級設計，寬溫運行、抗強電磁干擾，支持7×24小時不間斷工作，適配3C電子車間無塵、高節拍的嚴苛工況，配置界面簡潔，運維人員可快速上手。

三、系統架構與可視化拓?fù)鋱D

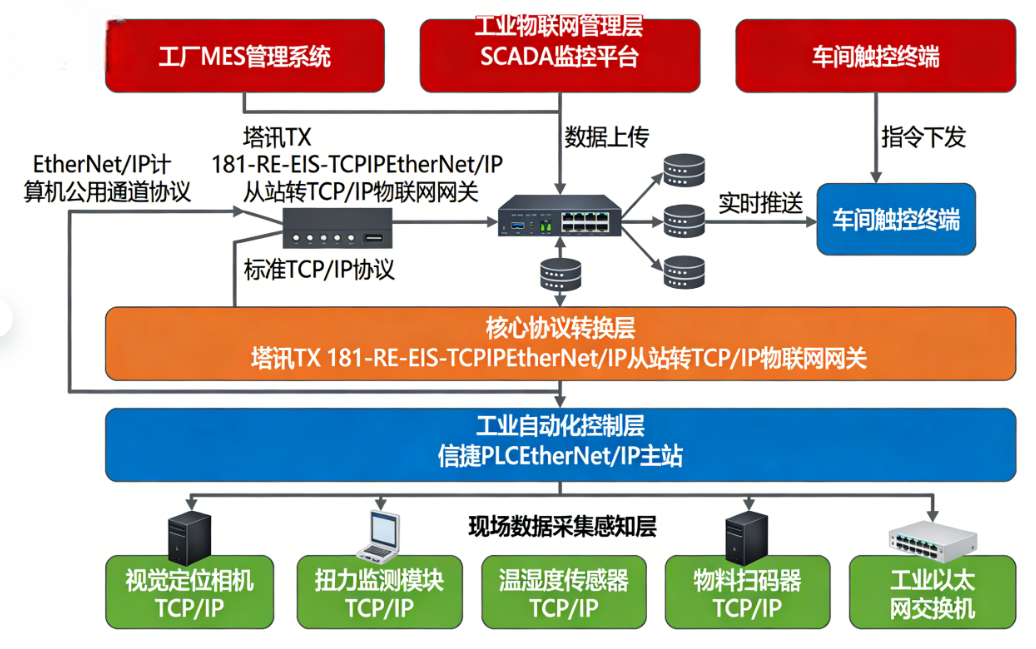

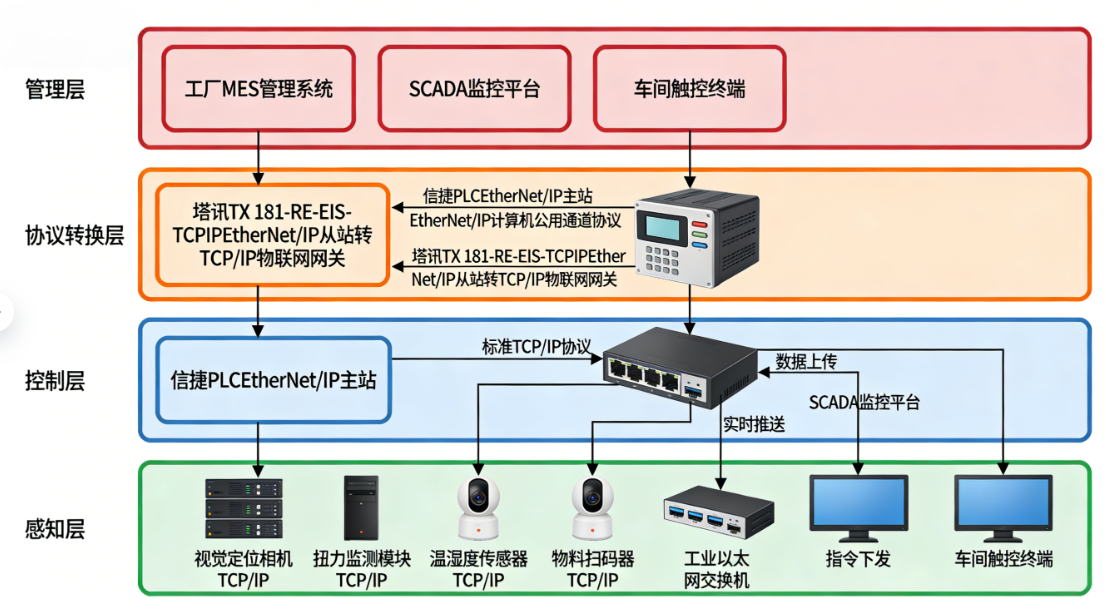

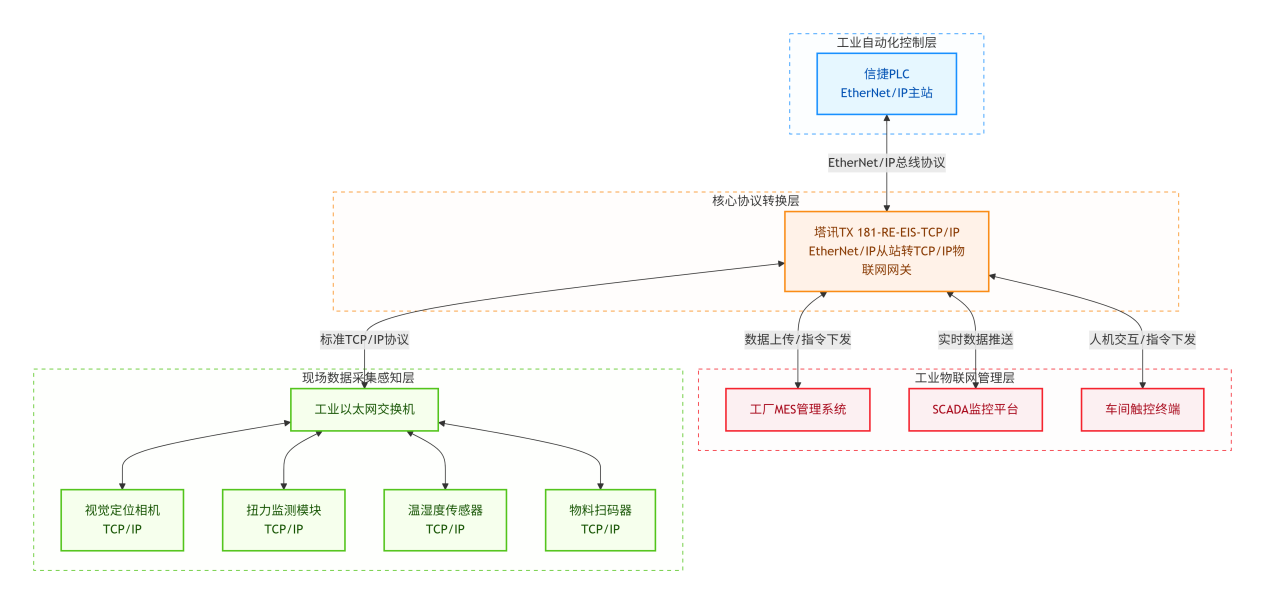

本次項目采用塔訊TX 181-RE-EIS-TCPIP總線協議網關****作為核心通信設備，網關定位為EtherNet/IP從站轉TCP/IP協議 智能網關 ，搭建“控制層-協議轉換層-感知層-管理層”四層標準化架構，實現全鏈路數據互通，拓?fù)鋱D如下：

四、項目核心痛點

1.總線協議不兼容，通信無法打通 ：信捷PLC采用EtherNet/IP工業總線協議，現場TCP/IP采集設備為通用以太網通信模式，二者協議架構差異大，無法直接對接，控制指令與現場數據雙向傳輸受阻，設備處于信息孤島狀態。

2.數據采集依賴人工，效率低下 ：無專業數據采集器實現自動化采集，工位數據、設備參數、良品率等核心信息靠人工手抄錄入，數據滯后超1小時，誤差率高，無法支撐實時生產調度與工藝優化。

3.運維被動，生產穩定性差 ：設備分散無統一監控平臺，故障只能事后搶修，平均響應時間超35分鐘，影響產線節拍；現場電磁干擾強，原有零散通信易中斷，工業自動化生產連續性難以保障。

4.數字化升級斷層，難以接入管理系統 ：生產數據無法上傳至工廠MES與SCADA系統，工業自動化與信息化脫節，無法實現精益管控、產能分析與質量追溯，不符合工業物聯網升級要求。

五、現場實施配置步驟

1.硬件安裝組網 ：將塔訊TX 181-RE-EIS-TCPIP總線協議網關****固定于產線電控柜DIN導軌，接入24VDC工業電源；用工業網線分別連接網關EtherNet/IP接口與信捷PLC以太網口，網關TCP/IP接口與現場交換機、中控交換機聯通，完成硬件接線，檢查設備指示燈正常亮起。

2.IP地址規劃配置 ：調試電腦設置與網關同網段IP，登錄網關網頁配置后臺，分別設置EtherNet/IP側IP（與信捷PLC同網段）、TCP/IP側IP（與現場采集設備同網段），避免IP沖突，保存配置并重啟網關生效。

3.信捷PLC側組態配置**** ：打開信捷PLC編程軟件，添加EtherNet/IP從站設備，掃描識別塔訊網關，配置輸入輸出數據映射區，定義數據長度與傳輸速率，匹配網關通信參數，完成PLC端組態，確保PLC成功識別網關。

4.TCP/IP設備參數配置 ：在網關后臺添加各TCP/IP設備節點，設置設備IP、通信端口、采集地址與周期，配置數據解析規則，將現場設備數據映射至PLC對應寄存器，實現點位一一對應。

5.聯調測試與上線 ：?jiǎn)?dòng)產線試運行，監控PLC寄存器數據與現場采集數據一致性，測試指令下發響應速度，優化通信參數，排查延遲與丟包問題，調試合格后正式投入生產運行。

六、應用效果與實施前后對比

（一）實施前現狀

1.協議完全隔離，信捷PLC無法讀取TCP/IP設備數據，人工記錄數據誤差率超12%，數據滯后嚴重；

2.無自動化采集手段，設備狀態無法實時監控，故障響應慢，產線停機率偏高，工業自動化水平偏低；

3.數據無法上傳管理系統，工業物聯網架構缺失，生產調度、質量管控依賴經驗，數字化升級停滯；

4.通信穩定性差，電磁干擾易導致斷連，運維工作量大，人工成本與停機損失居高不下。

（二）實施后效果

1.徹底打通EtherNet/IP與TCP/IP協議壁壘，通過智能網關實現雙向穩定通信，數據采集精準度達99.9%，完全替代人工記錄；

2.搭建完整工業物聯網鏈路，現場數據實時上傳PLC與MES系統，SCADA平臺實現全產線可視化監控，故障響應時間縮短至5分鐘內，停機率降低55%；

3.工業自動化管控升級，信捷PLC可根據采集數據自動微調組裝參數，產品良品率提升2.8%，生產效率提升11%；

4.工業級工業網關保障24小時穩定運行，抗干擾能力強，通信零中斷，運維工作量減少65%，運維成本大幅下降；

5.實現生產數據全采集、全追溯，為工藝優化、產能分析提供數據支撐，順利完成數字化車間改造，符合工業物聯網升級標準。

七、項目總結

本次3C電子精密組裝產線升級項目，通過塔訊TX 181-RE-EIS-TCPIP網關，成功實現信捷PLC（EtherNet/IP協議）與TCP/IP設備的無縫通信，精準解決了工業自動化場景中總線協議不兼容、數據采集難、數字化轉型受阻的行業共性難題，是物聯網網關在工業物聯網落地中的典型實戰案例。

項目充分體現了總線協議轉換設備的核心價值，網關集協議轉換、數據采集器功能于一體，既保障了工業自動化生產的穩定性與實時性，又打通了數據上下行通道，實現“控制+采集+管理”三位一體閉環，助力3C電子行業實現自動化向智能化轉型。

該方案具備改造成本低、實施快、穩定性高、適配性強的優勢，可廣泛復制到3C電子、新能源、半導體等主流工業場景，為中小企業工業自動化升級、工業物聯網落地提供了高效可行的解決方案，也印證了專業工業網關在工業數字化轉型中的核心地位。
