隨著半導體制造工藝不斷向更小線寬和更高精度演進，原子層沉積技術因其原子級厚度可控性及優異的均勻性、保形性，在集成電路制造領域獲得廣泛應用。然而，傳統熱驅動原子層沉積工藝受限于配體交換反應的溫度要求，難以滿足熱敏感基底的低溫沉積需求。為此，等離子體增強原子層沉積技術通過引入高活性自由基替代熱反應，有效拓寬了材料范圍并降低了沉積溫度。在各類等離子體源中，微波等離子體憑借其高密度、低溫兼容及遠程構型等獨特優勢，能夠減少高能離子對基底的轟擊損傷，尤其適用于高質量薄膜的低溫沉積。

本研究成功研制出一套大尺寸微波等離子體增強原子層沉積系統，并結合Flexfilm費曼儀器全光譜橢偏儀等表征手段，系統驗證了其在氧化鋁薄膜沉積中的工藝可行性與性能優勢。

1

設備的系統構成與工作原理

flexfilm

微波等離子體增強原子層沉積設備系統模塊

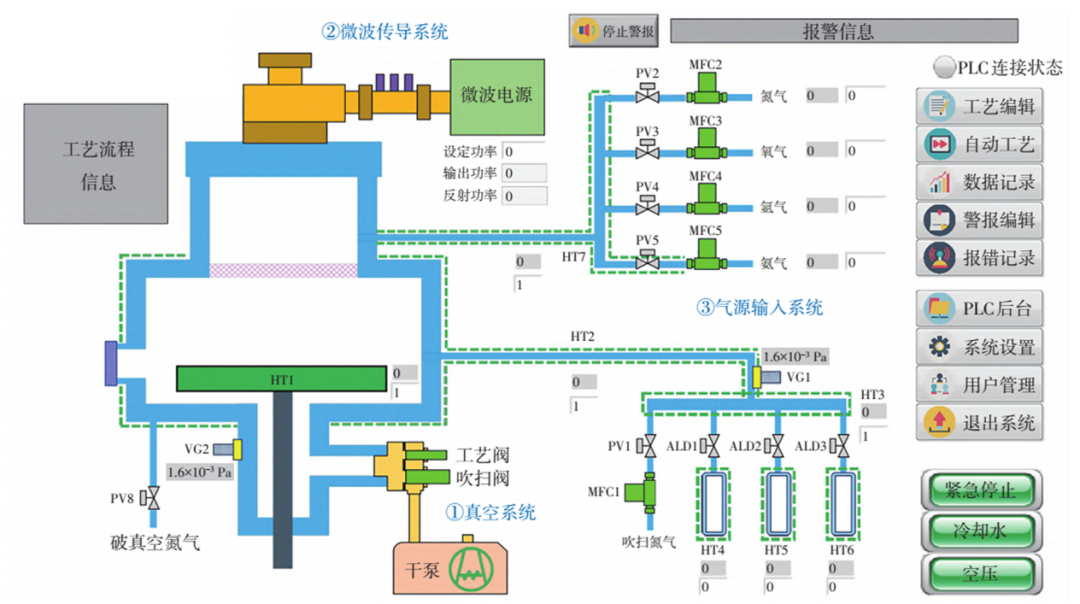

本研究所開發的MPALD設備采用模塊化系統設計，主要由真空系統、微波傳導系統、氣源輸入系統和控制系統四個核心模塊組成：

真空系統：由干式機械泵、工藝腔體、工藝閥組、真空計構成，維持高真空環境（0.1~10?? Pa），為薄膜制備提供清潔、穩定的反應環境。配備雙排并聯直角閥實現動態壓強控制，支持ALD工藝中各反應步驟的動態壓強精確控制。

微波傳導系統：采用自研大尺寸雙柱導波腔結合高頻微波電源，通過12英寸石英盤隔離，實現微波功率的有效傳輸與均勻分布；采用遠程等離子體設計，避免高能粒子轟擊基底，實現低損傷、高質量的薄膜沉積。

氣源輸入系統：由多通道質量流量控制器、前驅體源瓶、電磁控制閥等組成，支持多種反應氣體與前驅體的獨立控制，并配有獨立溫度控制，確保穩定輸運，滿足典型PEALD循環工藝要求。

控制系統：基于PLC的自動化控制系統，實現工藝參數調控、實時監測、工藝編程、數據記錄及多重安全互鎖功能，支持一鍵式自動工藝流程。

2

橢偏儀測試與薄膜性能表征

flexfilm

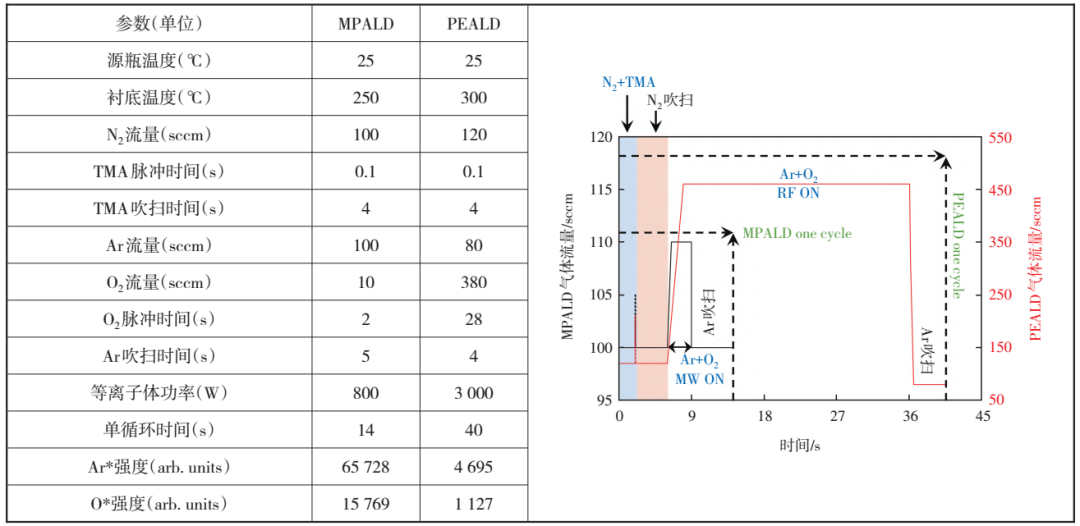

MPALD與PEALD制備氧化鋁薄膜參數與單次循環對比

工藝參數：以三甲基鋁為鋁前驅體，氧氣為氧源，在8英寸硅晶圓上沉積500個循環的氧化鋁（Al?O?）薄膜，襯底溫度250 °C。

工藝效率對比：與傳統PEALD相比，MPALD的氧氣流量更低（10 vs. 380 sccm），等離子體功率更低（800 vs. 3000 W），但氧自由基強度更高，且單次循環時間（14 s）遠短于傳統工藝（40 s）。

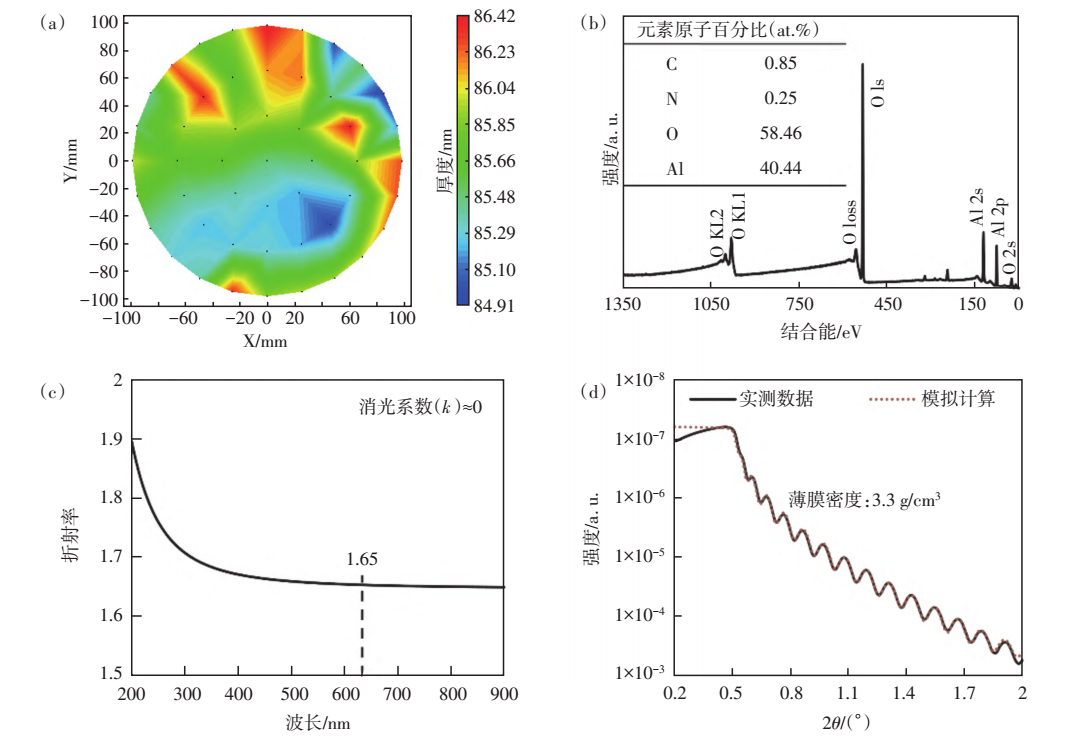

MPALD制備Al?O?薄膜特性：（a）Mapping（b）化學組份折射率&消光系數（d）薄膜密度

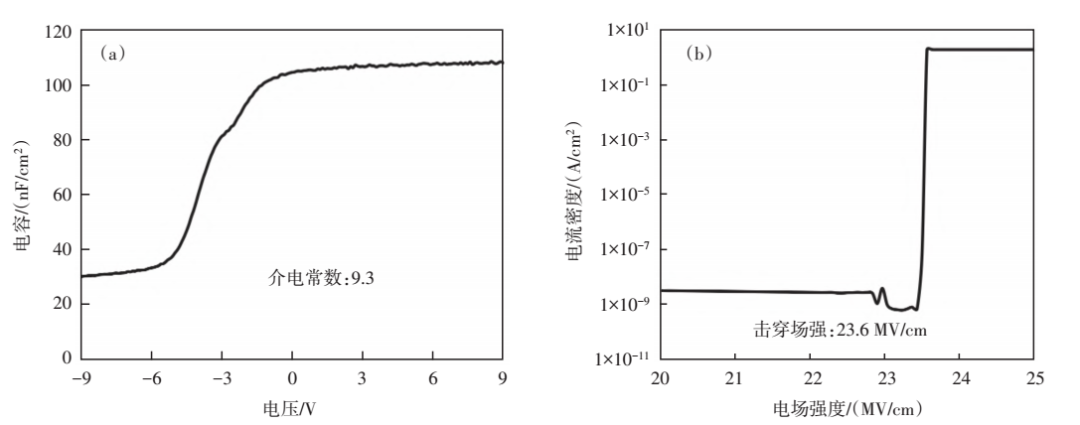

MPALD制備Al?O?薄膜特性：（a）電容-電壓曲線、（b）擊穿場強

薄膜特性表征：

均勻性與厚度：橢偏儀Mapping測試顯示平均厚度85.69 nm，非均勻性僅為0.88%。

成分與純度：XPS分析顯示碳、氮雜質含量極低（0.85 at.%和0.25 at.%），氧/鋁元素比為1.45，接近化學計量比。

光學性能：Flexfilm全光譜橢偏儀測得632.8 nm處折射率為1.65，消光系數（k）接近0。

致密性：XRR測得薄膜密度為3.3 g/cm3，表明薄膜低缺陷、高致密。

電學性能：C-V測試計算得介電常數為9.3；擊穿場強高達23.6 MV/cm，表現出優異的絕緣特性。

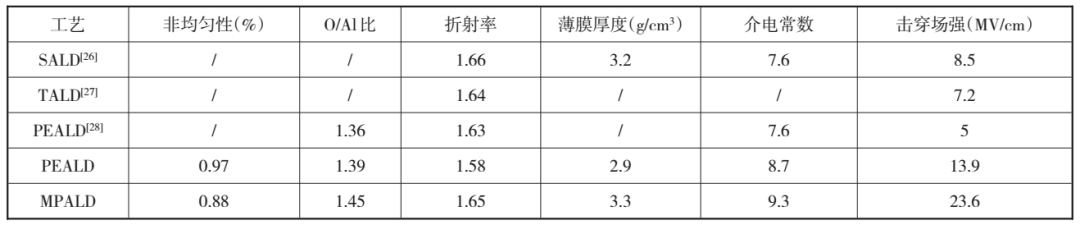

MPALD與其他ALD制備氧化鋁薄膜特性對比表

性能對比：將MPALD沉積的Al?O?薄膜與SALD、TALD及其他PEALD工藝制備的薄膜進行對比，MPALD在非均勻性、折射率、介電常數和擊穿場強等關鍵指標上均展現出綜合優勢。

本文成功研制了一套大尺寸微波等離子體增強原子層沉積設備，通過系統性設計與工藝優化，實現了高密度等離子體的穩定激發，并在8英寸晶圓上沉積出具有優異均勻性、光學與電學性能的高質量氧化鋁薄膜。Flexfilm全光譜橢偏儀作為薄膜厚度和光學常數測量的核心儀器，在本研究的工藝驗證過程中發揮了關鍵作用。Mapping測試結果直觀展示了MPALD設備的大面積沉積均勻性能力，光學常數測量則為薄膜的質量評估提供了重要依據。未來將基于橢偏儀等表征手段進一步優化MPALD工藝參數，并拓展至氮化物、金屬等多種功能薄膜的制備，推動其在高端芯片工藝與先進器件制造中的實際應用。

Flexfilm費曼儀器全光譜橢偏儀

flexfilm

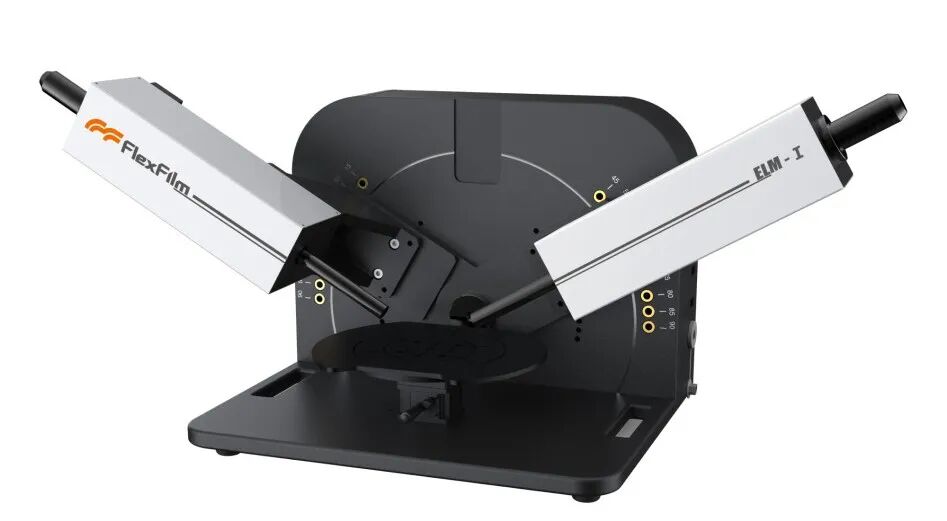

Flexfilm費曼儀器全光譜橢偏儀擁有高靈敏度探測單元和光譜橢偏儀分析軟件，專門用于測量和分析光伏領域中單層或多層納米薄膜的層構參數（如厚度）和物理參數（如折射率n、消光系數k）
