本文主要講述硅片的表面拋光。
硅片表面拋光作為半導體制造中實現超光滑、無損傷表面的核心工藝,其核心目標在于通過系統性化學機械拋光(CMP)去除前道工序殘留的微缺陷、應力損傷層及金屬離子污染,最終獲得滿足先進IC器件要求的局部平整度≤10nm、表面粗糙度≤0.2nm的鏡面級表面。
硅片的表面拋光加工工藝
該工藝的精度直接決定了IC芯片的電學性能與良率,因此需根據硅片尺寸及IC工藝節點選擇適配的拋光策略。
對于直徑<200mm的硅片,常采用有蠟或無蠟貼片的單面拋光技術,通過控制拋光壓力與拋光液組分實現表面損傷層的可控去除。而針對線寬≤28nm的300mm硅片,粗拋與細拋階段多采用雙面拋光技術以提升加工效率,精拋及最終拋光則回歸單面無蠟拋光,確保表面納米形貌的極致優化。多步拋光工藝中,每步的拋光條件(壓力、拋光液粒度/pH值、拋光布硬度、溫度等)均需精準調控——粗拋階段需去除15-20μm的損傷層,細拋階段將加工量控制在5-8μm以優化局部平整度,精拋階段通過約1μm的加工量消除表面“霧度”(haze),最終拋光則進一步強化表面納米形貌特性,滿足超精細線寬工藝要求。
近年來,該領域的技術革新聚焦于智能化、環?;c高精度化方向。在材料創新方面,新型納米級二氧化硅拋光液通過優化硅溶膠粒徑分布與表面改性,在保持高效拋光性能的同時降低了表面劃痕缺陷率;環保型無氨/低腐蝕性拋光液的開發,則有效減少了廢液處理成本與環境負擔。此外,針對超薄硅片及柔性電子器件的需求,柔性拋光布與可調節拋光頭設計正逐步應用,拓展了化學機械拋光技術在異形結構硅片加工中的適用范圍。
需強調的是,硅片表面化學機械拋光與IC制備中的晶圓平坦化CMP技術雖同屬CMP范疇,但工藝目標與參數設計存在本質差異——前者側重硅片初始表面的全局平整化與損傷層去除,后者則聚焦多層布線結構中的局部平坦化與層間對準精度,兩者在拋光液配方、拋光布選擇及工藝控制策略上均需針對性優化。這種差異化的工藝設計,確保了硅片表面拋光技術能夠持續滿足先進半導體制造對表面質量控制的嚴苛要求,成為支撐IC器件高性能、高可靠性的關鍵基石。
硅片的堿性膠體二氧化硅化學機械拋光原理
硅片堿性膠體二氧化硅化學機械拋光(CMP)作為實現超光滑表面的核心工藝,其本質是化學腐蝕與機械摩擦的協同作用過程。
在拋光過程中,硅片表面與堿性拋光液中的NaOH發生系列化學反應,生成可溶性硅酸鹽,如Si+2NaOH+H?O→Na?SiO?+2H?↑等反應式所示,這些反應持續生成硅酸鹽產物,同時50-70nm粒徑的SiO?膠體通過負電荷吸附作用與柔軟拋光布的機械摩擦共同作用,將反應產物及時剝離并隨流動拋光液排出,使硅片表面持續暴露新層參與反應。這種化學腐蝕與機械摩擦的動態循環,在兩者達到平衡時實現表面損傷層的無損傷去除,最終獲得平整度、粗糙度極低的鏡面表面。
該工藝的獨特優勢在于融合了化學拋光的無損傷特性與機械拋光的高效平整能力。堿性膠體二氧化硅拋光液中的納米級SiO?膠粒不僅提供機械磨削作用,其表面電荷特性還增強了與硅片表面的吸附能力,配合拋光布的柔軟材質,有效降低了表面劃痕缺陷率。近年來,該領域的技術突破聚焦于拋光液配方的精準調控與智能化控制系統的集成。例如,通過優化硅溶膠粒徑分布與pH緩沖體系,新型拋光液在保持高效拋光性能的同時,顯著降低了表面微缺陷密度;智能化拋光設備則通過集成在線表面形貌監測模塊與自適應控制算法,實現了拋光參數的實時動態調整,有效提升了加工一致性與良率。
在環保化方面,低腐蝕性、無氨型堿性拋光液的開發,不僅減少了廢液處理成本與環境負擔,還通過優化硅酸鹽生成路徑降低了氫氣產生量,提升了工藝安全性。此外,針對超薄硅片及柔性電子器件的需求,柔性拋光布與可調節拋光頭設計正逐步應用,通過控制拋光壓力分布與接觸面積,進一步拓展了化學機械拋光技術在異形結構硅片加工中的適用范圍。這些技術創新共同推動了硅片表面拋光工藝向更高精度、更低損傷、更環保的方向發展,持續滿足先進半導體制造對表面質量控制的嚴苛要求。
硅片的多段加壓?jiǎn)蚊鎾伖夤に?/p>
硅片多段加壓?jiǎn)蚊鎾伖夤に囃ㄟ^(guò)階梯式壓力調控實現表面質量的梯度優化,其核心在于結合化學機械拋光(CMP)的協同作用,分階段完成損傷層去除、平整度提升及納米形貌精修。

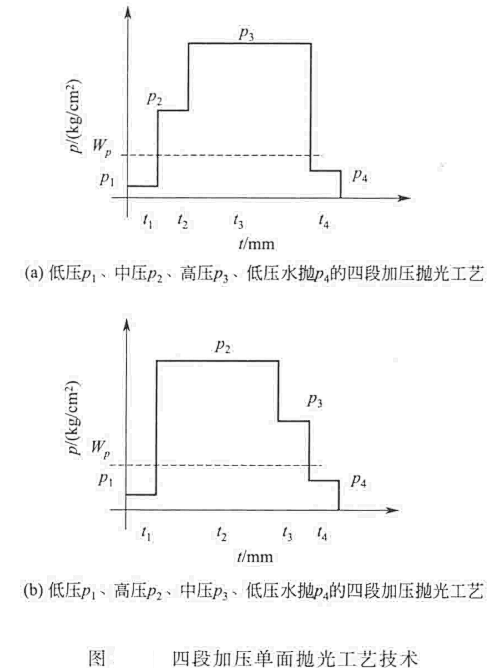

以四段加壓工藝為例,拋光過程依次采用低壓p?、中壓p?、高壓p?及低壓水拋p?的階梯壓力序列,配合堿性膠體二氧化硅拋光液的化學腐蝕與拋光布的機械摩擦,實現從粗到精的表面加工。粗拋階段以15-20μm的加工量去除前道工序殘留的機械損傷層,通過高壓p?強化磨削效率;細拋階段將加工量控制在5-8μm,利用中壓p?優化局部平整度;精拋階段以約1μm的加工量消除表面“霧度”,通過低壓p?減少表面缺陷;最終拋光則通過水拋p?進一步強化表面納米形貌特性,滿足超精細線寬工藝要求。
該工藝的精度控制依賴于拋光液組分、拋光布材質及工藝參數的精準匹配。例如,50-70nm粒徑的SiO?膠體通過負電荷吸附與柔軟拋光布協同作用,在化學腐蝕生成可溶性硅酸鹽后,通過機械摩擦實現產物的及時剝離與排出。
近年來,技術革新聚焦于智能化壓力調控與環?;牧祥_(kāi)發——基于人工智能的實時監測系統可動態調整壓力、轉速及拋光液供給量,實現自適應加工以提升良率;低腐蝕性、無氨型堿性拋光液通過優化硅溶膠粒徑分布與pH緩沖體系,在降低廢液處理成本的同時減少氫氣產生量,提升工藝安全性;可降解拋光布與柔性拋光頭設計則通過控制壓力分布與接觸面積,拓展了異形結構硅片的加工適用范圍。這些創新共同推動了多段加壓?jiǎn)蚊鎾伖夤に囅蚋呔取⒏蛽p傷、更環保的方向發展,持續滿足先進半導體制造對表面質量控制的嚴苛要求。
-
