你是否遇到過這樣的情況——正在平板上專注創作，電容筆突然“抽風”：斷觸、跳點、反應遲鈍，甚至直接“罷工”？對于數碼愛好者、設計師或筆記黨來說，這種體驗簡直讓人抓狂。

其實，電容筆的書寫流暢度，很大程度上取決于內部那顆不起眼的觸摸檢測芯片。選對了芯片，筆尖所到之處，線條行云流水；選錯了，再好的屏幕也難以發揮優勢。

今天，我們就從技術角度聊聊：什么樣的觸摸芯片，能讓電容筆告別斷觸、實現高靈敏、低功耗的穩定表現。

電容筆的“核心感知力”從哪來？

電容筆通過模擬手指的電容變化，與觸摸屏交互。而筆尖的靈敏度、響應速度、功耗表現，核心都來自于內部的觸摸檢測IC。

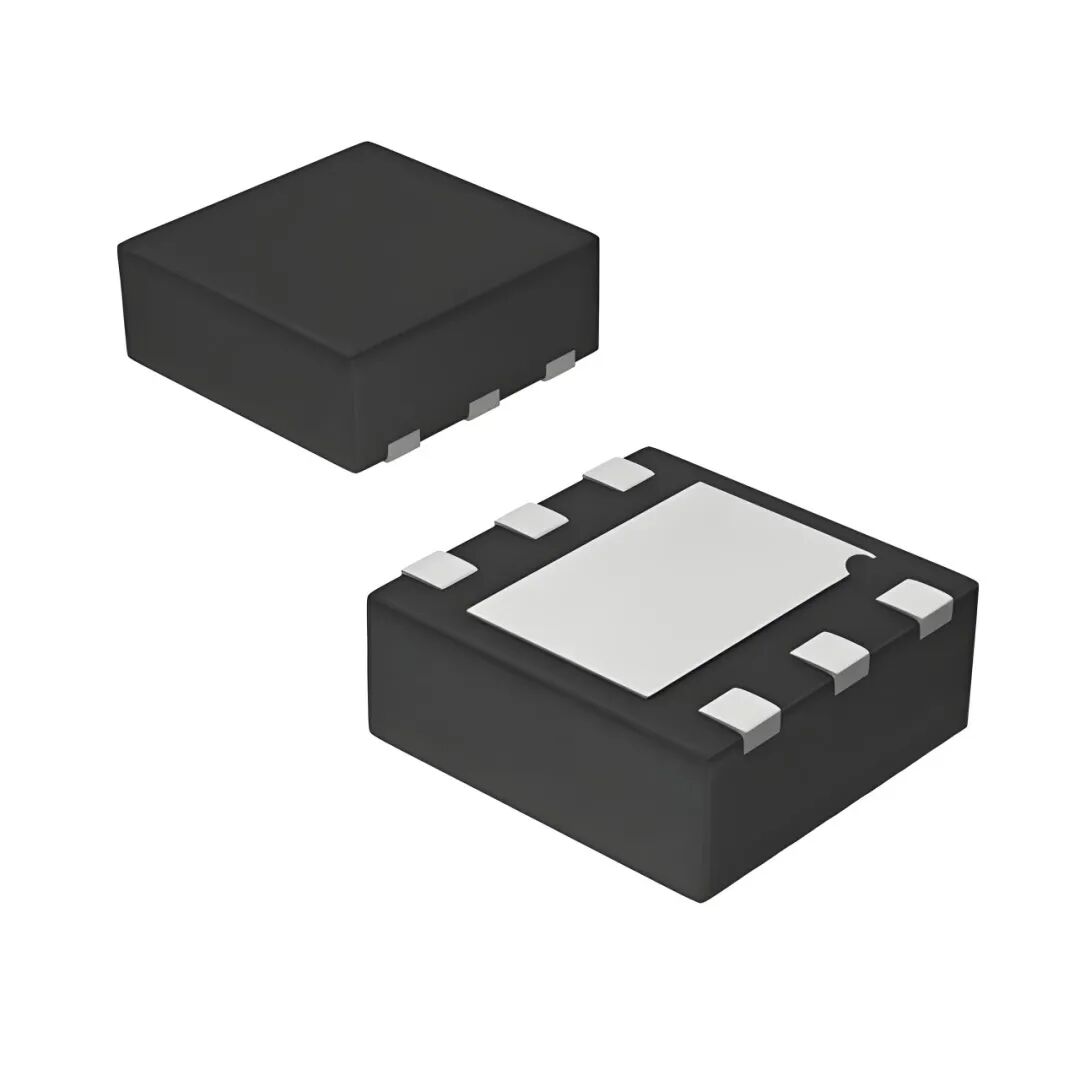

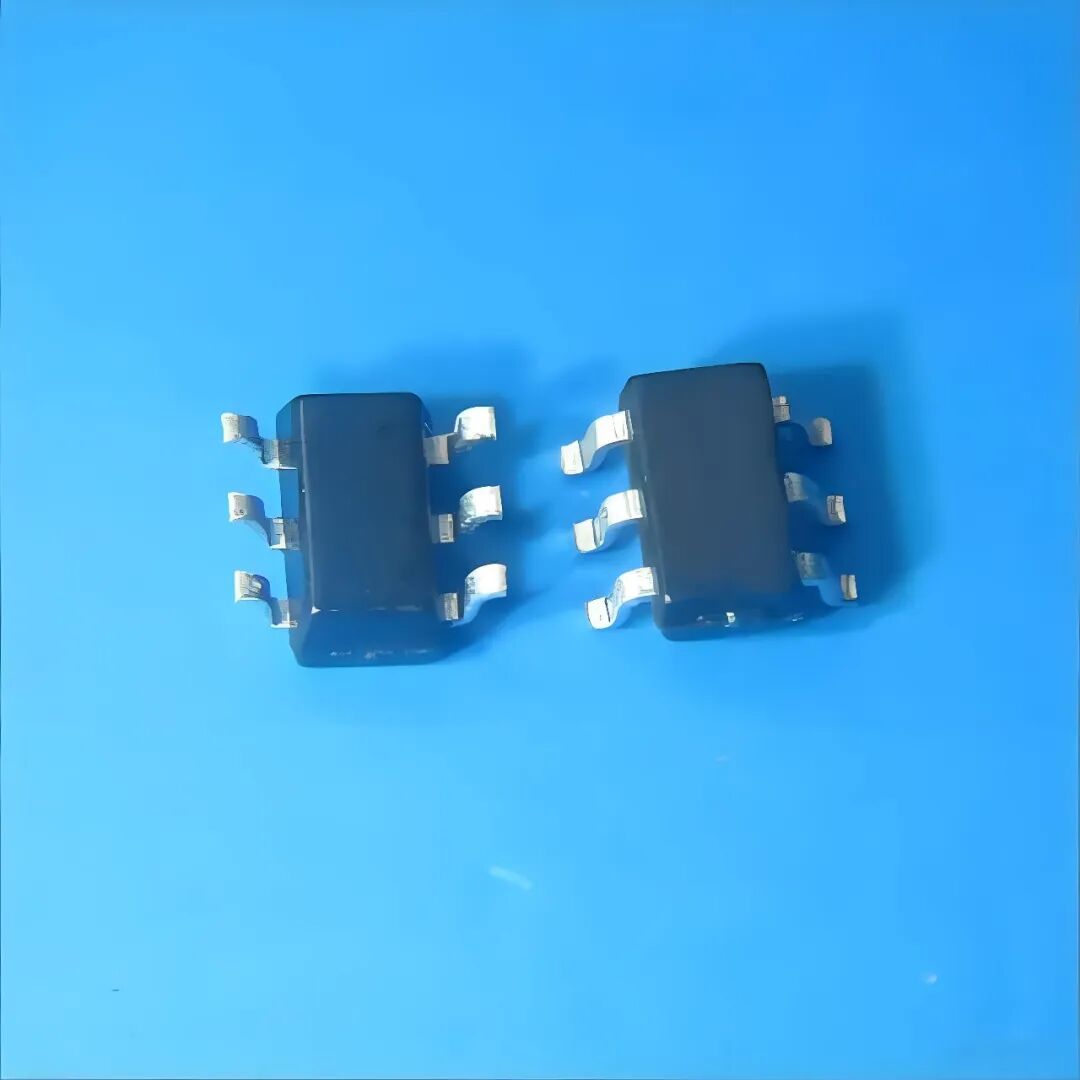

以兩款典型的單按鍵觸摸檢測芯片為例——JTW233H-HA6和JTW8320，它們在電容筆設計中各有側重，但都瞄準了同一個目標：讓觸摸更穩定、更精準、更省電。

高靈敏不斷觸，靠的是“精準感知”






電容筆筆尖的感應面積有限，對觸摸芯片的靈敏度提出了更高要求。

電容筆筆尖的感應面積有限，對觸摸芯片的靈敏度提出了更高要求。

兩款芯片都支持外部電容調整靈敏度，但方式略有不同：

JTW233H-HA6通過 Cs 電容（1~50pF）調節，電容值越小，靈敏度越高，適合需要極輕觸控響應的電容筆場景。

JTW8320同樣通過 Cs 電容（1nF~47nF）調節，但電容值越大，靈敏度越高，在介質較厚（如玻璃、亞克力）時表現更穩定。

這意味著，無論你是在裸屏上書寫，還是隔著保護殼、手寫膜，都能通過精準匹配電容值，找到最“跟手”的靈敏度。

在PCB布局上，兩款芯片都強調：觸摸板到IC引腳的走線越短越好，且避免與其他信號線平行或交叉——這是保證信號純凈、避免誤觸的基礎。

低功耗不發熱，續航更持久

電容筆作為移動設備配件，功耗控制直接影響用戶體驗。

在低功耗模式下：

JTW233H-HA6在 3V 工作時，典型電流僅1.5μA

JTW8320在 3.3V 工作時，典型電流為4.0μA

兩款芯片都具備待機與快速模式自動切換的功能：長時間未觸摸時進入低功耗模式，一旦檢測到觸摸，立即切換至快速模式，響應時間分別可達：

JTW233H-HA6：低功耗模式響應約160ms，快速模式約46ms

JTW8320：待機模式約90ms，偵測模式約40ms

這種“按需喚醒”的機制，讓電容筆在閑置時幾乎不耗電，使用時又能做到瞬時應答，兼顧續航與體驗。

輸出模式靈活，適配不同主控方案

電容筆的內部電路設計各不相同，觸摸芯片的輸出邏輯需要與主控“無縫對接”。

兩款芯片均提供輸出極性選擇功能（AHLB引腳）：

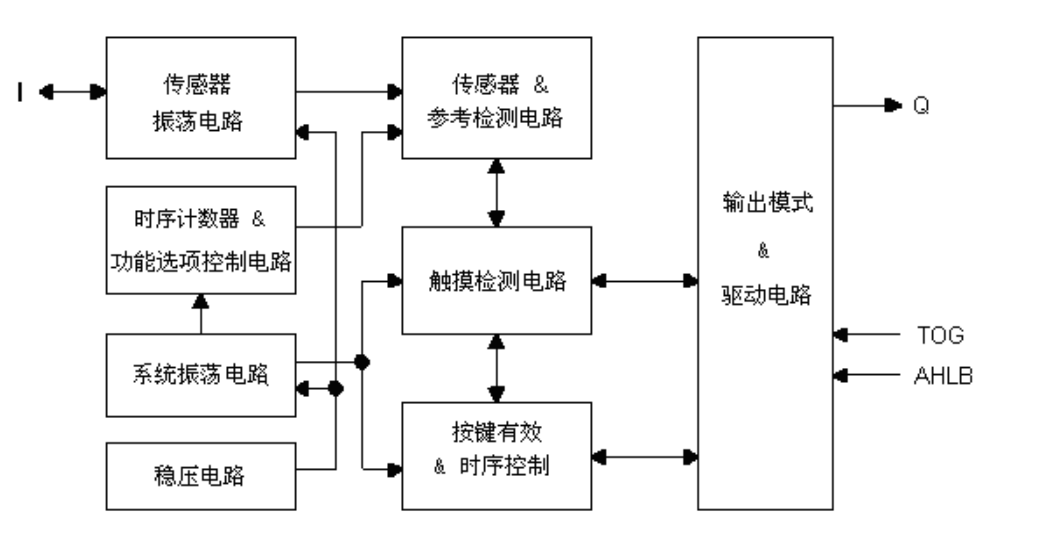

JTW233H-HA6還額外提供輸出模式選擇（TOG引腳），支持直接輸出或鎖存輸出，上電狀態可選。

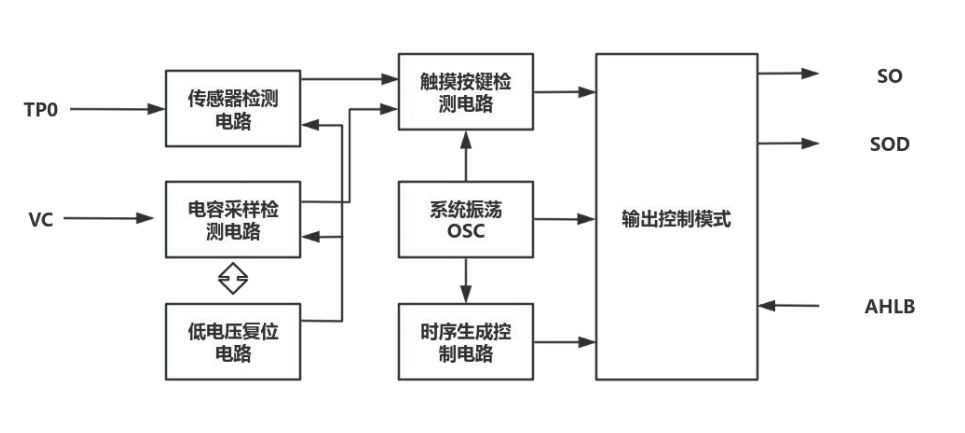

JTW8320則為直接輸出模式，通過 AHLB 腳選擇高電平或低電平有效。

這種靈活性，讓工程師在設計電容筆時，可以更自由地匹配不同主控的I/O邏輯，減少外圍電路，提升系統穩定性。

選型建議：你的電容筆適合哪一款？

電容筆的內部電路設計各不相同，觸摸芯片的輸出邏輯需要與主控“無縫對接”。

兩款芯片均提供輸出極性選擇功能（AHLB引腳）：

JTW233H-HA6還額外提供輸出模式選擇（TOG引腳），支持直接輸出或鎖存輸出，上電狀態可選。

JTW8320則為直接輸出模式，通過 AHLB 腳選擇高電平或低電平有效。

這種靈活性，讓工程師在設計電容筆時，可以更自由地匹配不同主控的I/O邏輯，減少外圍電路，提升系統穩定性。

如果追求極致低功耗和輸出模式靈活性，JTW233H-HA6 是不錯的選擇；
如果面臨較厚面板或強干擾環境，JTW8320 在靈敏度和抗干擾方面更有優勢。

結語

電容筆的體驗，從來不只是“筆”的問題，更是“芯”的選擇。一顆合適的觸摸芯片，能讓筆尖在屏幕上自由舞動，讓創作與記錄回歸流暢自然。

深圳市卓聯微科技有限公司，專注于觸摸芯片方案與技術支持。無論是JTW233H-HA6 還是 JTW8320，我們都能為您提供專業的選型建議、可靠的供貨保障。

如有觸摸芯片選型或電容筆方案需求，歡迎隨時聯系我們，卓聯微將竭誠為您服務。
