隨著城市空中交通與低空經濟的快速發展，高端低空飛行器（如eVTOL、無人機）的研發與適航認證進入關鍵階段。其適航認證平臺的電源管理、電機模擬加載及航電測試系統作為地面驗證的“心臟與肌肉”，需為高精度負載模擬器、大功率驅動單元及精密傳感器陣列提供高效、穩定且動態響應極快的電能轉換。功率MOSFET的選型直接決定了平臺測試的準確性、系統功率密度、熱可靠性及長期運行穩定性。本文針對適航認證平臺對超高可靠性、寬電壓范圍、嚴苛散熱及電磁純凈度的極致要求，以場景化適配為核心，重構功率MOSFET選型邏輯，提供一套可直接落地的優化方案。
一、核心選型原則與場景適配邏輯
選型核心原則
超高電壓裕量與可靠性： 針對平臺中可能出現的400V/800V級高壓直流模擬母線，MOSFET耐壓值需預留充足裕量（通常≥30%-50%），以應對電機反電動勢、開關尖峰及復雜電磁環境下的電壓應力。
極致低損耗與動態性能： 優先選擇低導通電阻（Rds(on)）與優化柵極電荷（Qg）的器件，以最小化傳導與開關損耗，確保高頻PWM下的高效能與低熱耗，滿足高動態負載模擬需求。
封裝與熱管理并重： 根據功率等級和散熱條件，選用TO-220/TO-247、TO-220F等封裝，確保在強制風冷或散熱器條件下具備卓越的散熱能力與功率循環可靠性。
環境適應性與長壽命： 滿足7x24小時不間斷、高負載循環的測試工況，器件需具備優異的熱穩定性、抗振動沖擊能力及長壽命特性。
場景適配邏輯
按適航認證平臺核心子系統功能，將MOSFET分為三大關鍵應用場景：高功率電機負載模擬驅動（能量核心）、高壓直流電源分配與管理（供電骨干）、精密航電與傳感器供電（控制神經），針對性匹配器件參數與拓撲結構。

圖1: 高端低空飛行器適航認證平臺方案與適用功率器件型號分析推薦VBM18R06SE與VBFB1302與VBMB1104NA與產品應用拓撲圖_01_total

二、分場景 MOSFET 選型方案
場景 1：高功率電機負載模擬驅動（400V-800V母線，1kW-5kW級）—— 能量核心器件
推薦型號：VBM18R06SE（N-MOS，800V，6A，TO220）
關鍵參數優勢： 采用SJ_Deep-Trench（超結深溝槽）技術，在800V高壓下實現10V驅動時Rds(on)低至750mΩ，平衡了高壓與導通損耗。6A連續電流能力適用于多并聯擴流設計，構建大功率三相逆變橋。
場景適配價值： TO220封裝便于安裝大型散熱器，配合強制風冷，可有效處理模擬電機加載時的高熱耗。超結技術帶來更優的開關性能與EMI表現，確保負載模擬器的高精度電流輸出與快速動態響應，精準復現飛行器電機真實工況。
場景 2：高壓直流電源分配與管理（100V-400V母線）—— 供電骨干器件
推薦型號：VBMB1104NA（N-MOS，100V，60A，TO220F）
關鍵參數優勢： 100V耐壓適配常見高壓二次配電總線，10V驅動下Rds(on)低至23mΩ，連續電流高達60A，具備極低的通態壓降與損耗。

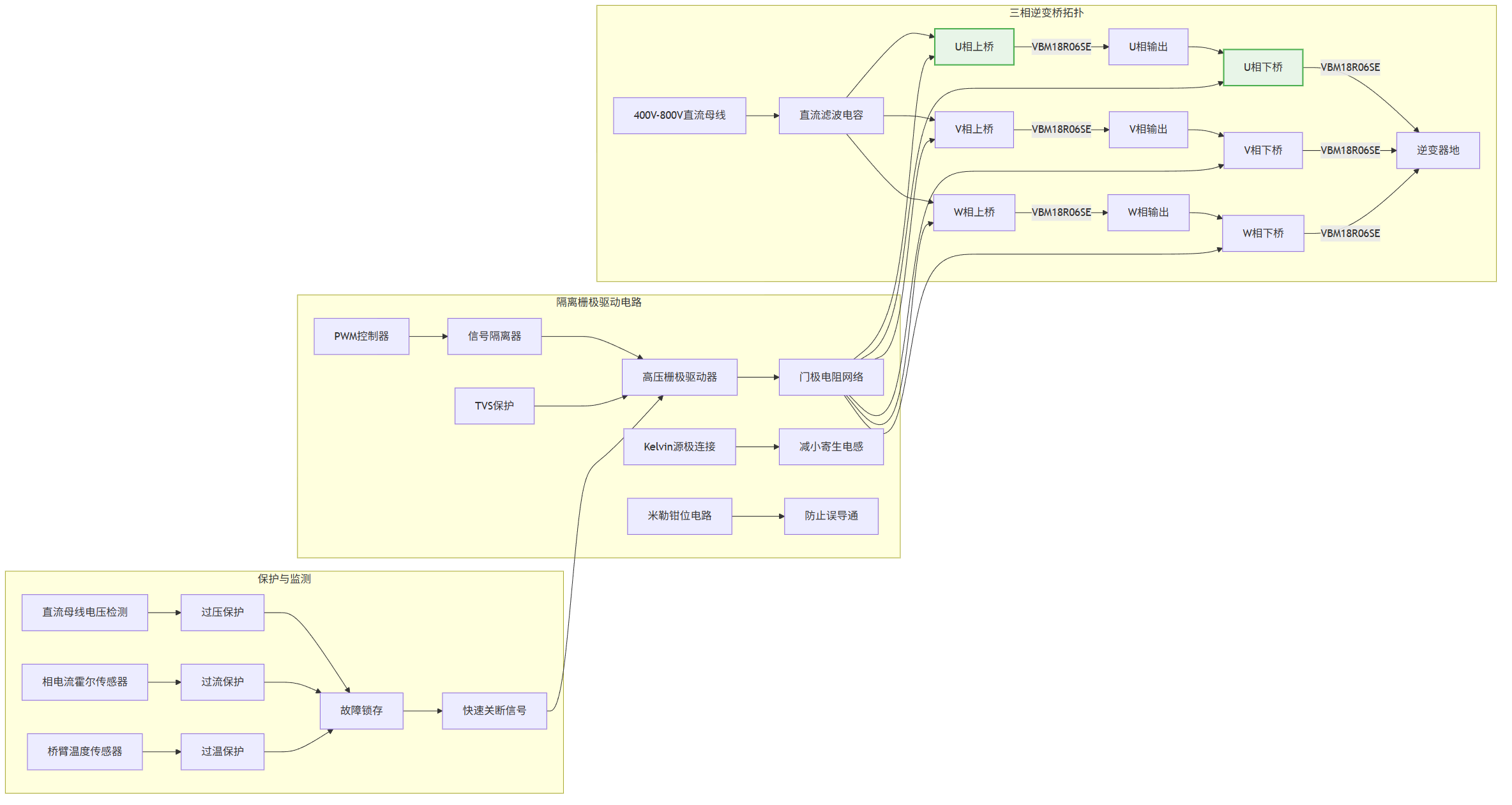

圖2: 高端低空飛行器適航認證平臺方案與適用功率器件型號分析推薦VBM18R06SE與VBFB1302與VBMB1104NA與產品應用拓撲圖_02_motor

場景適配價值： TO220F全塑封封裝提供更高的絕緣可靠性。極低的Rds(on)使其非常適合用作高壓母線的固態斷路器、負載開關或同步整流管，實現電源路徑的高效、快速通斷控制與保護，減少傳統繼電器的體積、延遲與電弧問題。
場景 3：精密航電與傳感器供電（12V/28V低壓總線）—— 控制神經器件
推薦型號：VBFB1302（N-MOS，30V，120A，TO251）
關鍵參數優勢： 30V耐壓完美覆蓋28V航空低壓總線，10V驅動下Rds(on)低至驚人的2mΩ，連續電流能力高達120A，導通損耗極低。
場景適配價值： 在TO251緊湊封裝下實現超高電流密度，適合為多路航電設備（如飛控計算機、通信模塊、傳感器簇）的集中配電單元提供開關控制。極低的導通壓降確保供電末端電壓精度，減少線路損耗，其快速開關特性支持精細的電源時序管理與動態功耗調節。
三、系統級設計實施要點
驅動電路設計
VBM18R06SE： 必須搭配高壓隔離柵極驅動IC，優化門極驅動阻抗以平衡開關速度與振鈴，采用Kelvin源極連接減小寄生電感影響。

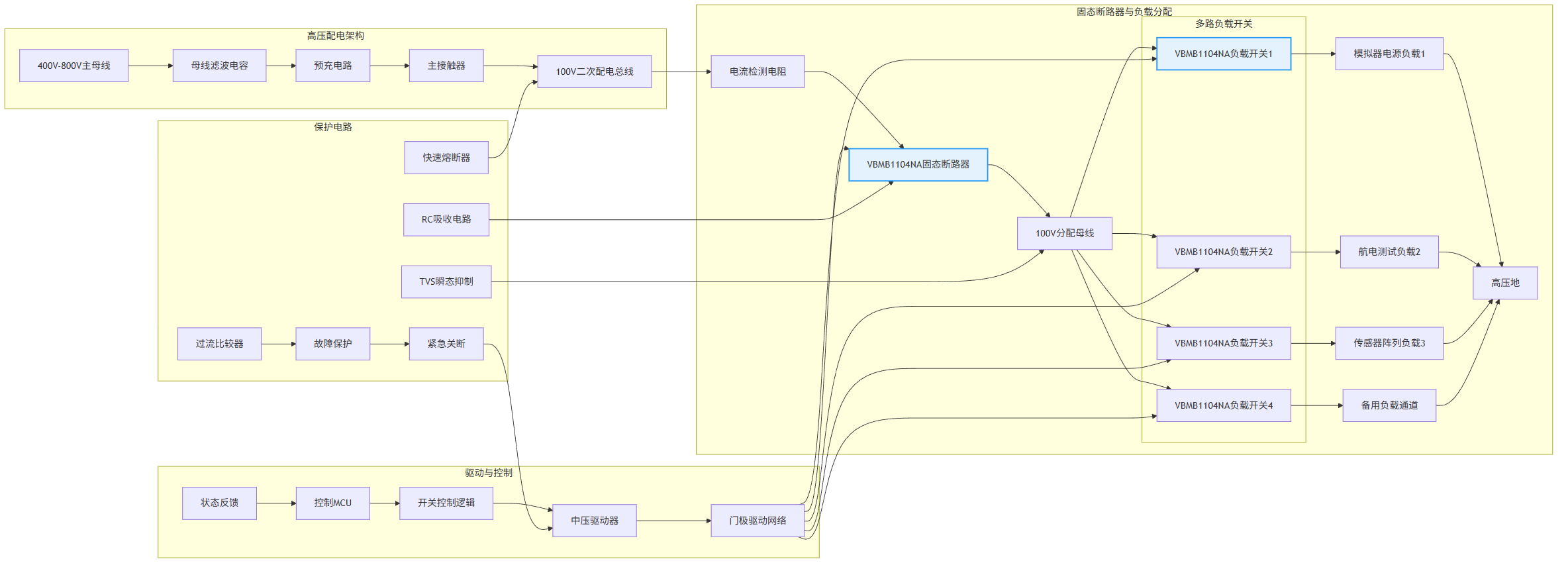

圖3: 高端低空飛行器適航認證平臺方案與適用功率器件型號分析推薦VBM18R06SE與VBFB1302與VBMB1104NA與產品應用拓撲圖_03_hvpower

VBMB1104NA： 采用中壓柵極驅動，關注驅動回路布局以抑制高頻振蕩，可集成米勒鉗位功能防止誤導通。
VBFB1302： 可由專用低壓預驅或大電流緩沖器驅動，確保柵極電荷快速充放電，實現納秒級開關速度。
熱管理設計
分級強制散熱策略： VBM18R06SE與VBMB1104NA必須安裝在定制散熱器上并配合強力風扇；VBFB1302需依托PCB大面積功率銅層并考慮輔助散熱。
極端降額設計： 在認證平臺可能面臨的高環境溫度（如55℃以上）下，持續工作電流需按額定值的50%-60%進行降額應用，確保結溫留有充分裕量。
EMC與可靠性保障
EMI抑制： 高壓開關節點采用RC snubber電路或TVS吸收尖峰，所有功率回路最小化以降低輻射。為敏感航電供電路徑增加π型濾波。
多重保護措施： 所有功率回路部署高精度霍爾電流傳感器與快速熔斷器。MOSFET柵極均配置TVS管進行電壓鉗位，VDS端并聯高壓TVS應對浪涌。實施系統級過溫監控與降頻保護。
四、方案核心價值與優化建議

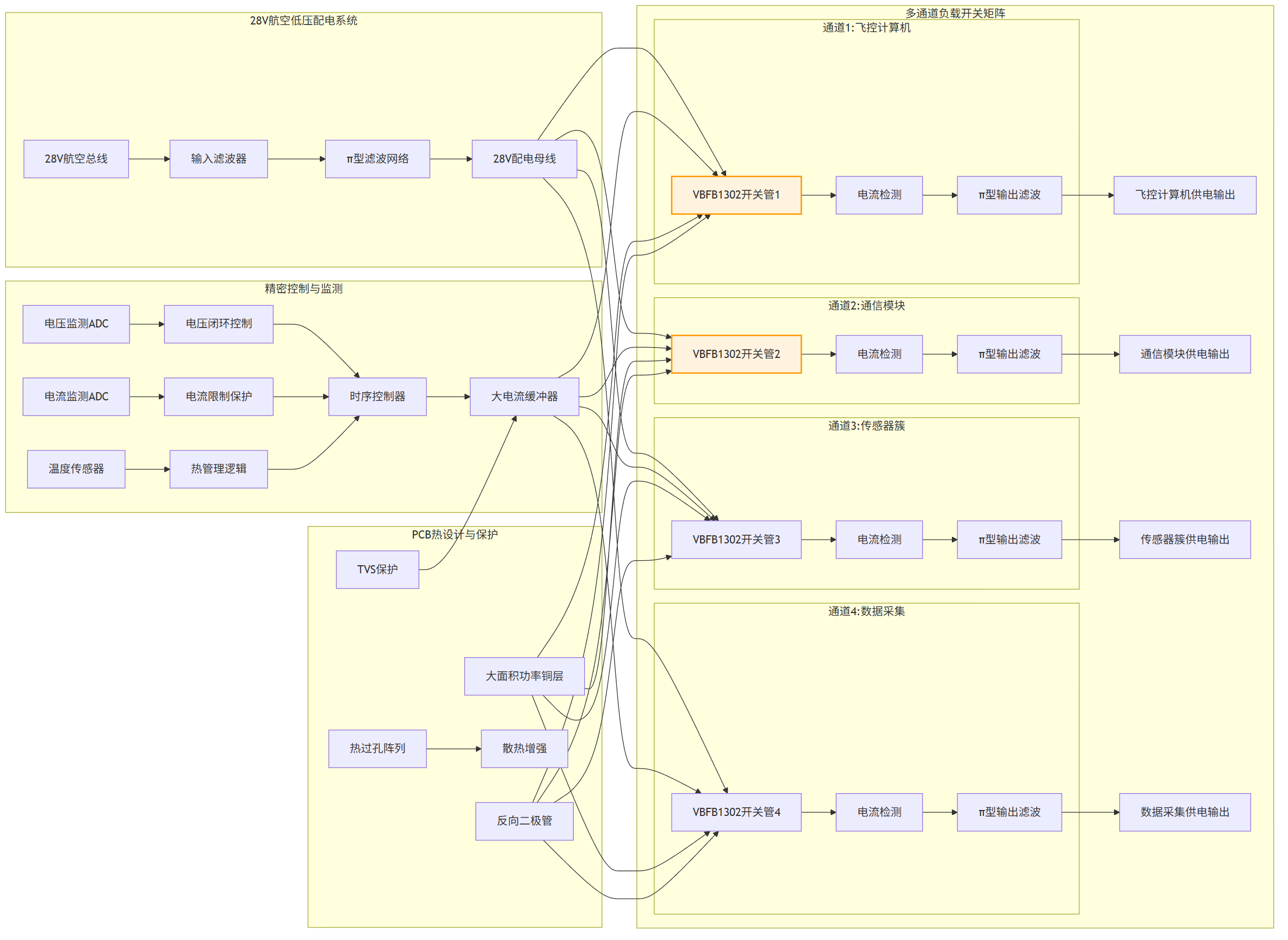

圖4: 高端低空飛行器適航認證平臺方案與適用功率器件型號分析推薦VBM18R06SE與VBFB1302與VBMB1104NA與產品應用拓撲圖_04_avionic

本文提出的高端低空飛行器適航認證平臺功率MOSFET選型方案，基于高壓、高可靠、高動態的核心需求，實現了從千瓦級負載模擬到精密航電供電的全鏈路覆蓋，其核心價值主要體現在以下三個方面：
1. 高保真測試與高效能統一： 通過為高壓大功率負載模擬選用超結MOSFET，實現了高效率與優良開關特性的結合，確保地面測試能精準、低失真地復現空中電機負載特性；低壓大電流器件的選用，極大降低了配電網絡損耗，提升了整個測試平臺的能效與功率密度。
2. 超高可靠性與安全至上： 方案聚焦于高壓、大電流場景下器件的充足裕量與穩健封裝，配合系統級的多重保護與強化散熱，確保認證平臺在長時間、高應力、循環測試中的絕對可靠與安全，為飛行器適航數據的有效性提供硬件基礎保障。
3. 為未來升級預留空間： 所選器件性能指標超前，能夠兼容下一代飛行器更高的母線電壓與功率等級。模塊化的選型思路便于平臺進行功率擴展與功能升級，適應快速迭代的eVTOL與無人機技術驗證需求。
在高端低空飛行器適航認證平臺的設計中，功率MOSFET的選型是構建高可靠、高動態、高精度地面驗證系統的基石。本文提出的場景化選型方案，通過精準匹配高壓模擬、電源管理及精密供電的差異化需求，結合強化的驅動、散熱與防護設計，為認證平臺研發提供了一套全面、可落地的技術參考。隨著飛行器向更高電壓、更高功率密度發展，未來可進一步探索SiC MOSFET在超高壓（1200V以上）及超高頻應用中的潛力，以及智能功率模塊在簡化系統設計方面的價值，為打造符合最高適航標準、支撐未來空中交通創新的頂級測試驗證平臺奠定堅實的硬件基礎。在低空經濟蓬勃啟航的時代，卓越可靠的認證平臺硬件是保障飛行安全、加速技術成熟的第一道堅實防線。
