在薄膜科學與技術領域，表面粗糙度是評價薄膜質量、理解生長機制的重要指標。Flexfilm費曼儀器探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

本文基于臺階儀對Mo?C薄膜表面粗糙度的測量結果，結合晶粒邊界修正，系統分析了其快速粗糙化現象，并對常規粗糙化理論難以解釋的實驗現象提出了新的理論模型。

1

實驗方法與表面形貌測量

flexfilm

研究采用Al?O?陶瓷為基底，通過金屬有機物化學氣相沉積技術制備Mo?C膜。沉積過程中，Mo(CO)?氣體流量控制在0.5 mL/s，反應室壓強為220 Pa，沉積完成后進行300 s的退火處理。通過改變基底溫度與沉積時間，獲得不同生長條件下的薄膜樣品。

利用X射線衍射儀進行物相分析，確認薄膜成分為Mo?C，具有密排六方結構。掃描電子顯微鏡觀察顯示，薄膜表面呈峰巒狀小島結構，且在不同方向上形貌基本一致，表現出各向同性特征。

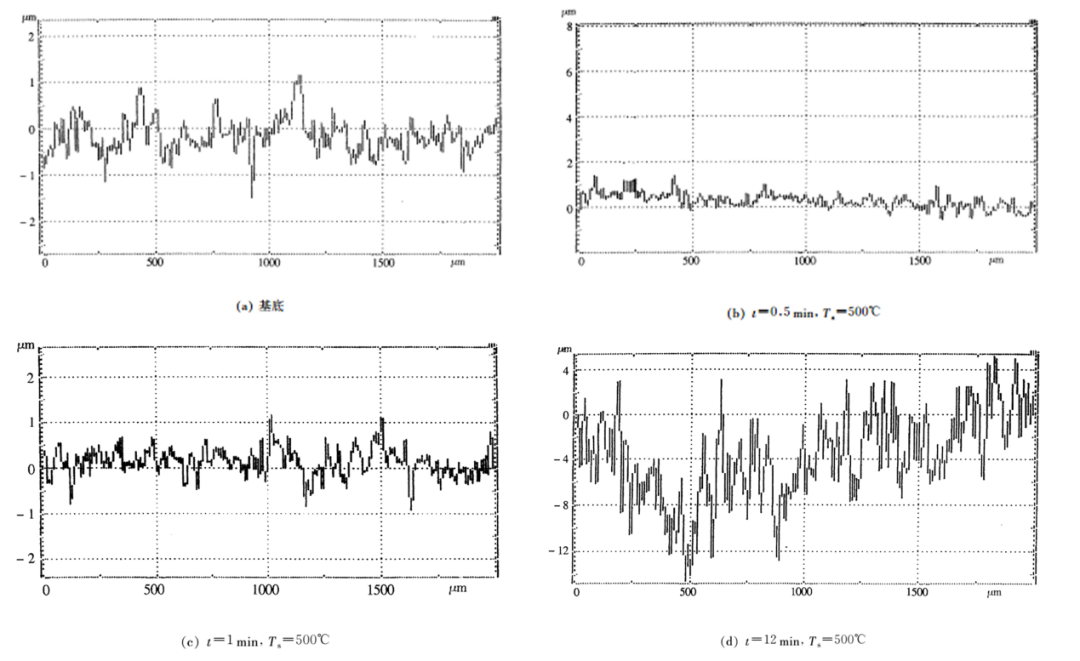

不同沉積時間下臺階儀測量圖譜

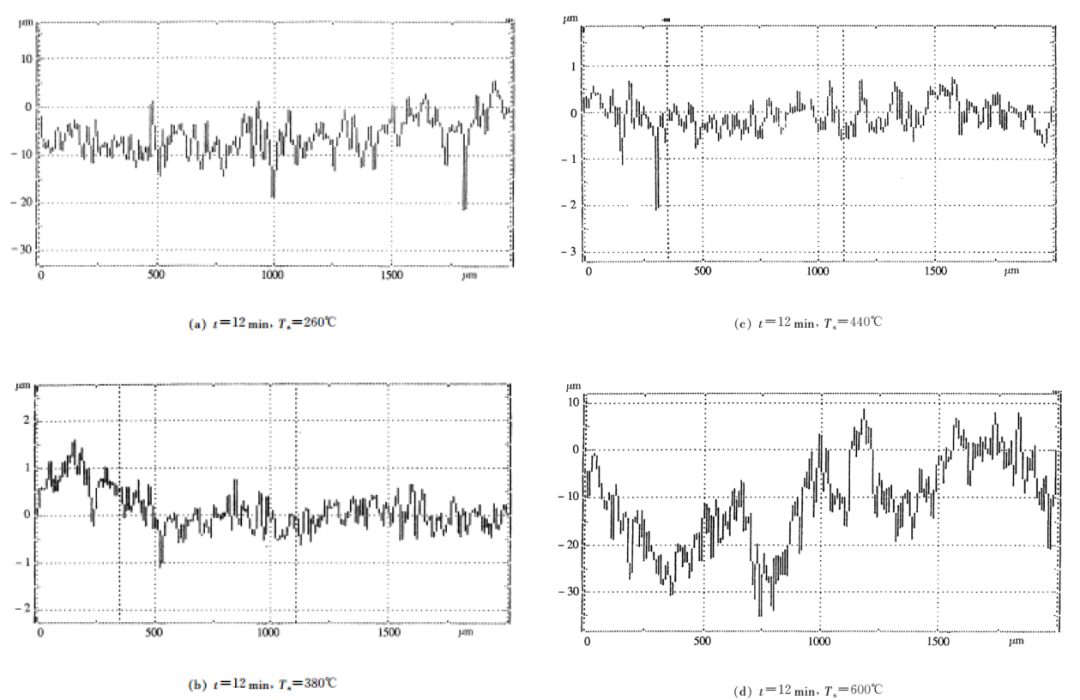

不同基底溫度下臺階儀測量圖譜

表面粗糙度的定量測量采用Flexfilm臺階儀。測量時，探針壓力設定為11 mg，掃描范圍為0–200 μm，測點間距為0.1 μm。臺階儀測量圖譜表明，對于同一樣品，不同方向的測量結果基本一致，進一步驗證了薄膜表面的各向同性。

2

表面高度分布與粗糙度分析

flexfilm

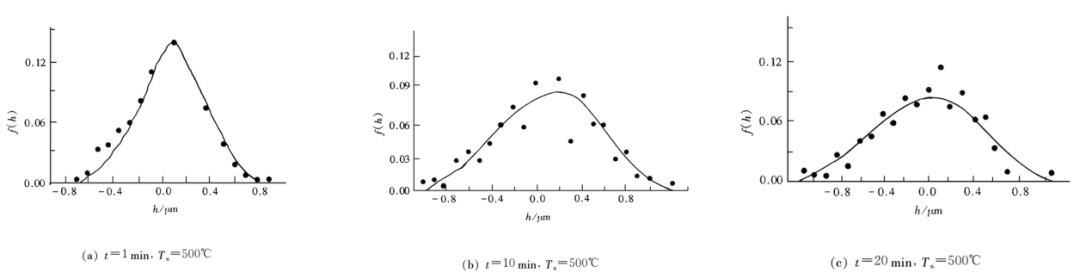

不同沉積時間下 Mo2C 膜表面高度分布:圓點為測量值,曲線為擬合線

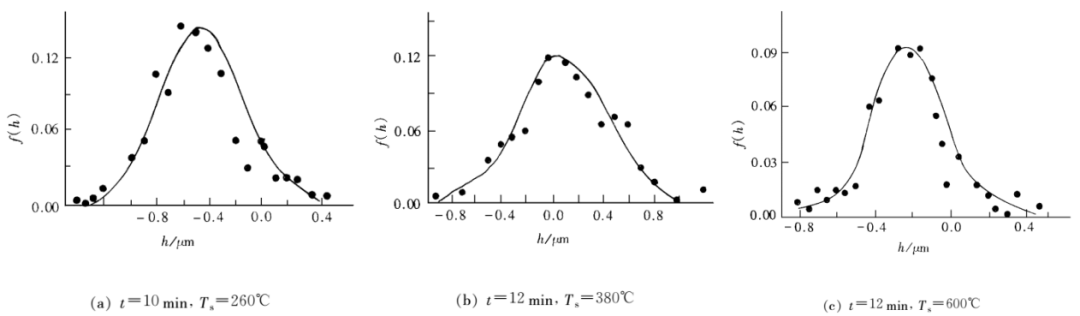

不同基底溫度下Mo?C膜表面高度分布

在臺階儀測量數據的基礎上，研究對表面高度分布進行了統計分析。具體方法為：以測量零線為高度零點，讀取各測試點上下端點坐標作為臺階高度值；按0.1 μm的高度區間劃分，統計各區間內的臺階數目，從而得到表面高度分布函數。不同沉積時間和基底溫度下的測量結果顯示，表面高度分布可用高斯函數良好擬合，擬合參數包括分布極大值對應的高度h?、極大值H以及粗糙度w。

考慮到Al?O?陶瓷基底本身并非理想平面，其基底粗糙度w約為0.28 μm。在沉積初期，粒子優先沉積于基底較低位置，表面粗糙度先減小，在沉積時間約為0.5 min時達到最小值0.07 μm，隨后逐漸增大。在長時間沉積條件下，基底粗糙度對生長粗糙度的影響可忽略，因此研究將生長粗糙度wg作為主要分析對象。

粗糙度隨沉積時間與溫度的變化規律

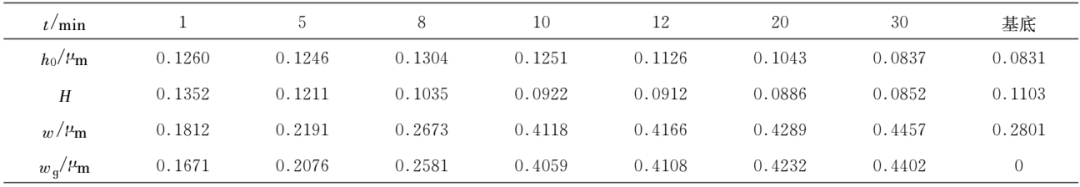

不同沉積時間下Mo?C膜表面的h0、H、w和wg值（Ts＝500℃）

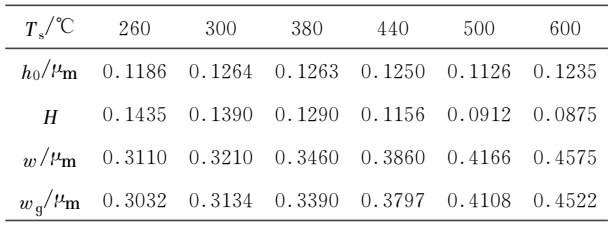

不同基底溫度下Mo?C膜表面的h0、H、w和wg值（ t ＝12min）

實驗結果表明，在沉積溫度固定為500 °C時，沉積時間小于10 min，生長粗糙度隨沉積時間迅速上升；超過10 min后，粗糙度變化趨于平緩，表現出標度行為，飽和時間tp為10 min。在t < tp階段，wg隨時間的增長符合冪律關系，粗糙化比率β約為1.07，遠大于常規粗糙化理論中β < 0.5的預期，表明Mo?C膜屬于快速粗糙化現象。

在沉積時間固定為12 min時，生長粗糙度隨基底溫度升高而增大，呈現非線性關系，這與常規粗糙化理論中粗糙度隨溫度升高而減小的結論明顯不同。

常規粗糙化理論的局限性

常規粗糙化理論基于KPZ方程及其擴展形式，認為表面粗糙化主要來源于粒子流隨機性引起的噪聲漲落，而表面擴散則起到平滑作用。在忽略基底粗糙度、假設薄膜為單晶的條件下，理論預測粗糙化比率β < 0.5，且粗糙度隨溫度升高而減小。然而，Mo?C膜的實驗測量結果明顯偏離這一理論預期，說明現有常規理論難以解釋其快速粗糙化行為。

快速粗糙化的理論模型與指數計算

為解釋上述現象，研究提出考慮晶粒邊界影響的物理模型。Mo?C膜為多晶結構，晶粒平均粒徑約為20 nm，晶粒邊界線密度較高，約為5×10? m?1。這些邊界形成局域勢壘，阻礙吸附粒子在晶粒間的擴散，從而促進表面粗糙化。相比之下，氣源噪聲漲落和其他點缺陷的影響較小，在模型中可忽略。

在忽略噪聲項的條件下，研究引入晶粒邊界勢V(x)，建立了一維動力學方程。通過傅里葉變換與標度分析，得到生長粗糙度wg的標度行為。當相關長度遠小于系統尺寸時，wg2與時間的關系滿足冪律形式。取動力學指數Z=4，維數D=1，計算得到β=0.875。若進一步考慮氣源噪聲漲落（其貢獻的β約為1/11），則β可達0.9659，與實驗值1.07的相對誤差為9.73%。若再計入基底粗糙度的影響，理論與實驗結果的吻合程度更高。

粗糙度與溫度的關系

在粗糙度與溫度關系方面，研究基于沉積速率的溫度依賴性，結合Langmuir吸附動力學理論與Arrhenius公式，建立了粗糙度與溫度之間的關系式。在低溫區（T < 720 K），沉積過程以物理吸附為主，粗糙度隨溫度升高而增大。理論計算得到的wg-T曲線與臺階儀測量值基本一致，表明模型能夠較好地描述Mo?C膜表面粗糙度隨溫度的變化趨勢。

研究指出，在低溫區，晶粒邊界勢壘限制了粒子的擴散范圍，溫度升高雖促進沉積速率，但也使后沉積粒子更快覆蓋早期沉積粒子，從而削弱擴散平滑作用，導致粗糙度增大。在高溫區，由于Mo?C熱分解及成膜過程異常，實驗值偏離理論預測。

綜上所述，Mo?C膜表面粗糙度表現出明顯的快速粗糙化特征，其粗糙化比率大于1，且隨溫度升高而增大。晶粒邊界的大量存在是導致這一現象的關鍵因素。通過引入晶粒邊界勢壘修正，建立的動力學模型能夠較好地解釋臺階儀測量所獲得的粗糙度演化規律，為理解多晶薄膜的快速粗糙化行為提供了理論依據。

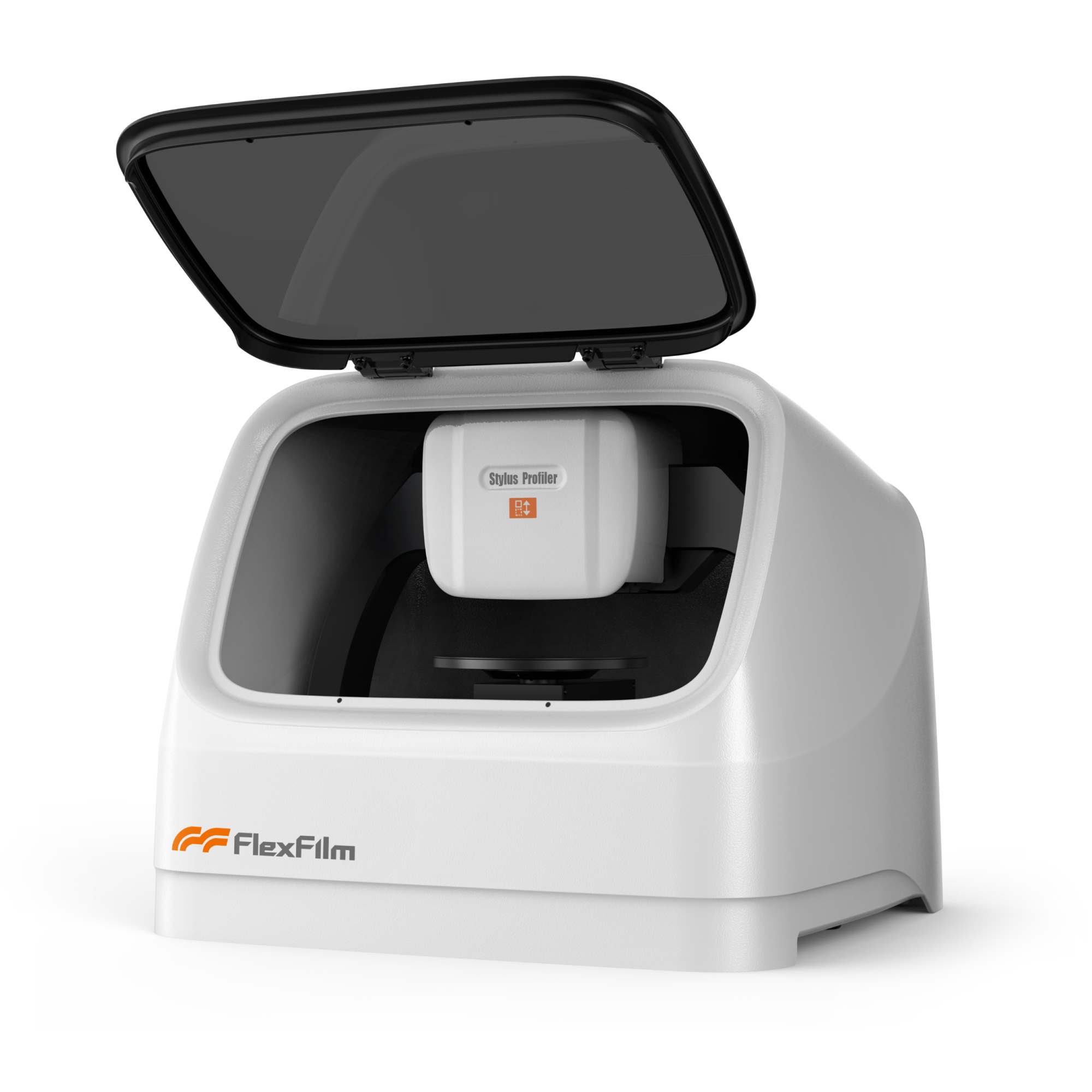

Flexfilm費曼儀器探針式臺階儀

flexfilm

費曼儀器探針式臺階儀在半導體、光伏、LED、MEMS器件、材料等領域，表面臺階高度、膜厚的準確測量具有十分重要的價值，尤其是臺階高度是一個重要的參數，對各種薄膜臺階參數的精確、快速測定和控制，是保證材料質量、提高生產效率的重要手段。

• 配備500W像素高分辨率彩色攝像機
• 亞埃級分辨率，臺階高度重復性1nm
• 360°旋轉θ平臺結合Z軸升降平臺
• 超微力恒力傳感器保證無接觸損傷精準測量

費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商，Flexfilm費曼儀器探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量，保證材料質量、提高生產效率。

原文參考：《Mo?C膜表面快速粗糙化現象研究》
