在新能源汽車與電機控制系統不斷升級的背景下，高精度、高可靠性的電流檢測方案成為關鍵技術環節。作為全球知名電量測量解決方案提供商，LEM 的 HC5FW系列汽車級電流傳感器，正是在這一需求下誕生的高性能產品。

浮思特科技作為 LEM 的合作代理商，也在持續為客戶提供成熟可靠的電流檢測解決方案與技術支持。

面向汽車電機控制的高性能電流檢測方案

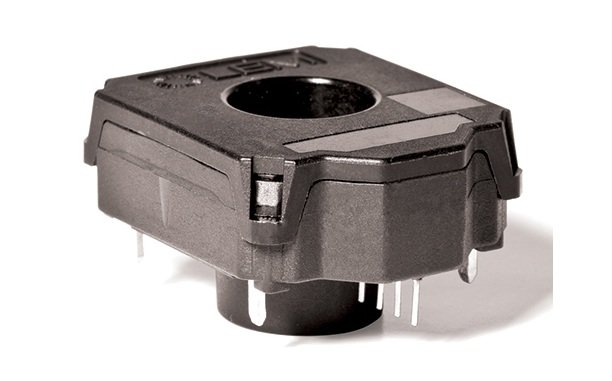

HC5FW 系列是一款專為汽車應用設計的 PCB 安裝式電流傳感器，具備高達 ±900A的電流測量能力，適用于中高功率電機控制場景。其典型應用包括新能源汽車 xEV 牽引逆變器中的直流鏈路電流和相電流檢測。

在電機控制系統中，電流信號的精確采集直接關系到系統效率與安全性。HC5FW 通過高精度測量，能夠?yàn)榭刂扑惴ㄌ峁┛煽繑?shù)據支撐，從而提升整車動力性能與能效表現。

基于霍爾效應的成熟技術架構

HC5FW采用基于霍爾效應的開環電流檢測技術，通過感應流經母線電流產生的磁場，實現非接觸式測量。該方案具備天然的電氣隔離優勢，同時避免了傳統分流器方案中的功耗和發熱問題。

傳感器內部集成了 LEM 自主研發的專用 ASIC，并配合精密裝配與校準的磁芯結構，使產品在復雜工況下依然能夠保持：

· 高精度輸出

· 優異線性度

· 低溫漂特性

· 出色的長期穩定性

這些特性使其在嚴苛的汽車電子環境中具備極高可靠性。

緊湊設計，適配多樣結構布局

在實際應用中，HC5FW 的結構設計充分考慮了系統集成需求：

· PCB通孔(THD)安裝方式，便于生產與裝配

· 緊湊結構設計，適合空間受限的電控系統

· 圓形孔徑設計，兼容矩形與圓形母線

· 內置隔離套管，滿足高壓系統安全隔離要求

在典型變頻器結構中，HC5FW 可直接平放于柵極驅動板上，實現對母線電流的直接測量。這種布局不僅優化了系統空間，還減少了額外連接帶來的損耗與誤差。

關鍵性能參數一覽

HC5FW 系列在性能上表現出色，主要包括：

· 單電源供電：+5V DC

· 工作溫度范圍：-40°C ~ +125°C

· 初級電流測量范圍：最高 ±100A(有效值受溫度限制)

· 輸出形式：比例電壓輸出(全比率)

· 高速響應能力，適用于動態控制系統

這些參數使其能夠適應新能源汽車復雜多變的工況需求。

多場景應用，助力汽車電氣化發展

HC5FW 系列不僅適用于牽引逆變器，還可廣泛應用于多種汽車電氣系統中，例如：

· 電動助力轉向系統(EPS)

· 動發電機(ISG)

· DC-DC 轉換器

隨著汽車電動化與智能化的發展，對電流檢測的精度與可靠性要求不斷提升，HC5FW 系列為工程師提供了更加靈活且高效的解決方案。

作為全球領先的電流傳感技術專家，萊姆始終以創新和品質著稱。HC5FW系列傳感器繼承了萊姆一貫的高精度、高可靠性基因，其核心磁芯經精密裝配與校準，配合萊姆自研的專用ASIC，確保在苛刻的電機控制應用中依然穩定如初。

浮思特科技作為萊姆授權代理商，不僅提供原廠正品保障，更可為客戶提供專業的技術支持與本地化服務。無論您正在進行新能源汽車牽引逆變器設計，還是開發高端工業電機控制系統，我們都將助您一臂之力。

萊姆HC5FW系列電流傳感器，以其高緊湊性、卓越性能和靈活集成能力，正成為中高功率電機控制領域的理想選擇。未來，浮思特科技將繼續攜手萊姆，為您的創新應用提供精準、可靠的傳感解決方案。
