匯川PLC與RS422設備跨協議通訊方案——新能源儲能電池PACK生產線案例

新能源儲能行業作為雙碳戰略下的核心賽道，近年來迎來爆發式增長，儲能電池PACK智能制造更是當下增速最快、市場前景最廣闊的工業細分領域，工業自動化與工業物聯網深度融合，成為儲能企業提升產能、保障電池安全、實現全流程數字化管控的核心支撐。某專注儲能電池系統研發生產的企業，主打工商業儲能電池PACK組裝，為適配規?；?、標準化生產需求，車間采用匯川PLC管控核心組裝設備，卻因總線協議不兼容，無法對接現場RS422協議監測設備，嚴重制約生產效率與產品質量管控。通過部署 塔訊TX131-RE-CCIES-RS422總線協議網關**** ，成功實現CC-Link IEFB從站轉RS422協議轉換，打通設備數據互通與工業物聯網數據采集鏈路，高效解決生產痛點，助力企業實現儲能電池PACK智能化、標準化生產。

一、案例項目背景

該企業儲能電池PACK自動化生產線核心控制架構分為兩大模塊：一是電池上料、電芯檢測、激光焊接、PACK組裝、成品檢測等核心制程設備，由匯川PLC****作為CC-Link IEFB主站集中管控，依托CC-Link IEFB總線協議高速穩定、抗干擾性強的特性，實現多設備同步聯動、工藝參數精準調控，是整條產線工業自動化運行的核心單元，保障電池PACK組裝精度與生產連續性；二是生產線上的電芯電壓檢測儀、電池溫度傳感器、焊接壓力變送器、環境溫濕度記錄儀等關鍵工藝監測設備，全部采用標準 RS422串口協議 ，負責實時采集電芯參數、焊接工藝、車間環境等核心數據，這類數據直接決定儲能電池的安全性、使用壽命與產品合格率，是生產過程中必須實時監控、全程留存追溯的關鍵指標。

由于匯川PLC采用CC-Link IEFB現場總線協議，現場監測設備為傳統RS422串口協議，兩種總線協議底層通訊邏輯互不兼容，PLC無法直接讀取RS422設備的實時工藝數據，監測參數只能依靠人工定時抄錄，不僅效率低下、易出現人為誤差，還無法實現數據實時上傳與遠程監控。企業計劃搭建工業物聯網集中監控平臺，依托數據采集器實現全流程工藝參數自動采集、遠程調控與數據存檔，滿足儲能行業電池安全追溯要求，但協議壁壘導致數據傳輸鏈路中斷，監控平臺無法落地，難以適配儲能行業高精度、高安全性的生產管控要求。經過多輪選型與現場測試，企業最終選用塔訊TX131-RE-CCIES-RS422****總線協議網關 ，以CC-Link IEFB從站轉RS422串口的模式，搭建穩定高效的跨協議數據傳輸通道。

二、網關核心功能簡介

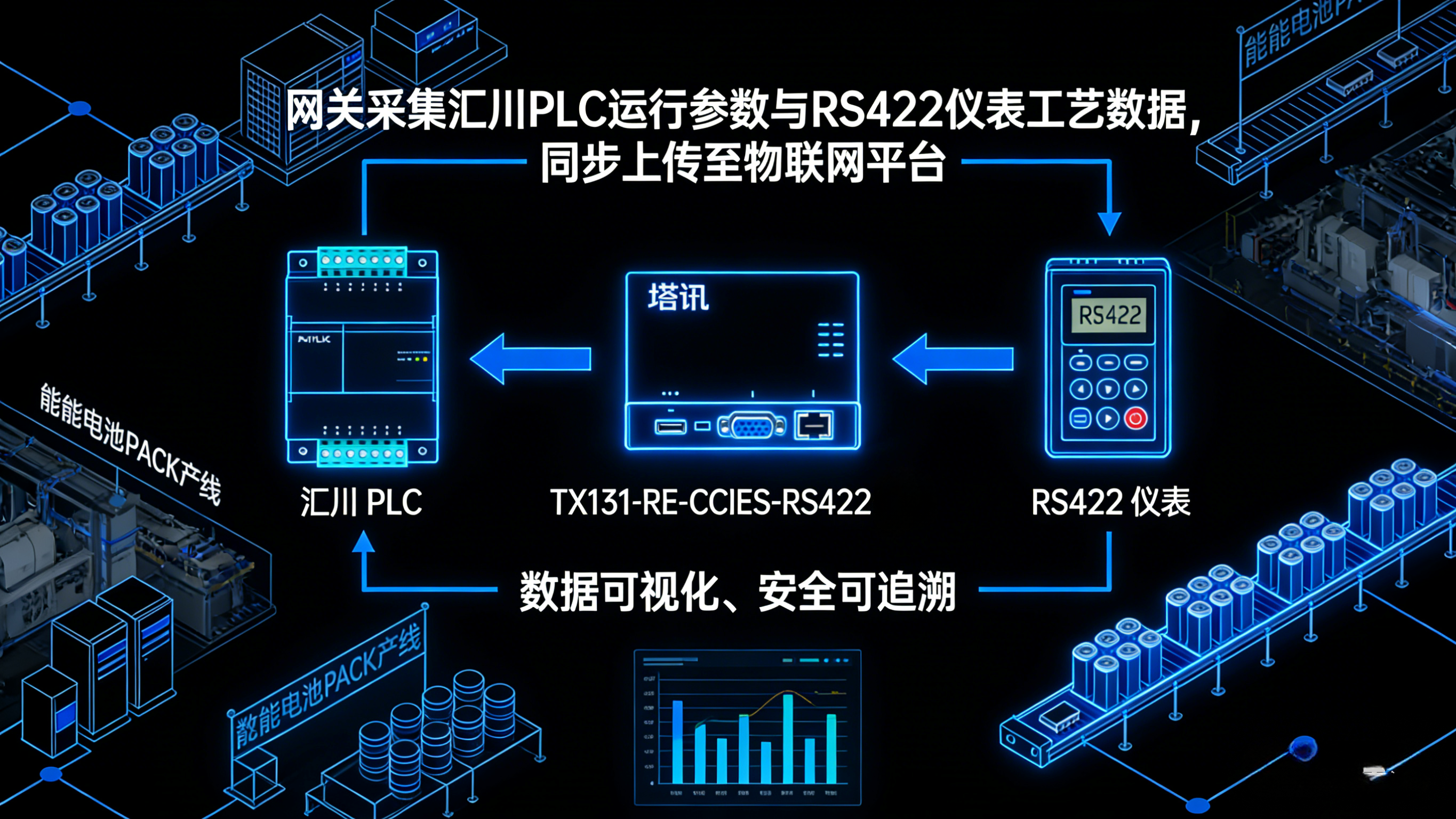

本次應用的塔訊 TX131-RE-CCIES-RS422 ，是專為工業自動化場景設計的工業網關與智能網關，聚焦CC-Link IEFB與RS422總線協議轉換核心需求，適配儲能電池PACK產線高速連續、高安全性、高抗干擾的作業要求，具備四大核心功能：一是精準實現CC-Link IEFB從站與RS422串口雙向透明協議轉換，無需修改匯川PLC程序與RS422設備參數，即可實現PLC與串口設備的雙向數據交互，傳輸延遲低、數據無丟包，契合儲能電池高精度、高安全性管控需求；二是內置高性能數據采集器模塊，實時采集匯川PLC設備運行參數與RS422儀表工藝數據，同步上傳至工業物聯網平臺，實現全流程數據可視化、可追溯，滿足電池安全追溯要求；三是工業級硬件設計，防塵抗干擾、支持寬溫運行，適配生產車間復雜工業環境，支持串口數據緩存、斷線重連功能，避免關鍵工藝數據丟失；四是配置操作簡便，支持網頁端可視化配置，快速完成協議參數匹配與數據點位映射，施工周期短，不影響產線正常生產。

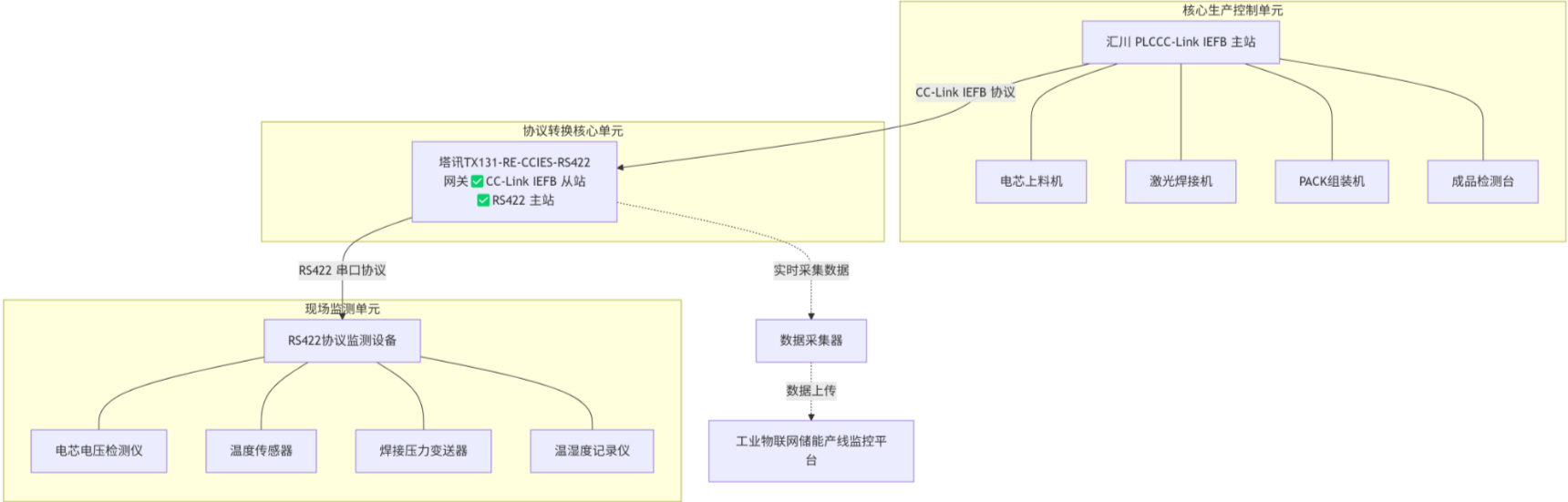

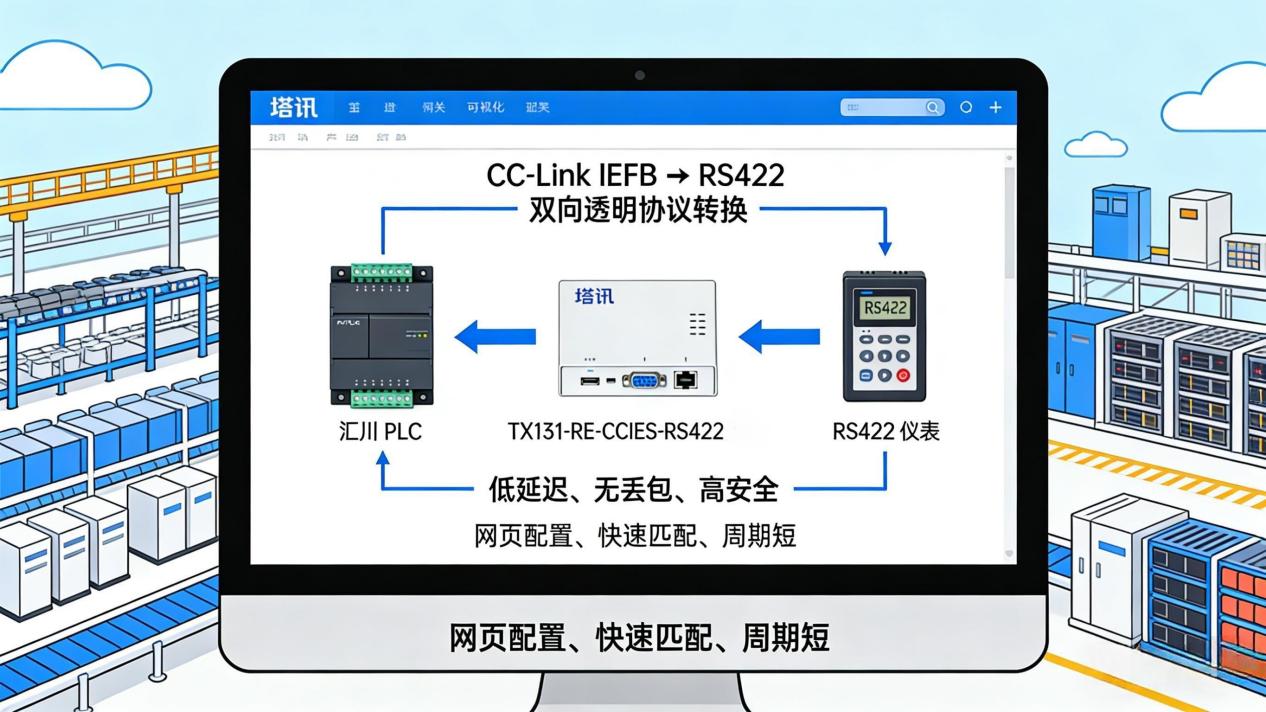

三、系統結構拓撲圖

四、現場設備實施配置步驟

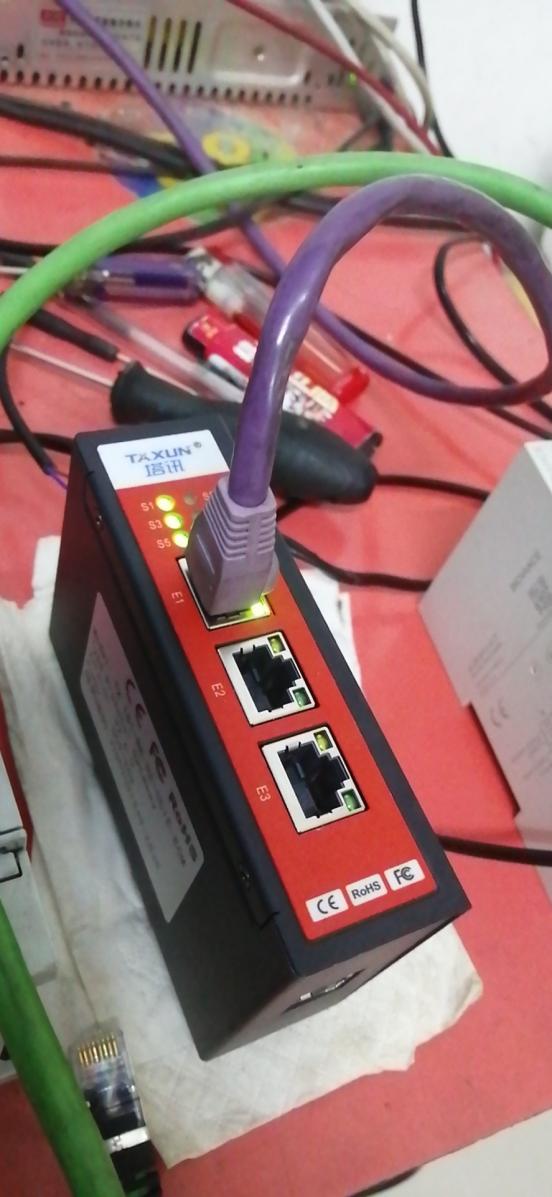

1.硬件安裝與接線 ：將塔訊TX131-RE-CCIES-RS422網關固定在儲能PACK產線PLC控制柜內，遠離激光焊接機、大功率電機等干擾源；采用屏蔽RS422串口線纜，將網關RS422端口與電壓檢測儀、溫度傳感器等設備采用總線式串聯連接，保證通訊穩定；用工業以太網線將網關CC-Link IEFB端口接入?yún)R川PLC的總線接口，接入24V直流工業電源，檢查網關電源、總線通訊、RS422通訊指示燈，確認正常亮起后完成硬件部署。

2.網關參數配置 ：首先通過網關網頁配置界面，設置RS422串口參數，精準匹配現場所有儀表的波特率、數據位、停止位、校驗位，確保串口通訊協議完全一致；再將網關CC-Link IEFB側配置為從站模式，導入對應設備配置文件，匹配匯川PLC的通訊參數與站點地址，避免網絡沖突；配置數據映射規則，將RS422設備采集的電壓、溫度、壓力、環境溫濕度等參數，映射至PLC對應寄存器，完成參數保存并重啟網關生效。

3.通訊調試與試運行 ：依次啟動匯川PLC、塔訊網關與現場RS422監測設備，通過匯川PLC編程軟件監控寄存器數據，測試PLC是否能正常讀取各儀表實時數據，驗證數據傳輸準確性；模擬產線正常生產狀態，測試串口數據實時回傳的穩定性，連續試運行12小時，監控網關運行狀態與數據完整性，排查通訊卡頓、數據跳變等問題，確保滿足儲能電池PACK產線高速連續、高精度生產要求。

五、項目核心痛點

協議異構導致數據斷層：CC-Link IEFB與RS422總線協議不兼容，匯川PLC無法實時讀取工藝監測儀表數據，生產參數依賴人工抄錄，數據滯后嚴重，工藝調控不及時，電池產品一致性差，存在安全隱患。

工業物聯網升級受阻：缺乏專業物聯網網關，數據采集器無法自動抓取關鍵工藝數據，生產監控平臺無法落地，無法實現遠程監控與生產數據追溯，不符合儲能行業安全管控規范。

工業自動化程度偏低：人工監測數據效率低下，人工成本高，且人工干預易導致工藝參數誤差，影響電池組裝精度，產線整體產能難以提升。

運維效率低下：無智能網關遠程監控與預警功能，設備故障只能人工排查，故障處理耗時久，產線停機損耗大，運維成本居高不下。

六、項目應用效果

通過塔訊TX131-RE-CCIES-RS422網關的部署應用，徹底解決儲能電池PACK產線跨協議通訊痛點，實現工業自動化與工業物聯網深度融合：一是打通數據互通鏈路，匯川PLC實時讀取RS422儀表工藝數據，數據延遲降至50ms以內，工藝參數實時精準調控，電池產品一致性大幅提升，安全隱患大幅降低；二是數據采集器自動采集全流程生產數據，工業物聯網平臺實現遠程可視化監控，生產數據全程可追溯，完全滿足儲能行業安全管控要求；三是工業網關實現無人化數據監測，人工成本降低38%，產線自動化運轉效率提升20%；四是設備狀態實時監控與故障預警，故障處理效率提升62%，產線有效運轉時長提升16%，改造成本低、工期短，無需更換原有設備，快速實現儲能產線智能化升級。

七、項目實施前后效果對比

八、案例總結

新能源儲能電池制造是當前工業領域中政策扶持力度大、市場增速快、長期發展前景極佳的主流行業，工業自動化與工業物聯網是行業高質量發展的核心方向，而總線協議異構導致的設備數據互通難題，是多數儲能企業智能化改造的共性痛點。本次案例中，塔訊TX131-RE-CCIES-RS422總線協議網關作為高性能的工業網關與智能網關，成功實現匯川PLC CC-Link IEFB協議與RS422串口監測設備的雙向轉換，依托內置數據采集器，打通工業物聯網數據傳輸鏈路，既解決了跨協議通訊難題，又幫助企業提升產品質量、降低運維成本、滿足安全追溯要求，改造成本低、實施便捷，完全適配儲能行業生產特性。

該方案不僅適用于新能源儲能電池PACK生產場景，還可廣泛推廣至醫藥、物流、通用工業自動化等多個領域，能夠快速適配各類PLC與串口設備的跨協議通訊需求，助力各類工業企業打破協議壁壘，低成本推進數字化、智能化轉型，成為工業物聯網落地、工業自動化升級的關鍵支撐設備。
