01 RAEM1-6遠程監測檢測系統

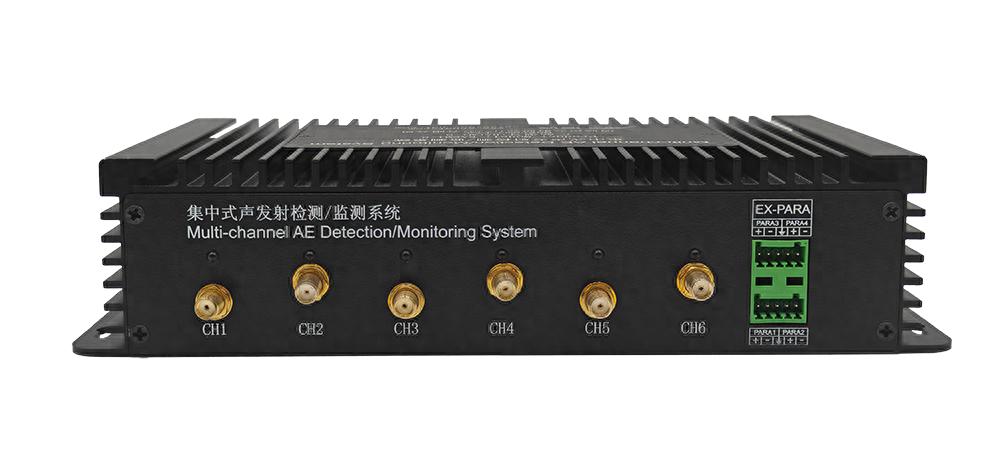

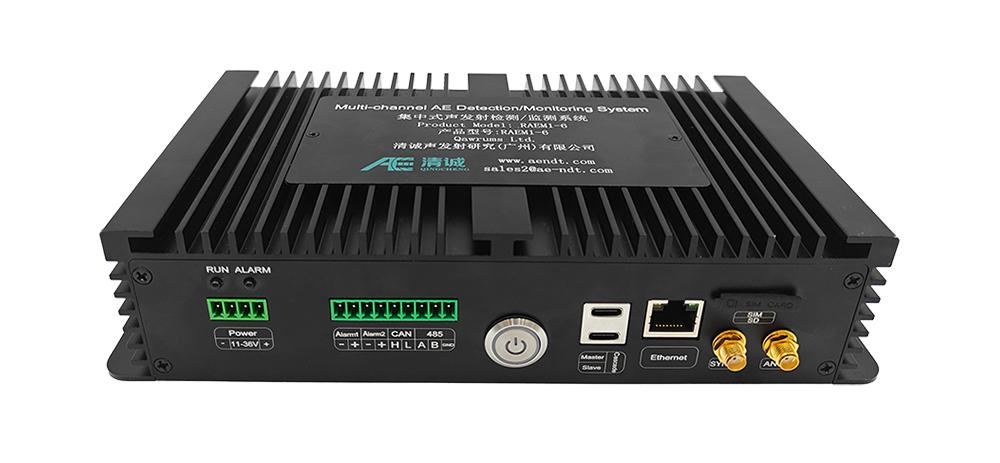

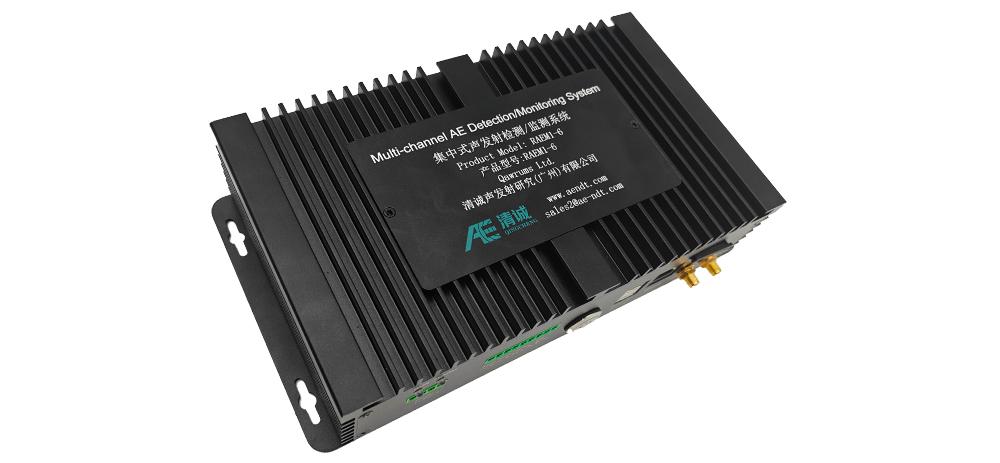

RAEM1-6是集自動控制信號采集、處理分析、時鐘同步和無線通訊為一體的多通道智能聲發射系統，采用堅固耐摔的鋁合金外殼，能在 - 20℃~60℃的環境中穩定工作，單個機箱可靈活配置 1-6 個聲發射通道，通過多個設備級聯，最多可擴展至 128 通道。

傳感器適配方面，單個RAEM1-6設備最大可同時連接6個帶前放的聲發射傳感器，傳感器前放增益可選擇26dB/34dB/40dB（注：一個RAEM1-6設備只能連接同一種規格的傳感器），機箱的通道數也可以根據用戶需求配置。

基于 Linux 系統開發，RAEM1-6具有高可行性、高穩定性和高安全性，能長時間穩定運行，保障監測檢測工作的連續性和數據的可靠性，適合在各種惡劣工業環境中長時間使用。

例如：鋼絲繩斷絲監測、橋梁結構重點位置異常監測；儲罐、水管、閥門泄漏監測檢測；轉動機械故障診斷狀態監測；刀具磨損監測；結構裂紋開裂監測；容器管道類裂紋擴展損傷監測；儲罐罐底板聲發射監測；煤層鉆桿監測；邊坡等地質結構監測；高壓電纜局部放電監測，等等。

鋼絲繩斷絲監測/橋梁結構重點位置異常監測

儲罐監測

壓力容器結構裂紋擴展監測

風電設備監測

山體邊坡監測

機加工刀具磨損、防撞監測

旋轉機械軸承磨損監測

閥門管道泄漏監測

特點與優勢

精準測量：工業級結構設計，精準AE特征參數測量。

傳感器適配：28V40dB，12V34dB，5V26dB可選，前放電壓出廠固定。

靈活配置：包絡采集、連續采集、定長采集模式，聲發射門限觸發、外參門限觸發、軟件觸發方式。

堅固耐用：鋁合金外殼，散熱性良好，適合長期監測。

遠程監控：可隨時隨地獲取數據，實現自動報警，長期無需維護。

協議對接：MQTT、ModbusTcp、TCP協議，對接用戶服務器、私有云。

時鐘同步：設備內同步時鐘精度≤100ns，結合SWAE軟件實現高精度聲發射源定位。

通訊方式：網口（千兆）/4G/WiFi（三選一），可定制其他通訊方式

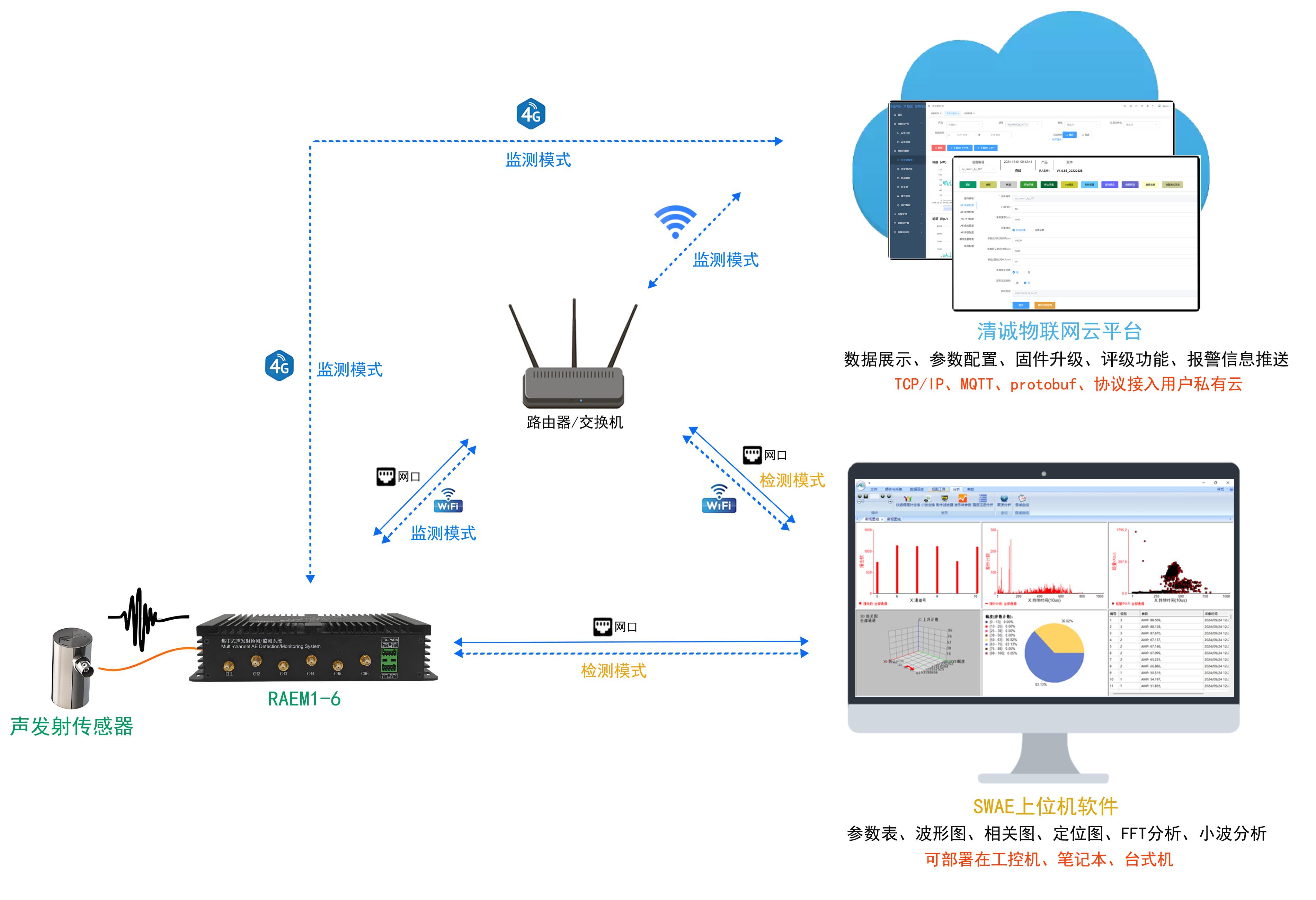

02 工作模式

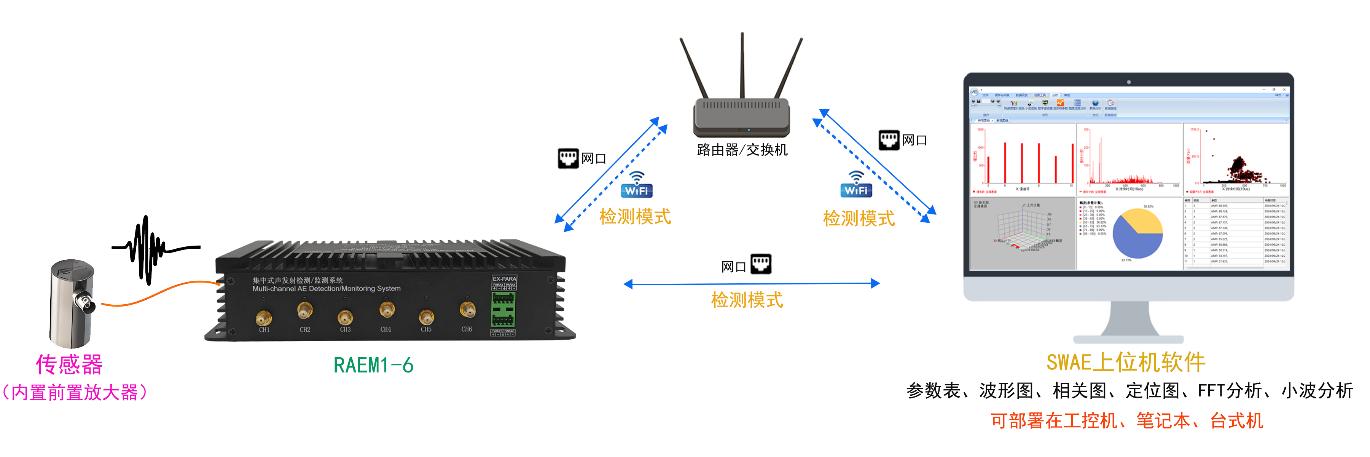

檢測模式：RAEM1-6通過WiFi或網線連接本地局域網內的計算機將數據發送到SWAE上位機軟件，實現近距離數據傳輸與實時檢測（注：該模式下參數、波形信息是完整的，沒有丟棄）。

監測模式：RAEM1-6通過4G或WiFi/LAN入網方式，將采集到的AE特征數據和波形數據通過無線傳輸送至遠程監控平臺。用戶可以隨時遠程監控設備，及時察覺設備的異常運行狀態（注：數據取該通道上報周期內幅度最大的1條參數及其對應的波形上報）。

附加功能：RAEM1-6聲波（聲發射）監測系統除監測功能外，還可作為檢測設備使用，參考RAEM1-6檢測系統（鏈接）。

03 技術參數表

在信號處理上，具備模擬濾波器和數字濾波器，模擬濾波器可通過配置軟件人工切換，數字濾波器在 0kHz~1000kHz 頻率范圍內可任意設置直通、高通、低通、帶通，有效過濾噪聲干擾。

作為智能聲發射檢測系統，RAEM1-6把采集的聲發射信號處理完成后，通過本地網絡，如網線、WiFi等，傳輸?shù)?a target="_blank">電腦上的聲發射軟件，供用戶實時查看及事后深度分析，如FFT、小波分析、參數分級評級、各類視圖等。

作為智能監測系統時，可通過4G或WiFi/LAN入網的方式將數據傳輸?shù)皆品?wù)器，用戶登錄云平臺遠程實時查看。

AST測試功能，用于檢查各通道的連接、傳感器的耦合情況及靈敏度情況，便于及時發現和排除系統故障，確保監測檢測系統始終處于最佳工作狀態。

可級聯多個RAEM1-6組成一個更多通道聲發射檢測監測系統，對大型或超大設備設施實時監測和分析。

04 清誠物聯網云平臺

清誠云平臺http://cloud.ae-ndt.com是清誠聲發射研究（廣州）有限公司獨立研發，集數據顯示、數據查詢、遠程配置、智能監控、主動報警推送于一體的一個安全可靠的數據管理云平臺。

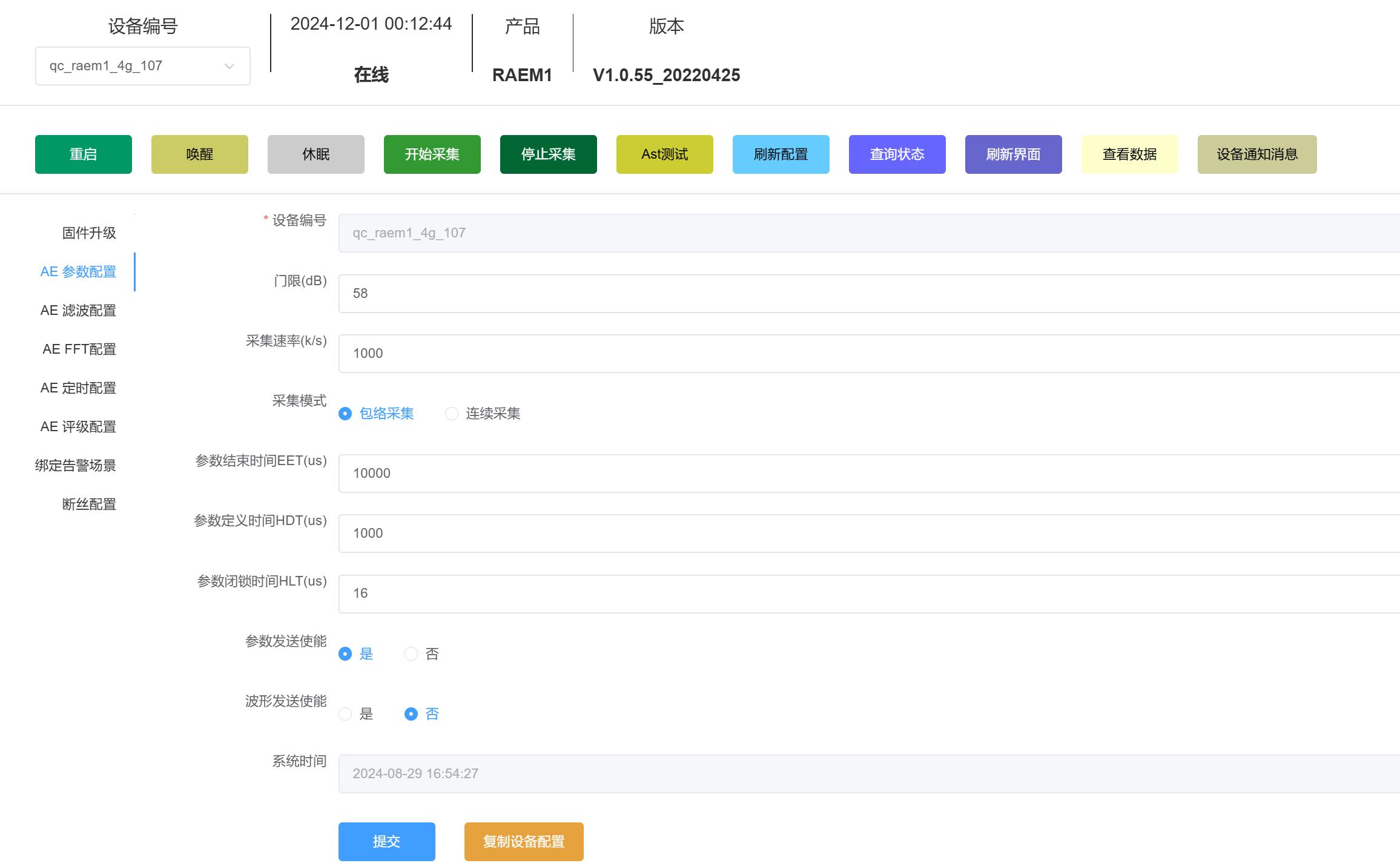

1、遠程配置：參數配置（如門限、采樣速率、采集模式、HDT、HLT、EET）、濾波配置、FFT配置、評級配置等。遠程實現固件升級，免人工現場維護。

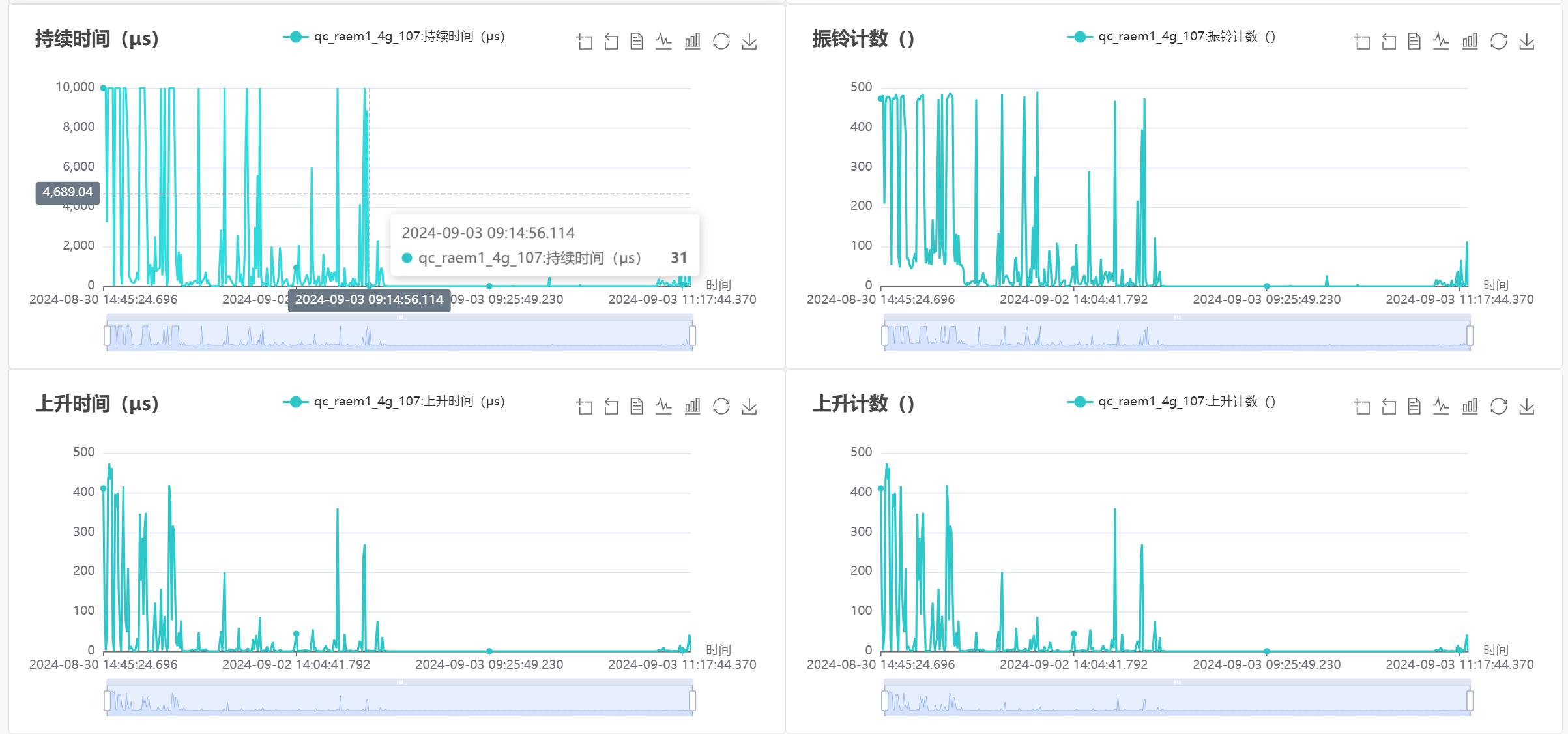

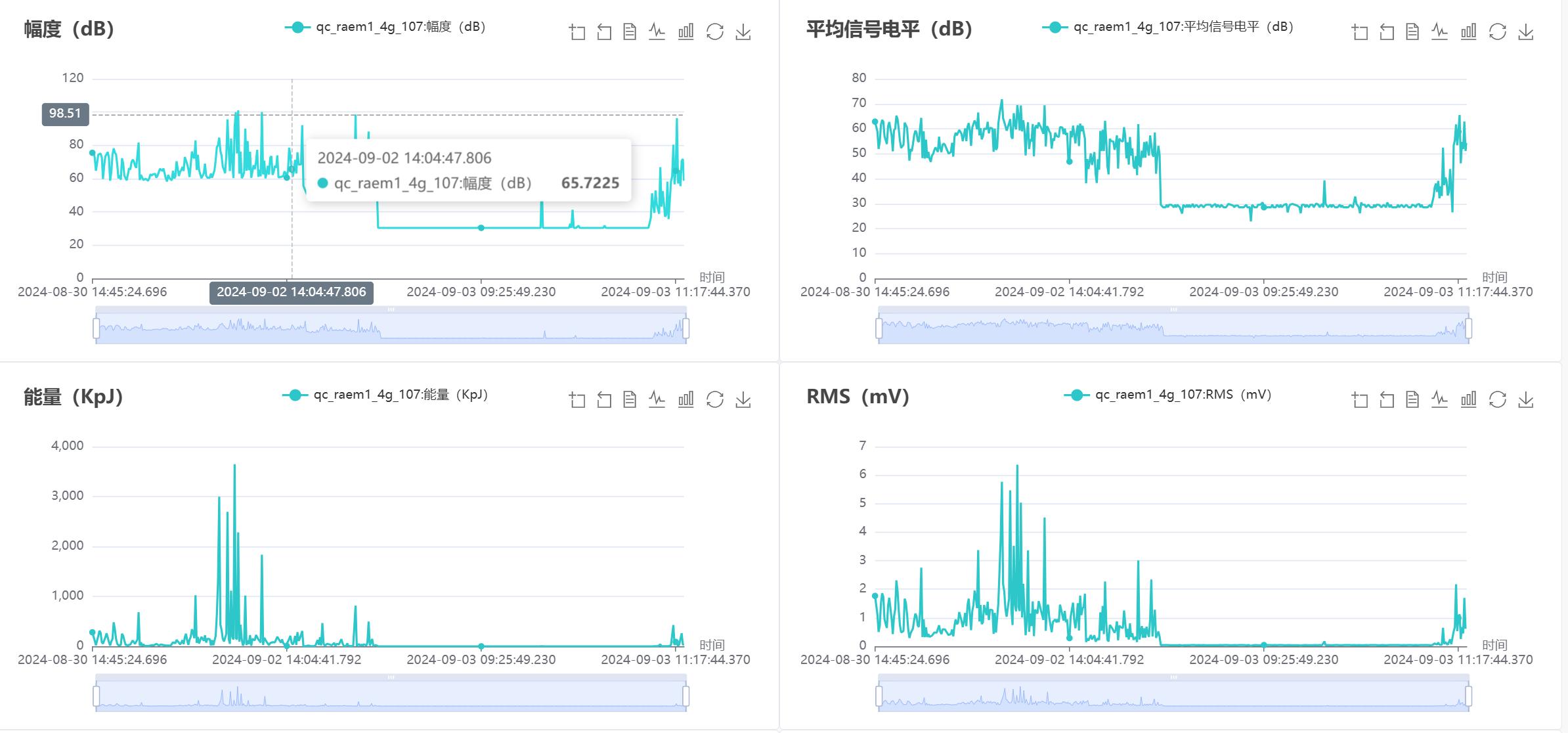

2、數據展示：柱形圖、折線圖。（參數、波形數據、評級結果實時查看，支持自定義時間段內的歷史數據查詢）。
AE特征參數：幅度、平均信號電平、能量、持續時間、振鈴計數、上升時間、RMS、上升計數、峰值頻率、質心頻率、5個局部功率譜占比。
*注：數據可以根據用戶要求上傳到用戶指定的私有云平臺

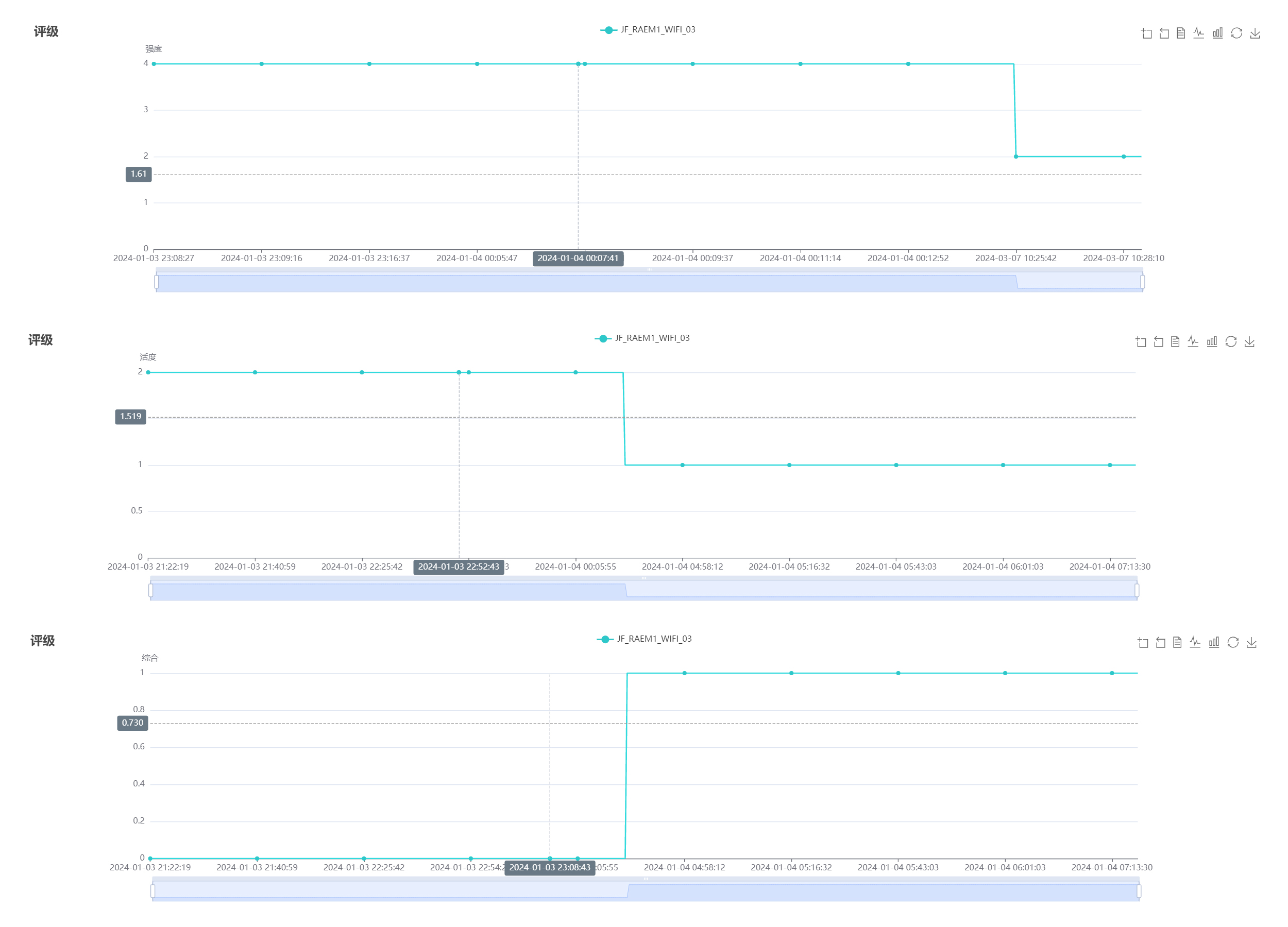

3、評級功能：自動分級算法，由聲發射撞擊參數得到強度級別，活度級別，綜合級別，可根據不同現場靈活設置評級條件，滿足不同使用場景、不同標準。
評級參數：幅度、平均信號電平、能量、持續時間、振鈴計數、上升時間、RMS、上升計數。

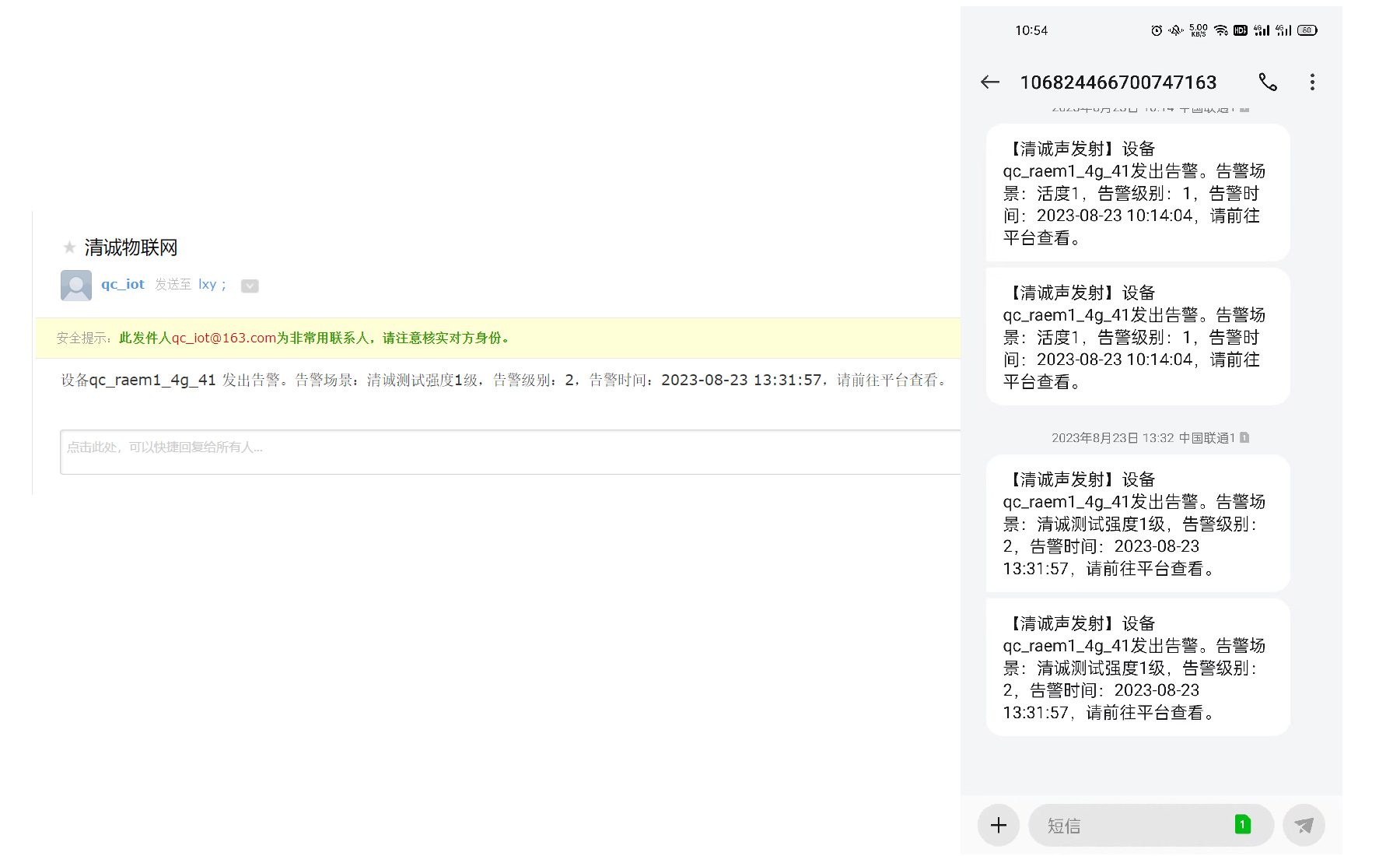

4、報警信息推送：達到合適的報警條件主動推送到手機、電腦等客戶端。
自動推送報警信息方式：郵箱、短信。

5、數據下載：格式為CSV格式或我司的參數文件或波形文件（.PRA和.AED）格式。

05 SWAE軟件

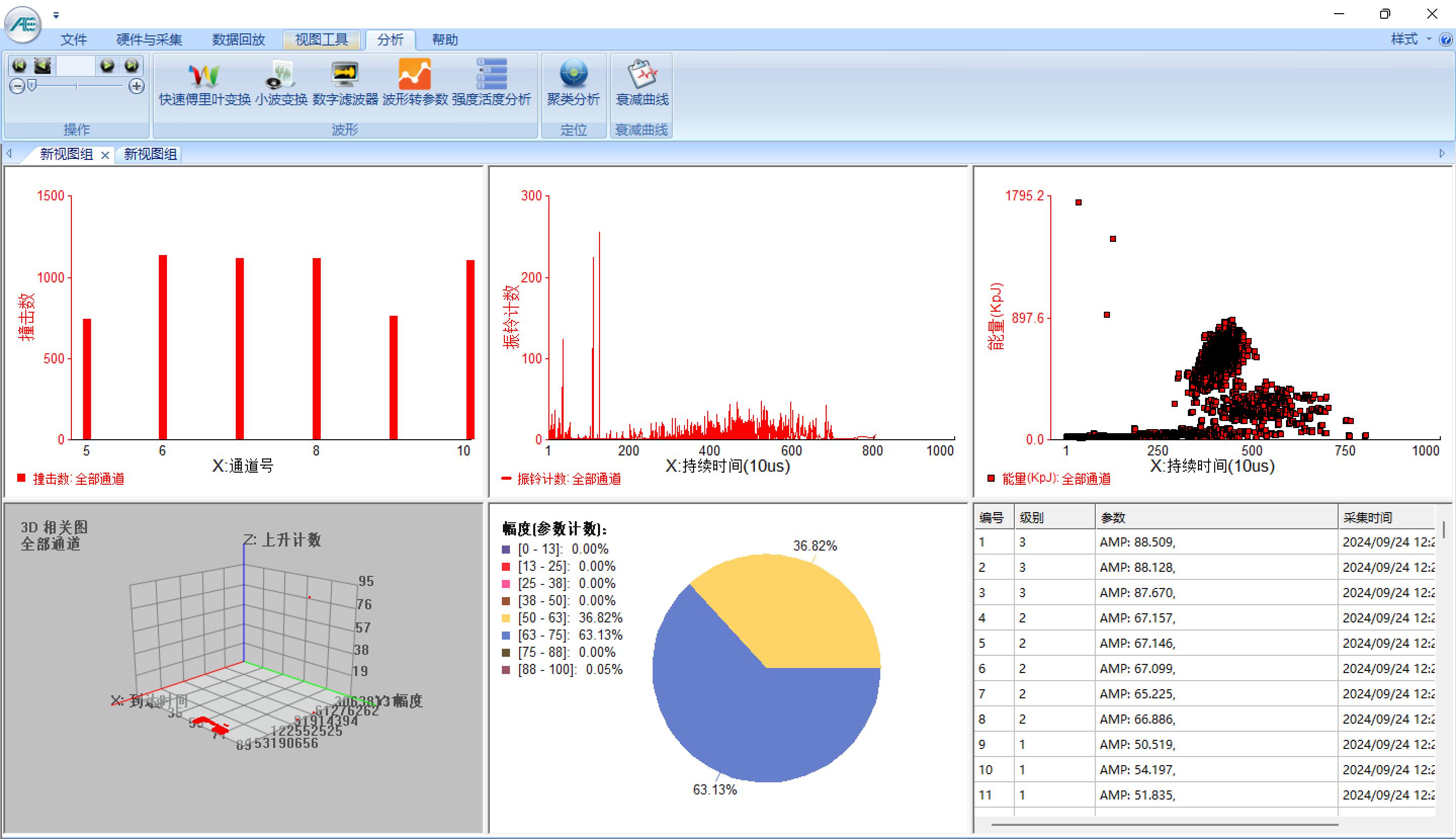

SWAE聲發射系統軟件是實時采集分析和事后分析軟件的集合，適用于SAEU3H聲發射檢測儀、RAEM1-6聲發射檢測儀、RAEM1聲發射檢測，防爆型聲發射檢測儀，可對設備進行數據采集及回放分析等。

1、基礎功能圖：參數表、波形圖、連續波形圖、頻域波形圖等

2、相關圖：（散點圖、柱形圖、折線圖）、餅圖、3D相關圖、強度活度分析、綜合評級等。

不限安裝：支持多臺電腦協作分析，適配 64位Win11等最新版本操作系統。

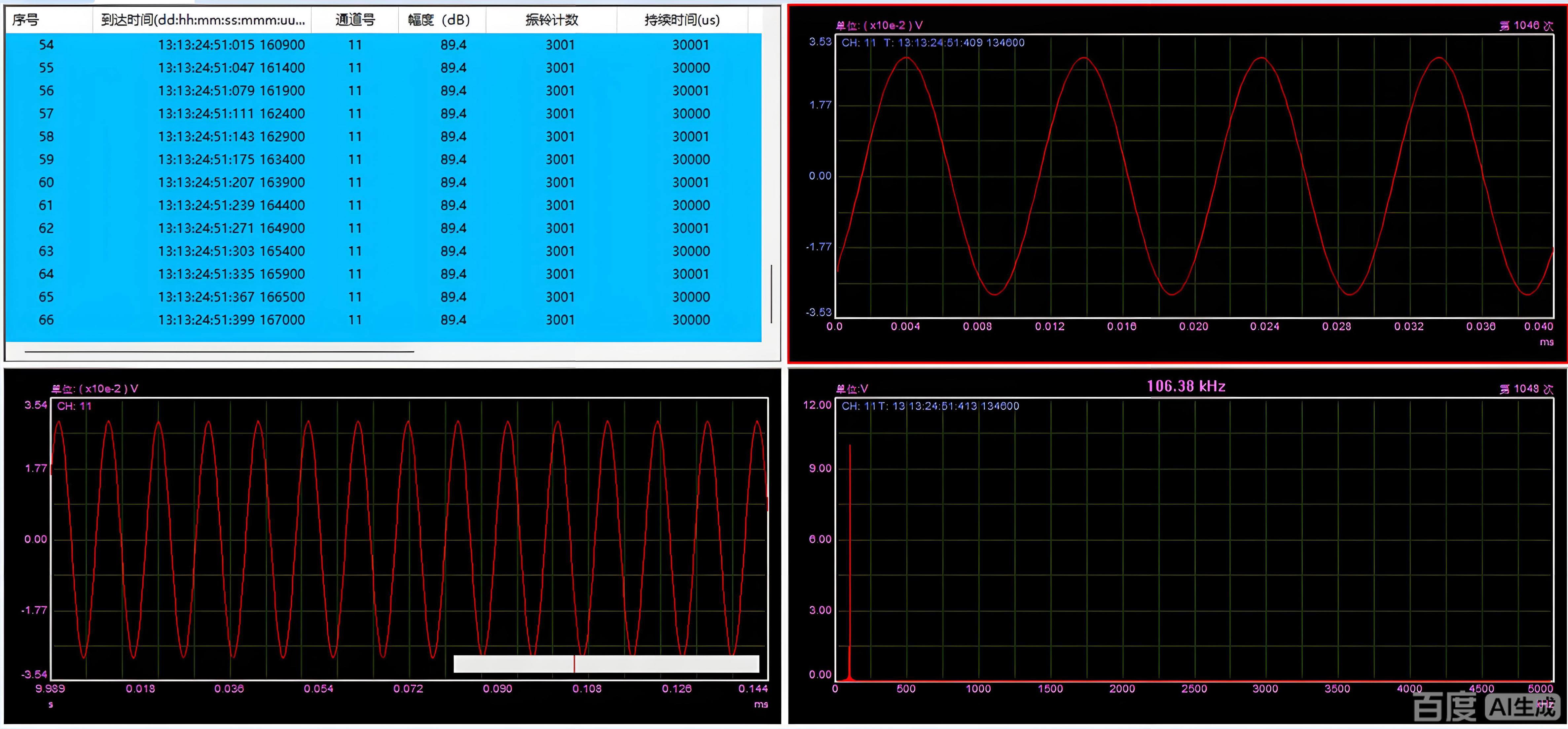

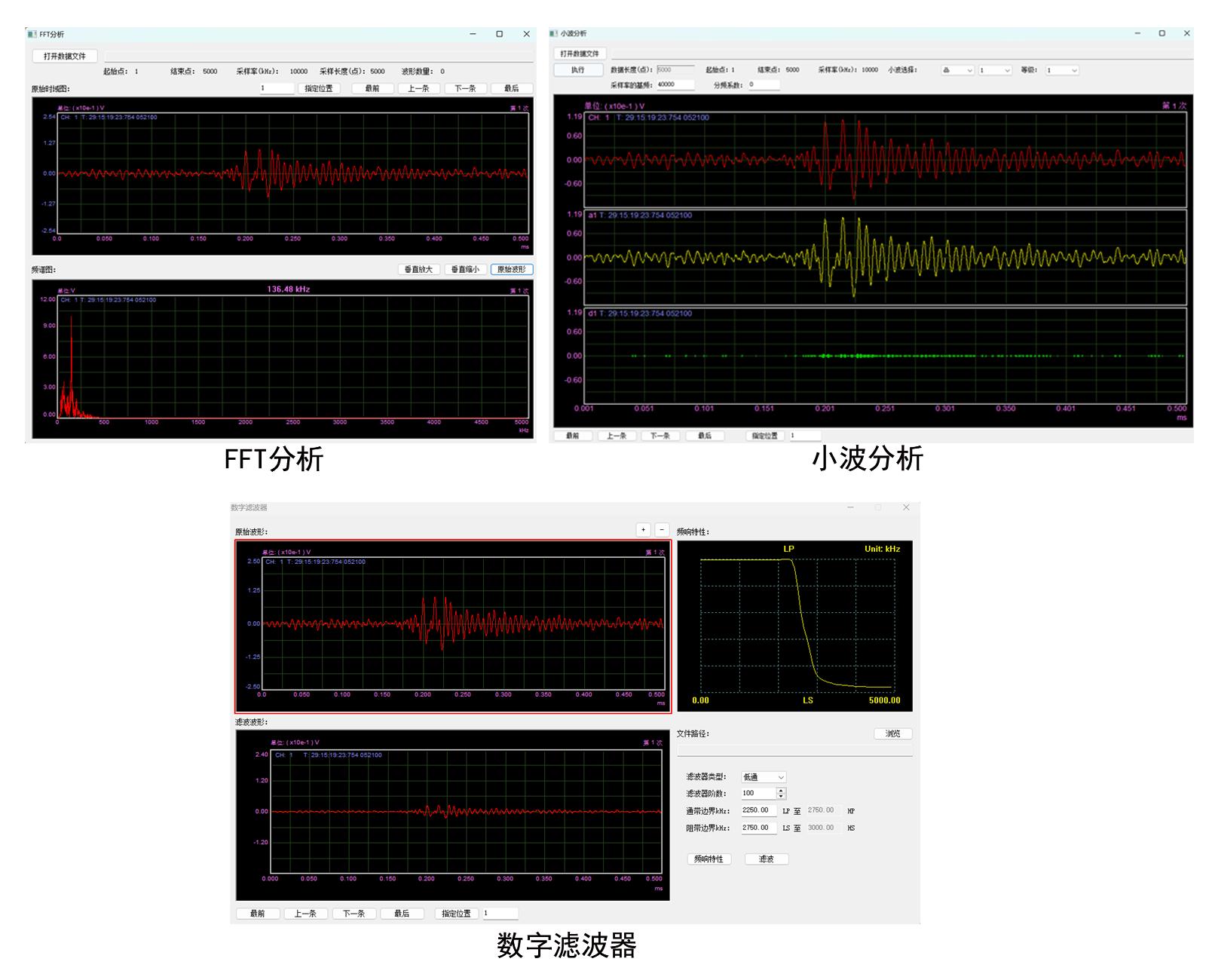

3、數據分析處理：數字濾波器（可對波形回放時做濾波后在分析）、小波變換、FFT分析、波形轉參數等功能。

特點

聲發射參數波形數據采集：檢測模式下，實時聲發射參數、波形數據顯示與存儲（注：采集過程中可對數據添加文字說明標簽）；

數據存儲及回放：視圖設置可存儲，支持回放調用數據；

強度活度分析：自動評級功能，可根據用戶需求，設置不同的強度、活度和綜合評級規則；

相關圖：聲發射參數相關圖，兩個數軸可任意選擇不同參數，多種統計模式可選，Y軸可選多個變量;

定位圖：線性定位圖、平面定位圖、立方體定位圖、罐底定位圖、柱面定位圖、柱體定位圖、球面定位圖

濾波器：采集過程支持實時做參數濾波，也可回放時做事后濾波;

數據格式轉換：數據格式可轉化為TXT、excel格式等輸出，支持按設定條件轉換或多文件批量轉換。

06 配置信息表
