當EtherNet/IP遇見DeviceNet：一個網關搞定羅克韋爾PLC與臺達伺服
一、項目背景：為什么要這么折騰？

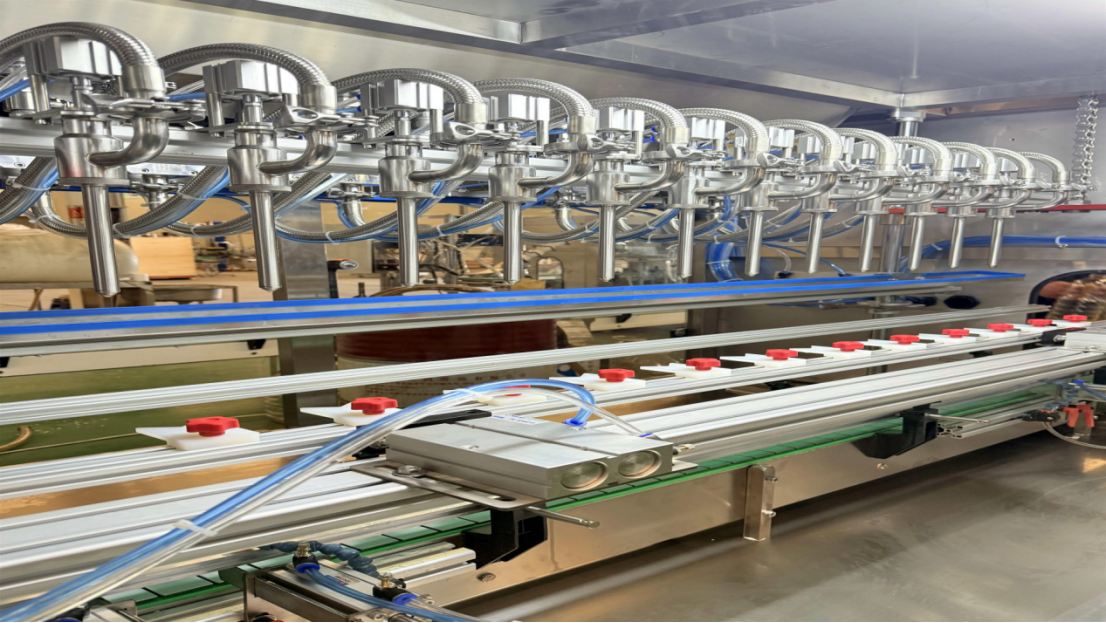

去年做個包裝生產線改造項目，客戶要求很明確：新增的幾臺伺服驅動器必須用臺達的，因?yàn)槌杀究刂?。但主控PLC是羅克韋爾的CompactLogix，只認EtherNet/IP。問題是臺達那款伺服只帶了DeviceNet接口，怎么辦？
換伺服？成本超預算。換PLC？更不可能。最后方案很簡單——中間加一個疆鴻智能(JH-EIP-DVN）網關，協議轉換。

二、系統長什么樣？
整個通信網絡分成兩段：
- 上半段（管理層）：羅克韋爾PLC作為EtherNet/IP主站，網線連到網關的EtherNet/IP從站端口。PLC只管往網關發位置、速度指令，收狀態反饋。
- 下半段（設備層）：網關的DeviceNet主站接口，用一條DeviceNet總線，并聯掛了4臺臺達ASDA-A2伺服驅動器。網關把PLC發來的指令翻譯成DeviceNet報文，再丟給伺服。
說白了，網關就是個“翻譯官”，讓兩個本來不說話的設備能聊起來。

三、接口特性：誰當老大，誰當小弟？
網關這塊我選的是DeviceNet做主站，EtherNet/IP做從站。為什么這么配？
- EtherNet/IP端是從站：羅克韋爾PLC是老大，它負責發起所有通信。網關老老實實等著被查詢就行，配置簡單，不用操心PLC那邊改程序。
- DeviceNet端是主站：網關主動輪詢底下4臺伺服。每臺伺服的站地址、波特率（我設的500kbps）在網關里配好，上電后自動建立連接。
實際跑起來，EtherNet/IP的RPI（請求包間隔）我設的10ms，DeviceNet那邊輪詢周期大概5-8ms，包裝線速度每分鐘150包，完全夠用。
四、臺達伺服的技術參數
- 型號：臺達ASDA-A2-0421-L（400W）和 -1021-L（1kW）
- 編碼器：20-bit增量式，帶電池支持絕對位置
- 控制模式：位置模式，脈沖輸入那套不用了，全靠DeviceNet發目標位置
- 關鍵參數：速度響應帶寬550Hz，過負載能力300%（3秒）
用下來感覺臺達伺服的DeviceNet對象字典挺標準，網關掃描一遍就能自動識別大部分參數，省了不少配置時間。
五、網關到底干了什么活？
網關最核心的工作就三件：
1. 數據映射：把PLC發來的EtherNet/IP數據包里的Assembly實例，對應到DeviceNet的輸入輸出數據塊。比如PLC發的第0-3字節是目標位置，網關直接轉到DeviceNet輸出。
2. 速率匹配：EtherNet/IP那邊10ms來一包，DeviceNet輪詢周期5ms，網關自己做緩沖，不會丟數據。
3. 故障透傳：哪個伺服報警了，網關能通過EtherNet/IP把錯誤碼傳給PLC，HMI上直接顯示“3號伺服過載”，維修工不用猜。

六、總結一下
這套方案跑了半年，沒出過通信故障。最大的體會是：別被協議不同嚇住，一個網關就能填坑。選網關時注意兩點：一是DeviceNet主站功能要完整，能同時帶多個從站；二是EtherNet/IP從站要支持Class 1 I/O連接，不然羅克韋爾PLC不認。
另外有個小建議：第一次配這種異構網絡，先用Wireshark抓EtherNet/IP包，再用DeviceNet分析儀看總線報文，兩頭確認數據對上了，再讓PLC那邊寫程序。別問我怎么知道的——上電那一刻，看到伺服轉起來的感覺，真的很爽。
