超級電容憑借高功率密度、快充快放特性，在電網短時功率支撐、調頻調峰等場景中發揮關鍵作用，其并網控制性能直接決定儲能系統運行效率。本篇中我們基于 EasyGo 實時仿真器EGBox Mini，對雙級式超級電容并網系統進行仿真實驗。

通過與離線實驗對比，可以看到EasyGo實時仿真設備具備良好的仿真效果，在實際科研/教學中可以替代真實設備進行雙級式超級電容并網系統的仿真模擬，進一步驗證了EasyGo仿真平臺的準確性與可靠性。

一、超級電容并網系統

超級電容并網根據拓?fù)浣Y(jié)構可分為單級式和雙級式拓?fù)?。單?jí)式超級電容并網系統中，一般換流器直流側直接為超級電容電池，經 DC/AC接入電網；雙級式拓?fù)渫ǔＧ凹?jí)采用半橋式雙向升降壓DC/DC電路，后級采用三相全橋DC/AC逆變電路，可實現電壓分級變換與功率解耦控制。

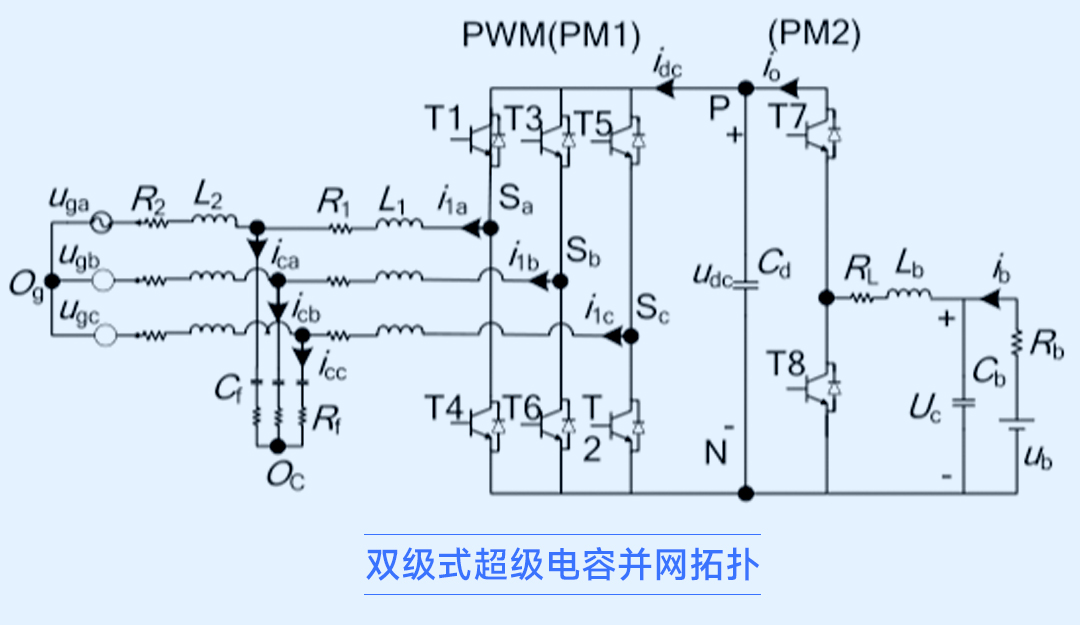

本文中為雙級式超級電容并網模型，其拓?fù)淙鐖D。

雙級式超級電容并網與單級式相比，雖結構更復雜，但前、后級可獨立控制，控制方法更簡單。同時，前級 DC/DC 變換器可選用不同拓?fù)洌m配不同電池輸入電壓，應用更靈活。

雙級式超級電容并網大體可以分為兩種控制方式：

?前級DC/DC采用功率外環、電流內環雙閉環控制，超級電容輸出或吸收功率由前級完成；后級變流器采用直流電壓外環、電流內環雙閉環控制，電壓外環穩定直流母線電壓，電流內環實現交流側有功與無功調節。

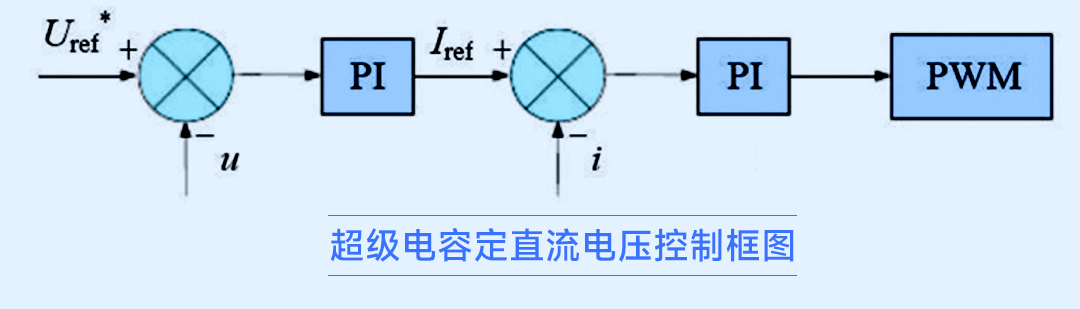

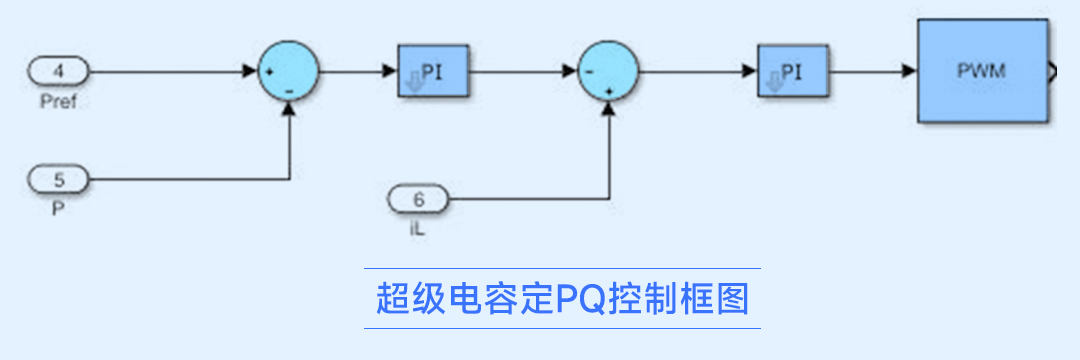

?前級DC/DC采用直流母線電壓外環、電流內環雙閉環控制（或單閉環直流母線電壓控制）；后級變流器采用功率外環、電流內環雙閉環控制，超級電容功率由后級控制。

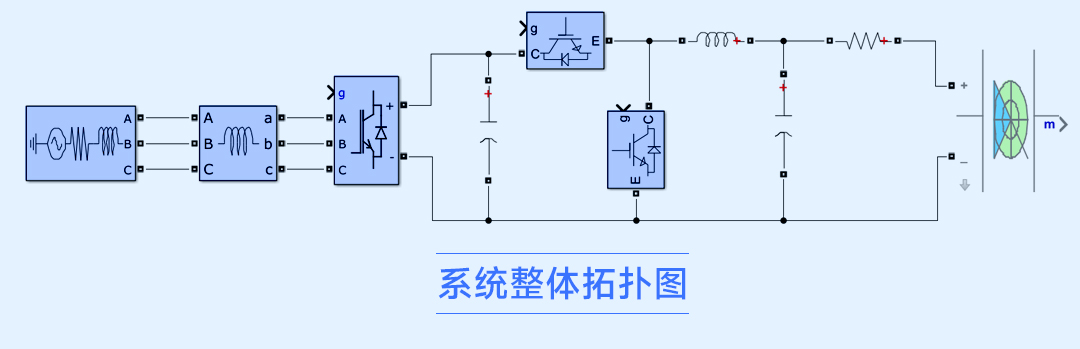

系統整體拓?fù)浣Y(jié)構如下圖所示：

二、離線仿真

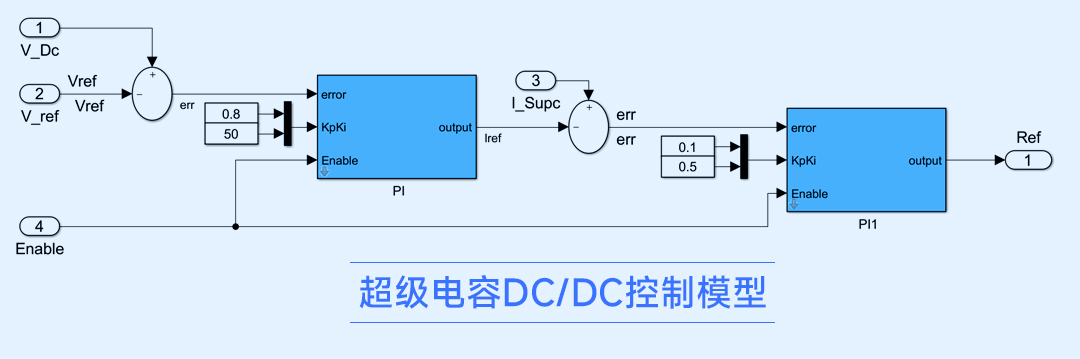

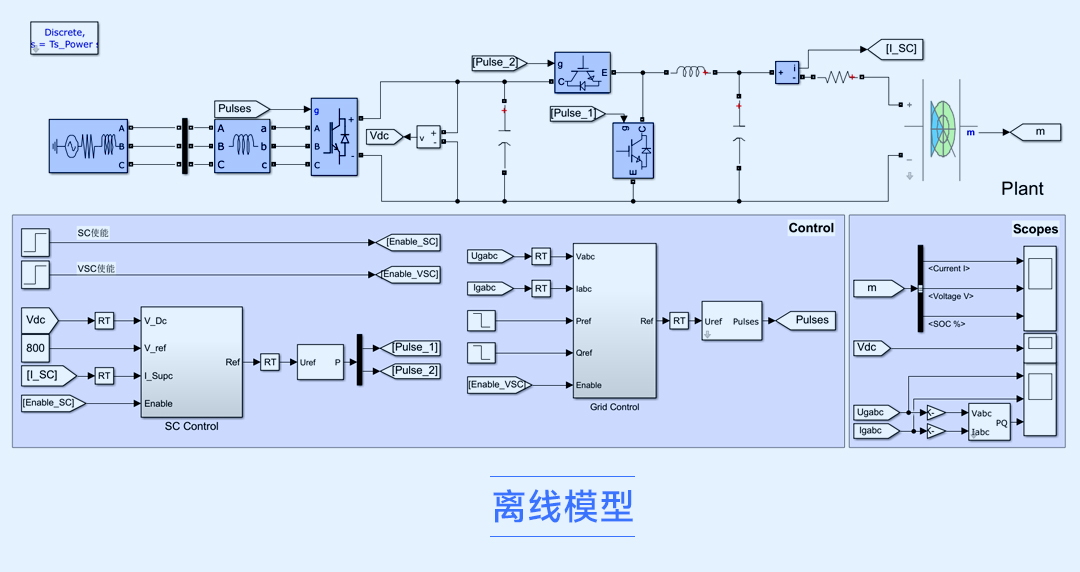

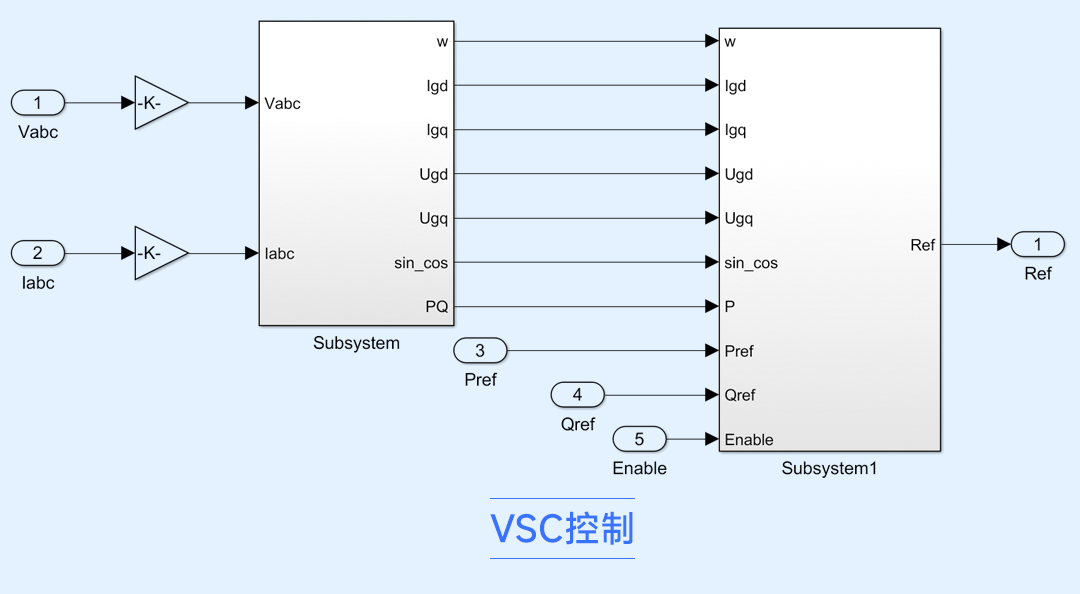

本次實驗搭建雙級式超級電容并網模型如圖：本模型采用工程中更常用的超級電容穩壓控制方式，前級 DC/DC 采用雙閉環控制，后級采用直接PQ控制。

前級 DC/DC（Boost電路）穩定直流側電壓，后級DC/AC實現超級電容充放電功率控制。系統額定功率50kW，并網電壓380V，DC/DC高壓側參考電壓800V。

運行模型，超級電容器 DC/DC 在0.1s啟動控制，VSC在0.2s啟動控制。

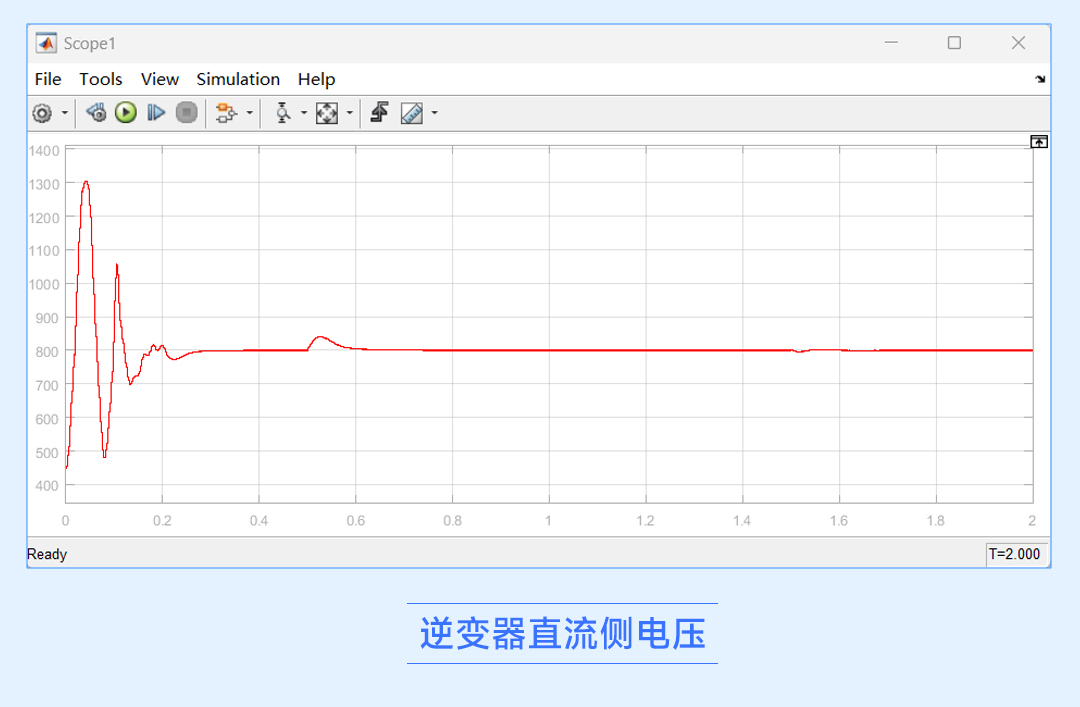

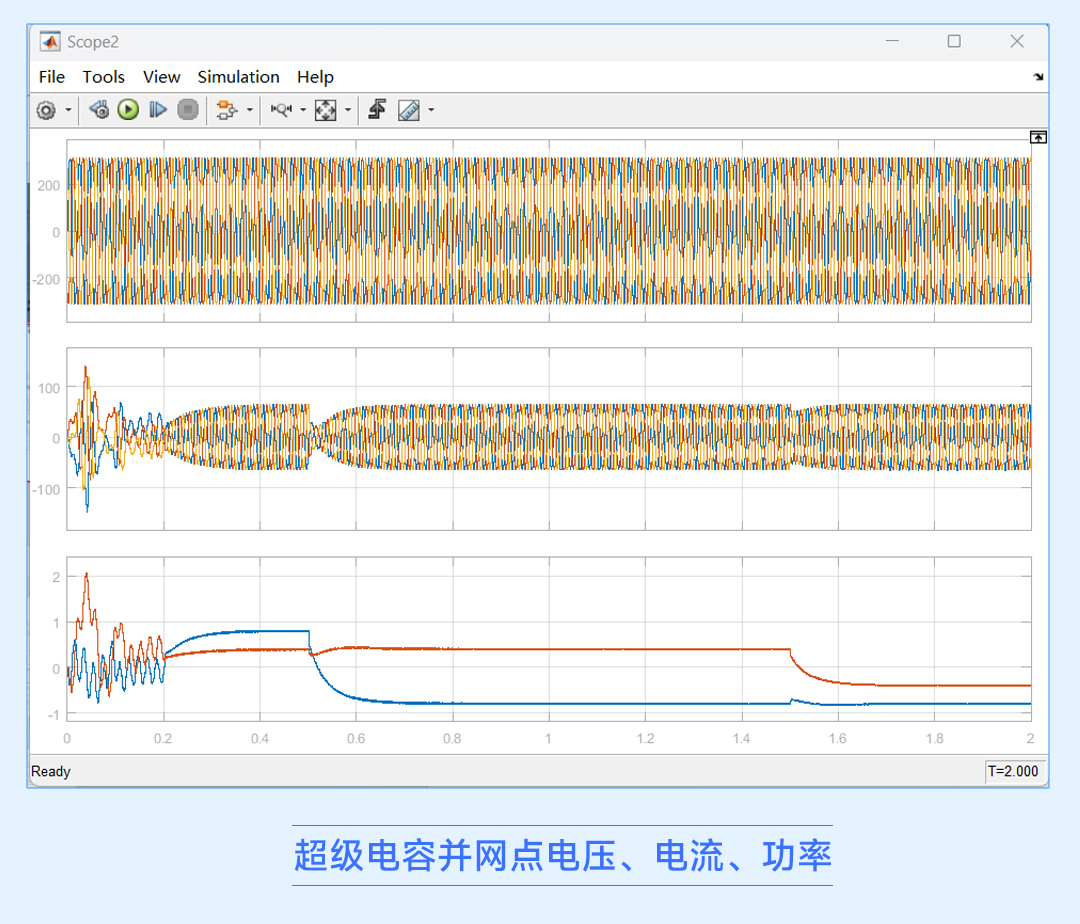

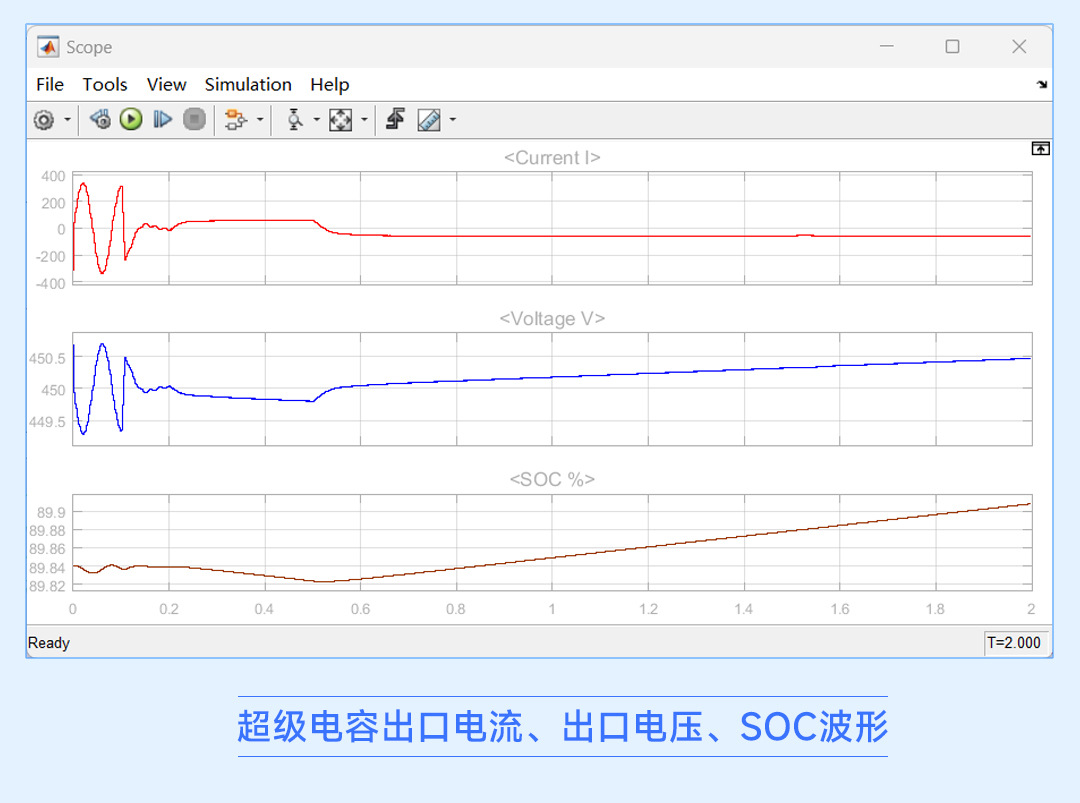

Vdc 給定值設為800V；有功給定值初始為0.8，在0.5s變換為-0.8；無功給定值初始為0.4，在1.5s變換為-0.4。仿真結果如圖。

從波形可以看出：在 0.2s 時，VSC控制啟動后，Vdc在短時間被控制到設定值800V，有功功率和無功功率也都穩定在設定值，在0.5s和1.5s設定值變化后，系統也能快速跟隨變化。

三、EasyGo 實時仿真

EGBox Mini產品系列是基于CPU+FPGA硬件架構設計的一體式緊湊型實時仿真產品，屬于EGBox系列實時仿真器的入門級產品。其不同型號可完成硬件在環測試系統（HIL）或者快速控制原型系統（RCP）。將控制模型和拓?fù)淠Ｐ头謩e通過仿真上位機部署進兩個實時仿真器（EGBox Mini），整體架構如下圖所示。

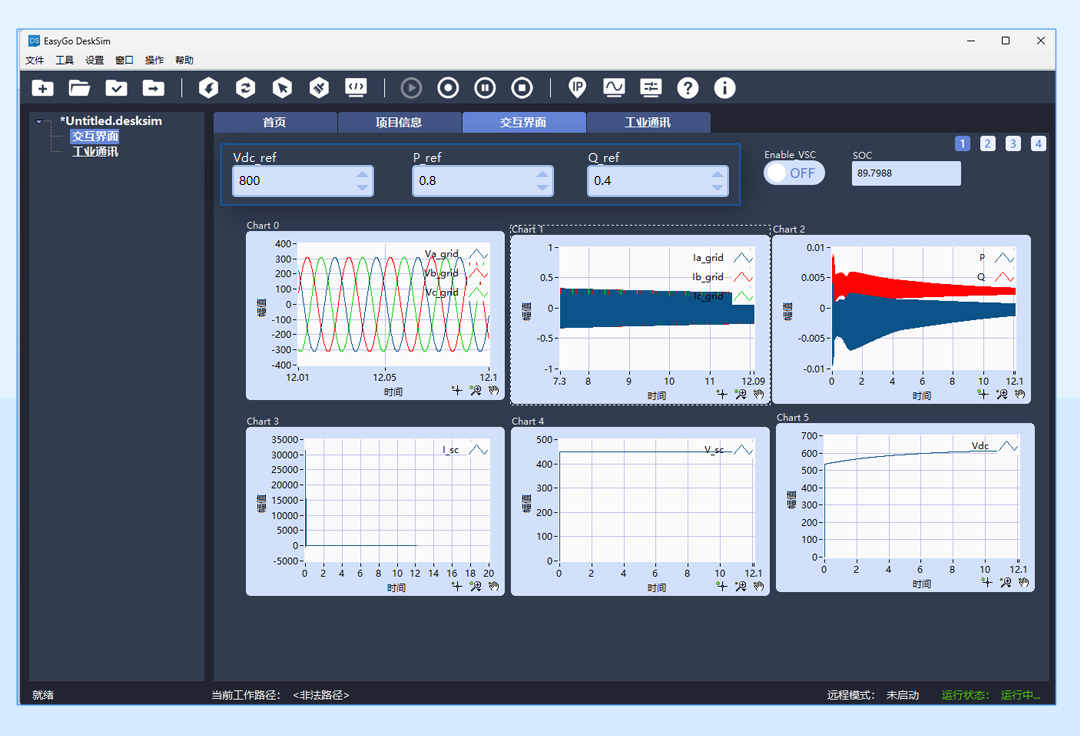

實時模型參數與離線模型一致，設定超級電容DC/DC 高壓側參考電壓800V，有功初始給定0.8，無功初始給定0.4。

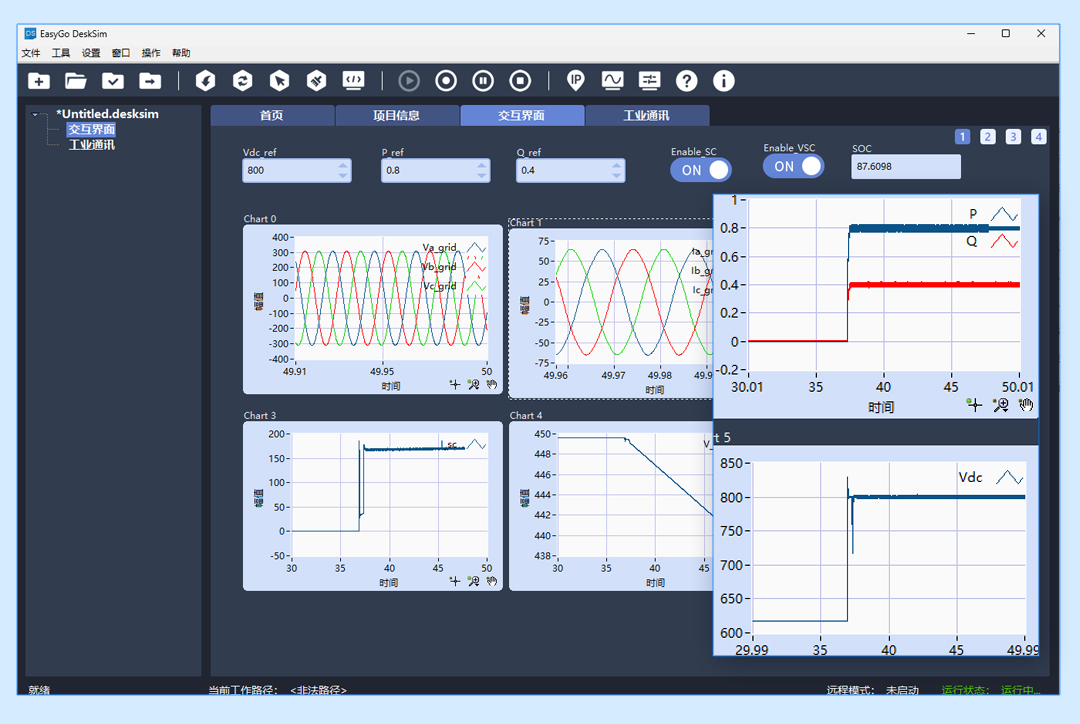

超級電容器 DC/DC 和VSC控制啟動后，Vdc在短時間被控制到設定值800V，有功、無功功率穩定跟蹤給定值。

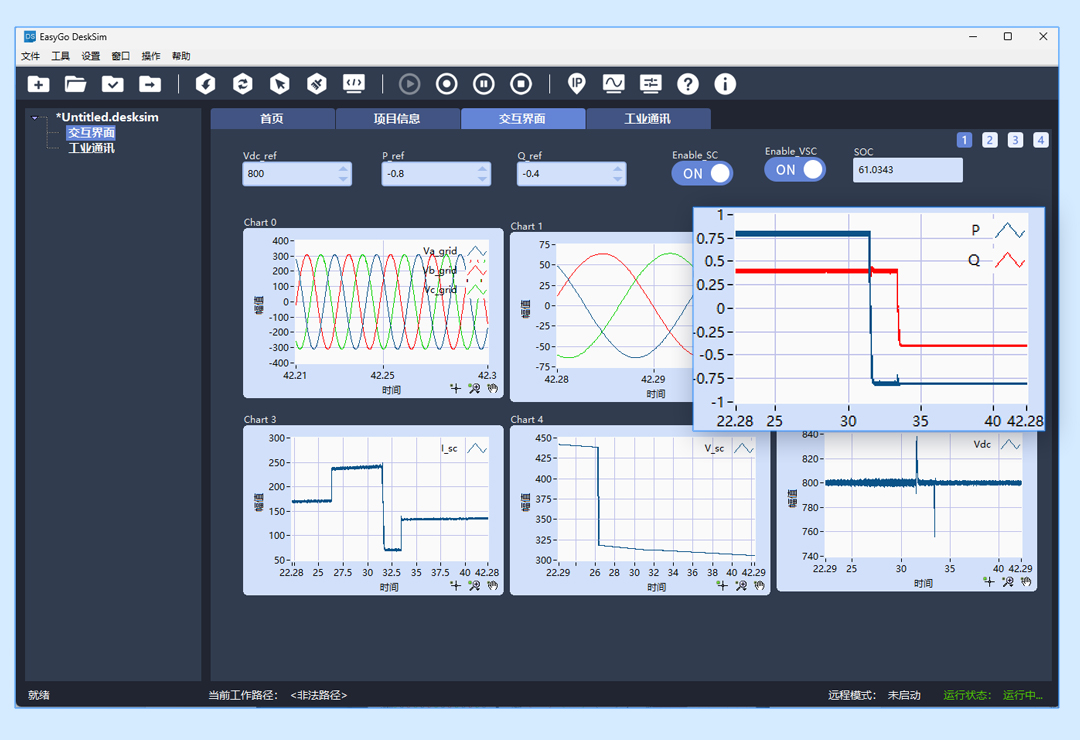

當 P 設定值由0.8變?yōu)?0.8，Q設定值由0.4變?yōu)?0.4后，系統能快速跟隨變化。

可以觀測到：超級電容器 DC/DC VSC 控制啟動后，Vdc在短時間被控制到設定值800V，有功功率和無功功率也都穩定在設定值。在其設定值變化后，實時模型響應迅速，電壓、電流、功率波形與離線結果高度一致。

實驗證明，EasyGo 實時仿真平臺可精準復現雙級式超級電容并網動態過程，仿真結果準確可靠，能夠替代真實設備完成控制算法驗證、動態性能測試與系統調試。

基于EasyGo實時仿真平臺的雙級式超級電容并網實時仿真就分享到這里了，歡迎感興趣的工程師們留言溝通。
