無人機飛得穩不穩，除了飛控算法，還有一個關鍵角色常常被忽略——MOSFET。

它在電源管理、負載開關、電池保護中扮演著“電力開關”的角色，尤其在動力系統中，選對MOSFET，直接關系到續航、發熱和穩定性。

今天我們就從選型邏輯出發，聊聊無人機市場中的MOSFET應用，并推薦一顆值得關注的P溝道選手：WSD90P06DN56。

無人機對MOSFET的“三連問”

在無人機設計中，MOSFET通常用于：

電池保護板

電源路徑切換

電機驅動前端

負載開關控制

1. 低導通電阻（RDS(on)）

影響導通損耗和發熱。無人機空間緊湊，散熱條件有限，RDS(on)越低越好。

2. 合適的耐壓（VDS）

常見無人機電池為4S~6S鋰電池，電壓范圍約15V~25V，但考慮到尖峰電壓，建議VDS ≥ 40V。

3. 柵極電荷（Qg）小

影響開關速度和控制功耗。Qg越小，響應越快，控制越省力。

為什么P溝道在無人機中“更省心”？








電容筆筆尖的感應面積有限，對觸摸芯片的靈敏度提出了更高要求。

相比N溝道，P溝道MOSFET在高端驅動（High-Side Switching）中更簡單：

不需要電荷泵或輔助電源，直接用控制信號驅動，降低外圍電路復雜度。

尤其在電池保護、電源路徑選擇等場景中，P溝道可以顯著簡化設計。

一顆參數很“穩”的P溝道MOSFET：

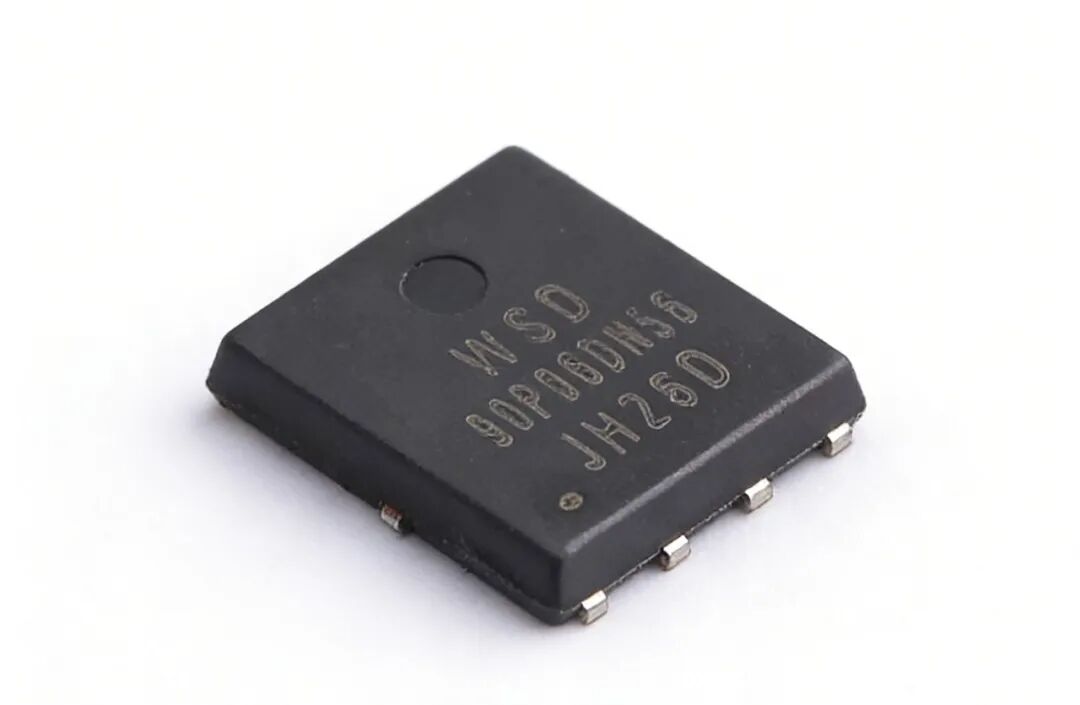

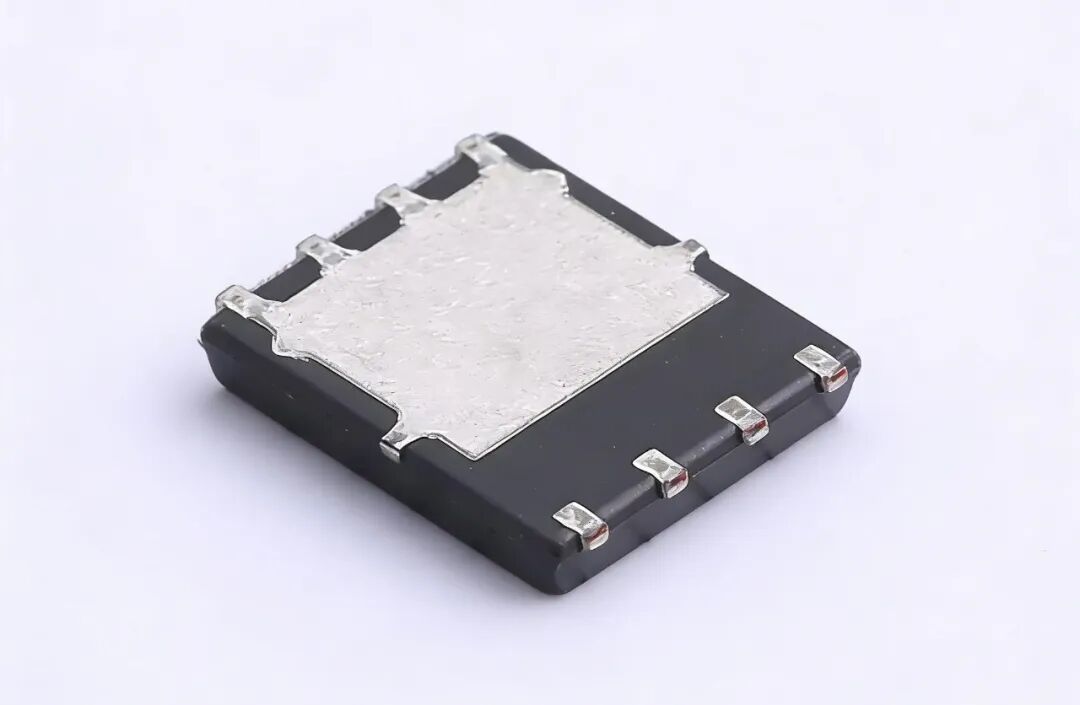

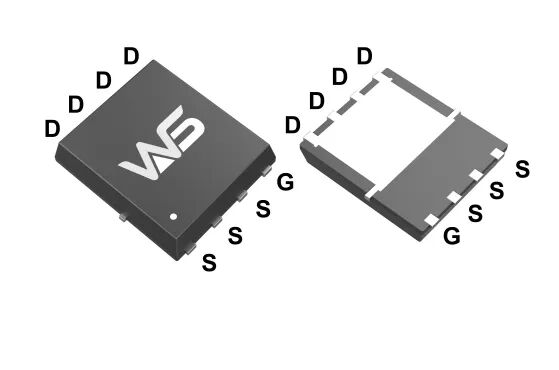

WSD90P06DN56

我們來看這顆來自Winsok的WSD90P06DN56，它的參數在無人機應用中表現得很“對味”：

在無人機中它能做什么？

1. 電池保護板（BMS）

低RDS(on)減少放電發熱，EAS保證在異常關斷時不被擊穿。

2. 電源路徑切換

P溝道天然適合做主電池與備用電池的切換，無需復雜驅動電路。

3. 動力系統預充電路

Qg適中，開關響應可控，適合配合預充邏輯使用。

選型小結：別只看耐壓和電流

很多工程師選MOSFET只看VDS和ID，但在無人機這種高動態、空間小、散熱難的環境中，建議重點關注：

RDS(on) @ 實際驅動電壓（如10V或4.5V）

Qg和Ciss，影響開關損耗

EAS能力，應對電機反電動勢

封裝散熱路徑，如DFN5x6比SOP-8更優

WSD90P06DN56在這些維度上表現均衡，適合作為無人機電源鏈路上的“穩定錨點”。

寫在最后

選型不是越貴越好，也不是參數越高越強，而是匹配場景、權衡損耗與復雜度。
WSD90P06DN56是一顆參數實在、設計成熟的P溝道MOSFET，尤其適合對可靠性有要求的無人機電源系統。

如果你正在做無人機、機器人、便攜電源等產品的MOSFET選型，歡迎隨時聯系我們。
