深圳市科瑞杰科技有限公司--艾德克斯IT8200的核心競爭力在于回饋式設計+碳化硅技術的雙重加持，徹底顛覆傳統電子負載“耗電發熱”的痛點。

應用案例：IT8200在各領域的實戰表現

案例1：新能源汽車V2G雙向測試（頭部車企研發中心）

測試需求：驗證電動汽車V2G（車到電網）功能，模擬車輛向電網反向供電、電網向車輛充電的雙向能量交互，測試雙向效率、電網兼容性及諧波合規性。

IT8200配置：2臺IT8206-350-60U（6kVA/1U）主從并機，總功率12kVA，搭配IT7900P電網模擬器。

測試方案：

采用CE模式模擬單相整流RLC負載，還原車載OBC（車載充電機）實際拓?fù)洹?/p>

開啟雙向回饋功能，測試車輛放電至電網時的回饋效率，驗證電網側電壓、頻率穩定性。

疊加Surge&Sag功能，模擬電網電壓波動（±10%），測試V2G系統的動態響應速度。

啟用50次諧波分析，導出數據驗證符合IEC61000-3-2標準。

測試成果：

雙向測試效率達92%，較傳統負載節省電費75%，年節電超8萬度。

精準捕捉V2G切換時的電流瞬態，響應時間<10ms，滿足車企嚴苛標準。

一鍵生成諧波測試報告，研發周期縮短40%，順利通過歐盟CE認證。

案例2：充電樁產線批量測試（國內頭部充電樁制造商）

測試需求：7kW/11kW交流充電樁產線批量測試，需模擬不同車型負載、驗證過載保護、諧波抑制及浪涌耐受能力，要求單臺測試時間<5分鐘。

IT8200配置：8臺IT8203-350-30U（3kVA/1U），組成8通道并行測試系統，總功率24kVA。

測試方案：

采用CC+CR混合模式，模擬不同功率因數（0.8-1.0）的交流負載，覆蓋主流電動車充電需求。

設定CP（定功率）模式，快速驗證充電樁110%過載保護功能。

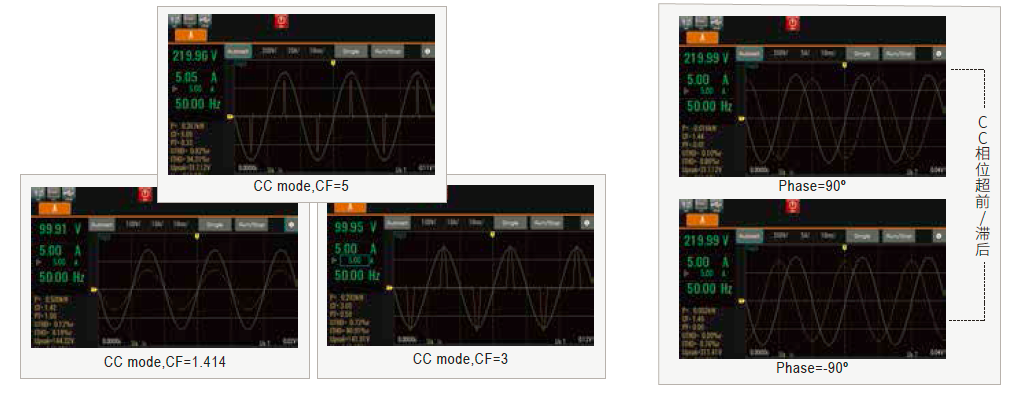

開啟波峰因數CF=3.0，模擬電動車充電時的非線性負載，測試充電樁輸出波形畸變率（THD<5%）。

利用LIST模式編輯10步工步測試序列（含空載、滿載、過載、浪涌），實現一鍵自動測試。

測試成果：

產線測試效率提升60%，單臺測試時間從12分鐘縮短至4分鐘，日產能從80臺提升至200臺。

諧波測試數據實時顯示，不合格品自動報警，質檢準確率達100%。

8臺設備并機運行，回饋電網電能超15萬度/年，產線電費降低80%。

案例3：儲能PCS研發測試（儲能系統集成商）

測試需求：50kW儲能變流器（PCS）研發測試，需模擬光伏并網、離網、削峰填谷等工況，測試效率曲線、電壓穩定性及孤島保護功能。

IT8200配置：4臺IT8215-350-150U（15kVA/3U）主從并機，總功率60kVA，滿足50kWPCS滿功率測試。

測試方案：

非整流模式下，模擬感性/容性負載（相移±60°），測試PCS在不同功率因數下的轉換效率。

搭配IT7800交流電源，模擬光伏陣列輸出特性，測試PCSMPPT跟蹤效率。

啟用SWEEP模式，在45-55Hz頻率范圍內掃描，測試PCS頻率響應及孤島保護觸發精度。

連續7小時數據記錄，繪制PCS效率-功率曲線，分析不同負載率下的能效表現。

測試成果：

精準模擬儲能系統全工況，研發階段發現3處PCS控制算法缺陷，避免量產損失。

效率測試精度達0.1%，為PCS優化提供可靠數據支撐，最高效率提升至96.5%。

設備體積僅12U，節省實驗室空間70%，散熱噪音降低50%，改善研發環境。

案例4：UPS不間斷電源測試（數據中心設備供應商）

測試需求：10kVA在線式UPS測試，驗證市電中斷切換時間、帶載能力、電池放電效率及過載保護功能。

IT8200配置：1臺IT8215-350-150U（15kVA/3U），滿足10kVAUPS滿功率及125%過載測試。

測試方案：

CR模式下，模擬線性/非線性混合負載，測試UPS輸出電壓穩定性（±1%）。

模擬市電突然中斷，測試UPS切換時間（<4ms），驗證關鍵設備供電連續性。

設定125%過載模式，測試UPS過載保護觸發時間及恢復能力。

回饋式放電測試UPS電池組，將放電能量回饋電網，避免傳統負載熱能浪費。

測試成果：

UPS切換時間精準測量，滿足金融數據中心嚴苛標準。

電池放電測試無需額外散熱設備，測試成本降低60%，測試時間縮短50%。

一鍵生成UPS性能測試報告，助力產品順利通過TüV認證。

?核心應用場景：覆蓋新能源全產業鏈

IT8200憑借強大的功能與適配性，廣泛應用于新能源領域核心設備測試，成為研發、產線、質檢環節的必備工具。

總結

從節能降本到精準測試，從研發驗證到產線質檢，IT8200回饋式交流電子負載憑借SiC技術、高功率密度、全功能覆蓋，以及在V2G、充電樁、儲能PCS、UPS等領域的大量成功應用案例，成為新能源電源測試的“硬核解決方案”。無論是實驗室研發階段的精細驗證，還是產線批量測試的高效量產，它都能以穩定性能與高性價比，助力企業提升測試效率、降低運營成本。

你在電源測試中遇到過哪些棘手問題？歡迎在評論區留言，一起交流測試技巧與設備選型經驗！
