各位朋友大家好，之前說過的CW32L012 FOC驅動器,今天已經發出嘉立創打樣了，給大家匯報一下情況。

因?yàn)檫@個PCB上有61種、170多個元器件，所以我還是優先選擇SMT，不知道你們?cè)诠狙邪l(fā)過程中，是否使用SMT做樣品。我們是能SMT就SMT，能不手焊就不手焊。其實我們團隊使用SMT也能節省很多成本。

可以說，為期近一周的方案選型及硬件設計已經告一段落，雖然頭發還是很茂盛，但最近每到下午，肩膀和斜方肌酸的不得了，估計是有頸椎病了，這也是我們這個行業的從業人員常見病。大家也要多注意身體，當你看到這里時，記得站起來伸展一下，喝點水，適當摸個魚。

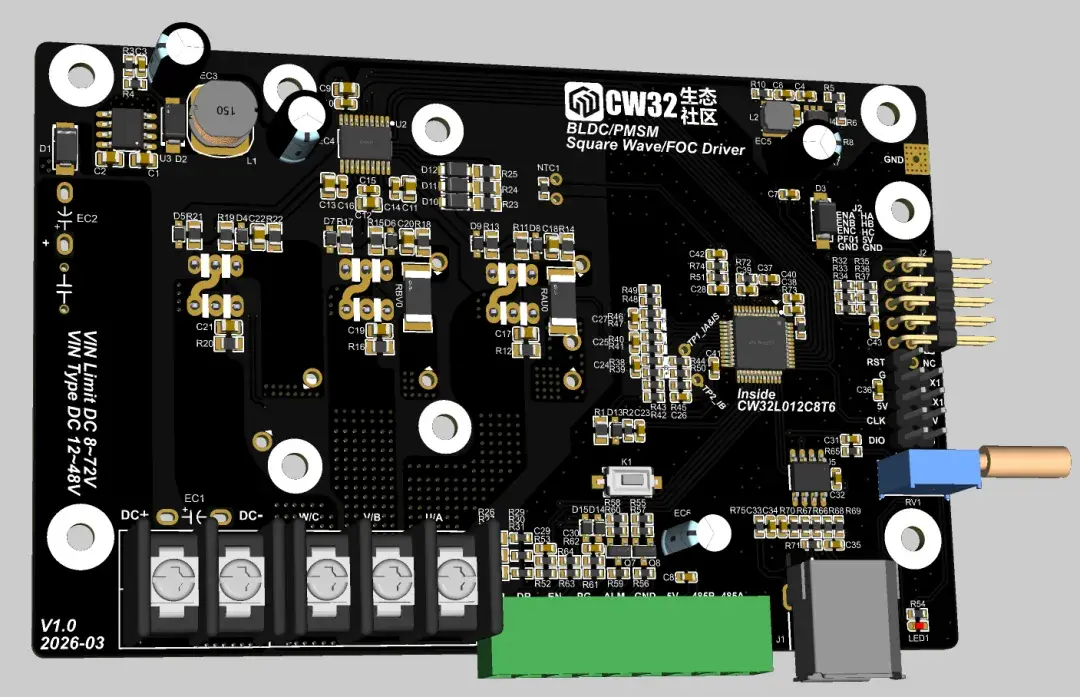

廢話不多說，先看項目的渲染圖，再聽我與你介紹：

項目整體PCB設計的尺寸和結構，與CW32L011電機驅動器開發板相似，但功能更豐富、強大：

左下角的2+3Pin的柵欄式接線端子分別為供電接口和電機的UVW三相接口，柵欄式端子可替換為7.62間距的插拔式接線端子；

設計供電/驅動：12~48V 極限8~72V ；

支持方波、正弦波控制；

接口支持霍爾、光編、485磁編、SPI或I2C磁編，支持無感控制；

電流A、B相或母線采樣，即FOC雙電阻。支持大電流更換康銅絲采樣；

使用MCU CW32L012的內置運放低側采樣；

板子中間綠色的插拔式端子可外接控制信號；

右下角端子是伺服電機常用的1394-6P磁編接口；

右側彎排針可接霍爾、光編等傳感器，也可作為SPI或I2C或串口接口來接入電機位置傳感器信息或通訊；

向下的直排針，一排是燒錄接口，另一排是預留的串口，如需裝入殼體中，右側可以全部用一個2*10P的彎排針；

預留的串口處I/O未與其他功能復用，可用于連接上位機；

右上角的GND大焊盤可以使示波器的地夾子夾在上面，便于測試與調試；

在MCU左邊有兩個TP焊盤，分別與CW32L012的兩路內置運放輸出相連，可焊接示波器鉤針環，便于調試時示波器長期觀測電流信號；

左上與右上的兩路DC/DC不在此贅述。

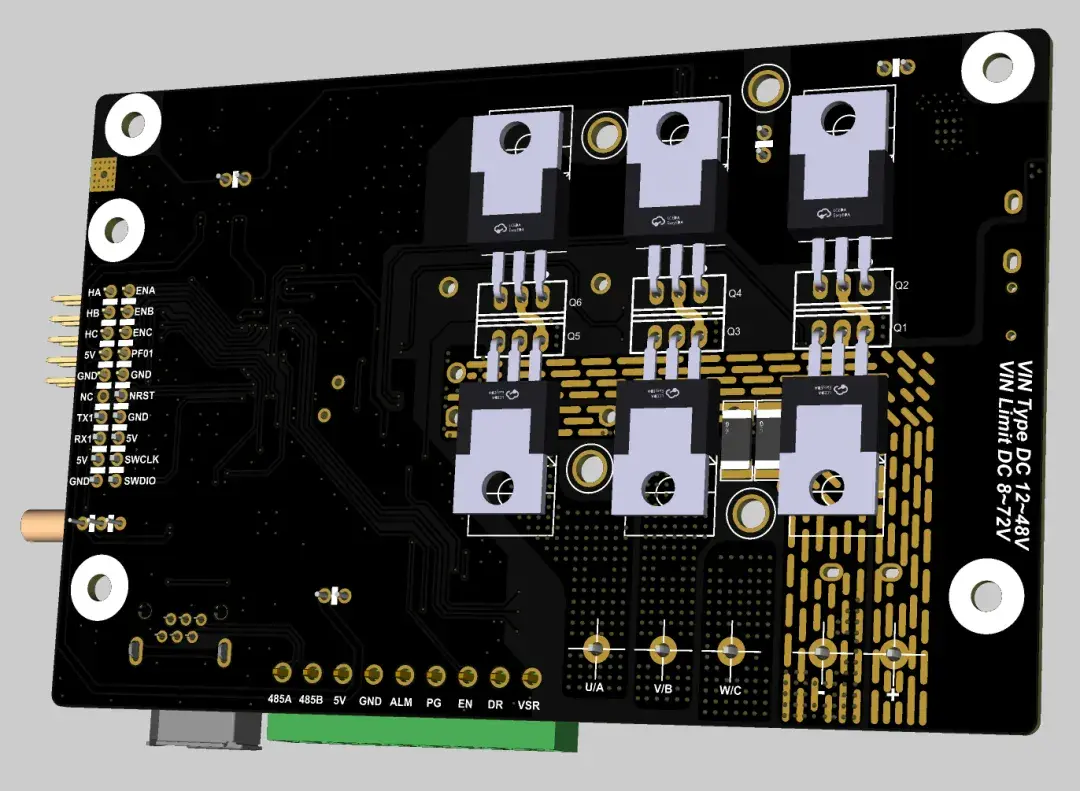

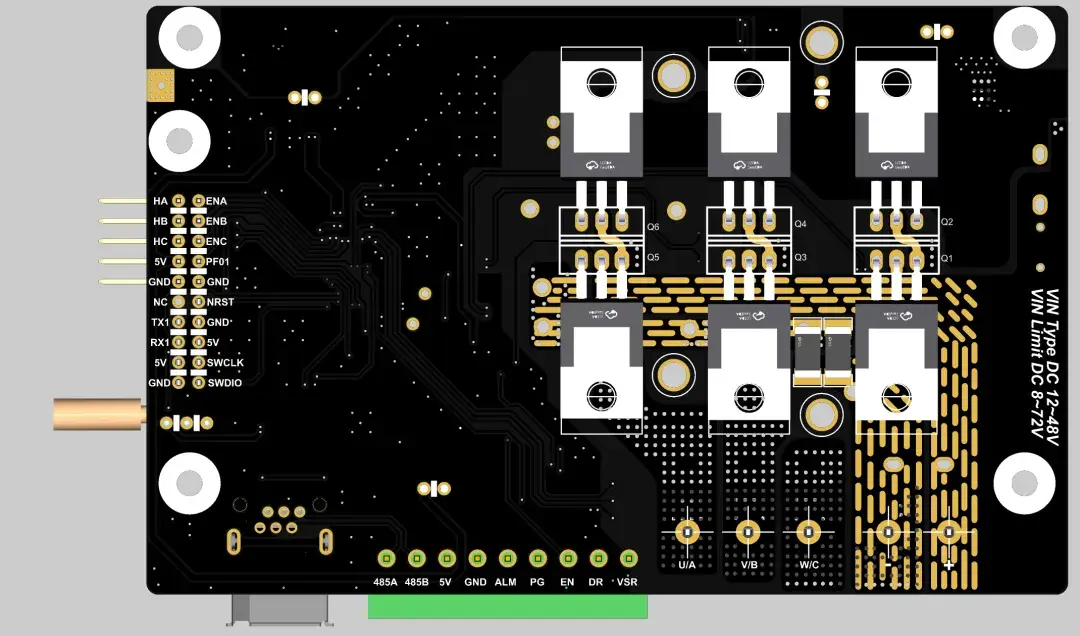

背面六路TO-220封裝的MOS內折彎插，六個MOS的散熱端形成一個平面，可與散熱器外殼貼合，但需使用導熱硅膠墊做好絕緣；

母線采樣電阻也在背面，大電流可并聯兩個2512合金電阻，或在正面使用10mm間距康銅絲；

PCB整體布局較為整潔干爽，并且考慮了調試與評估所需。

原理圖和完整的硬件設計，將在樣品測試OK后開放。

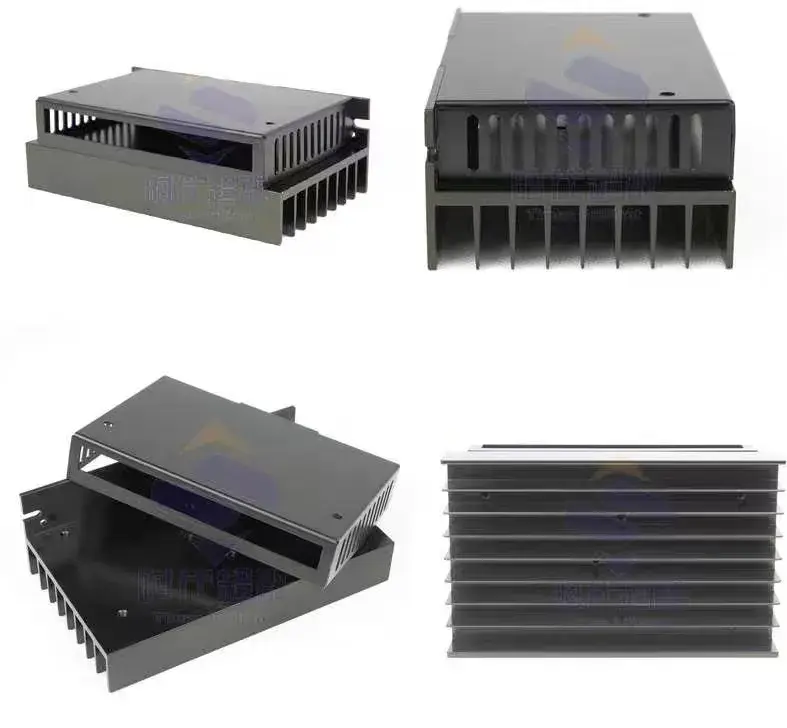

CW32L012電機驅動器使用的外殼與CW32L011電機驅動器相同（絲印不同），型號：13682（小L86）。

見下圖示例（圖源網絡）：

今天瀏覽了一下嘉立創FA的外殼業務，發現沒有這一類殼體，有些遺憾。

@嘉立創FA，俺要這~

最后簡單地說一下大家關心的軟件算法&開源&教程問題：

相關的算法我們?cè)谌ツ昃鸵呀?jīng)做了一些開發，也有些商業項目在使用，所以完整內容在硬件OK后會很快發布。

生態社區的FOC開源內容也將會圍繞這個項目發布，示例類的軟件源碼，包含相應的算法源碼，都會開源。但是商業化的算法源碼不會開源（可能會封庫供大家評估），我個人認為，這種東西就是會的不需要，不會的就算給了源碼還是不會，又有可能損害我們自身或者商業伙伴的利益，這個還需要大家理解支持，項目發布后，歡迎各位大佬來豐富內容。

對于大家關心的CW32L011CW32L010的FOC軟件，我們會在CW32L012開發完畢的基礎上，再做好減法，向下兼容，畢竟是一個系列的~

關于FOC教程：

小白想要短時間內掌握這種就不要想了，如果我們之前關于方波的內容你都還搞不明白，F(xiàn)OC的內容也沒太大要看的必要，建議先鞏固好基礎，可以多看我們以前關于電機控制分享的內容，或在小破站上看看其他佬的免費教學，如果你有錢有閑，去找個師父教也不錯，感興趣我可以給你推薦，但是電機控制畢竟是跨了很多學科的東西，難度不一般。

我們會有配套的教程，但剛開始發布的內容，并不適合0基礎，在開源只之余，我們會優先服務于企業用戶，致力于相關MCU的商業化發展。

關于這個項目，大家還在群里問了一些其他問題。接下來，我也會依托團隊在電機驅動領域超過20年的技術積累，梳理一些材料，和大家一起探討

如果你對這個項目感興趣，可以來我們的社群交流。
