主控：CW32F030C8

一、核心架構優勢

對于開發者而言，CW32F030 的硬件設計在同類 M0+ 芯片中具有極強的競爭力：

高主頻： 支持高達 64MHz 的運算頻率，能夠快速處理無線組網協議棧中的加密與封包算法。

指令效率： 采用 2 級流水線架構，比傳統的 M0 內核（3 級流水線）具有更高的能效比。

單周期 IO 訪問： 支持單周期訪問 GPIO 端口，這在需要高頻模擬通信協議（如模擬 SPI/I2C）時優勢明顯。

二、關鍵硬件資源（針對抄表項目選型）

在智能抄表系統的設計中，我們重點利用以下資源：

1. 超低功耗管理系統

DeepSleep 模式： 典型功耗僅 0.5μA，配合 LPTIM（低功耗定時器） 可實現超長周期的定時喚醒發送，是電池供電設備的核心。

寬電壓工作： 1.65V ~ 5.5V。意味著系統可以直接在 3.6V 鋰電池或 5V 外部電源下穩定工作，無需復雜的電壓轉換。

2. 高精度模擬外設

12-bit ADC： 具有 ±1.0 LSB 的積分非線性（INL），內置電壓參考源（Vref）。

應用場景： 精確監測電池電壓衰減曲線，或直接采集模擬傳感器的微弱信號，無需額外增加昂貴的外部 ADC 芯片。

3. 通信與時鐘

高速 SPI 接口： 支持最高 12Mbit/s 通信速率。

應用場景： 它是與 PAN3031 無線模塊進行數據交互的關鍵。高速率意味著縮短了 MCU 處于高功耗活動狀態的時間。

內置高精度時鐘： ±1% 精度的內置 RC 振蕩器（HSI），在大多數無線應用中可以省去外部晶振，進一步縮小 PCB 尺寸并降低成本。

三、硬件系統框圖

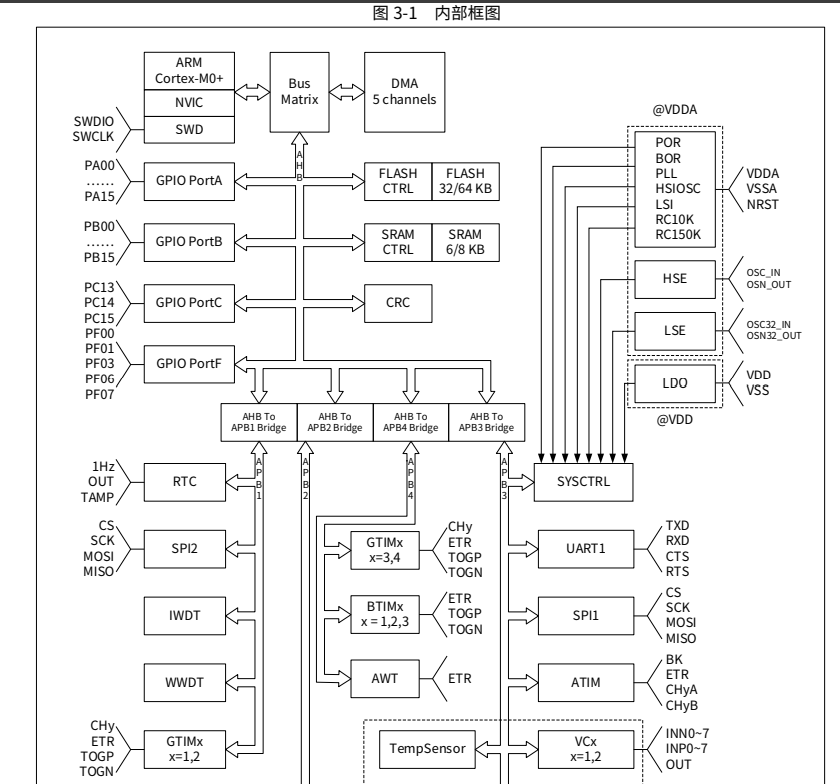

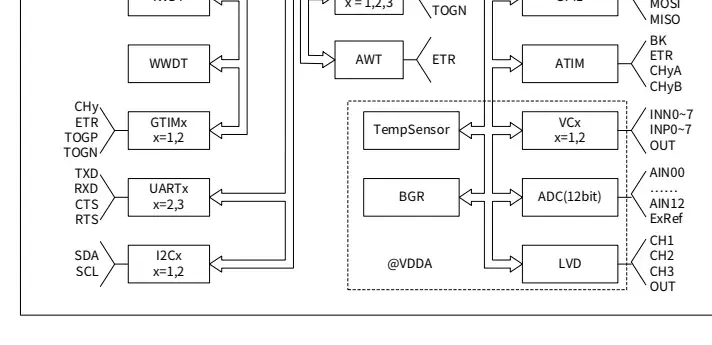

1. 內部框圖

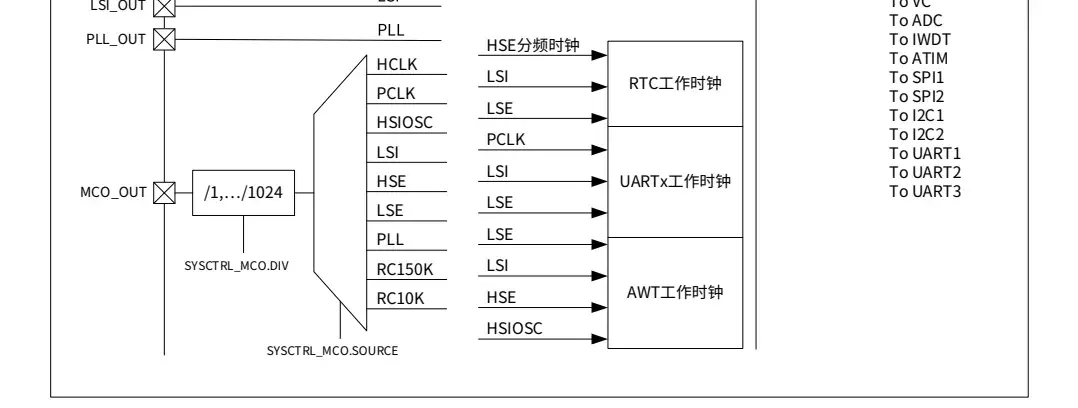

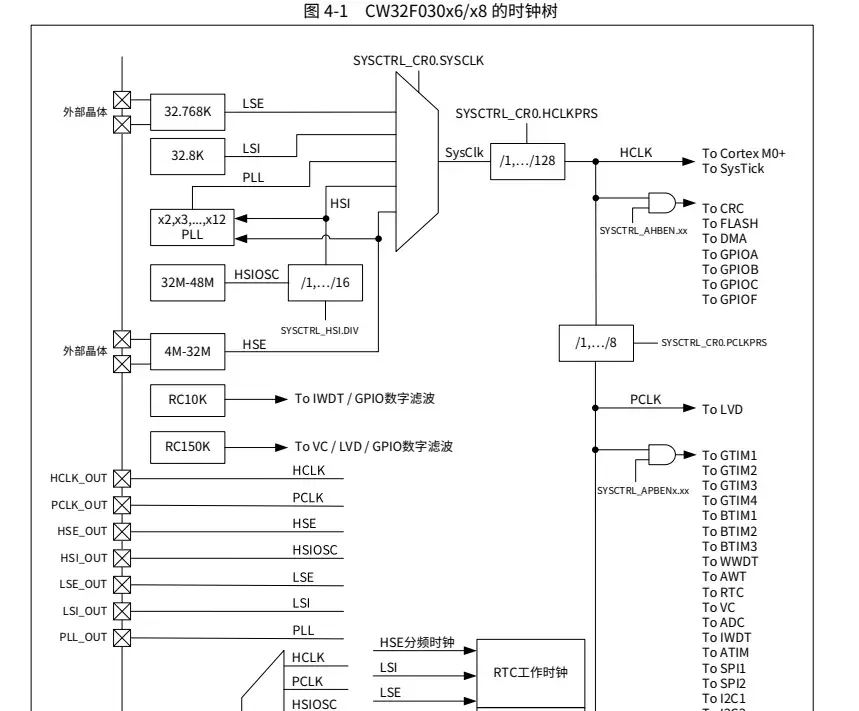

2. 時鐘樹圖

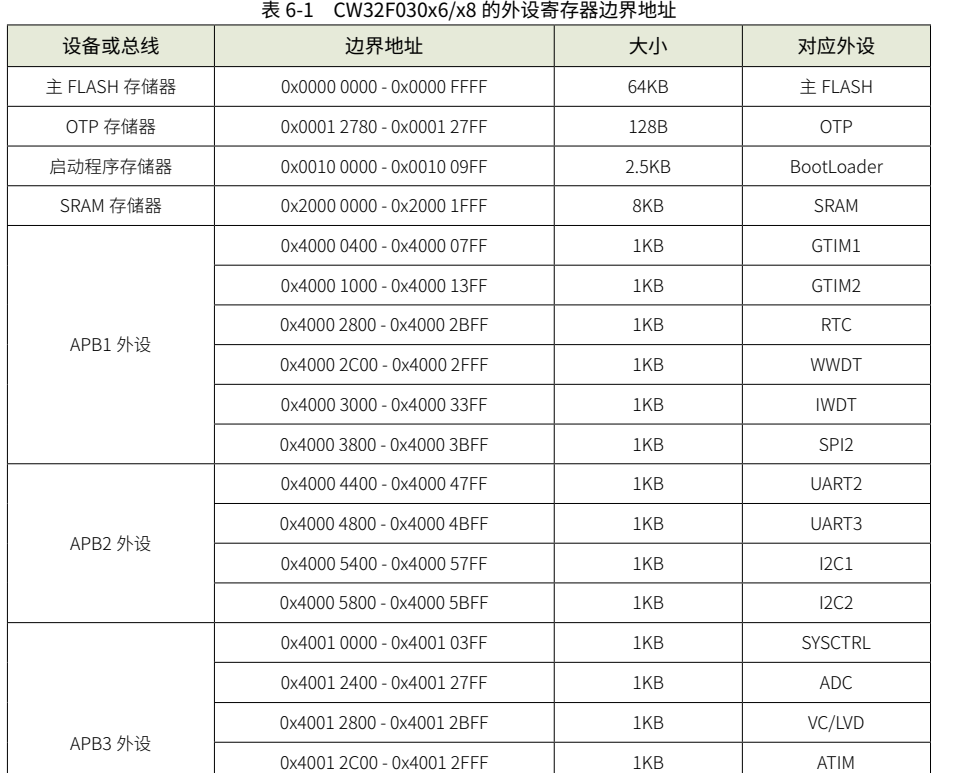

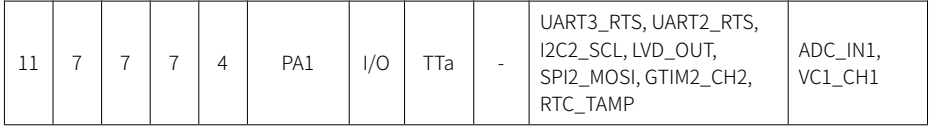

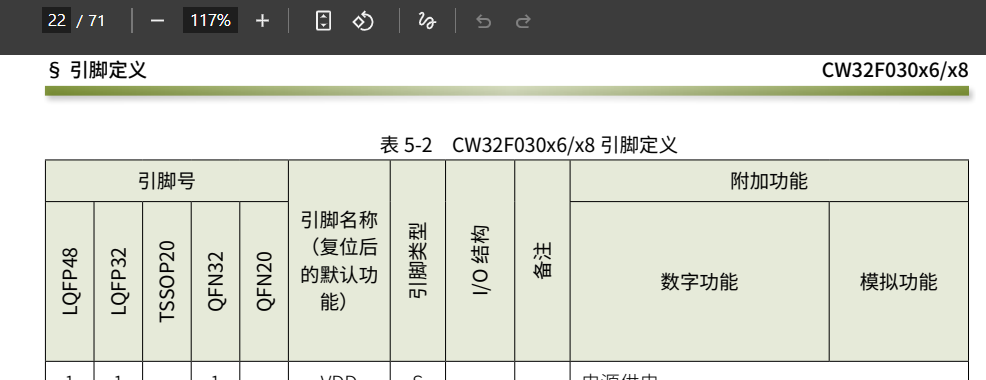

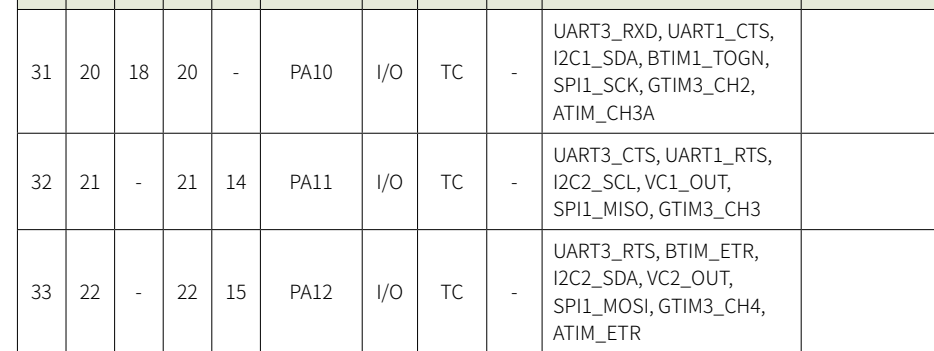

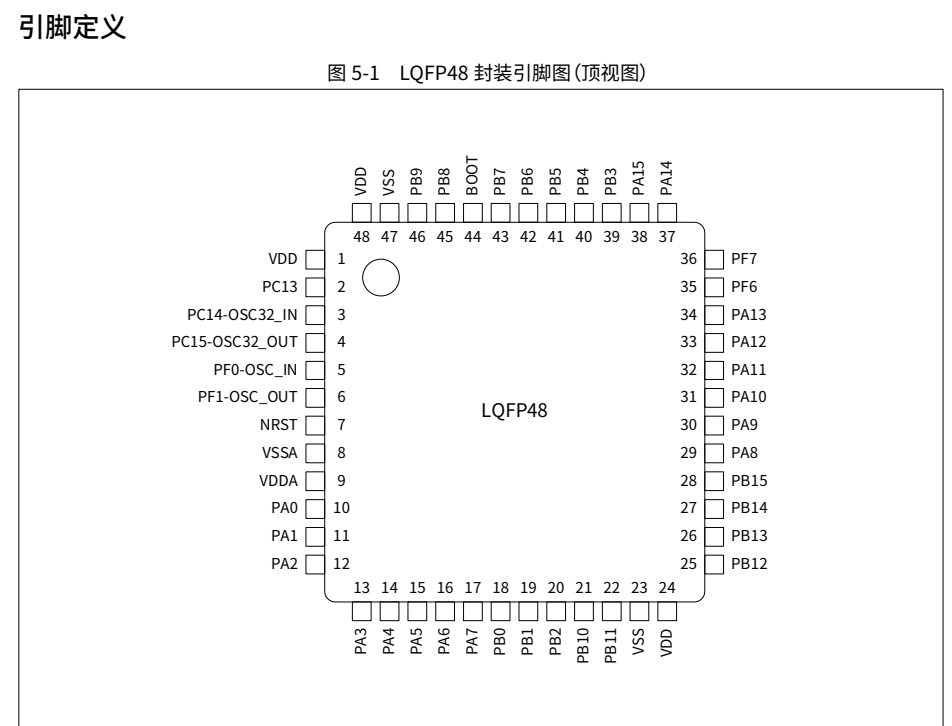

四、資源清單一覽表

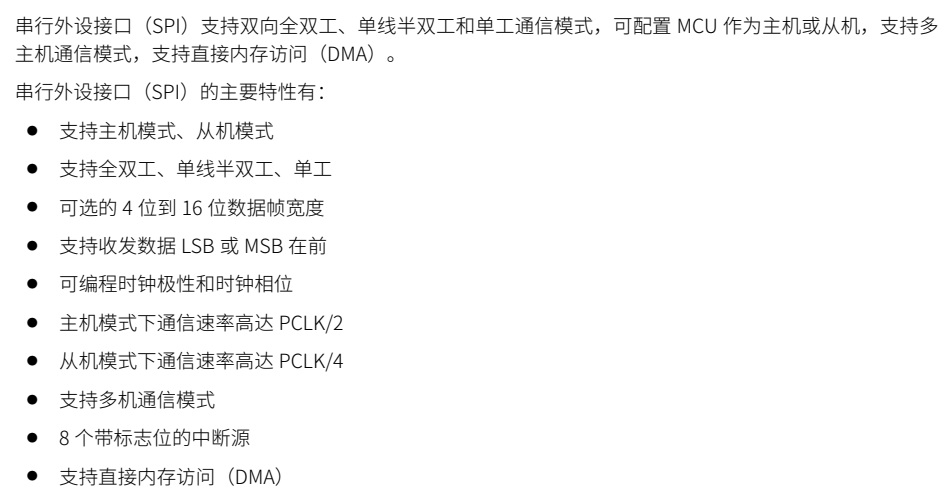

3. 串行外設接口（SPI）

SPI 速度極快，能讓 MCU 和無線芯片用最短的時間把數據傳完，串口模塊多養了一張嘴（單片機）還要負責翻譯，干活慢更費電。SPI直連芯片，無中間商，干完活立刻睡覺，最省電池。

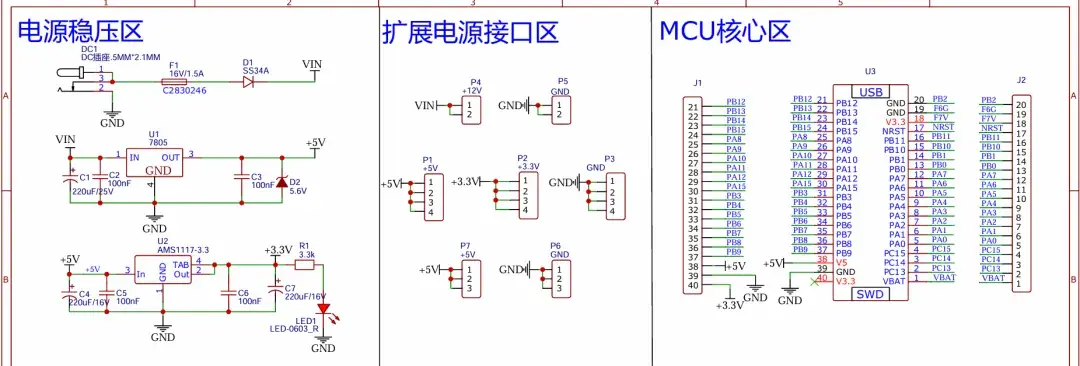

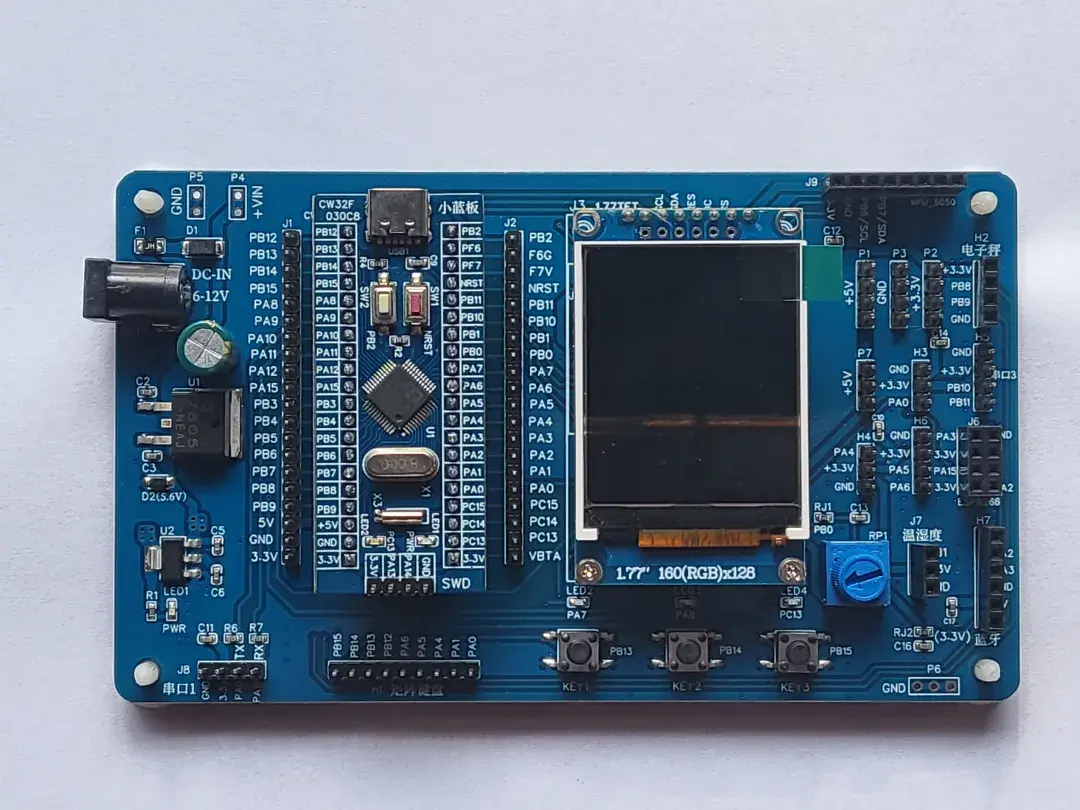

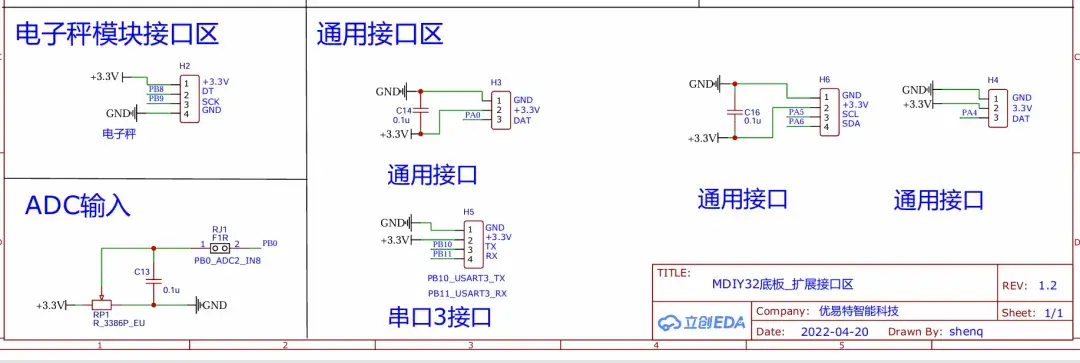

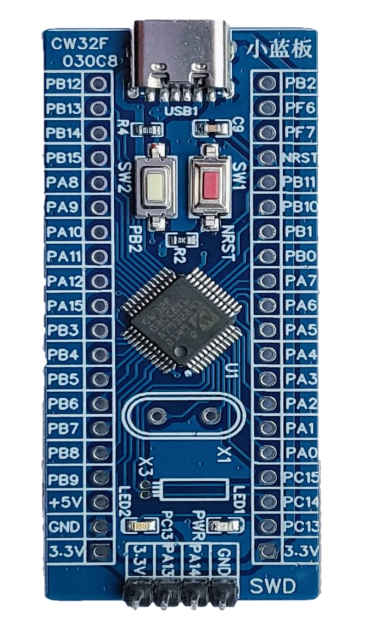

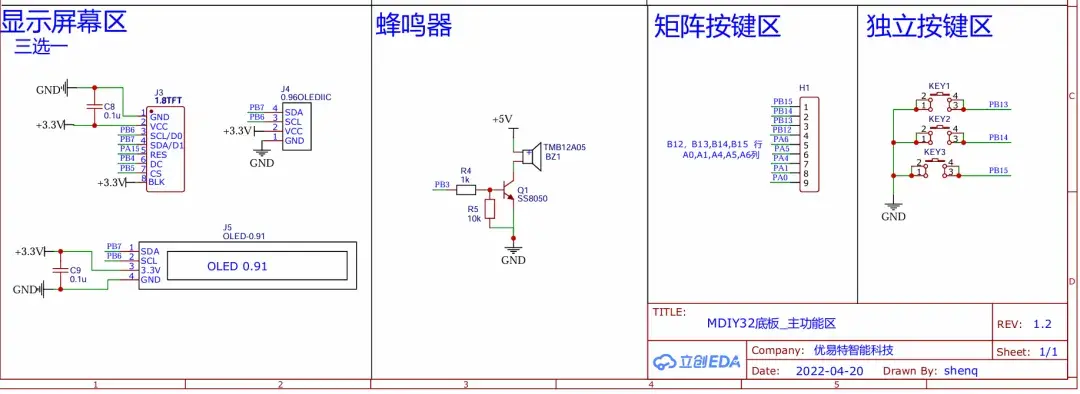

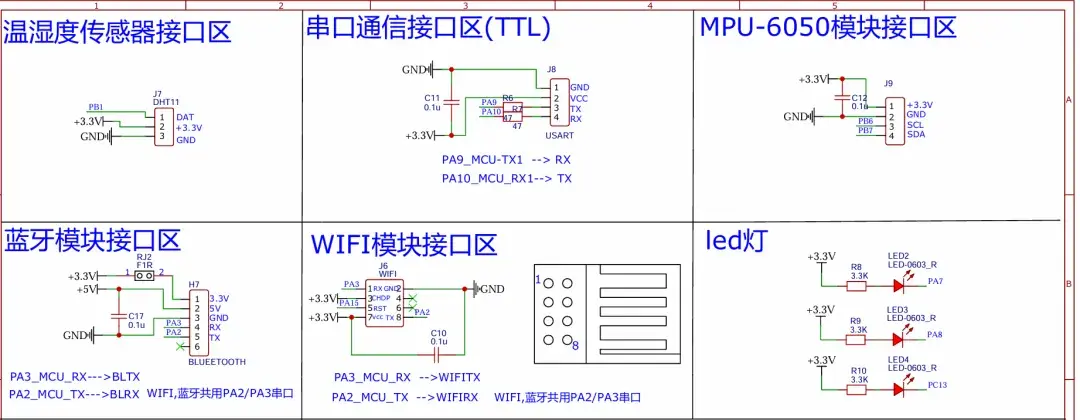

4. 最小系統板

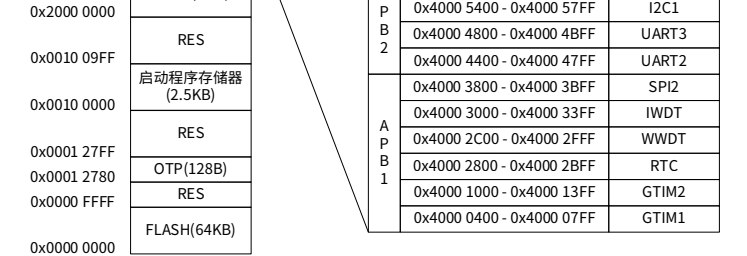

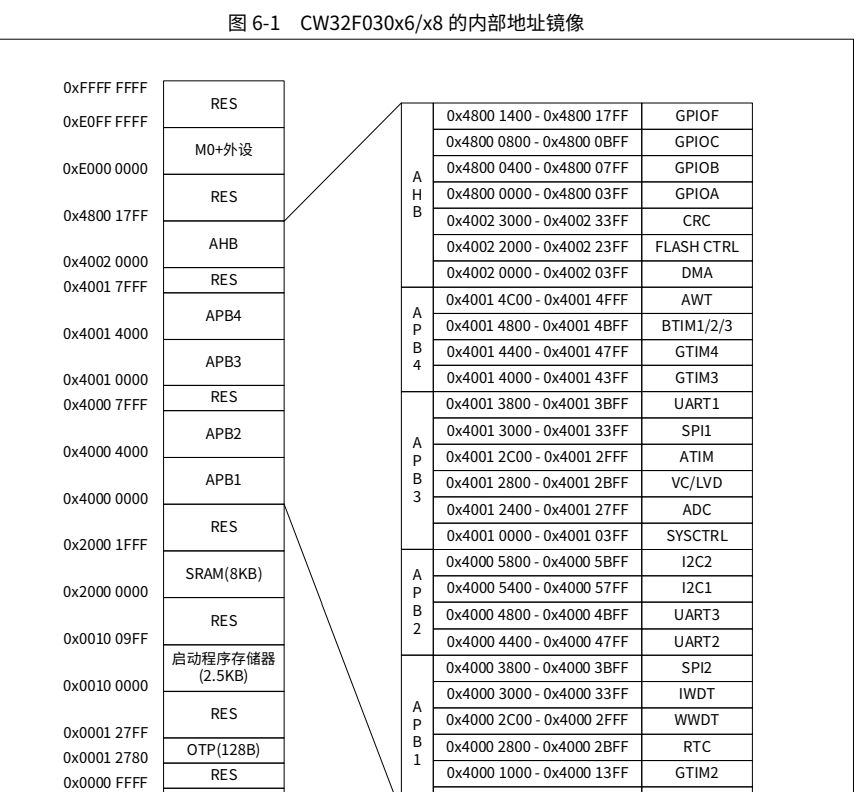

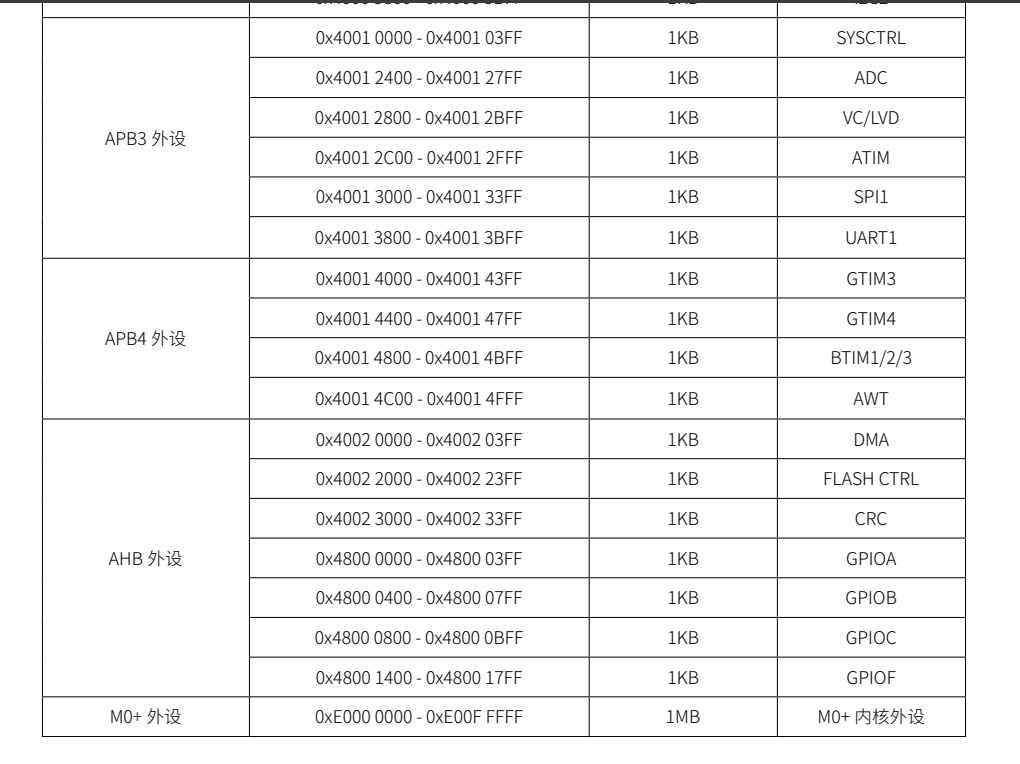

5. 內部鏡像地址

射頻芯片PAN3031

五、PAN3031無線通信模塊

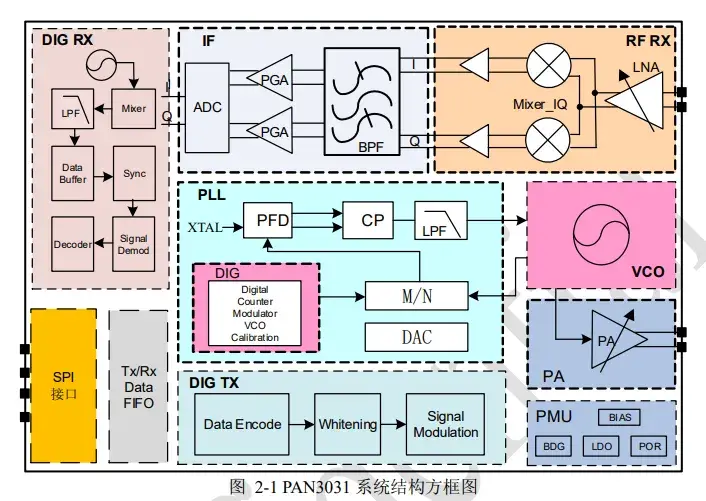

PAN3031 是一款采用 ChirpIoTTM 調制解調技術的低功耗遠距離無線收發芯片，支持半雙工 無線通信，工作頻段為 370~590 MHz 和 740~1180MHz，該芯片具有高抗干擾性、高靈敏度、 低功耗和超遠傳輸距離等特性。最高具有-128dBm 的靈敏度，22dBm 的最大輸出功率，產 生業界領先的鏈路預算，使其成為遠距離傳輸和對可靠性要求極高的應用的最佳選擇。 與常規調制技術相比，PAN3031 在阻塞和鄰道選擇方面也具有顯著的優勢，可以進一步提 高通信可靠度。同時，它還提供了較大的靈活性，用戶可以自行調節擴頻調制帶寬、擴頻因 子和糾錯率，有效改善采用常規調制技術的芯片在距離、抗干擾能力和功耗之間的折衷問題。

為什么選擇 PAN3031 而不是 LoRa？

在無線通信選型時，大家可能聽說過大名鼎鼎的 LoRa，但在本教程和實際的國產項目中，我們選擇了國產的 PAN3031 (2.4GHz) 方案，主要基于以下核心原因：

LoRa 真的被禁了嗎？

不是完全禁止技術，而是嚴格限制了頻段和應用方式。 LoRa 的核心技術掌握在美國公司 Semtech 手里。在中國，LoRa 以前主要用的是 470-510MHz 這個頻段。 但在 2019年，工信部發布了著名的“52號公告”（《微功率短距離無線電發射設備目錄和技術要求》）。

限制一（頻段擠壓）：470-510MHz 被規劃為“計量儀表”專用（專門給國家電網、水務局抄表用），嚴禁私自組建大規模的城市級網絡。

限制二（“限時”通話）：新規定要求該頻段的設備“發射占空比”受到嚴格限制（比如發1秒必須停幾十秒）。這導致 LoRa 很難像以前那樣隨心所欲地發數據。

國家戰略：國家層面更推崇 NB-IoT（走基站的蜂窩物聯網），因為它是華為等主導的標準，且便于管理；而 LoRa 是私有組網，比較亂，難以監管。

為什么要用 PAN3031 (2.4G) 作為替代？

當 Sub-1G（470MHz）頻段受限后，2.4GHz 就成了最佳避風港。

合規性（合法）：2.4GHz 是全球通用的 ISM 頻段（工業、科學、醫療），是完全免費、合法的頻段（Wi-Fi、藍牙都在這）。在這里組網，只要功率不超標，沒人管你。

國產化（安全）：PAN3031 是盤啟微（Panchip）生產的芯片，這是純國產芯片。在現在的國際形勢下，“國產替代”和“自主可控”是加分項（尤其是高校項目）。LoRa 是美國技術，有“卡脖子”風險。

速率高：LoRa 為了傳得遠，速率極低（幾百 bit/s）。PAN3031 是 2.4G，速率可以達到 1Mbps - 2Mbps，傳數據更快，甚至支持空中升級（OTA）。

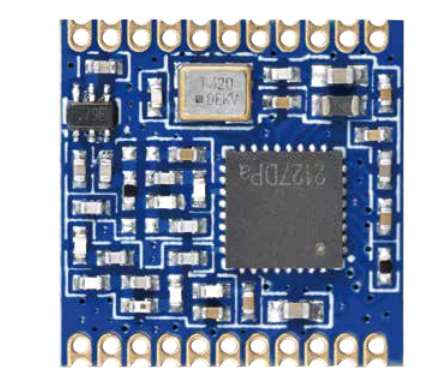

1. 核心射頻特性

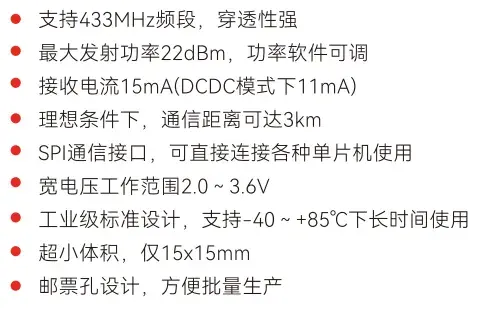

PAN3031ZTR4-GC是基于我國國內原廠磐啟微公司的射頻芯片PAN3031上我司獨立開發設計的 模塊。 PAN3031ZTR4-GC模塊最大的亮點在于發射功率達到了+22dBm接收靈敏度達到了-128dbm, 加上其先進的ChirploTTM調制解調技術，讓通訊距離有了更大的提升。在一些短距離物聯網無線通 信領域里有著很強勢的地位。 PAN3031ZTR4-GC模塊具有體積小、功耗低、傳輸距離遠、抗干擾能力強等特點,可廣泛應用 于物聯網各種無線通信領域。

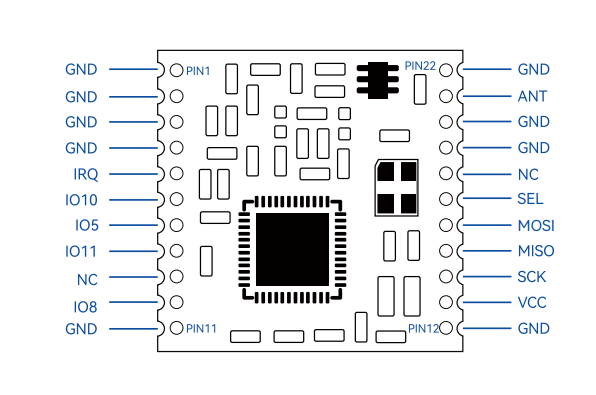

2. 物理接口與協議對接

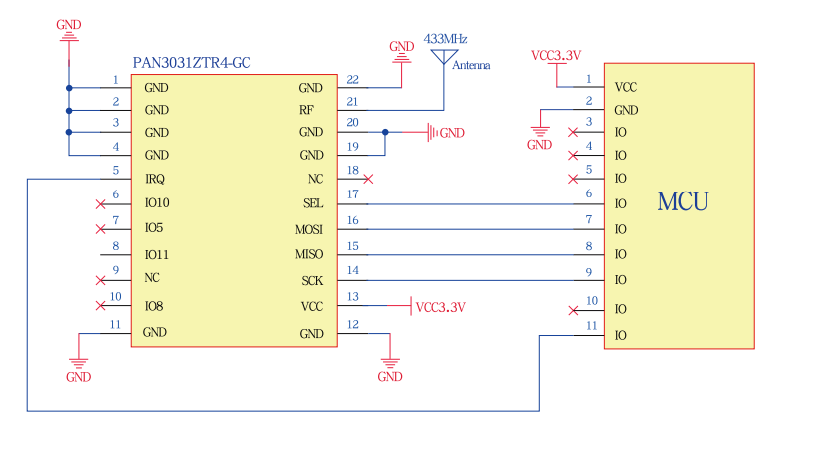

PAN3031 與 CW32 之間通過標準的 四線制 SPI 接口 進行通信，其硬件連接邏輯如下：

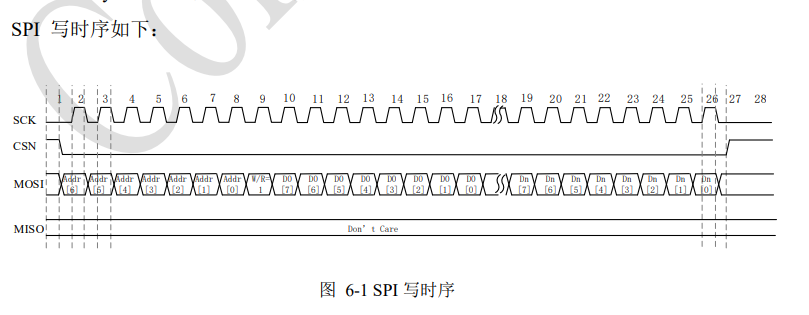

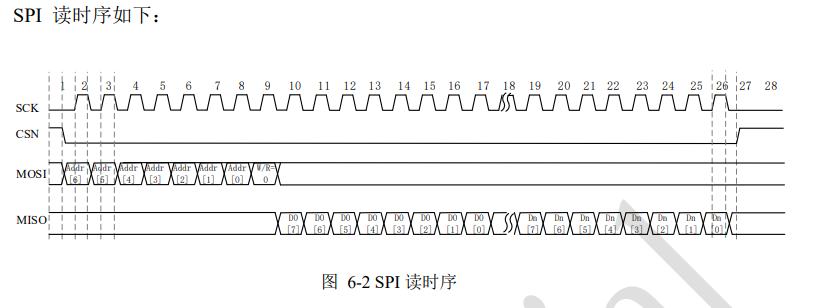

SPI 總線 (SCK, MISO, MOSI, CSN)： 用于讀寫模塊內部寄存器、加載待發送數據或讀取接收到的數據。

控制與狀態信號：

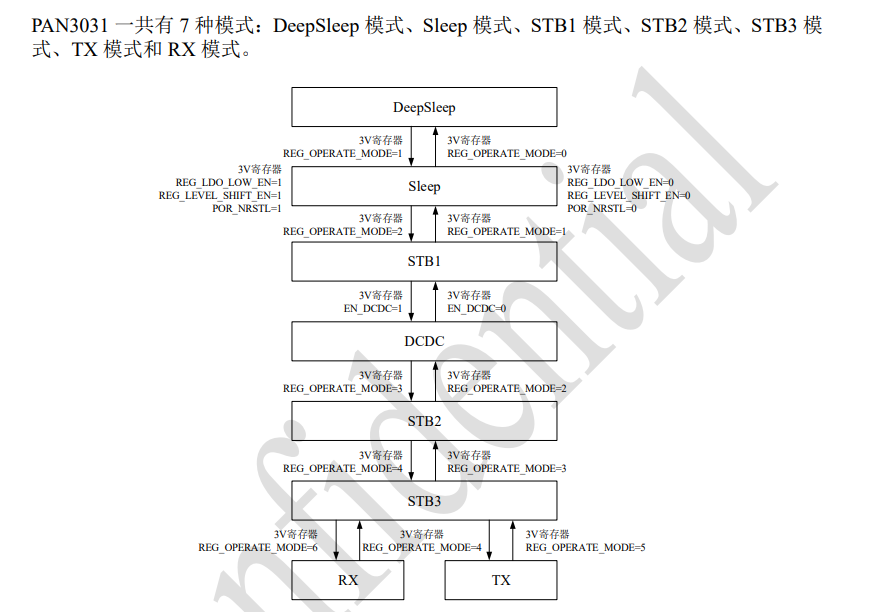

CE (Chip Enable)： 控制模塊在發射、接收和待機模式之間切換。

IRQ (Interrupt Request)：關鍵引腳。當數據發送完成、收到有效數據或檢測到 CRC 錯誤時，該引腳會產生中斷信號告知 CW32。

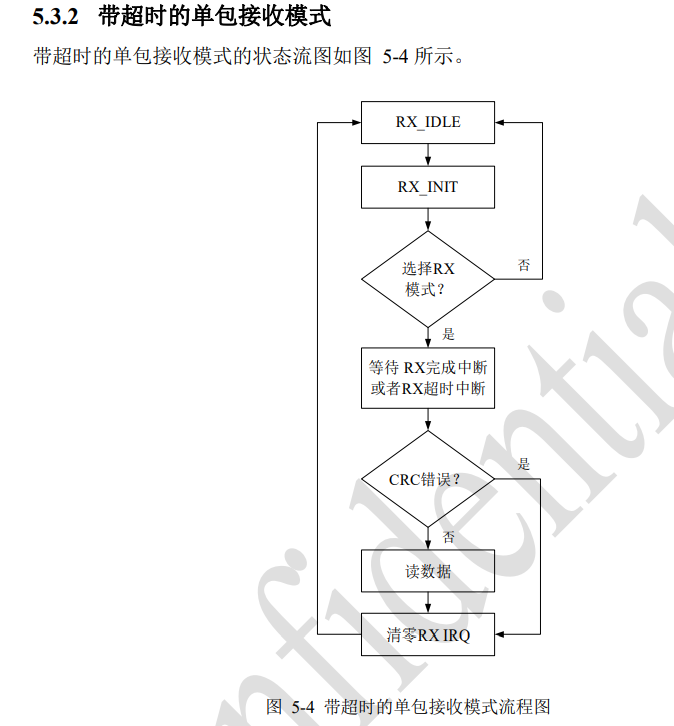

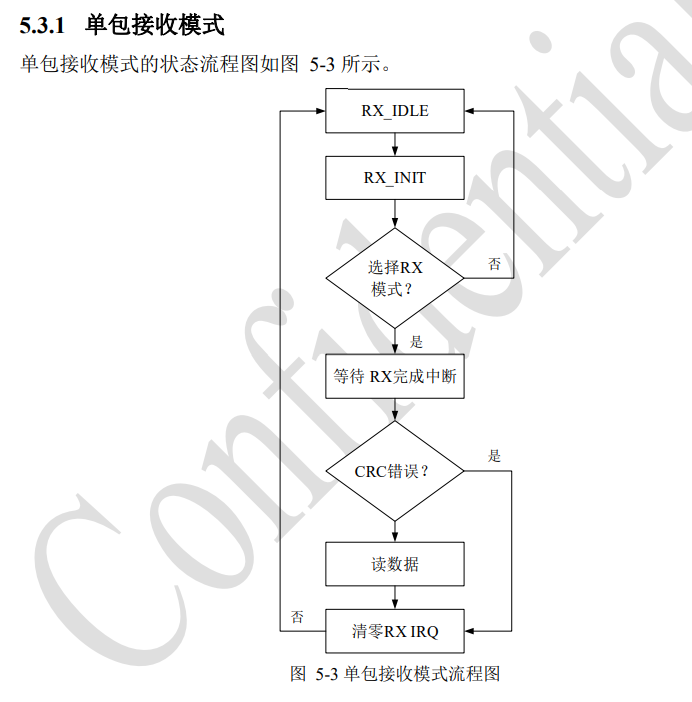

3.鏈路管理與自動化功能

對于專業開發來說，PAN3031 的強大之處在于其內置的硬件自動化處理，這能極大減輕 CW32 的 CPU 負擔：

自動報文處理：內置硬件幀格式（前導碼、同步字、負載數據及 CRC 校驗碼），開發者只需將 Payload 寫入 FIFO，模塊會自動完成封包。

自動 ACK 與重傳：支持自動應答機制。如果數據發送后未收到接收端的確認信號，模塊可以自動重發，確保通信的確定性。

載波檢測 (CD/RSSI)：能夠檢測當前頻段是否被占用，幫助系統實現 CSMA/CA（載波監聽多路訪問）機制，避免碰撞。

4.其他內容

資料鏈接：CW32-48F大學計劃板套件 資料包V6：BD網盤鏈接：

https://pan.baidu.com/s/11fAIND0d1JHg7eLmqGKeIw提取碼：0q8r

PAN3031Z 鏈接:

https://pan.baidu.com/s/1kDlaQg9ClmqFId1VPslrCA?pwd=4uif 提取碼: 4uif
