一、SPI通信基礎知識

SPI（Serial Peripheral Interface）是一種同步串行通信協議，常用于 MCU 與外設之間的高速通信。
SPI 通信通常包含以下信號線：
在本方案中：

CW32 作為 SPI 主機

PAN3031 作為 SPI 從機

SPI 通信由 CW32 主動發起

SCK（Serial Clock）：由主機產生的時鐘信號

MOSI（Master Out Slave In）：主機發送數據給從機

MISO（Master In Slave Out）：從機發送數據給主機

CS/SS（Chip Select）：片選信號，用于選擇通信的從機

二、IQR外部中斷知識

IRQ（Interrupt Request）是外設向 MCU 發出的中斷請求信號。

PAN3031 通過 IRQ 引腳向 CW32 通知以下事件（示例）：

有數據可讀取

狀態發生變化

需要 MCU 處理的事件發生

MCU 在檢測到 IRQ 觸發后，會進入中斷服務函數（ISR），通常只做：

事件標志位設置

簡單狀態記錄

不建議在中斷中直接進行 SPI 通信，而應在主循環或任務中處理。

三、CW32與PAN3031的通信整體流程

CW32 與 PAN3031 的通信方式為：

以兩塊 CW32 搭配兩塊 PAN3031 為例：

主機端（Master）：

A1: 第一塊 CW32（大腦/指揮官）

A2: 第一塊 PAN3031（嘴巴和耳朵/無線網卡）

從機端（Slave）：

B1: 第二塊 CW32（大腦/指揮官）

B2: 第二塊 PAN3031（嘴巴和耳朵/無線網卡）

通信全過程分為兩部分：

第一段路：大腦指揮網卡 (板級有線通信 - SPI)

A1 與 A2 之間（以及 B1 與 B2 之間）是通過 SPI 接口 連接的。 這就像是老板（CW32）通過內線電話指揮秘書（PAN3031）。

物理連接：它們之間用杜邦線線連接（CSN、SCK、MOSI、MISO）。

通信方式：

A1 (CW32) 發送指令：通過 MOSI 線告訴 A2 “把數據發出去”或者“把配置改一下”。

A2 (PAN3031) 反饋數據：通過 MISO 線把收到的無線數據傳回給 A1。

通知機制 (IRQ)：當 A2 收到無線數據或者發完數據時，它會拉動 IRQ 引腳（按門鈴），告訴 A1 “有情況，快來處理”。

第二段路：網卡隔空對話 (板間無線通信 - 2.4G RF)

A2 與 B2 之間是通過 2.4GHz 無線射頻信號 連接的。 這就像是兩個拿著對講機的人在隔空喊話。

物理連接：沒有導線，靠天線發射電磁波。

通信方式：

調制 (Tx)：A2 把 A1 給它的數字信號（0101...）轉換成高頻無線電波發射出去。

解調 (Rx)：B2 的天線捕捉到這些電波，把它還原成數字信號（0101...）。

特點：這是半雙工的，也就是說 A2 在說的時候，B2 必須在聽；不能兩個人同時說話，否則信號會打架（同頻干擾）。

完整的數據傳輸接力跑 (以主機發送 "kunkun" 為例)

整個通信過程就像一次接力賽，數據是從 A1 的內存 跑到 B1 的內存：

打包 (A1)：主機 CW32 (A1) 把字符串 "kunkun" 準備好。

下達指令 (A1 -> A2)：A1 通過 SPI 接口，把數據寫入 A2 的發送緩沖區，并命令 A2：“發射！”

發射 (A2 -> 空中)：A2 啟動射頻電路，把數據變成無線電波發向空中。

接收 (空中 -> B2)：從機 PAN3031 (B2) 的天線捕捉到信號，解析出 "kunkun"，存入自己的接收緩沖區。

按門鈴 (B2 -> B1)：B2 拉高 IRQ 引腳，觸發 B1 的外部中斷。

讀取 (B1 -> B2)：從機 CW32 (B1) 收到中斷后，通過 SPI 接口 讀取 B2 緩沖區里的數據。

處理 (B1)：B1 拿到了 "kunkun"。

四、SPI硬件連接說明

SPI 硬件連接如下（示例）：

CS 信號通常為 低電平有效，需由軟件控制。

五、SPI工作模式說明

SPI 通信就像兩個人跳繩，必須在同一個節奏點上起跳才不會絆倒。為了讓 CW32（主機）能正確讀寫 PAN3031（從機），雙方的配置必須完全一致。

PAN3031 使用的是標準的 SPI Mode 0，CW32 初始化 SPI 時必須嚴格按照以下參數配置：

SPI 模式：Mode 0

時鐘極性 (CPOL) = 0：

表示 SCLK 時鐘線在空閑狀態（沒有傳輸數據時）保持 低電平 (Low Level)。

時鐘相位 (CPHA) = 0：

表示在時鐘的 第一個邊沿（對于 Mode 0 來說是 上升沿）進行數據采樣（讀取數據）。

而在第二個邊沿（下降沿）進行數據切換（發送下一位數據）。

數據位順序 (Bit Order)：

MSB First（高位先發）。

六、IRQ觸發方式說明

PAN3031 的 IRQ 信號為 上升沿 觸發。

CW32 需將對應 GPIO 配置為外部中斷輸入，并設置正確的觸發方式。

七、PAN3031模塊使用說明（詳細版）

PAN3031 SDK使用流程

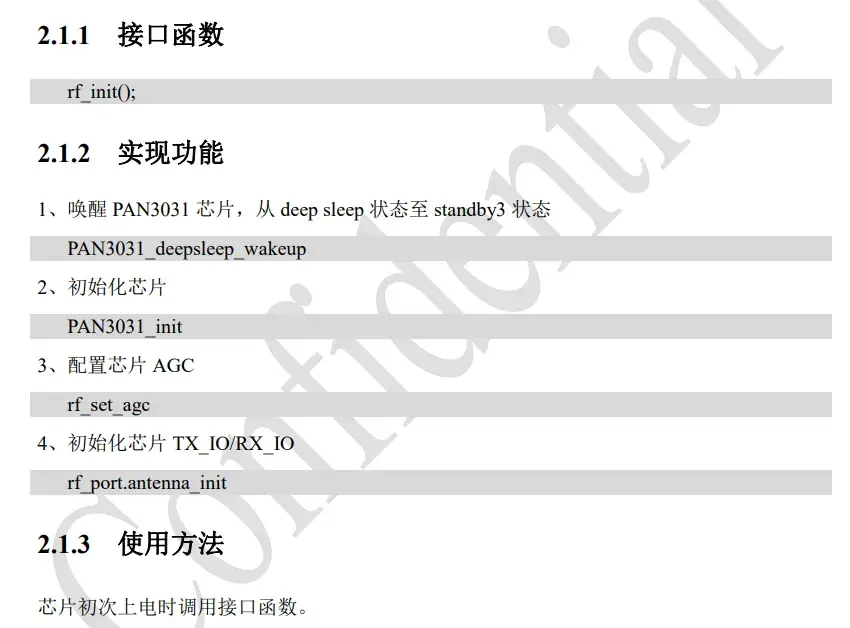

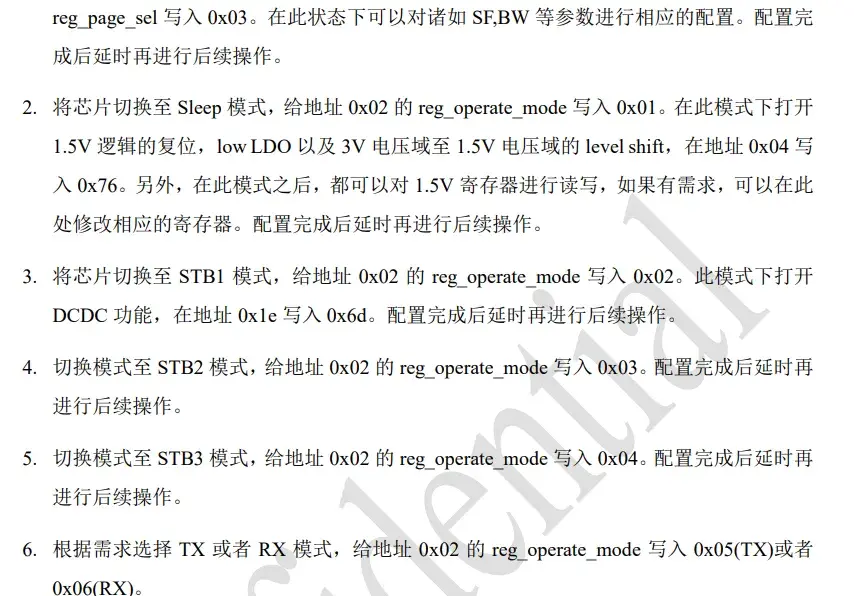

初始化流程

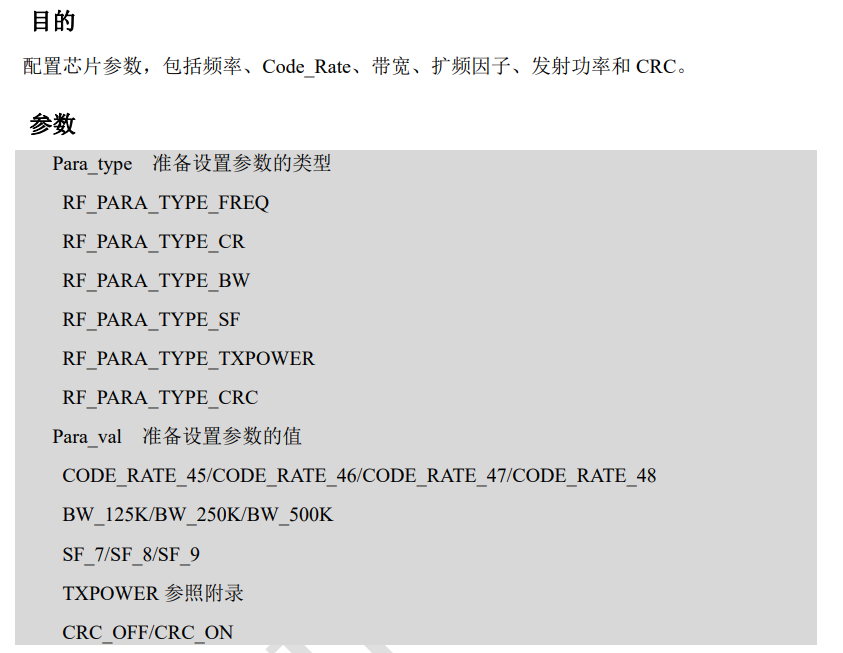

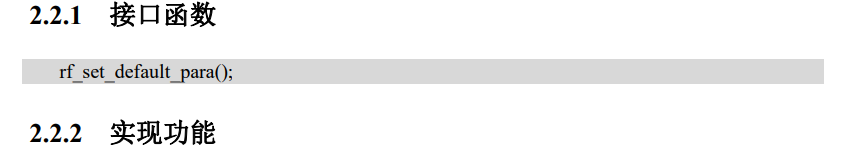

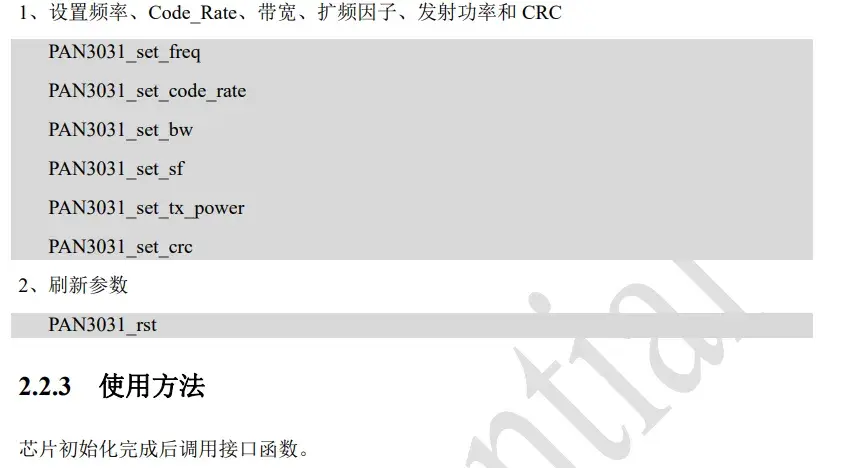

參數配置流程

1. PAN3031_set_freq (設置中心頻率)

干什么用的： 設置模塊工作在哪個頻段（比如 2.4GHz、470MHz 等）。

小白比喻：調對講機頻道。如果主機在 1 頻道喊話，從機在 2 頻道聽，兩人永遠對不上話。

2. PAN3031_set_code_rate (設置編碼糾錯率)

干什么用的： 決定在發送真實數據時，夾帶多少“冗余糾錯碼”。

小白比喻：給快遞包防震膜?？諝庵懈蓴_很多，容易丟包。糾錯率設得越高（膜包得越厚），就算數據在空中損壞了一點，接收端也能自己推算修復回來；但代價是有效數據的傳輸效率變低了。

3. PAN3031_set_bw (設置帶寬 Bandwidth)

干什么用的： 決定無線信號占據的頻率寬度。

小白比喻：修多寬的馬路。帶寬越大，數據傳得越快；但馬路越寬，越容易受到旁邊車道（其他無線電信號）的干擾，接收靈敏度會下降。

4. PAN3031_set_sf (設置擴頻因子 Spreading Factor)

干什么用的： 這是擴頻通信（如 LoRa 調制）里非常關鍵的參數，決定每個數據符號的持續時間。

小白比喻：講話的語速。SF 值越大，相當于你講話越慢、發音越長，哪怕距離很遠、環境很吵對方也能聽清（穿墻能力大增）；但缺點是一句話要說很久，模塊工作時間變長，非常費電。

5. PAN3031_set_tx_power (設置發射功率)

干什么用的： 設置芯片射頻引腳輸出的能量大小（比如 10dBm、22dBm）。

小白比喻：嗓門有多大。功率調得越高，信號覆蓋范圍越廣，但也意味著你的電池會被抽干得越快。

6. PAN3031_set_crc (設置 CRC 循環冗余校驗)

干什么用的： 開啟后，硬件會自動在數據包尾部追加一段校驗碼。

小白比喻：貼封條防偽。接收端拿到包裹后，會檢查封條是否完好。如果發現對不上，說明數據在空中被干擾串味了，直接丟棄，防止單片機讀到錯誤的 ADC 抄表數據。

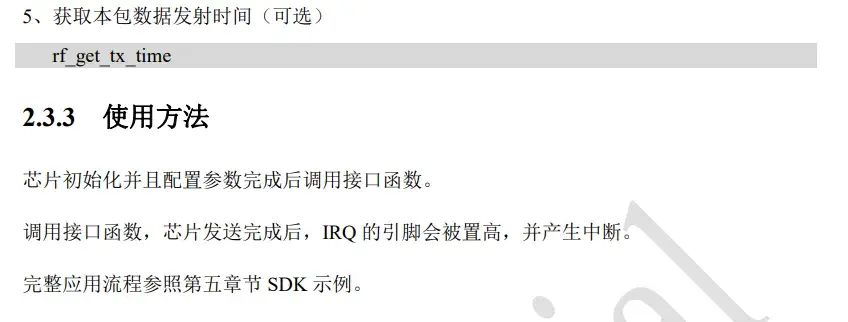

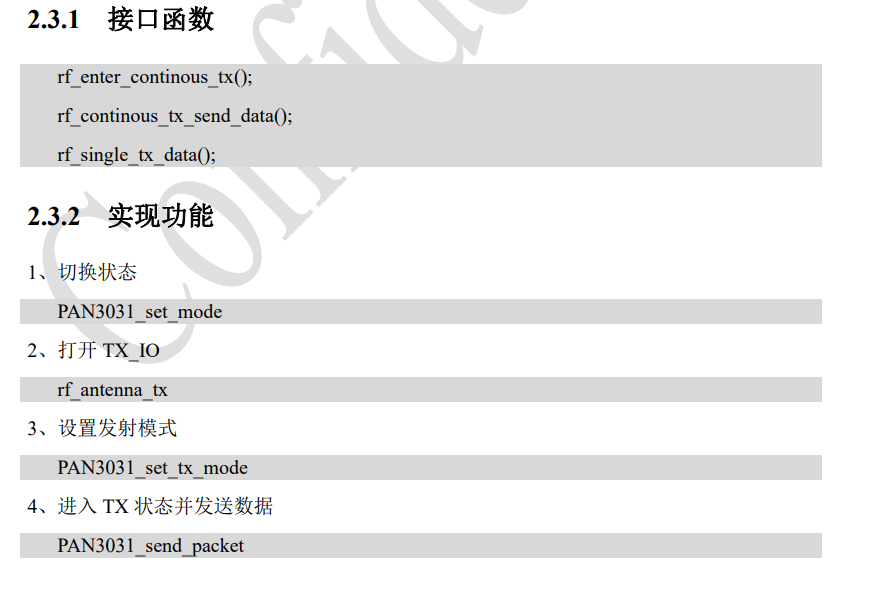

發送流程

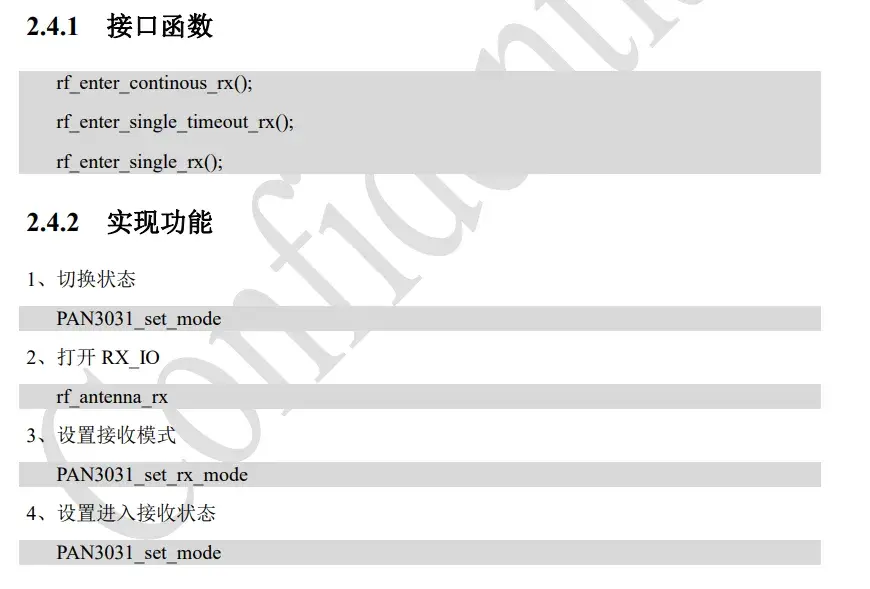

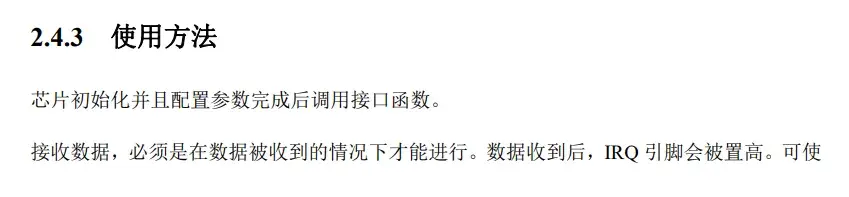

接收流程

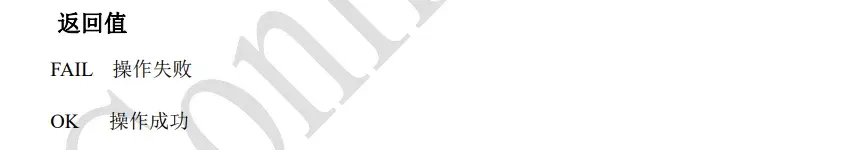

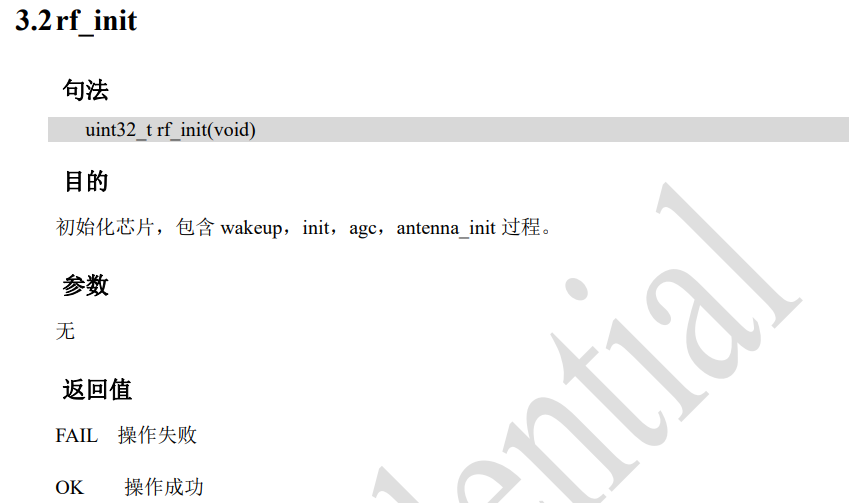

PAN3031 部分SDK接口函數

agc（自動增益控制）

功能： 全稱 Automatic Gain Control。它會根據收到的無線信號強弱，自動調節內部放大器的放大倍數。

小白比喻：“自動音量調節”。如果發射端離得很近，信號太強，它就調低增益防止“震耳朵”；如果離得遠信號弱，它就自動調高增益，確保無論遠近，芯片都能清晰地“聽見”數據。

AGC 的核心原理是一個 “檢測 -> 反饋 -> 調整” 的閉環系統。

技術實現流程：

信號進入： 天線接收到的原始無線信號進入芯片。

強度檢測： 芯片內部有一個“偵察兵”（信號強度檢測器），實時測量這個信號的功率（也就是我們常說的 RSSI）。

比較判斷： 芯片內部設定了一個“理想音量”范圍。

如果信號太強： 會導致后面的電路“破音”（飽和失真），數據就全亂了。

如果信號太弱： 背景噪音就會蓋過數據。

反饋調整： 偵察兵發現信號太強，就立刻下令讓 LNA（低噪聲放大器） 降低放大倍數（減小增益）。

發現信號太弱，就下令讓 LNA 全力放大（增大增益）。

antenna_init（天線初始化）

功能： 配置射頻端口和天線開關。

小白比喻：“切換車道”。無線芯片通常有一個天線，但有“發”和“收”兩條路。這個步驟是初始化天線開關的控制邏輯，確保你想發的時候數據能傳給天線，想收的時候天線信號能傳給芯片。

Antenna_init 的原理本質上是 “單刀雙擲開關（SPDT）” 的邏輯配置。

技術實現流程：

鏈路分離： 無線芯片內部其實有兩套完全獨立的系統：發射機（TX）產生強大的信號，接收機（RX）負責捕捉微弱的信號。

物理矛盾： 但是，為了節省成本和空間，整個設備通常只有一根天線。

開關切換： 在天線和芯片之間，有一個射頻開關（RF Switch）。

發送時： 開關必須撥向“發射鏈路”，把功率放大器（PA）產生的信號推向天線。

接收時： 開關必須撥向“接收鏈路”，把天線捕捉到的微弱波浪送給接收器。

初始化保護：antenna_init 就是在初始化階段，配置好控制這個“開關”的 GPIO 引腳邏輯。

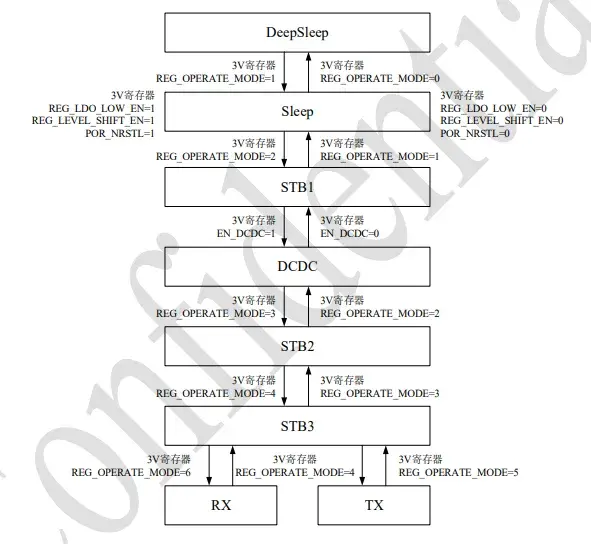

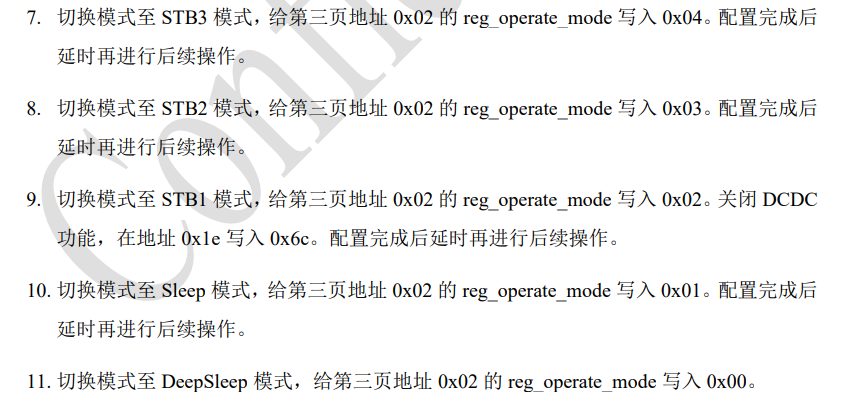

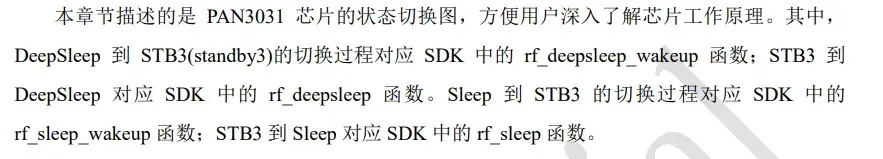

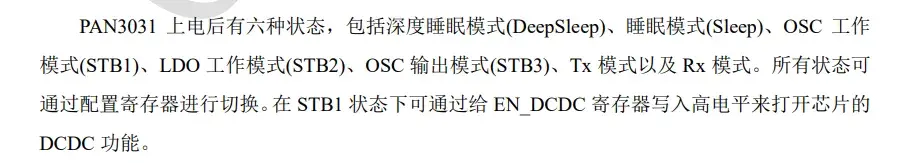

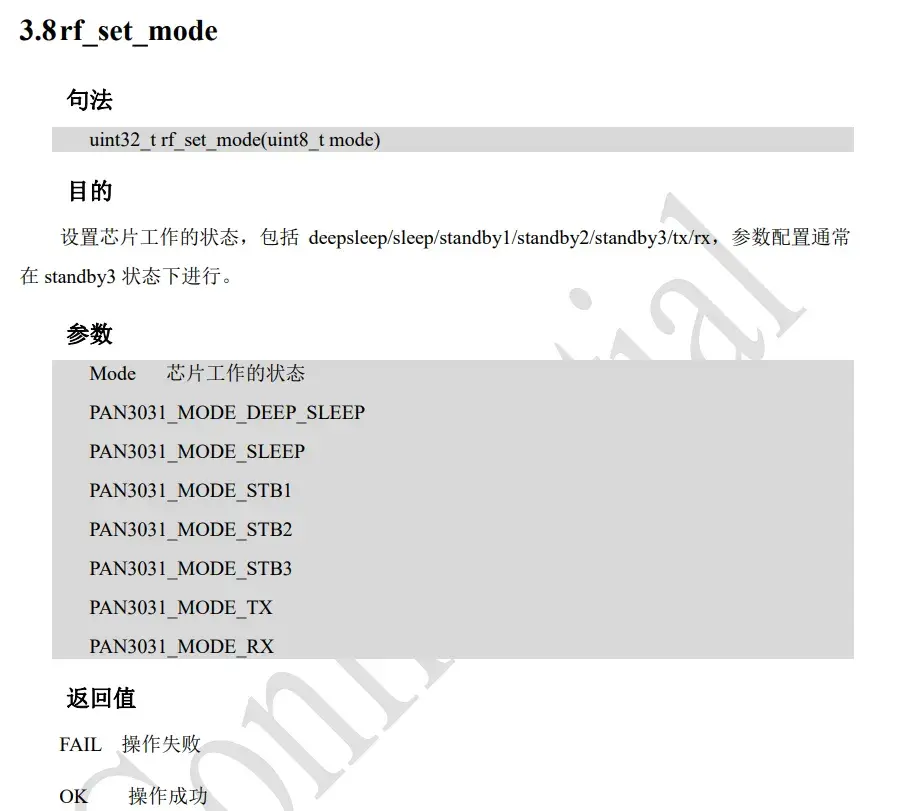

節能模式：芯片的“休息時間”

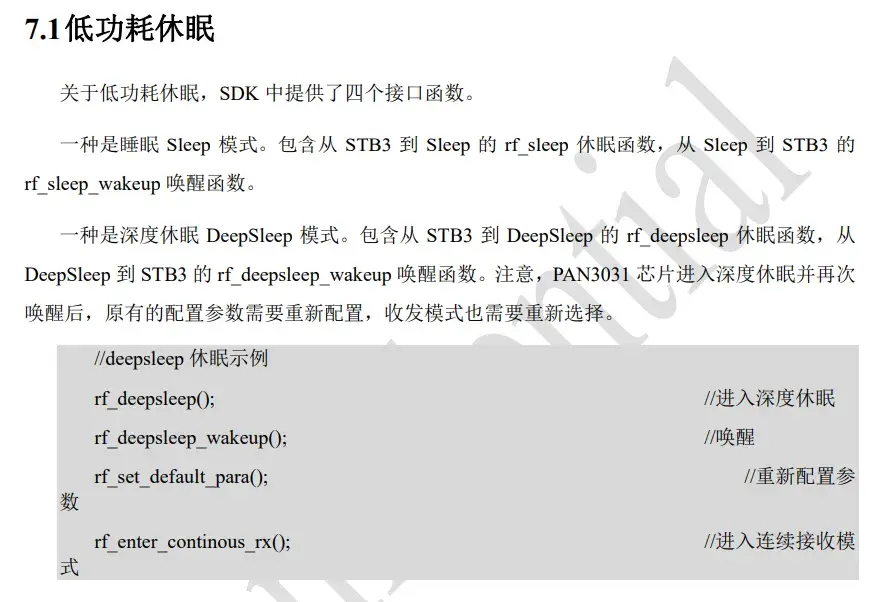

PAN3031_MODE_DEEP_SLEEP（深度睡眠）

狀態： 芯片幾乎完全關閉，功耗降到最低（微安級）。

小白比喻：徹底關機。這是抄表系統最常用的狀態。電表每天 99% 的時間都應該處于這個模式來省電。

PAN3031_MODE_SLEEP（睡眠）

狀態： 功耗略高于深度睡眠，但保留了寄存器的配置。

小白比喻：電腦休眠。喚醒速度比深度睡眠快一點，不需要重新加載所有配置。

準備模式：芯片的“熱身階段”

這三個 STB (Standby) 模式是處于休眠和工作之間的中間地帶，它們決定了芯片內部哪些組件（如晶振、頻率合成器）是開著的。

PAN3031_MODE_STB1 / STB2

狀態： 基礎待機。內部晶振開始起振。

小白比喻：坐在板凳上熱身。雖然沒下場比賽，但已經穿好運動鞋了。

STB1：深度省電的“淺睡”模式

在 STB1 模式下，芯片關閉了外部晶振，只靠?jī)?nèi)部一個很弱的 RC 電路維持基本邏輯。

優點： 非常省電，比 STB2 能多省下不少微安級的電流。

缺點： 當你需要發數據時，從 STB1 切換到 TX（發射）需要一段“暖機時間”，因?yàn)橥獠烤д駨撵o止到穩定震蕩需要幾百微秒甚至毫秒級的時間。

STB2：隨時待命的“備戰”模式

在 STB2 模式下，芯片已經把昂貴且精確的外部晶振給跑起來了。

優點： 響應極其靈敏。如果你在做一個需要頻繁快速回應（比如 10ms 內必須回信）的協議，STB2 是唯一的選擇。

缺點： 功耗相對較高。如果一直停在 STB2，你的電表電池可能撐不了幾年。

PAN3031_MODE_STB3

狀態： 高級待機。頻率合成器（決定你發什么頻率）已經鎖定。

小白比喻：在起跑線上蹲好了。這是進入“發射”或“接收”之前的最后一站。在你之前的代碼里，進入 rf_single_tx_data 之前都會先切換到這個模式。

工作模式：芯片的“上場比賽”

PAN3031_MODE_TX（發射模式）

狀態： 功率放大器開啟，全力向天線推送電磁波。

小白比喻：放聲大喊。這是最費電的時刻，所以發送完數據一定要趕緊讓它睡覺。

PAN3031_MODE_RX（接收模式）

狀態： 接收鏈路全開，實時捕捉空中的微弱信號。

小白比喻：豎起耳朵細聽。在抄表項目中，電表端通常只在發送完數據后的那幾百毫秒開啟這個模式來等確認。

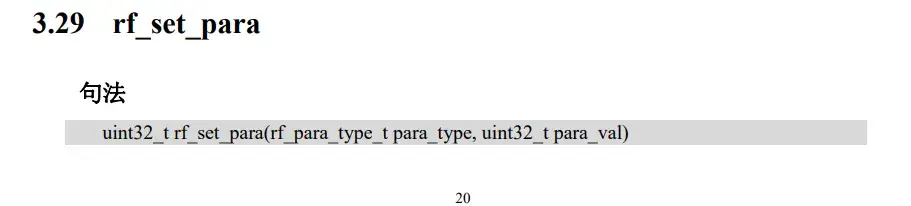

RF_PARA_TYPE_FREQ（中心頻率）

技術內幕： 指無線電波能量最集中的那個點（例如 470MHz 或 433MHz）。

實戰要點：

必須匹配：主機和從機的頻率誤差不能超過一定范圍（通常是晶振精度的幾倍），否則由于“偏頻”會導致信號極差甚至搜不到包。

避開干擾：如果小區里有大量同頻段的無線設備，可以微調頻率（跳頻）來尋找一個“安靜”的頻道。

RF_PARA_TYPE_CR（編碼糾錯率）

技術內幕： 全稱 Code Rate。它在原始數據中加入冗余的校驗位（例如 4/5 代表 4 位數據加 1 位冗余）。

實戰要點：

抗干擾性：設置越高（如 4/8），抗突發干擾能力越強，就算空中丟了幾位數據，芯片也能靠算法補回來。

副作用：糾錯位越多，整個數據包就越長，空中飛行時間（ToA） 增加，從而增加功耗。

RF_PARA_TYPE_BW（帶寬）

技術內幕： 指信號占據的頻率寬度（如 125kHz, 250kHz, 500kHz）。

實戰要點：

速率 vs. 靈敏度：馬路越寬（BW 大），車速越快（數據率高），但路上的噪音也多（底噪高，靈敏度差）。

抄表選擇：通常選擇較小的帶寬（如 125kHz）來?yè)Q取更高的接收靈敏度，確保能穿透更厚的墻。

RF_PARA_TYPE_SF（擴頻因子）

技術內幕：Spreading Factor，是 LoRa/擴頻通信的靈魂。它決定了一個數據符號被拉得有多長。

實戰要點：

穿墻神器：SF 越大（如 SF12），信號在噪聲中被識別的能力越強，距離翻倍。

功耗陷阱：SF 每增加一級，數據在空中停留的時間幾乎翻倍。這會導致 PAN3031 的發射電流持續時間變長，嚴重縮短電表壽命。

RF_PARA_TYPE_TXPOWER（發射功率）

技術內幕： 芯片輸出信號的強度，單位通常為 dBm。

實戰要點：

按需調整：如果電表就在網關旁邊，沒必要開 20dBm（最大功率），調低功率能有效節省電量。

法規限制：不同國家和地區對不同頻段的最大功率有法律限制，開發時需查閱當?shù)貥?biāo)準。

RF_PARA_TYPE_CRC（循環冗余校驗）

技術內幕： 在數據包末尾添加計算好的校驗碼。

實戰要點：

數據保真：無線環境非常臟，數據包很容易被干擾成亂碼。開啟 CRC 后，如果收到的包計算結果不符，硬件會自動丟棄，防止你的單片機讀到錯誤的“水費”或“電費”數據。

核心變量：內部狀態記錄員

程序定義了兩個 static（靜態）變量，它們就像是掛在實驗室門口的記事板，用來記錄無線模塊當前的工作狀態。

packet_received：專門記錄接收的狀態。是收到了？還是超時了？還是出錯了？

packet_transmit：專門記錄發送的狀態。是正在發？還是發完了？

RxDoneParams：這是一個結構體，它像是一個快遞暫存柜。當收到新包裹（數據）時，包裹的內容、重量（長度）、信號強度等信息都會暫時存放在這里。

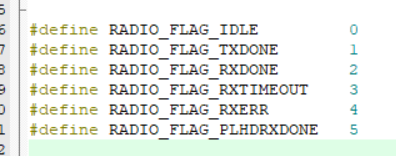

RADIO_FLAG_IDLE0 空閑。此時模塊沒活干，可以安排新任務

RADIO_FLAG_TXDONE1發送成功。信件已成功打向空中

RADIO_FLAG_RXDONE2接收成功。抓到了一個完整的有效數據包

RADIO_FLAG_RXTIMEOUT3接收超時。等了半天沒人理我，放棄等待

RADIO_FLAG_RXERR4接收錯誤。抓到了包，但數據內容壞了（校驗失?。?/p>

RADIO_FLAG_PLHDRXDONE5報頭接收完成。 —— 報頭接收完成

(獲取函數)：這是詢問窗口。比如 rf_get_recv_flag() 就是在問：“現在接收到哪一步了？”

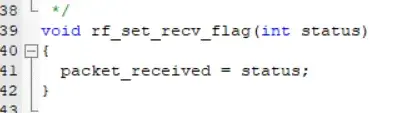

(設置函數)：這是更新窗口。比如 rf_set_recv_flag(status) 就是在通知系統：“我已經處理完這個包了，請把狀態重置為空閑?！?/p>

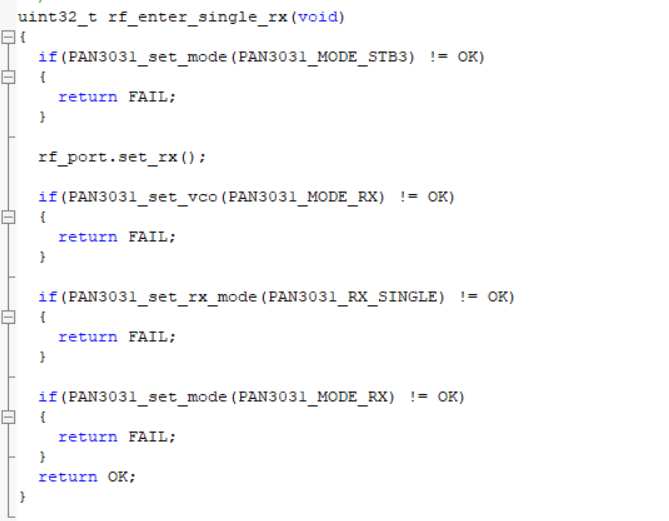

1. rf_enter_single_rx (進入單次接收模式)

簡單理解： 這個函數相當于讓無線模塊“張開耳朵聽一次”。

它的作用： 將模塊從空閑狀態切換到接收狀態。

它的執行邏輯：

準備： 同樣先進入待機狀態并切換到發送模式。

點火： 調整振蕩器匹配發送頻率。

投遞： 調用 PAN3031_send_packet 正式把數據包打向空中。

記錄： 記錄下這次發送耗費的時間，方便后續計算功耗或排查延遲。

buf：要發送的“信件內容”（數據緩沖區指針）。

size：這封信有多長（數據長度）。

tx_time：發送這封信花了多少時間（由函數自動計算并返回）。

熱身： 先進入 STB3 (待機) 模式。

換向： 將射頻口切換到接收方向。

調頻： 調整內部振蕩器 (VCO) 匹配接收頻率。

鎖定： 設置為 SINGLE (單次) 接收模式，意味著收到一個完整的數據包后，模塊會自動停下來，不會一直傻聽。

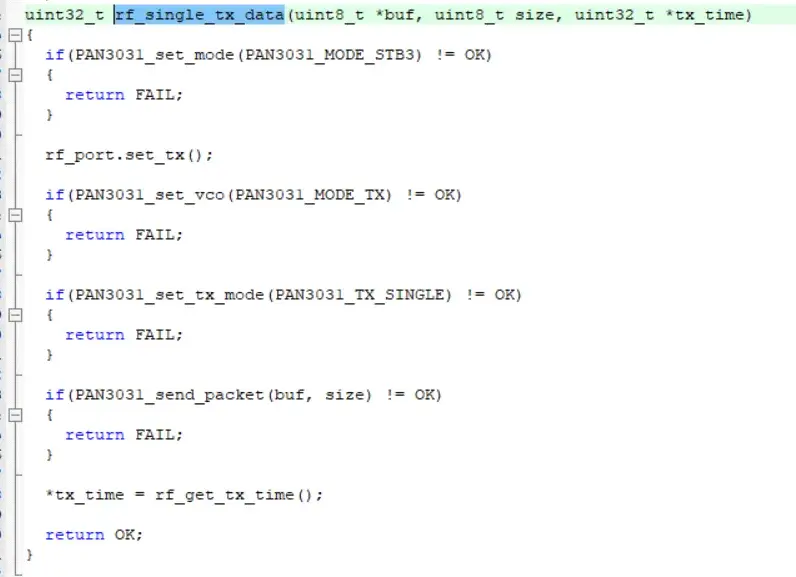

2. rf_single_tx_data (單次數據發送)
簡單理解： 這個函數相當于“把寫好的信投遞出去”。

它的參數：

它的執行邏輯：

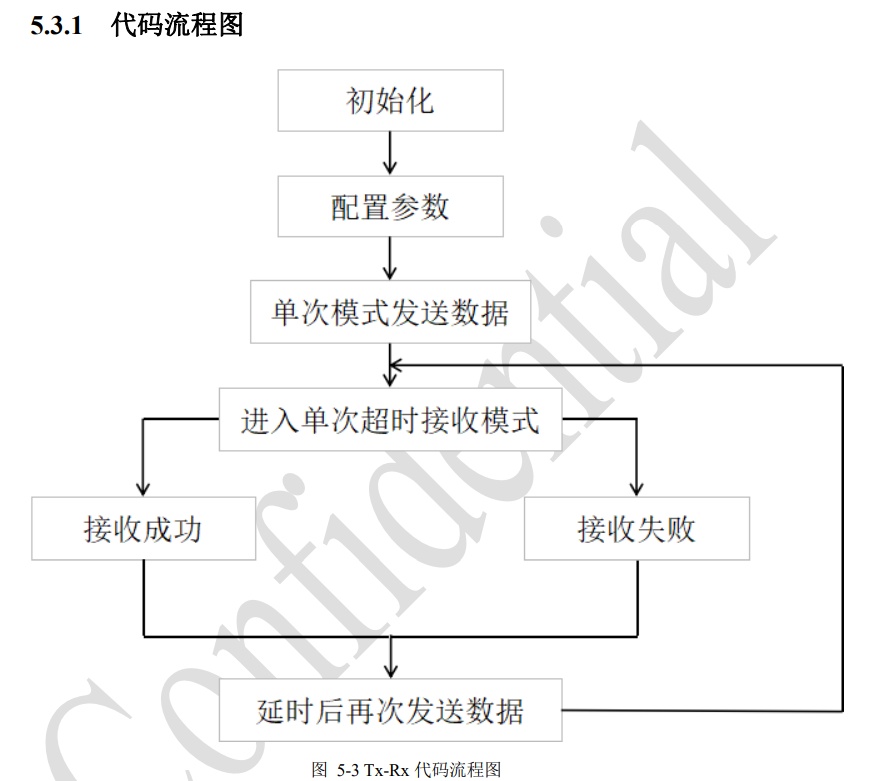

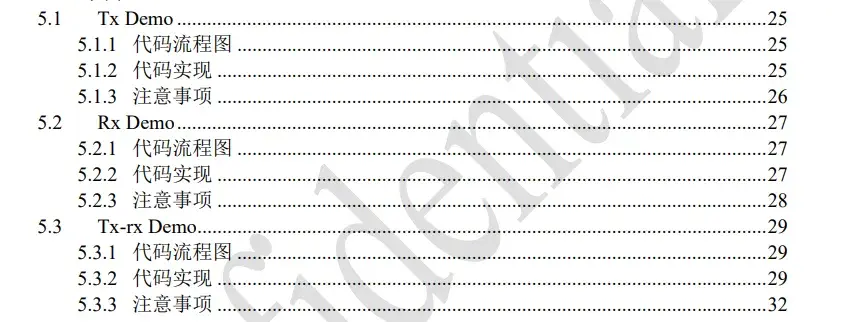

PAN3031 SDK示例加移植

/* --- PAN3031 Tx-rx 模式示例程序 --- */
// 1. 初始化階段
ret = rf_init();                                        // 執行射頻芯片初始化
if (ret != OK) {
    DDL_Printf(" RF Init Fail");                        // 如果初始化失敗，打印錯誤信息
    while (1);                                          // 程序在此死循環，不再繼續運行
}

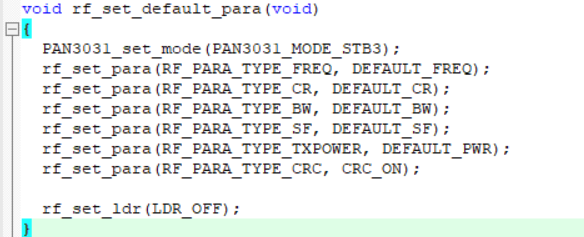

rf_set_default_para();                                  // 配置射頻芯片的默認通信參數（頻率、功率等）
// 2. 初始數據發送
if (rf_single_tx_data(tx_test_buf, TX_LEN, &tx_time) != OK) {
    DDL_Printf("tx fail rn");                         // 嘗試發送第一包數據，若失敗則報錯
}
else {
    txcnt++;                                            // 發送計數加 1
    DDL_Printf("Tx cnt %drn", txcnt);                 // 打印當前發送次數

    while (RADIO_FLAG_IDLE == rf_get_transmit_flag());  // 等待硬件發送標志位改變，確保發送動作完成
    rf_set_transmit_flag(RADIO_FLAG_IDLE);              // 手動將發送標志位清零，準備下次操作

    rf_sleep();                                         // 令射頻模塊進入休眠狀態以省電
    rf_sleep_wakeup();                                  // 喚醒模塊，準備切換到接收狀態
    rf_enter_single_timeout_rx(15000);                  // 開啟單次超時接收，設置超時時間為 15000 毫秒（15秒）
}
// 3. 主循環處理階段
while (1) {
    SysTick_Delay(5);                                   // 短暫延時，降低系統負擔

    // --- 情況 A：接收成功 ---
    if (rf_get_recv_flag() == RADIO_FLAG_RXDONE) {      // 判斷硬件標志位是否為“接收完成”
        BSP_LED_Toggle();                               // 翻轉 LED 燈狀態，直觀顯示接收成功
        rf_set_recv_flag(RADIO_FLAG_IDLE);              // 清除接收標志位

        // 打印信號質量信息：信噪比 (SNR) 和 信號強度 (RSSI)
        DDL_Printf("Rx : SNR: %f ,RSSI: %f rn", RxDoneParams.Snr, RxDoneParams.Rssi);

        // 循環打印收到的原始十六進制數據內容
        for (i = 0; i < RxDoneParams.Size; i++) {
            DDL_Printf("0x%02x ", RxDoneParams.Payload[i]);
        }
        DDL_Printf("rn");

        rxcnt++;                                        // 接收成功計數加 1
        DDL_Printf("###Rx cnt %d##rn", rxcnt);

        rf_sleep();                                     // 接收任務完成，先進入休眠
        rf_sleep_wakeup();                              // 喚醒，準備下一次循環發送
        SysTick_Delay(3000);                            // 延時 3 秒后再進行下一次動作

        // 成功接收后，再次發起數據發送（形成收發循環）
        if (rf_single_tx_data(tx_test_buf, TX_LEN, &tx_time) != OK) {
            DDL_Printf("tx fail rn");
        }
        else {
            txcnt++;
            DDL_Printf("Tx cnt %drn", txcnt);
            while (RADIO_FLAG_IDLE == rf_get_transmit_flag()); // 等待發送結束
            rf_set_transmit_flag(RADIO_FLAG_IDLE);
            rf_sleep();
            rf_sleep_wakeup();
            rf_enter_single_timeout_rx(15000);          // 再次進入接收等待狀態
        }
    }
    // --- 情況 B：接收超時或出錯 ---
    if ((rf_get_recv_flag() == RADIO_FLAG_RXTIMEOUT) || (rf_get_recv_flag() == RADIO_FLAG_RXERR)) {
        rf_set_recv_flag(RADIO_FLAG_IDLE);              // 清除異常標志位
        DDL_Printf("Rxerrrn");                        // 打印接收錯誤或超時提示

        rf_sleep();
        rf_sleep_wakeup();
        HAL_Delay(10000);                               // 出錯后延時 10 秒（避開干擾或重試間隔）

        // 即使失敗，也嘗試再次發送數據
        if (rf_single_tx_data(tx_test_buf, TX_LEN, &tx_time) != OK) {
            DDL_Printf("tx fail rn");
        }
        else {
            txcnt++;
            DDL_Printf("Tx cnt %drn", txcnt);
            while (RADIO_FLAG_IDLE == rf_get_transmit_flag());
            rf_set_transmit_flag(RADIO_FLAG_IDLE);
            rf_sleep();
            rf_sleep_wakeup();
            rf_enter_single_timeout_rx(15000);          // 重新進入接收等待
        }
    }
}

值得參考點

業務閉環完整： 涵蓋了“發送 -> 等待接收 -> 成功處理 -> 失敗/超時兜底”的完整通信全生命周期。
狀態切換規范： 在每次收發狀態切換前，都老老實實地調用了 rf_sleep() 和 rf_sleep_wakeup()。這種“先歸零再啟動”的做法能有效防止射頻芯片內部狀態機卡死。
易讀性高： 純順序執行邏輯，沒有復雜的結構體指針嵌套，適合初學者順著流程往下讀。

缺點

1.代碼嚴重冗余:

rf_single_tx_data 及其后續的 while 等待、rf_sleep 等邏輯，在代碼中出現了三次：

初始化后第一次發送（第 14-26 行）。

接收成功后再次發送（第 52-64 行）。

接收失敗后再次發送（第 81-93 行）。

在工程中，如果一段邏輯在兩處以上被用到，必須封裝成函數。這不僅是為了美觀，更是為了方便維護。如果你想修改發送后的超時時間，在冗余代碼里你要改三次，漏改一個就是 Bug；在函數里你只需要改一次。
修改方式:

// 封裝成一個通用的“發送并處理”函數
void App_RF_Transmit_Flow(void) {
    if (rf_single_tx_data(tx_test_buf, TX_LEN, &tx_time) == OK) {
        txcnt++;
        // 等待發送完成（建議加入下文提到的超時機制）
        while (RADIO_FLAG_IDLE == rf_get_transmit_flag());
        rf_set_transmit_flag(RADIO_FLAG_IDLE);
        rf_sleep();
        rf_sleep_wakeup();
        rf_enter_single_timeout_rx(15000); // 開啟下一次接收窗口
    }
}

2. “死等”式阻塞:
程序中多次使用 while (RADIO_FLAG_IDLE == rf_get_transmit_flag());。 這段代碼的意思是：只要射頻芯片不回傳“我空閑了”的信號，單片機就永遠停在這里。
實際應用中的做法：絕對不允許出現無條件的死循環。 如果 SPI 線松了、無線模塊受靜電干擾掛了，或者由于強電磁干擾導致標志位沒跳變，你的單片機就會直接“變磚”，不再響應任何按鍵或采集任務。工業級代碼必須有超時退出或中斷驅動機制。
修改方式（增加安全計數器）：

uint32_t timeout_cnt = 0x100000; // 設置一個足夠長的安全計數器
while (RADIO_FLAG_IDLE == rf_get_transmit_flag()) {
    if (--timeout_cnt == 0) {
        DDL_Printf("Hard Err: RF Hardware No Response!rn");
        // 這里可以執行硬件復位或跳出循環
        break;
    }
}
PAN3031 狀態圖
