2026年將迎來史上最嚴充電寶強制性國家標準《移動電源安全技術規范》，新標準預計在2026年6月起落地實施。當下獲得3C認證的充電寶的執行標準則按照GB 4943.1-2022和GB 31241-2022 。

http://weixin.qq.com/r/UEnB2SLEoH-frWa69xxC (二維碼自動識別)

相較于以往標準，新標準在電芯安全、整機與電路保護和智能管理功能三大技術領域提出了數十項嚴格改進。

這對于消費類電子產業，帶來了新的機遇與挑戰，傳統SOC方案難以滿足新規的多項要求，目前市面上也開始陸續出現了新的針對性的SOC，一些為MCU合封SOC，整體此類產品價格較高，且尚待市場驗證，多數開發者處于觀望中。

本文旨在解讀新規在電路保護與智能管理方面的具體要求，并分析武漢芯源半導體CW32 MCU系列產品+充放電管理SOC方案的技術契合度及其在開發效率、成本控制方面的綜合優勢，以供業界同仁參考與探討。

電路保護注重整機安全：

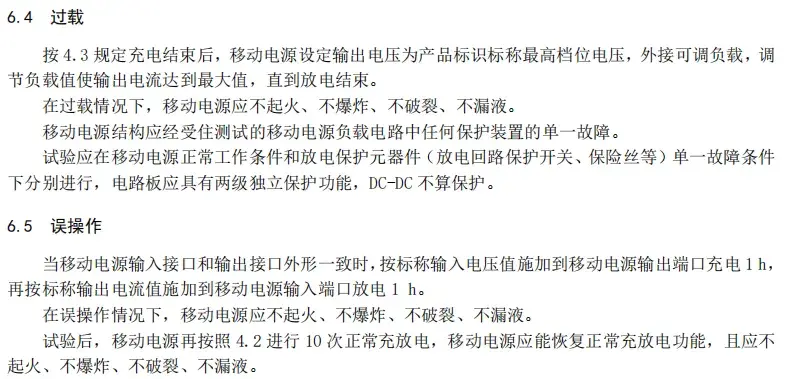

相較于以往標準，新規更強調整機安全，并明確要求涵蓋輸入輸出端的全面保護（如過充、過放、短路、過載、誤操作保護），這些要求，在目前市面上多數的充電寶應用方案中均已能夠?qū)崿F(xiàn)。

但應特別注意的是，市場現有主流方案有些是無法滿足兩級獨立保護，多依賴于一個SOC或?qū)Ｓ杏布?shí)現，無法實現更可靠的冗余保護?？衫肕CU增加一級或多級保護，比如利用CW32 MCU的ADC，實時監測關鍵節點的工作電壓與電流，并可利用內置比較器實現快速響應，迅速完成必要的保護動作。

新增智能管理-提前安全、深化管控：

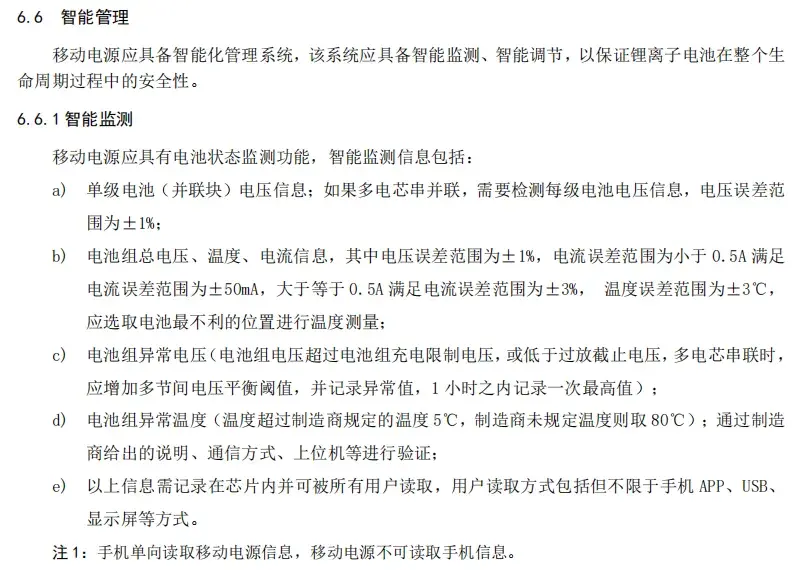

新增的智能管理要求，旨在通過數字化手段提升全生命周期安全預警能力。

智能管理的前提首要是對電芯的智能監測，傳統的SOC所能實現的功能有限，并且多數信息不可讀取，可使用CW32 MCU的ADC等功能，監測關鍵節點電壓、電流、溫度狀況。12位ADC足夠滿足監測精度需求，內置Flash也可持續長期或永久性的記錄必要信息，并通過通訊端口輸出給顯示屏、線圈、藍牙WIFI模組等，以供讀取。

需要特別注意的是，市面上一些8位內核的MCU，其ADC雖然為10位，但有效位數不足8位，可能無法滿足檢測精度需求。

整機充放電過程中造成的溫度升高，或者在嚴寒等環境下使用，也會對ADC的采樣有所影響，甚至一些MCU無法正常工作。CW32 MCU均可實現溫度校準，并且在充電寶安規要求的全溫度范圍內工作穩定可靠。

新規6.6.2中，智能調節電池電壓，很多鋰電池均衡與保護IC可以實現，但是涉及到激活等時間向的工作，傳統SOC無法滿足，一個超低功耗的CW32 MCU亦可以解決此類難題，比如CW32L010,@25年壽命的Flash,0.34uA的極限超低功耗，以及亞秒級的定時器精度，可以滿足激活自檢和定期體檢的功能。CW32L010的1.65V~5.5V的工作電壓即便是單節電池應用也能應對。

CW32L010 MCU以其超低功耗和高性價比的優勢，已成功導入多家移動電源品牌。在新規落地前的窗口期，采用“CW32超低功耗系列MCU + 傳統移動電源SOC”的方案組合，可實現產品快速開發，助力客戶搶占市場先機。

CW32生態社區也有充電寶整體設計的開發方案參考，以及應用了CW32 MCU的品牌充電寶拆解分析（見文末）。

針對新規下的充電寶電芯本體和結構設計要求，本文不做討論。

關于完整的強制性國家標準《移動電源安全技術規范》文檔，可查閱：

https://std.samr.gov.cn/gb/sear
