摘要：針對頭部按摩儀使用的壓電氣泵，提供關鍵選型和驅動方案設計的經驗指南

頭部按摩儀
頭部按摩儀是一種專為放松頭部、緩解疲勞而設計的智能穿戴設備。它通過模擬中醫按摩手法，結合現代科技，為頭部、眼部甚至頸部提供舒適的按摩體驗，幫助改善睡眠、舒緩壓力。

現代頭部按摩儀的設計，不僅僅是實現按摩功能，更像一個綜合性的頭部放松管家：
? 多部位協同按摩：除了覆蓋整個頭部，許多產品還能同時按摩到眼周、太陽穴甚至頸部，實現頭、眼、頸的一體化放松。
? 溫感熱敷：內置發熱元件（如石墨烯），可以快速加熱到40℃-50℃左右的舒適溫度。熱敷能促進血液循環，進一步舒緩疲勞和緊繃感，尤其在眼部區域，感覺非常愜意。
? 助眠音律：不少按摩儀內置了助眠的白噪音或者音樂，并支持藍牙連接播放您自己的歌單，從聽覺上引導大腦進入放松狀態。

按摩實現的技術方式
從工作原理角度，市面上的頭部按摩儀主要通過以下幾種技術來實現按摩效果：
? 氣囊按壓：這是目前主流的技術。按摩儀內部設有多個氣囊，通過智能充氣、放氣，對頭部、眼部、太陽穴等部位產生有節奏的按壓感，模擬出類似人手的揉捏和擠壓效果。在充氣過程中，氣囊會貼合頭部的曲線，確保按摩的精準性和舒適度，從而帶來更舒適和安全的體感。
? 物理揉捏：通過精密的機械傳動結構，帶動按摩頭做旋轉、往復等運動。一些高端產品會設計仿真人手指的按摩頭，以實現更深入的抓捏和推揉體驗，感覺更像真人按摩師的手法。
? 振動按摩：通過高頻振動來放松頭部表層肌肉，促進血液循環。這種方式通常作為輔助功能，與其他按摩方式結合使用。

基于氣囊按壓已經成為頭部按摩儀的主要選擇，下文主要針對氣囊式按壓用氣泵的技術路線，分析討論壓電氣泵的選型和驅動使用的要點。

原理簡介：壓電氣泵的優勢 vs 隔膜氣泵

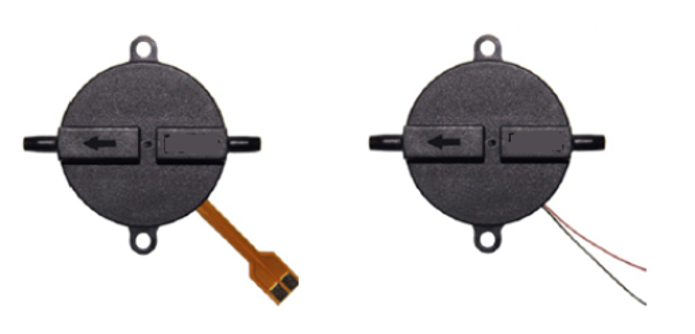

? 壓電氣泵：
原理：利用壓電陶瓷片的逆壓電效應（通電產生形變），通過高速振動來改變泵腔容積，從而產生氣體流動和壓力。
形象理解：可以把它想象成一個通過高頻“顫抖”來推動空氣的精密陶瓷片。

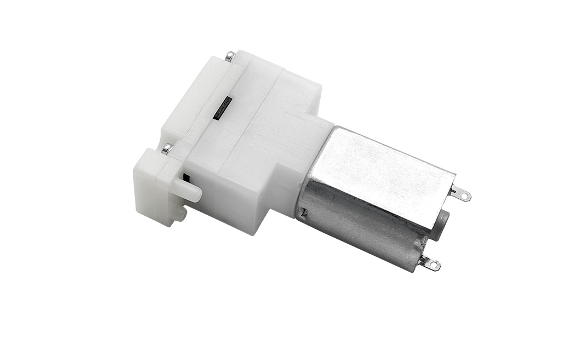

? 隔膜氣泵：
原理：通過電機帶動偏心輪，推動橡膠隔膜做往復運動，通過單向閥控制氣流方向，從而抽氣和打氣。
形象理解：可以把它想象成一個微型的、通過電機驅動皮碗來回“踹氣”的打氣筒。

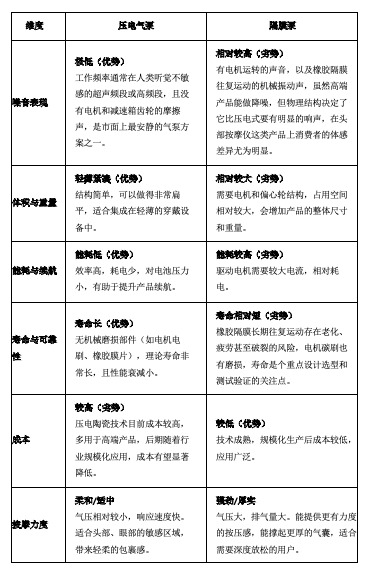

? 詳細對比分析

壓電氣泵的設計規格和選型指南

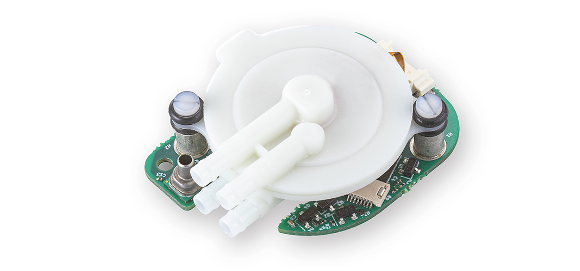

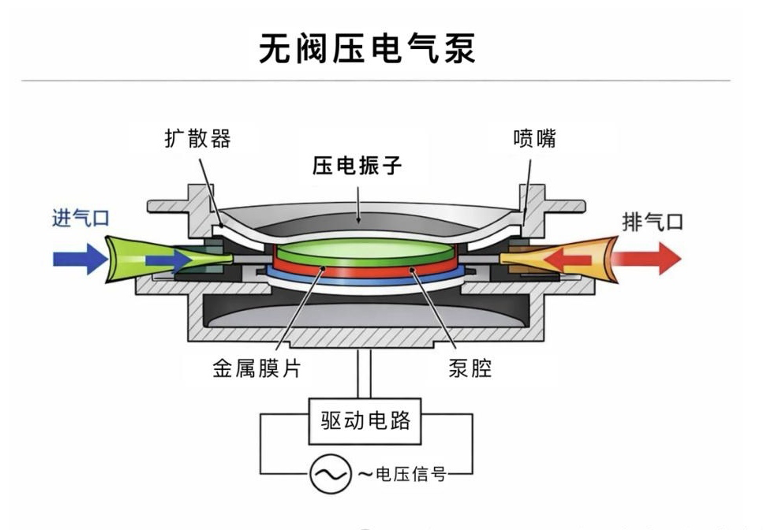

壓電氣泵結構與工作機理
核心構成：壓電致動器（PZT片/疊層+金屬基片）、彈性膜片與泵腔、進/排氣整流結構（單向閥或擴散器/噴嘴）、以及匹配的交流驅動電路與外殼密封件。壓電片在交變電場下產生伸縮或彎曲，驅動膜片做高頻小振幅往復，從而把電能轉換為腔體容積變化。

吸排循環：膜片上拱時，腔體體積增大、腔內壓力降低，入口側形成壓差，氣體經入口進入；膜片下壓時，腔體體積減小、腔內壓力升高，氣體被推出至出口。若采用多腔并聯可提升流量，串聯可提升進出口的整體壓差。

整流方式：有閥式依靠簧片/薄膜閥實現單向流通，整流效率高、適合較高背壓，但閥片疲勞、黏附與顆粒污染敏感；無閥式利用擴散器與噴嘴在正反向流動阻力不同，實現等效單向，結構更簡化、壽命優勢明顯，但背壓能力通常較弱、對流道幾何更敏感。

諧振特性：泵的效率多在膜片-腔體-流道耦合的最佳頻點附近達到峰值，因此膜片厚度/直徑、預緊、腔體容積、管路阻抗與驅動頻率一定是協同設計的。
驅動特征：壓電負載表現為電容性，常用正弦或近似正弦驅動；驅動電路設計需兼顧升壓效率、頻率穩定，避免過度發熱以及因溫升導致頻飄后無法正常工作。

壓電氣泵性能指標、設計要點與應用選型
關鍵指標：流量Q（零背壓最大值與“目標背壓下”的工作值，流量決定了氣囊充氣的速度，即按壓的節奏快慢。通常關注額定電壓下的空載流量，一般選型在 0.5 L/min - 1.5 L/min。流量太小，充氣慢，按摩節奏拖沓；流量太大，充氣過快，可能沖擊感過強。）、最大壓差ΔP（送氣背壓或抽氣真空度，壓力大小決定了氣囊能鼓多硬，即按摩的力度上限。對于頭部按摩儀，通常選型范圍在 30kPa - 50kPa 之間。過低壓不緊，過高則可能太硬且有安全隱患。）、功耗與效率、噪聲與振動、溫升、壽命（壓電泵的優勢所在，但需要關注無負載連續運行壽命（通常要求大于1000小時或更高））與一致性。工程評估通常以“目標ΔP下的Q+穩態溫升+壽命”作為主判據，而非只看標稱最大流量。

主要損失來源：閥/擴散器整流損失、泵腔泄漏（靜態氣密性）、管路與過濾器壓降、膜片與粘接層內耗、以及壓電介電損耗；其中密封、管路阻力和閥動態特性決定了實際輸出。

影響因素與調參：驅動電壓與波形決定膜片位移幅值；頻率偏離最佳點會導致Q下降、功耗上升，需要嚴謹選擇自動掃頻追頻的軟件算法。閥片材料、厚度與預緊決定開啟壓差與疲勞壽命；無閥擴散器的角度、長度與截面比決定整流效率與噪聲。壓電材料方面，連續高功率工況宜選低損耗、Qm較高的硬料壓電陶瓷以抑制發熱與參數漂移。

選型流程：目標Q與ΔP、連續/間歇占空比、環境濕度粉塵、允許噪聲與供電條件，確定泵的選型和對應驅動方案（常用LX8201，下面會具體介紹），需要在整機上做背壓曲線與溫升驗證。

壓電氣泵的驅動方案

基于LX8201芯片設計的壓電氣泵驅動方案，是在頭部按摩儀等便攜設備中實現極致靜音和高性能的核心路徑。這款芯片的設計尤其適合優化壓電氣泵的驅動，能有效解決壓電氣泵因為運行溫度波動導致動態諧振頻率漂移，從而出現工作不良的問題。

一個典型的LX8201驅動方案設計，主要圍繞以下三個環節展開：

1. 主控模式：通常采用他控模式。即系統的主控芯片（如MCU）發出簡單的電平信號，來控制LX8201，進而驅動壓電氣泵。這使得軟件控制邏輯非常簡單。
2. 升壓電路：由于壓電氣泵需要較高的驅動電壓（通常在15-30V），而系統供電僅為3.3V-5V，因此前端需要設計一個升壓電路，將低壓升至泵所需的工作電壓。
3. 驅動與閉環控制：LX8201帶有獨家專利的自動掃頻追頻算法，實時鎖定動態諧振頻率，讓壓電氣泵始終工作在諧振狀態/最佳工作點，實現精準的閉環控制。

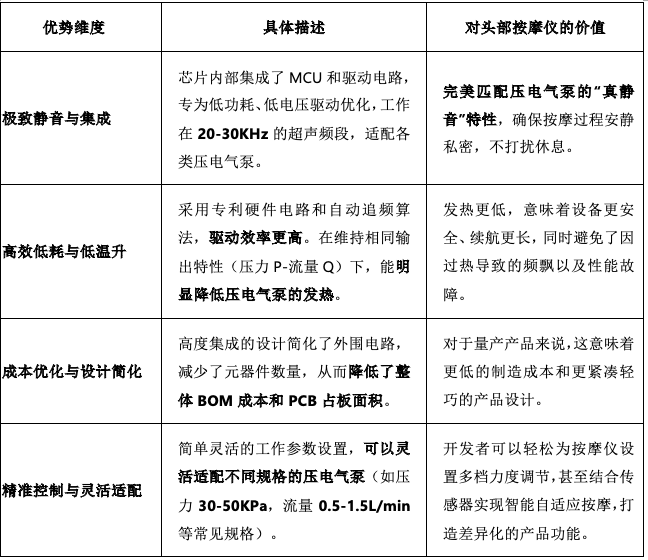

   具體的優勢描述和價值意義，介紹如下：


總的來說，采用LX8201進行頭部按摩儀的壓電氣泵驅動方案設計，核心優勢在于：它讓你能夠以更低的成本、更簡化的設計，獲得一個極致安靜、高效穩定且易于精準控制的驅動系統。這正是打造一款用戶體驗出色的高端靜音頭部按摩儀的理想選擇。

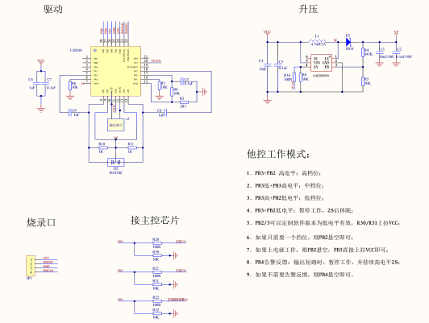

具體的電路原理圖，參考介紹

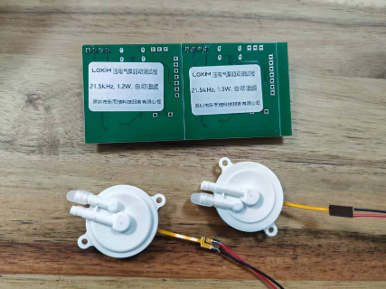

建議：在對壓電氣泵進行選型時，最好拿到不同廠商的樣品，配合LX8201的Demo板進行實測，驗證在目標氣囊容積下的實際充氣速度和最終壓力，這比只看廠家的規格書數據更可靠。
