碳化硅 (SiC) 功率模塊短路保護 (DESAT) 優化：檢測時間壓縮至 500ns 的新型電路與系統級協同控制策略研究

引言

在全球能源結構向低碳化、電氣化轉型的宏大背景下，高壓、大功率電力電子變換器在電動汽車 (EV) 牽引逆變器、可再生能源并網系統、大容量儲能電站以及高頻工業電源等領域扮演著至關重要的角色 。在這些應用中，碳化硅 (SiC) 金屬氧化物半導體場效應晶體管 (MOSFET) 憑借其遠超傳統硅 (Si) 材料的寬禁帶、高臨界擊穿電場、高熱導率以及極低的導通電阻，正在迅速取代硅基絕緣柵雙極型晶體管 (IGBT) 。SiC MOSFET 的單極型器件結構消除了少數載流子復合帶來的拖尾電流，使其能夠在極高的開關頻率下運行，從而大幅縮減了無源濾波元器件的體積與重量，極大提升了系統的整體功率密度與電能轉換效率 。

然而，SiC MOSFET 卓越的高頻與高效特性并非沒有代價。隨著功率密度的急劇提升，器件的短路 (Short-Circuit, SC) 魯棒性成為了制約其在關鍵任務系統中廣泛應用的核心瓶頸 。傳統硅基 IGBT 通常具有 5-10μs 的短路耐受時間 (Short-Circuit Withstand Time, SCWT)，這為驅動與保護電路提供了相對寬裕的檢測與響應窗口 。相比之下，高壓 SiC MOSFET 由于芯片面積更小、熱容更低且短路電流密度極大，其短路耐受時間通常僅為 2μs 至 3μs，在某些低寄生電感的高功率密度模塊中，這一極限甚至被壓縮至 2μs 以內 。在這種極端條件下，如果不能在微秒甚至亞微秒級別內切斷故障電流，器件將面臨由于極度熱應力引發的災難性物理損毀 。

傳統的退飽和 (Desaturation, DESAT) 保護技術長期以來被廣泛應用于 IGBT 的短路保護。然而，當直接移植到 SiC MOSFET 時，傳統 DESAT 電路暴露出了嚴重的局限性。SiC MOSFET 極快的開關速度會在開關瞬態產生極高的電壓變化率 (dv/dt)，這種高 dv/dt 會通過檢測電路的寄生電容耦合產生巨大的位移電流，導致保護電路頻繁誤觸發 。為了抑制這種誤觸發，工程師們通常被迫增加長達數微秒的消隱時間 (Blanking Time, tblank?)，但這直接導致保護響應時間超出了 SiC MOSFET 的物理耐受極限 。因此，如何在不犧牲抗干擾能力的前提下，將短路檢測時間從傳統的 2μs 以上大幅壓縮至 500ns 甚至更低，成為了當前電力電子前沿研究與工業產品設計的核心挑戰 。

傾佳電子地剖析 SiC MOSFET 的短路失效機理，深刻評估傳統 DESAT 技術的物理限制，并詳盡探討當前業界與學術界為實現 500ns 以下超快速短路檢測所開發的新型電路拓撲與控制策略。報告進一步結合了業界領先的 BASiC Semiconductor（基本半導體）多款 1200V 系列高性能 SiC 功率模塊的詳盡電氣參數，深度推演了這些超快速保護電路在實際高功率密度系統中的工程實現細節。此外，報告還系統性地論述了與超快檢測相匹配的軟關斷 (Soft Turn-Off, STO) 與兩級關斷 (Two-Level Turn-Off, TLTO) 策略，以確保在極速切斷龐大短路電流時，能夠有效抑制因寄生電感引發的破壞性電壓過沖，從而構建起一套堅不可摧的系統級碳化硅短路防護生態 。

碳化硅 MOSFET 的轉移特性與短路物理機理

為了設計出穩健的亞微秒級短路保護電路，必須首先從半導體物理與熱動力學的底層邏輯出發，深刻理解 SiC MOSFET 在短路極端工況下的行為特征及其與傳統 Si IGBT 的本質區別。

低跨導特性與飽和區的模糊性

在硅基功率器件中，IGBT 的轉移特性表現出較高的跨導 (gm?)。當柵源電壓 (VGE?) 超過閾值電壓且進入飽和區后，對于給定的柵極電壓，其集電極電流 (IC?) 幾乎保持恒定。這種特性使得 IGBT 在發生短路時，表現得像一個非理想的恒流源，其短路電流通常被自我限制在額定電流的 5 到 6 倍左右 。這種自限流能力為短路檢測電路爭取了寶貴的緩沖時間。

與之形成鮮明對比的是，SiC MOSFET 具有明顯較低的跨導 。從其輸出特性曲線 (I-V 曲線) 可以觀察到，SiC MOSFET 在線性區和飽和區之間并不存在一個陡峭的過渡邊界，也沒有一個真正意義上電流完全平坦的“絕對飽和區” 。在相同的柵源電壓變化下，漏極電流 (ID?) 的增量相對較小。為了克服這種低跨導特性并充分發揮 SiC 材料低導通電阻 (RDS(on)?) 的優勢，系統設計者必須施加非常高的驅動電壓。一般而言，SiC MOSFET 需要 +18V 甚至高達 +25V 的 VGS? 才能將導通損耗降至最低 。例如，在給定 20A 的負載電流下，當 VGS?=12V 時，VDS? 可能高達 8.75V (RDS(on)?=438mΩ)；而當 VGS? 提升至 20V 時，VDS? 會驟降至 3.75V (RDS(on)?=188mΩ)，導通損耗相差 2.3 倍 。

然而，這種高電壓驅動策略在短路發生時成為了致命的隱患。當短路導致 VDS? 飆升至直流母線電壓時，極高的 VGS? 驅動使得 SiC MOSFET 的溝道呈現極低的阻抗，導致短路電流呈爆炸性增長 。研究表明，SiC MOSFET 的峰值短路電流可以輕易達到其額定電流的 10 倍，在某些短溝道、薄柵氧層的先進設計中，甚至可能激增至額定電流的 18 倍 。這種缺乏自限流能力的高電流瞬態，在芯片內部產生了極其龐大的焦耳熱。

極端熱應力下的雙重失效模式

由于 SiC MOSFET 的芯片面積明顯小于同等電流和電壓等級的 Si IGBT，其熱容更低，散熱面積更小 。在短路產生的高達數千瓦甚至兆瓦級的瞬態功率耗散下，芯片內部結溫 (Tj?) 將以驚人的速率飆升。分析表明，這種極端的短路熱應力主要引發兩種災難性的物理失效模式：

第一種失效模式主要由熱機械應力主導（Mode I 失效）。在短路瞬間，芯片表面溫度急劇上升，由于不同材料（如頂部的鋁金屬化層、層間介質二氧化硅以及底層的碳化硅襯底）的熱膨脹系數存在顯著差異，會產生巨大的熱機械剪切力 。這種應力不僅會導致鋁金屬層的熔化和重構，還會對柵極氧化層造成不可逆的機械損傷，最終導致層間介質擊穿和柵極漏電失效 。此外，在極高的電場和溫度共同作用下，F(xiàn)owler-Nordheim 隧穿效應加劇，氧化層界面陷阱捕獲大量電荷，引發閾值電壓的劇烈漂移和長期可靠性退化 。

第二種失效模式則直接表現為熱失控（Mode II 失效）。當溫度攀升至極限時，本征載流子濃度急劇增加，漏電流通過 P-base 區域形成龐大的泄漏路徑。如果該漏電流在體區電阻上產生的壓降達到臨界值，將正向偏置并激活器件內部寄生的 NPN 雙極型晶體管 (BJT) 。一旦寄生 BJT 被激活，SiC MOSFET 將完全失去柵極的控制能力。即使外部驅動電路發出了關斷指令并將柵極拉至負壓，龐大的電流依然會持續流過器件，形成熱力學的正反饋循環，最終導致器件在幾微秒內徹底爆炸燒毀 。

綜上所述，SiC MOSFET 的物理機制決定了其無法依靠自身特性度過短路危機。傳統 IGBT 擁有的 10μs 以上的安全窗口在 SiC 領域已不復存在。實驗數據顯示，某些 SiC MOSFET 的短路臨界能量 (Ecr?) 遠低于 IGBT，其 SCWT 通常被限制在 2μs 左右 。這就要求外部檢測電路必須具備在極短時間內（例如 500ns）識別短路特征并下發關斷指令的能力。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

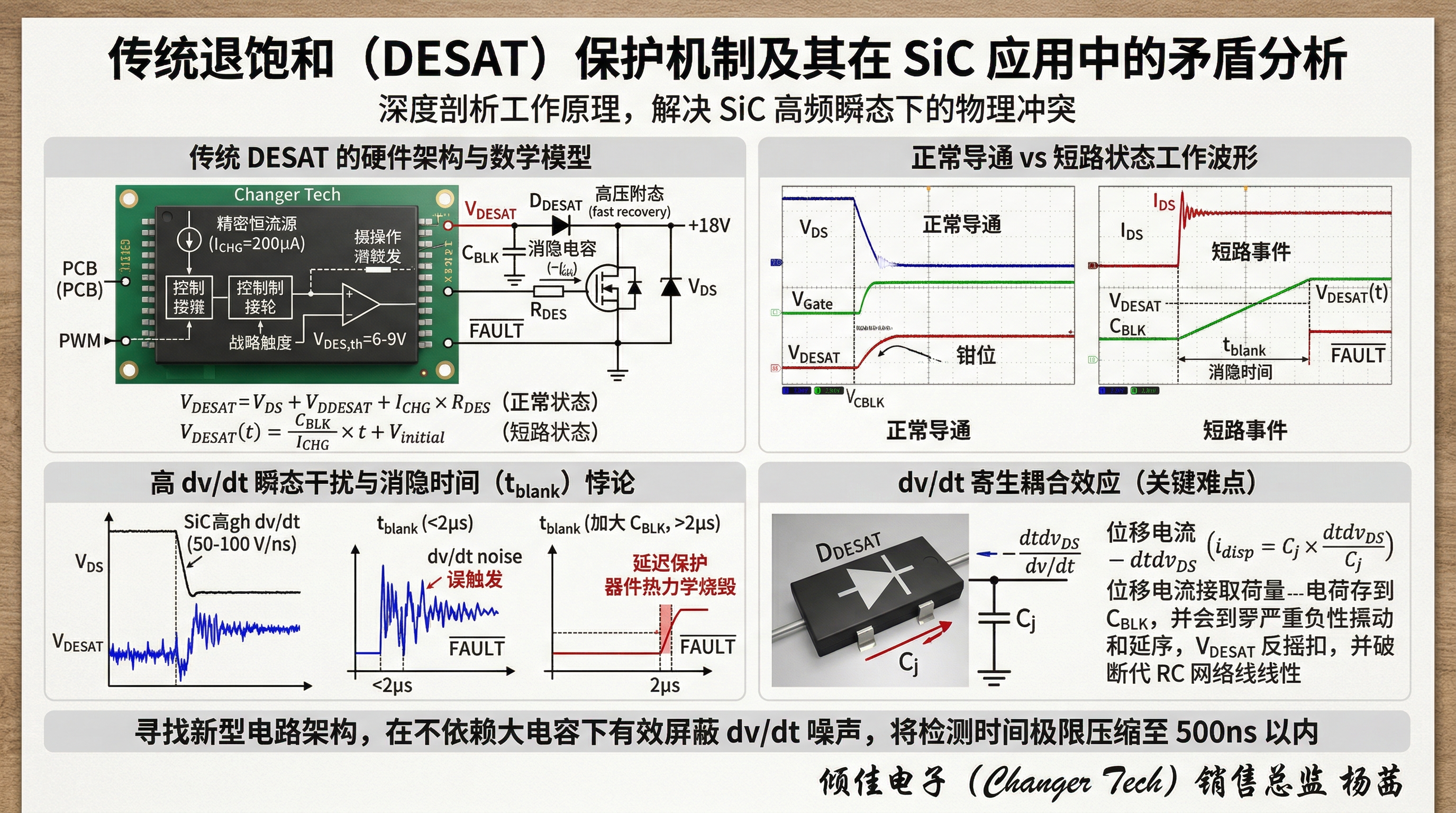

傳統退飽和 (DESAT) 保護機制及其在 SiC 應用中的矛盾分析

為了理解將檢測時間壓縮至 500ns 的重要性與技術難點，必須深度剖析傳統退飽和 (DESAT) 保護電路的工作原理及其在應對 SiC 高頻瞬態時所面臨的物理沖突。

傳統 DESAT 的硬件架構與數學模型

DESAT 保護是一種基于電壓監測的間接過流檢測技術。其核心邏輯在于，當功率器件處于正常的導通狀態時，其漏源電壓 (VDS?) 應當保持在一個很低的水平（即導通壓降）；而一旦發生短路或嚴重過載，器件被迫退出線性區，漏極電流受阻，VDS? 會迅速上升至直流母線電壓的水平 。

一個典型的 DESAT 檢測電路硬件架構通常集成在門極驅動芯片內部，輔以外部的少數無源器件。其主要組件包括：驅動芯片內部的一個精密恒流源（例如 ICHG?=200μA）或上拉電阻、一個用于濾波和設定延遲的外部消隱電容 (CBLK?)、一個串聯在 VDS? 監測路徑上的高壓阻斷二極管 (DDESAT?，需具備極快的反向恢復時間)，以及一個限流電阻 (RDES?) 。

在正常狀態下，當驅動器向柵極輸出高電平（例如 +18V）以開啟 SiC MOSFET 時，內部控制邏輯會同步釋放恒流源，開始向消隱電容 CBLK? 充電。由于主功率器件已導通，VDS? 下降至極低值，高壓阻斷二極管 DDESAT? 處于正向?qū)顟B(tài)。此時，檢測引腳 (DESAT Pin) 的電壓 VDESAT? 被鉗位在一個較低的電平，其數學表達為：

VDESAT?=VDS?+VDDESAT??+ICHG?×RDES?

此時的 VDESAT? 遠低于驅動芯片內部比較器的預設閾值電壓 (VDES,th?，通常設定為 6V 至 9V 之間)，因此保護邏輯保持靜默 。

當發生短路事件時，流過主器件的龐大電流使得 VDS? 瞬間抬升至高壓母線水平。高壓阻斷二極管 DDESAT? 隨即被反向偏置而截止，切斷了 DESAT 引腳與高壓回路的聯系，實現了高低壓隔離 。由于鉗位路徑消失，恒流源 ICHG? 繼續以恒定的速率向消隱電容 CBLK? 充電，導致 VDESAT? 電壓呈線性上升：

VDESAT?(t)=CBLK?ICHG??×t+Vinitial?

當 VDESAT?(t) 的電位越過比較器閾值 VDES,th? 時，驅動器內部的故障觸發器翻轉，立即向控制系統發送故障反饋信號 (FAULT)，并強制阻斷 PWM 輸入，啟動軟關斷時序以保護功率器件 。

高 dv/dt 瞬態干擾與消隱時間 (tblank?) 悖論

在理想情況下，上述邏輯無懈可擊。然而，在實際的動態開關過程中，漏源極電壓并非瞬間歸零。從高壓母線電平下降到導通壓降需要經歷數十納秒的瞬態過程。如果在這一瞬態下降沿期間開啟 DESAT 比較器，極高的瞬態電壓必定會引發誤觸發。因此，設計者必須引入一段稱為“消隱時間” (Blanking Time, tblank?) 的延遲窗口。在此窗口內，保護邏輯被強制屏蔽，允許 VDS? 完成電壓跌落 。

消隱時間的長短直接由外部消隱電容 CBLK? 的容量、恒流源 ICHG? 的大小以及比較器閾值 VDES,th? 共同決定：

tblank?=ICHG?CBLK?×VDES,th??

對于開關速度相對緩慢的 IGBT，系統通?？梢詮娜莸嘏渲靡粋€數百皮法甚至納法級的電容，設定一個長達 2μs 至 5μs 的消隱時間，不僅能完美掩蓋開關瞬態，還能濾除復雜的電磁干擾噪聲 。

但是，當面臨 SiC MOSFET 時，這一機制遭遇了深層次的物理悖論。SiC MOSFET 的本質優勢在于極高的開關速度，其在導通瞬態產生的電壓變化率 (dv/dt) 可以輕松突破 50 V/ns 甚至 100 V/ns 。這種極端的負向 dv/dt 會對 DESAT 監測電路產生破壞性的寄生耦合效應。

盡管高壓阻斷二極管 DDESAT? 在短路時能有效隔離高壓，但任何物理二極管都存在寄生結電容 (Cj?)。在 SiC MOSFET 正常開啟的極短時間內，漏極電壓的劇烈下降 (?dtdvDS??) 會通過二極管的結電容產生巨大的位移電流 (idisp?)：

idisp?=Cj?×dtdvDS??

這個龐大的位移電流會逆向抽取消隱電容 CBLK? 中儲存的電荷，導致檢測引腳電壓 VDESAT? 產生劇烈的振蕩，甚至被迫拉至負壓狀態 。這種瞬態擾動極大地破壞了 RC 充電網絡的線性度，使得電容需要耗費額外的時間才能重新充電至閾值電平。

為了抵御這種因高 dv/dt 帶來的嚴重噪聲干擾并防止驅動器內部邏輯紊亂，傳統的解決方案往往是進一步加大消隱電容 CBLK? 的容量，以期通過“大水庫”效應平滑掉位移電流的沖擊 。但這陷入了一個致命的設計死循環：更大的電容直接導致了更長的消隱時間 tblank?。當消隱時間被拉長至 1.5μs 甚至 2μs 時，加上比較器響應、邏輯門延遲和關斷放電回路的物理時間，整個保護系統的總響應時間勢必超越 SiC MOSFET 僅有的 2μs 物理存活極限，導致器件在保護觸發前就已發生熱力學燒毀 。

因此，打破這一悖論的關鍵，在于尋找一種能夠在不依賴龐大濾波電容的前提下，有效屏蔽或吸收瞬態位移電流噪聲的新型電路架構，從而將純粹的檢測響應時間極限壓縮至 500ns 以內。

突破極限：檢測時間壓縮至 500ns 的新型電路拓撲深度解析

為了克服傳統 DESAT 電路在 SiC MOSFET 應用中的固有缺陷，全球領先的學術機構和功率半導體廠商展開了密集的架構創新。通過在模擬前端引入主動旁路、動態自適應跟蹤以及數字濾波技術，新一代短路保護方案已成功將響應時間從數微秒躍升至 500ns 甚至 100ns 量級 。

拓撲一：位移電流主動隔離與電壓鉗位網絡

為了在縮減消隱電容 CBLK? 容量的同時維持極高的抗噪聲免疫力，文獻中提出了一種具有超快響應特性的改進型 DESAT 電路架構 。該架構的核心思想是不再依靠被動電容去硬抗位移電流，而是構建一條低阻抗的主動泄放通道。

在具體的電路實現上，該方案保留了原有的恒流源、比較器和高壓阻斷二極管，但在關鍵的檢測節點處，額外并聯了一個低壓硅基鉗位二極管 (Dblk?) 和一個輔助的低壓 Si MOSFET 開關 (Mcla?) 。

瞬態主動屏蔽階段： 當門極驅動信號變高，主 SiC MOSFET 開始導通時，電路會同步產生一個與主驅動信號聯動的控制脈沖，使得輔助晶體管 Mcla? 處于完全導通狀態。此時，Mcla? 呈現極低的導通電阻，強行將消隱電容 CBLK? 所在的節點短路并鉗位至地電位（或一個安全的負電壓基準）。在這個數十納秒的高 dv/dt 瞬態過程中，由高壓阻斷二極管寄生電容傳導過來的龐大位移電流，被 Mcla? 建立的低阻抗路徑直接導流至地，完全無法在 CBLK? 上積累任何干擾電荷 。

超快檢測釋放階段： 當主 SiC MOSFET 完成開通瞬態，漏源電壓下降沿結束（即高 dv/dt 干擾期度過），控制脈沖迅速關斷輔助晶體管 Mcla?。此時，檢測節點被釋放，恒流源開始正式對 CBLK? 充電。

由于干擾已被前端主動隔離，設計者無需再使用龐大的濾波電容。在這個優化的拓撲中，CBLK? 的取值可以被激進地壓縮至極小的皮法級別（例如僅為 56 pF） 。在如此微小的電容容量下，一旦發生短路故障，微安級的恒流源可以在極短的時間內將其電壓推升至比較器閾值。實驗驗證表明，這種配備了主動鉗位二極管與極小時間常數 RC 網絡的保護方案，在高達 6.5kV 的工作電壓下進行硬開關故障 (HSF) 測試時，從短路發生到輸出保護觸發信號的純響應時間被驚人地壓縮至 115 ns；在發生帶載故障 (FUL) 時，響應時間也僅為 155 ns，其中實質性的檢測判斷時間短至 82 ns 。這一數據遠超 500ns 的安全基準線，賦予了 SiC 器件充裕的安全存活裕度。

拓撲二：動態自適應消隱時間電路 (Self-Adjustive Blanking Time)

傳統的 DESAT 電路采用的是一種“靜態最劣工況”設計哲學。為了保證在任何母線電壓、負載電流和極端溫度下都不發生誤觸發，設計者必須根據系統可能出現的最長 VDS? 下降時間來設定一個固定的、冗長且保守的 tblank?。這就導致在絕大多數正常的、較快下降的輕載或中載工況下，保護電路實際上處于一種盲目的等待狀態 。

“自適應消隱時間”技術徹底顛覆了這種靜態邏輯 。其核心機制在于賦予保護電路“動態記憶”和“自我調節”的能力，使其消隱窗口能夠緊貼 SiC MOSFET 真實的瞬態物理特性變化 。

電路原理機制： 該系統引入了一個由高速邏輯門和采樣保持器 (Sample-and-Hold) 構成的閉環反饋網絡。在逆變器運行的每一個 PWM 周期中，當 SiC MOSFET 接收到導通指令時，專用的高速沿檢測電路會實時測量本次開通瞬態中漏源電壓 VDS? 從高電平完全跌落至低電平所耗費的精確時間。

動態參數更新： 這個測量得到的時間數據會被立即存儲并反饋給控制邏輯。在下一個 PWM 周期到來時，系統會自動將這個剛測量得出的真實下降時間作為新的消隱時間 tblank? 設定值 。

性能提升評估： 這種自適應機制使得保護窗口變得極其敏銳。如果輕載下器件開關極快，消隱時間就會被自動壓縮至最短，從而將整體的短路響應時間削減數倍；即便在重載或母線電壓波動的工況下開關變慢，系統也能自動延長少許時間以避免誤觸發。這種動態跟隨特性不僅實現了零誤報率，而且在整個運行包絡內，將平均檢測時間穩穩地控制在 500ns 以內，雖然相比純粹的硬件旁路多出了幾百納秒的適應性延遲，但它極大地降低了硬件調試的復雜度和器件參數漂移帶來的風險 。

拓撲三：快速重置回路與高頻齊納阻斷網絡

在許多高頻開關電源（如工作在數百 kHz 的 LLC 諧振變換器或雙向車載充電機）中，不僅要求單次保護速度極快，還必須保證保護電路具備極快的“狀態重置”能力。如果上一周期的 CBLK? 電荷未完全放凈，極易引發連續開關下的累積誤差和誤觸發 。

文獻中提出了一種基于快速放電與齊納鉗位的改進型 DESAT 回路 。在該電路拓撲中，設計者在傳統的充電電阻 (RSET?) 兩端反向并聯了一個超低正向壓降的肖特基二極管。

零等待電荷釋放： 在 SiC MOSFET 每一次接收到關斷指令的瞬間，該肖特基二極管立刻正向?qū)?，為消隱電容 CBLK? 提供了一條極低阻抗的“近乎瞬間”的放電泄流路徑。電容中殘余的電荷不再需要通過高阻值的恒流源回路緩慢消耗，從而徹底消除了高頻 PWM 運行下的電荷累積效應，確保保護檢測狀態在每個微秒級的周期之初都是純凈歸零的 。

齊納屏蔽機制： 同時，在檢測引腳與地之間并聯了高速響應的齊納二極管 (Zener Diode)。當系統發生極端過流，特別是存在嚴重布線寄生電感引起的高頻尖峰時，齊納二極管可作為堅固的屏障，將異常的高壓脈沖無情削頂，防止這些高頻干擾竄入消隱電容擾亂電位標定。通過這種物理上的硬屏蔽與軟放電相結合，該檢測方案在處理硬開關故障 (HSF) 時，能夠達成 450ns 的極速響應，完美契合超快保護的時間要求 。

拓撲四：基于先進驅動 IC 的數字化 500ns 硬件強制屏蔽 (NCP51705 與 UCC5870-Q1)

除了利用分離元器件搭建復雜的補償拓撲外，全球頭部的驅動 IC 制造商已經將亞微秒級的短路保護邏輯直接固化在集成電路的硅片之中，從系統層面極大降低了開發難度 。

安森美 (ON Semiconductor) NCP51705 隔離驅動器架構： 該芯片專為驅動高性能 SiC MOSFET 而生，其內部采用了一種獨特的雙階段硬件時序控制來替代傳統的模擬 RC 消隱濾波網絡 。 在其實際的內部電路機制中，NCP51705 部署了一個高精度的 500ns 內部定時器 (Timer) 。

極低阻抗下拉期： 當驅動信號 (IN) 由低變高，指令 SiC 導通的初始 500ns 內，驅動器不會向外部的 DESAT 引腳輸出探測電流，而是通過一個極低阻抗（僅 5Ω）的內部開關，將 DESAT 引腳強行下拉至地電位。這一動作構建了一個絕對的安全屏障，無論外部 SiC 器件產生何等巨大的 dv/dt 電壓降落和位移電容回流，所有的干擾電流均被這 5Ω 的通道照單全收導入大地，徹底杜絕了誤觸發的可能性 。

瞬態釋放與極速檢測： 當 500ns 定時器計時結束（此時系統已默認高 dv/dt 瞬態過程結束），內部開關瞬間斷開，內置的 200μA 高精度恒流源立刻開始對外部網絡注入電流。此時，由于干擾期已被強制規避，外部無需再并聯大容量的濾波電容。如果系統發生短路，200μA 電流僅需經過幾十納秒的微小充填時間，就能使限流電阻 (R1) 上的電位越過 7.5V 的內部比較器觸發閾值。一旦越界，比較器輸出高電平并翻轉內部 RS 觸發器，在同一個 PWM 時鐘周期內強行截斷驅動信號的下降沿輸出 。

德州儀器 (Texas Instruments) UCC217xx / UCC5870-Q1 數字去抖動架構： 作為車規級 SiC 驅動的代表，TI 的系列芯片則另辟蹊徑，采用了全數字化的抗擾動邏輯。UCC5870-Q1 允許設計工程師通過 SPI 總線對短路保護的各個環節進行微秒甚至納秒級的編程定義 。 在解決誤觸發問題上，該芯片放棄了使用大容量外部消隱電容的模擬路線，轉而依賴內部可編程的去抖動定時器 (Deglitch Timer)。當檢測到電壓越界后，邏輯核心并不會立刻關斷，而是啟動內部高頻時鐘進行二次確認。這個去抖動窗口可以被精準配置為 158ns、316ns 或最長 1000ns 。如果將去抖動配置在最低檔，結合比較器自身的響應延遲，整個芯片可以在外界幾乎沒有察覺的情況下，在遠低于 500ns 的時間內完成從短路確認到觸發安全關斷機制的全流程閉環控制，實現了真正的亞微秒級數字化守護 。

輔助與前沿替代方案：超越電壓監測的微秒級電流檢測網絡

雖然基于漏源電壓監測的優化 DESAT 技術已成為主流商業選擇，但隨著應用需求向超高頻、超大電流模塊邁進，僅靠電壓監測已逐漸顯露疲態。學術界與工業界正在積極探索直接基于電流特征的新型傳感技術，以期在 500ns 甚至更短的時間尺度內截獲短路信息 。

基于引線電感電壓變化的改進型 di/dt-RCD 檢測電路

短路發生的最顯著物理特征并非僅僅是電壓的不回落，而是電流在微秒間發生幾何級數的暴漲?，F(xiàn)代 SiC 功率模塊（特別是四腳 Kelvin 封裝的單管或具有內部采樣端子的模塊）通常會在主功率源極和門極驅動源極之間暴露出極小的雜散寄生電感 (Lσ?)。當以數千安培/微秒的速率發生電流突變時，會在這個極微小的電感上感應出足以被識別的電壓信號：v=Lσ?dtdi?。

基于這一物理現象構建的純 di/dt 檢測電路，其最大優勢是完全跳出了 DESAT 必須等待開關瞬態電壓降落結束的“消隱時間”死局，因為電流的變化是與短路事件同時同步發生的 。然而，在實際應用中，單純提取微弱的微分電壓信號難以直接驅動邏輯電路，必須加入積分網絡將其還原為成比例的電流信號進行閾值對比。傳統的 RC 低通濾波積分器在面對硬開關短路 (HSF) 時表現優異，但在面對帶載短路故障 (Fault Under Load, FUL) 時卻頻頻翻車 。這是因為在 FUL 工況下，短路發生往往伴隨著較大的系統感抗，電流在極速上升一段后會進入一個斜率逐漸放緩的穩態階段（此時 di/dt≈0）。在這種穩態下，傳統 RC 積分網絡中的電容會因為失去輸入激勵源而迅速向后續電路反向放電漏流，導致重建出的電流信號失真坍塌，進而錯失報警時機 。

為了徹底攻克這一難題，改進型 di/dt-RCD 保護機制 創新性地引入了單向隔離阻斷技術 。

電路機制： 在傳感電阻 (RS?) 和寄生電感檢測回路中，串聯了一枚高頻小信號二極管。

性能飛躍： 這枚不起眼的二極管起到了至關重要的電荷單向閥門作用。在短路電流急劇攀升的初期，它順利導通，將微分信號無損導入傳感電容 (CS?) 完成積分；而當電流進入爬坡穩態、di/dt 信號微弱時，二極管受反向偏置而果斷截止，將 CS? 中累積的表征短路危險的電荷牢牢封鎖，防止其沿檢測回路倒灌放電 。

極限響應： 通過 RCD 網絡的改進，該方法實現了對 HSF 和 FUL 各種復雜故障形態的全天候穩定捕捉。實驗驗證了其恐怖的響應速度：在硬開關故障下響應時間控制在 100 ns 左右；在最為棘手的 FUL 事件中，由于避免了電容泄漏導致的時延累積，其檢測響應被極端壓縮至驚人的 72 ns 到 100 ns，整體系統延遲被牢牢鎖定在 350ns 至 500ns 范圍內 。這種完全脫離電壓消隱束縛的技術，為超大電流等級并聯模塊的保護提供了一種無與倫比的極速路徑。

數字隔離高帶寬無芯電流傳感器與 Rogowski 線圈

除間接檢測外，直接的電流傳感也取得了突破性進展。傳統的霍爾電流傳感器由于磁芯飽問題和信號處理帶寬限制，響應時間通常長達幾個微秒，完全不適合 SiC 系統 。

隔離式交流磁傳感器： 最新一代基于各向異性磁阻 (AMR) 效應或無芯磁性原理的數字交流電流傳感器（如 Infineon TLI4971 系列），拋棄了笨重的聚磁環，利用差分感應原理直接測量空間磁場變化。憑借極高帶寬的前端模擬接口和獨立配置的兩條快速過流檢測通道，此類傳感器在應對工業級 IEC 61800-5-1 標準定義的相間或接地短路時，從電流越限到輸出獨立的數字故障脈沖，全過程耗時低于 1μs（包含純粹 <500ns 的感測處理時間），極大地簡化了系統級安全設計的復雜度 。

PCB 羅戈夫斯基 (Rogowski) 線圈： 在對響應速度有著苛刻要求的航空航天或特種軍工電源中，直接將微型空芯 Rogowski 線圈蝕刻在多層印刷電路板 (PCB) 內部成為一種新興趨勢 。由于完全沒有磁芯，其理論帶寬極高且不存在飽和極限。配合專門設計的超快信號調理運算放大器，PCB Rogowski 線圈能夠在母線電壓高達 1kV 的低阻抗相間短路實驗中，實現遠低于 1μs（部分文獻記錄為 <100ns）的故障識別與關斷，雖然工程布線復雜，但換來了最極致的物理保護響應 。

表 1：不同短路檢測技術的系統級優劣勢與響應時間對比歸納

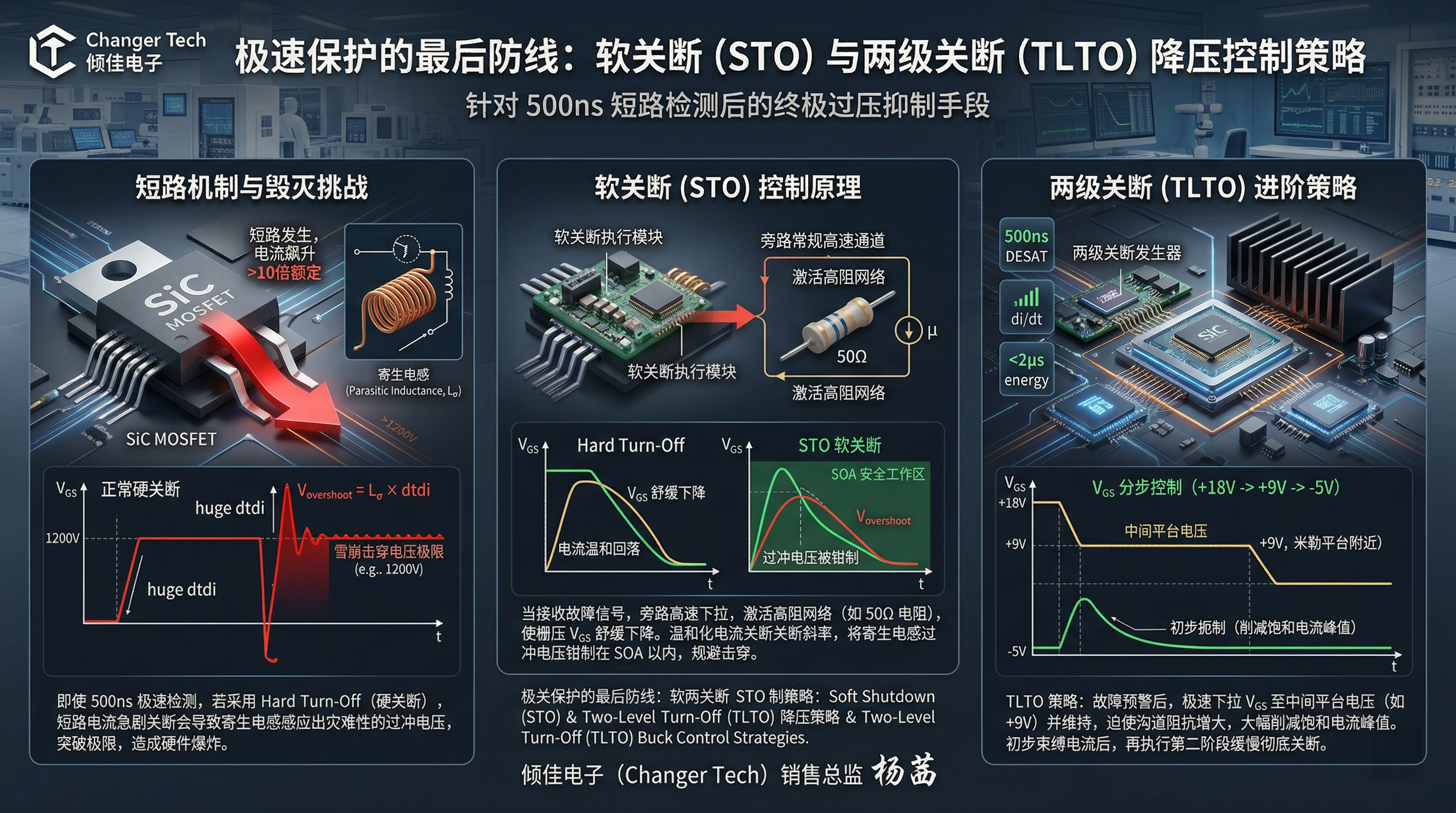

極速保護的最后防線：軟關斷 (STO) 與兩級關斷 (TLTO) 降壓控制策略

如果僅僅將短路檢測時間成功壓縮至 500ns，而沒有在驅動器的關斷執行環節進行科學規劃，那么 SiC MOSFET 極有可能在關斷瞬間由于另一種災難性機制——過電壓擊穿——而慘遭毀滅 。

短路發生后，即使響應時間只有短短幾百納秒，但在極端的高壓直流回路中，短路電流早已像脫韁的野馬般飆升至正常額定電流的十倍以上 。此時，如果門極驅動器仍按照正常工作時的硬關斷 (Hard Turn-Off) 邏輯，以最大的拉電流（例如施加 -5V 負壓并接入 1.0Ω 級別的低關斷電阻）試圖瞬間掐斷龐大的短路電流，回路中的寄生電感將會給予無情的反擊。

電磁感應定律指出，在電感線圈中強行切斷電流會產生感生電動勢，其大小與電流下降率成正比：Vovershoot?=Lσ?×dtdi?。由于短路電流的關斷斜率 (dtdi?) 大得驚人，這會在器件的漏源極兩端產生一個尖銳且具有破壞性的過沖電壓尖峰。這個電壓尖峰與直流母線電壓疊加后，如果總幅值超越了 SiC MOSFET 的雪崩擊穿電壓極限（如 1200V 或 1700V），器件的內部半導體晶格結構將被瞬間撕裂，導致不可逆的硬件短路爆炸 。

為了徹底規避這一風險，現代高功率密度的 SiC 驅動系統中強制規定必須采用 軟關斷 (Soft Shutdown, SSD/STO) 或更為先進的 兩級關斷 (Two-Level Turn-Off, TLTO) 機制作為 500ns 超快檢測的匹配后處理手段 。

軟關斷 (STO) 控制原理： 當驅動器收到從 500ns DESAT 或 di/dt 模塊傳來的過流故障信號后，內部邏輯會立刻旁路掉常規的高速下拉通道。取而代之的是，系統會接入一個高阻抗的放電網絡（例如切換到一個 50Ω 的放電電阻或激活受控微電流源） 。這一動作使得柵源電壓 VGS? 呈現出一種平滑、舒緩的下降曲線。隨著 VGS? 的緩慢回落，器件逐漸被逼出深度導通狀態，短路電流開始被有控制地、平穩地限制并最終掐斷。這種方式雖然通過故意拉長關斷時間稍微增加了器件在短路期間承受的熱能耗散（多承受了數百納秒的焦耳熱），但由于前期的檢測被極速壓榨在 500ns 內，整體的應力持續時間依然安全停留在 2μs 的物理耐受底線內。更為重要的是，電流下降斜率被溫和化，寄生電感產生的過沖電壓被成功鉗制在器件的安全工作區 (SOA) 以內，徹底排除了過壓擊穿的威脅 。

多級關斷 (TLTO) 進階策略： 為了進一步優化發熱與過壓的矛盾，兩級關斷策略應運而生。在接收到故障預警的第一時間，驅動器會以極快的速度將 VGS? 從滿載的 +18V 下拉至一個中間“平臺電壓”（例如 +9V 或略高于米勒平臺的閾值）并維持短暫的駐留時間 。這一階梯狀的電壓跌落迫使 SiC MOSFET 的溝道阻抗瞬間增大，猶如在洶涌的洪水中筑起了一道減速壩，從而大幅削減了穿透器件的飽和電流峰值。在電流得到了初步的束縛后，系統才執行第二階段的徹底關斷，將柵極電壓緩慢降至最終的負壓（如 -5V）。TLTO 策略兼顧了極速扼流與平緩滅弧的雙重優勢，代表了當前 SiC 極端保護的最高技術水準 。

工程案例實證：基于 BASiC Semiconductor 先進模塊的參數化保護協同設計

理論的優化只有落實在具體的物理硬件上才具有工程價值。為了深刻闡釋 500ns 極速保護電路在現實開發中的設計挑戰與調優策略，本報告抽絲剝繭地提取了基本半導體 (BASiC Semiconductor) 開發的幾款典型的 1200V 高性能 SiC 功率模塊（從 60A 的基礎單元到 540A 的重型水冷陣列）的詳細工程數據，以此為載體展開系統級論證。

數據詳考自 BASiC Semiconductor 的系列技術數據表 (Target/Preliminary Datasheets)。上述模塊廣泛采用了高性能氮化硅 (Si3?N4?) 陶瓷覆銅基板及低寄生電感的高密度物理封裝結構，專門面向高頻嚴苛應用設計 。

通過對上述核心電氣參數群進行深度的橫向與縱向交叉分析，我們可以得出一系列在 500ns 極速保護電路設計中極具指導意義的工程結論與隱患防范措施：

1. 海量寄生電容對動態保護盲區的擠壓效應

在高達 540A 旗艦級額定電流的 BMF540R12KHA3 模塊中，由于內部并聯了數量眾多的碳化硅微芯片列陣，其等效的輸入電容 (Ciss?) 堆疊到了驚人的 33.6 nF，同時總柵極電荷 (QG?) 高達 1320 nC 。

在正常的高頻開關周期中，要在限定的時間內將如此龐大的柵極電荷徹底注滿或抽空，驅動 IC 的輸出級必須具備輸出和吞吐超過 10A 以上瞬態峰值電流的驅動能力。在這個暴烈的柵極充放電過程中，驅動回路不可避免地會發生顯著的諧振與強烈的電磁干擾 (EMI) 射頻輻射。如果在驅動器內部未實施嚴格的高保真信號隔離，或者依然沿用粗糙的傳統大容量消隱電容來硬抗位移電流，干擾極容易被誤判。此時，NCP51705 類芯片中采用的前 500ns 以 5 歐姆極低阻抗通道進行物理級硬件強制下拉的技術，就成為了唯一的救命稻草 。只有通過強行把檢測探針“死死摁在地上”，熬過由于給 33.6nF 電容暴風驟雨般充電所引發的最混亂的初始幾百納秒，才能在其后啟動恒流源獲得清晰可辨的短路過載壓降信息。

2. 閾值漂移帶來的高溫盲區陷阱：DESAT 的熱態補償

針對 BMF240R12KHB3、BMF360R12KHA3 以及 BMF540R12KHA3 這一系列 62mm 標準封裝的大功率模塊，數據手冊極其罕見且負責任地披露了一個對于短路設計至關重要的隱藏參數：其柵源閾值電壓 (VGS(th)?) 隨溫度存在極其顯著的負溫度系數 (NTC) 負反饋漂移現象 。

具體而言，在標準的室溫測試環境 (Tvj?=25°C) 下，其典型觸發閾值穩定在 2.7 V；然而，當模塊在額定大負荷下持續運轉，結溫攀升至極限容差邊緣的 175°C 時，在熱激發載流子的推波助瀾下，該閾值電壓會陡然崩塌至 1.9 V 。

這一深層次的物理衰減效應給保護電路挖下了一個極具迷惑性的陷阱：在相同的 +18V 固定門極驅動電壓施壓下，結溫的升高導致了實際的過驅動電壓跨度擴大（即 VGS??Vth? 的壓差變大）。這種溝道阻尼的相對減弱，將直接導致在極端高溫下發生短路時，模塊瞬間噴發的峰值飽和電流比冷態時更為龐大且難以遏制。然而，由于短路電流更大，器件自身產生的熱量會在極短時間內造成管壓降 (VDS?) 的異常波動。如果不加干預，DESAT 內部固定的 7.5V 比較器預設基準可能在高溫惡劣環境下變得不再靈敏，或者導致到達該電壓所需的時間進一步拉長，從而打破了精心調校的 500ns 動作時間防線。

因此，對于這類具有顯著溫度漂移效應的大功率模塊，系統架構師在設計外圍檢測網絡時，必須采用高精度熱敏網絡補償技術 。即在 DESAT 比較器外部的電阻分壓網絡中串入高靈敏度的正溫度系數 (PTC) 元件 。當?shù)装鍦囟扰噬龝r，PTC 阻值增加，自動將短路報警的判斷門限進行降壓前移，以此來對抗 VDS? 在高溫大電流下的響應遲滯，確保無論在冰點啟動還是在酷暑長途行駛中，保護信號都能始終如一地在 500ns 內準時鳴響。

3. v=L?di/dt 過沖災難的定量計算與軟關斷強制要求

BASiC Semiconductor 幾乎全系模塊均驕傲地標榜了其“低電感設計”的架構優勢 。在參數表中，我們可以清晰地看到包含 BMF540R12MZA3、BMF360R12KHA3 及 BMF240R12KHB3 等在內的模組，其回路寄生電感 (Lσ?) 被驚人地抑制在了 30 nH 左右的極窄空間內（部分為 40 nH）。

這種低電感設計在正常的兆赫茲級別高頻換流時，是減少開關損耗、提高能量轉化效率的神兵利器；但在處理微秒級爆發的短路事故時，卻成了懸在頭頂?shù)倪_摩克利斯之劍。

我們可以進行一個直觀的極端工況推演：以巨無霸級別的 BMF540R12KHA3（額定連續電流 540A）為例 。如果在電網中發生硬短路 (HSF)，短時間內其穿越電流保守估計可達額定值的 4 倍至 5 倍，即突破 2000A。 假設我們的新型電路爭分奪秒，在 500ns 內成功發出了報警信號，此時驅動芯片如果愚蠢地直接采用硬關斷策略（即投入極低的關斷門阻 RG(off)?=1.8Ω 直接抽干柵極電荷），試圖在區區 100ns 內強行掐斷這 2000A 的洪流，將會遭遇如下反噬：

Vovershoot?=Lσ?×dtdi?=30nH×100ns2000A?=600V

對于一個典型工作在 800V 高壓電池母線架構下的純電動汽車牽引系統，器件在關斷的瞬間需要承受的絕對電壓尖峰將高達 Vbus?+Vovershoot?=800V+600V=1400V 。由于該模塊的耐受極限電壓 (VDSS?) 絕對最高額定值為 1200V ，這 1400V 的驚天過沖將勢如破竹般直接擊穿其半導體晶格，引發災難性的硬件炸毀。

這個冷酷的計算數據得出了一個不容置疑的工程定論：對于碳化硅 MOSFET 而言，極速的檢測必須與遲緩的阻斷相匹配。極速捕捉故障信息的 500ns 僅僅是為了搶出寶貴的干預窗口；隨后，驅動器必須調用基于多級門極控制的軟關斷 (STO) 或兩級關斷 (TLTO) 程序 。通過增加關斷回路的阻抗，故意放慢電流的跌落速度（例如將關斷放電時間延長至 500ns 或更高），雖然在短路后期付出了額外的熱耗散代價，但卻成功地將 dtdi? 的斜率拉平，從而將電壓過沖牢牢壓制在 1200V 的安全紅線之內，最終在這場 2 微秒生死時速中挽救了昂貴的硅基芯片。

結論

碳化硅 (SiC) MOSFET 以其跨時代的寬禁帶材料優勢，毫無疑問地正在引領高功率密度、高頻電力電子設備進入一個嶄新的紀元。然而，伴隨高功率密度而來的低熱容以及缺乏自限流能力的低跨導等本征物理特性，導致其短路耐受時間 (SCWT) 被極度壓縮（通常在 2μs 左右甚至更低）。這一嚴苛的生理缺陷對現有的門極驅動和故障防護生態體系提出了極為苛刻、甚至瀕臨物理極限的挑戰。

本研究報告通過深度的機制剖析和系統級論證，確立了以下核心結論：

傳統 DESAT 的物理瓶頸： 長期服務于 Si IGBT 的傳統退飽和 (DESAT) 保護電路在面對 SiC 系統時已經徹底失效。為了規避高達 50 V/ns 甚至上百 V/ns 的 dv/dt 瞬態開關降落所引發的位移電流誤觸發噪聲，工程師們被迫犧牲響應時間，加入了長達數微秒的大容量消隱電容。這種延遲使得器件經常在保護啟動前就因局部熱失控而熔毀。

500ns 極速架構的技術突破路徑： 將短路檢測耗時強行壓縮至 500ns 并非遙不可及的幻想，當前業界主要通過四種前沿電路拓撲成功跨越了這一鴻溝。首先，利用輔助低壓 MOSFET 和二極管進行物理電荷鉗位的方案，能直接旁路前端高壓耦合噪聲，允許使用極小容量濾波，最終創下了 115ns (HSF) 級別的實測響應記錄。其次，帶有電壓下降率記憶的動態反饋自適應消隱技術，使得保護盲區始終緊貼系統負荷工況，徹底抹除了多余等待時間。再者，配合高速肖特基快速放電網絡與齊納濾波器的改良版充放電拓撲，保障了在高頻 LLC 甚至兆赫茲脈沖應用中的無累積零誤動運行。最后，諸如安森美 NCP51705 前 500ns 的 5 歐姆硬下拉屏蔽和德州儀器 UCC5870-Q1 的數字化亞微秒去抖濾波器，則從商業芯片內核架構上徹底取代了落后的阻容積分邏輯。

顛覆性的衍生電流傳感替代策略： 針對需要 100ns 級乃至更短時間捕捉帶載短路故障 (FUL) 的特殊領域，基于檢測引腳微小寄生電感的改進型 di/dt-RCD 拓撲（輔以防泄漏二極管）和集成于 PCB 內部的高頻無芯 Rogowski 線圈探測法脫穎而出。它們完全無需等待電壓的穩定，直接對電流爬升率進行響應反饋，代表著未來極端環境保護的高級形態。

工程閉環與系統級協同： 搶下 500ns 的預警先機只是萬里長征的第一步。結合 BASiC Semiconductor 的真實 1200V 大功率模塊數據運算可以清楚看到：在短路電流飆升數倍的背景下，如果試圖在數十納秒的短時內生硬掐斷電流，低達 30nH 的超低雜散寄生電感就會立即反噬，形成遠超 1200V 耐壓極限的過沖電涌。因此，超快速偵測必須與后續的軟關斷 (STO) 及階梯式兩級關斷 (TLTO) 機制進行嚴密的生態綁定，用舒緩的拉電流犧牲部分熱容量以換取電壓隔離的絕對安全。另外，針對具有顯著結溫閾值漂移特性的大電流并聯模塊（如 540A 旗艦），必須在外部檢測網絡中融合溫度補償與冗余糾偏設計。

綜上所述，SiC MOSFET 的極速短路防護已不再是單一模塊設計的孤島問題，而是涵蓋了芯片物理特性、模擬主動抗擾、數字邏輯濾波、電流微分傳感和受控軟關斷執行的跨學科工程系統。隨著 500ns 以內檢測架構體系的逐步成熟與普及，設計人員將徹底擺脫可靠性焦慮，全面釋放 SiC MOSFET 在現代高性能能量轉換領域的無限潛能。
