在智能化與數字化趨勢持續深化的當下，壓力這一基礎物理參數，已成為各類涉及氣壓控制的系統進行決策的重要依據之一——從醫療設備中的血壓監測、氧氣供給，到智能家電中的負壓管理、氣囊控制，再到工業系統中的安全保護、流量控制，能夠精準、穩定與可靠地輸出壓力數據，是實現精細化控制與智能化決策的重要前提。

然而，在實際應用環境中，通過傳感器測量氣壓并非一蹴而就，非線性度誤差、零點漂移、溫度漂移、模擬鏈路噪聲以及系統標定繁瑣等問題，都會顯著降低測量一致性與長期可靠性，難以滿足高精度氣壓檢測與閉環控制的嚴苛要求。

在此背景下，圍繞如何把壓力信號“做準、做穩、做可靠”這一關鍵命題，具備高線性度、內置數字補償與穩定輸出能力的HPSxxxGSF/R系列數字氣壓傳感器給出了一種更接近系統本質的解決思路。

從“感知”到“輸出”，HPSxxxGSF/R如何構建高精度的氣壓測量鏈路？

如下系統功能框圖所示，HPSxxxGSF/R系列產品通過將MEMS壓敏單元、信號調理電路與數字處理電路深度集成，在芯片內部即可完成從信號采集、信號調理、數字補償?shù)綌?shù)據輸出的完整閉環。

系統功能框圖

首先，氣壓信號會由MEMS壓力芯片感知，而后經由可編程增益放大器（PGA）和24位ADC對信號進行放大與模數轉換，再通過濾波與數字信號處理器（Filter & DSP）對傳感器的零點、靈敏度、溫漂和非線性進行數字補償，最終輸出一個與施加壓力呈線性的信號，校準后的數字信號可通過數字I2C接口進行訪問。

HPSxxxGSF/R——Counts VS Pressure (kPa)

在與測量精度高度相關的線性度性能方面，HPSxxxGSF/R系列產品表現出了典型的系統級優勢——如上數字輸出特性曲線圖（AD值與壓力值的關系曲線）所示，通過出廠校準與內部DSP數字補償后，HPSxxxGSF/R輸出的AD值與實際壓力值呈相對穩定的線性映射關系。
這種高線性度優勢對于實際應用系統而言，意味著無需額外構建復雜的校準模型，即可獲得接近理想狀態的測量結果，從源頭上實現“做準”。

HPSxxxGSF/R——ADC轉換時間

在穩定性方面，HPSxxxGSF/R系列產品的架構優勢明顯，通過I2C接口直接輸出數字信號，可有效避免模擬信號在傳輸過程中受到電磁干擾、地電位差以及線路噪聲的影響；

同時，產品內部可配置的過采樣機制（OSR），還可方便開發者在測量精度與響應速度方面進行靈活調整，從架構上實現“做穩”。

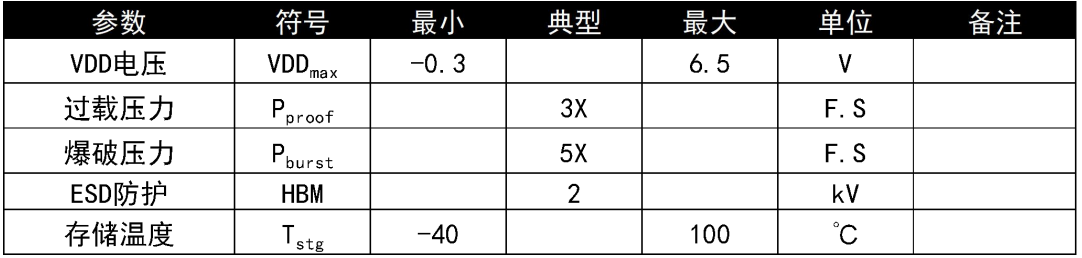

HPSxxxGSF/R——最大額定參數

在可靠性方面，HPSxxxGSF/R系列產品通過多重設計有效提升了系統的安全裕量，包括對過載壓力與極端環境的容忍能力，以及對供電波動的適應能力，使其能夠在復雜應用環境中保持性能不漂移、不失效，從器件本身實現“做可靠”。

從“可用”到“好用”：HPSxxxGSF/R在實際應用中的價值體現

技術的最終歸宿是服務于人。HPSxxxGSF/R系列產品通過將微弱的氣壓模擬信號轉換為高精度的數字信號，不僅解決了傳統模擬鏈路中易受干擾、標定繁瑣的痛點，更將這種底層的“高線性度”優勢，直接轉化為終端設備在復雜環境下的服務力。

在醫療電子領域中，氣壓信號不僅是控制參數，更是診斷依據。當HPSxxxGSF/R系列產品應用在智能血壓計與制氧設備中時，其高線性度特性使得壓力變化能夠被真實還原，從而提高血壓計算模型的準確性；

而低噪聲與高穩定輸出，則有助于避免信號波動對測量結果的干擾；在制氧機等設備中，穩定的氣壓數據反饋則意味著更可控的氣流輸出，這直接關系到患者的使用安全與舒適度。

在智能小家電領域中，氣壓控制更多體現為動態性能與用戶體驗之間的平衡。當HPSxxxGSF/R系列產品應用在吸塵器與按摩椅中時，通過高速I2C數字接口穩定輸出氣壓信號，吸塵器控制系統可快速感知負壓變化，以維持吸力穩定；

而通過HPSxxxGSF/R系列產品的高精度與低漂移特性，按摩椅系統也能通過氣壓數據實現更細膩的壓力調節，從而在不同用戶、不同使用階段中保持一致的舒適體驗。
