一、行業背景與項目概況

當前新能源汽車行業迎來爆發式增長，動力電池作為核心部件，其生產過程對自動化控制的精準度、實時性要求極高。該新能源汽車零部件工廠現有一條動力電池包外殼自動化加工線，采用三菱A系列PLC作為核心控制器，負責控制沖壓、焊接、檢測等工序的聯動運行。由于該P(yáng)LC為早期型號，僅配置一個RS-232圓形串口，只能實現單一設備點對點通訊。

隨著生產需求升級，工廠新增Modbus TCP協議觸摸屏用于現場參數設置與狀態監控，同時需通過上位機實現PLC程序遠程下載、生產數據采集與故障診斷，原有串口通訊方式無法同時滿足多設備、多協議的通訊需求，成為制約生產線智能化升級的關鍵瓶頸，亟需通過專業的以太網轉換器實現通訊功能擴展。

二、項目痛點、選型與實施過程

（一）核心痛點

1. 協議不兼容：三菱A系列PLC僅支持串口通訊協議（RS-232），而Modbus TCP觸摸屏、上位機均采用以太網通訊協議，協議差異導致三者無法直接建立通訊，無法實現數據互通與協同控制；

2. 接口單一：PLC僅有一個圓形串口，無法同時連接觸摸屏、上位機與程序下載設備，只能手動切換連接，操作繁瑣且易出錯，嚴重影響生產效率；
3. 無遠程通訊能力：無法通過以太網實現PLC程序遠程下載，運維人員需到現場操作，增加運維成本，且故障響應滯后。

（二）設備選型

結合項目需求，經過多方對比，最終選型遠創智控YC8000-A以太網模塊，該模塊可完美實現串口轉以太網、以太網橋接器功能，同時具備協議轉換能力，適配三菱A系列PLC的串口通訊，支持Modbus TCP協議，可同時連接多臺以太網設備，滿足觸摸屏、上位機同時通訊與程序下載需求，且具備工業級穩定性，適配新能源汽車工廠的復雜生產環境。

（三）實施過程

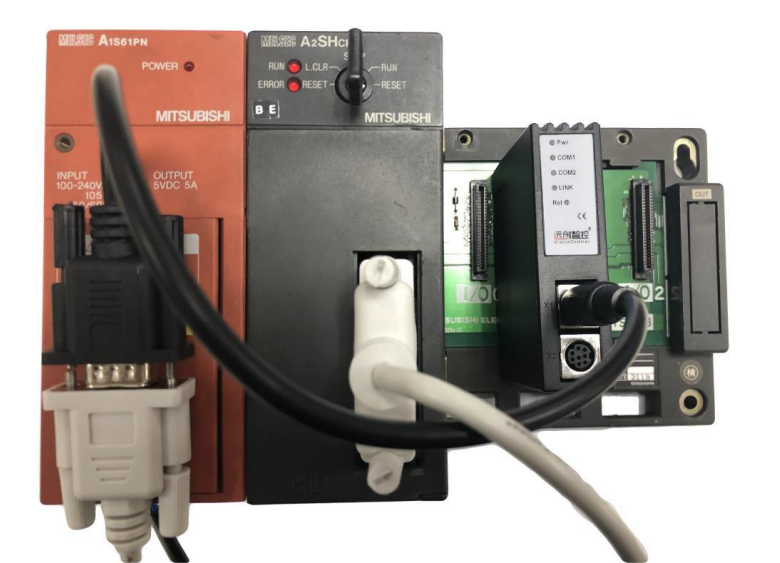

1. 硬件連接：將遠創智控YC8000-A以太網模塊固定在PLC控制柜內，通過專用電纜將模塊串口與三菱A系列PLC的圓形串口連接，完成串口轉以太網的硬件基礎搭建；將Modbus TCP觸摸屏、上位機通過網線接入以太網模塊的網口，形成星型網絡架構，確保多設備同時接入。
2. 參數配置：通過電腦登錄以太網模塊的Web配置界面，設置串口參數（波特率、數據位、停止位）與PLC串口參數保持一致，配置以太網IP地址，將模塊設置為協議轉換模式，實現RS-232串口協議與Modbus TCP協議的雙向轉換，同時啟用以太網橋接器功能，保障數據高速傳輸。
3. 調試運行：分別測試觸摸屏與PLC的參數交互、上位機與PLC的數據采集及程序下載功能，優化通訊參數，解決數據延遲、丟包問題，確保系統穩定運行。

三、網關功能介紹

遠創智控YC8000-A以太網模塊兼具串口轉以太網、以太網轉換器、以太網橋接器三大核心功能，可作為工業通訊網關實現多設備、多協議的協同通訊。其核心功能包括：
1. 協議轉換功能：支持RS-232/485串口協議與Modbus TCP、三菱MC協議的雙向轉換，破解不同協議設備無法通訊的難題；
2. 多設備接入功能：具備多個以太網接口，可同時連接觸摸屏、上位機、交換機等設備，支持6個上位機同時訪問，滿足多端協同需求；
3. 以太網橋接功能：實現不同網段設備的互聯互通，保障數據高速、穩定傳輸，丟包率低于0.1%；
4. 遠程管理功能：支持通過以太網遠程下載PLC程序、監控設備運行狀態，便于運維人員遠程排查故障；
5.工業級穩定性：采用導軌式安裝，抗干擾能力強，適應高低溫、強電磁干擾的工業環境，連續運行無故障。

四、技術架構設計與硬件配置

（一）技術架構設計

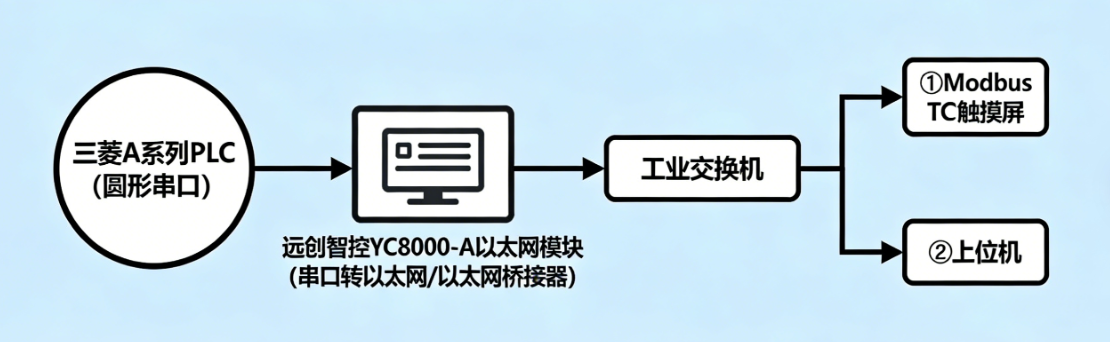

本項目采用“PLC+以太網模塊+多終端”的三層架構設計，底層為三菱A系列PLC，負責現場設備控制與數據采集；中間層為遠創智控YC8000-A以太網模塊，作為串口轉以太網核心設備，實現協議轉換與數據中轉，同時發揮以太網橋接器作用，連接底層PLC與上層終端；上層為Modbus TCP觸摸屏與上位機，觸摸屏負責現場操作與狀態監控，上位機負責程序下載、數據存儲與故障診斷。結構拓?fù)鋱D如下：

（二）硬件配置

1. 核心設備：三菱A系列PLC（帶RS-232圓形串口）1臺；
2. 通訊設備：遠創智控YC8000-A以太網模塊1臺（具備串口轉以太網、以太網轉換器、以太網橋接器功能）；
3. 終端設備：Modbus TCP觸摸屏1臺、工業上位機1臺；
4. 輔助設備：工業交換機1臺、專用通訊電纜、固定支架等。所有設備均采用工業級標準，確保在新能源汽車工廠的復雜環境下穩定運行。

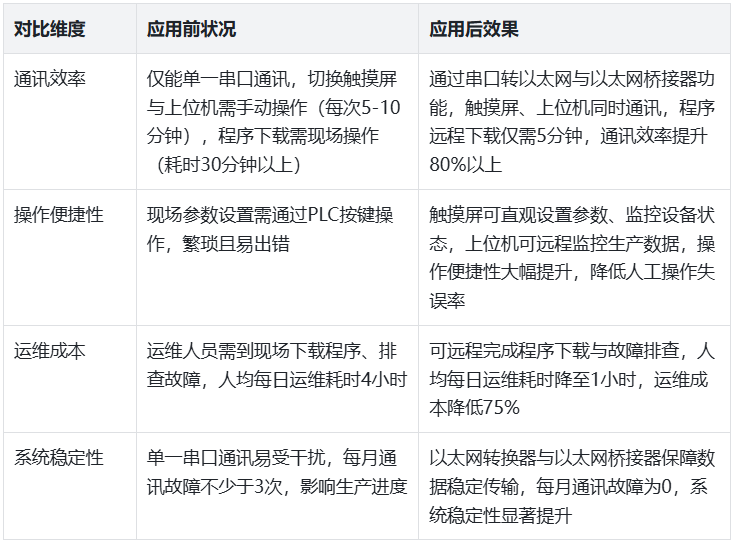

五、應用效果前后對比

六、網關未來發展趨勢

隨著工業4.0與物聯網技術的深度融合，串口轉以太網、以太網轉換器等網關設備的發展呈現三大趨勢：
1. 智能化升級：未來網關將集成AI算法，實現設備故障預判、數據異常預警，具備自診斷、自修復功能，降低運維成本；
2. 多協議兼容：將支持更多工業通訊協議，實現不同品牌、不同類型設備的無縫對接，打破通訊壁壘；
3. 輕量化與集成化：體積更小、功耗更低，可集成邊緣計算功能，實現數據本地處理，減少云端傳輸壓力，同時支持無線通訊功能，適配更復雜的工業場景。在新能源汽車、光伏、鋰電池等新興行業，網關設備將成為連接傳統設備與智能化系統的核心紐帶，市場需求將持續增長。

七、總結

本項目針對新能源汽車工廠三菱A系列PLC無網口、多設備多協議無法通訊的痛點，采用遠創智控YC8000-A以太網模塊，充分發揮其串口轉以太網、以太網轉換器、以太網橋接器的核心功能，成功實現Modbus TCP觸摸屏、上位機與PLC的同時通訊，以及PLC程序遠程下載，徹底解決了傳統通訊的瓶頸問題。改造后，生產線通訊效率、操作便捷性大幅提升，運維成本顯著降低，系統穩定性得到保障，為新能源汽車零部件生產的智能化升級提供了可靠的通訊解決方案。

此次應用充分證明，串口轉以太網、以太網轉換器等設備在工業自動化升級中具有重要作用，遠創智控YC8000-A以太網模塊的高穩定性、多功能適配性，可廣泛應用于立體倉庫、光伏、鋰電池、食品、醫療等多個行業，為傳統設備的智能化改造提供有力支撐，助力企業實現高效、智能、低成本的生產運營。

相關技術交流請給武工留言
