英集芯代理商 佰祥電子為英集芯官方授權中國區代理商，佰祥電子本期為大家?guī)碛⒓緦?TWS 藍牙耳機充電倉匠心打造的雙通道電源管理 SoC——IP5426V，以 500mA 可調充電、400mA 95% 高效放電、NTC 分段溫度保護、雙通道獨立限流、ESSOP10 小型封裝等核心優勢，破解 TWS 充電倉雙路充電干擾、溫度保護不足、待機功耗高、BOM 成本高、集成度低的行業痛點。

一、原生適配：專為 TWS 充電倉場景匠心定制

IP5426V 并非普通電源管理芯片的簡單集成，而是立足 TWS 藍牙耳機充電倉全場景使用需求的定制化研發，完美適配各類 TWS 藍牙耳機充電倉產品，在高集成度、雙路獨立控制、精準溫度保護、低功耗、高可靠性之間實現最優平衡，一站式提供 4.6-5.8V 寬輸入、500mA 線性充電、400mA 同步升壓放電、內置電源路徑管理、雙通道獨立保護、多重安全防護的完整 TWS 充電倉電源管理一體化解決方案。

二、七大核心亮點，重新定義 TWS 充電倉管理 SoC 應用標桿

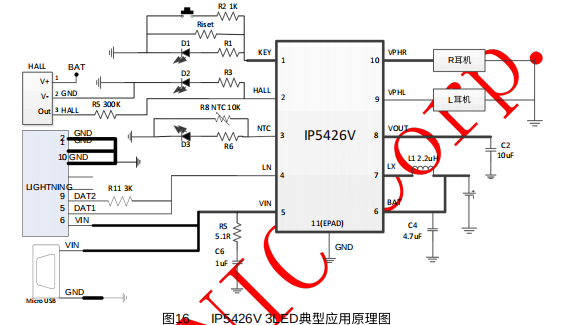

高集成度架構，BOM 極簡降成本

采用高度集成化設計，將 5V 同步升壓 DC-DC 轉換器、鋰電池線性充電器、雙通道負載管理、NTC 溫度檢測、功率 MOS 管等核心功能集成于一體，外圍僅需電感、電容、電阻等少量器件即可實現完整充放電方案；無需額外搭配驅動芯片、溫度傳感器，有效減小整體方案尺寸，降低 PCB 布局難度與 BOM 成本，助力產品快速量產。

500mA 可調充電，智能適配多場景

內置線性鋰電池充電器，支持最大 500mA 充電電流，并可通過 KEY 引腳外接 22K/47K/68K/100K 電阻，靈活配置 200mA/300mA/400mA/500mA 充電電流；具備輸入電壓與 IC 溫度智能調節功能，可自動匹配適配器輸出能力，避免充電過程中因電壓波動或溫升過高影響可靠性；支持 4.20V/4.30V/4.35V/4.40V 多規格電池充電，兼容主流鋰電池類型。

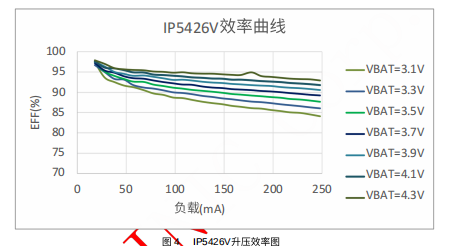

400mA 高效放電，升壓效率達 95%

集成同步整流升壓 DC-DC 轉換器，功率管內置，可提供最大 400mA 輸出電流，滿足雙路 TWS 耳機同時充電需求；升壓效率最高達 95%，開關頻率固定在 0.9MHz 左右，支持低成本電感選型；輸出電壓穩定在 4.75-5.25V 之間，電壓紋波最小僅 50mV，充電過程平穩無干擾，有效保護耳機電池。

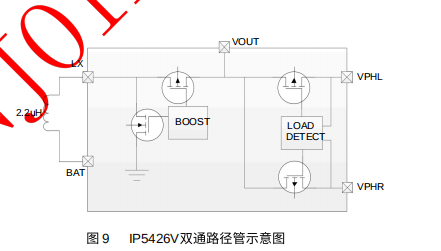

雙通道獨立控制，充電安全無干擾

內置雙通道路徑管，為左右耳機提供獨立充電通道，支持單路 175mA 限流保護；當單通道電流超出限值時，會觸發打嗝式保護，3 次保護后關閉該通道，不影響另一通道正常工作，重新插入耳機可自動恢復；支持雙路耳機獨立入倉檢測，插入后自動閃燈提示，充滿后自動進入低功耗狀態，避免交叉干擾。

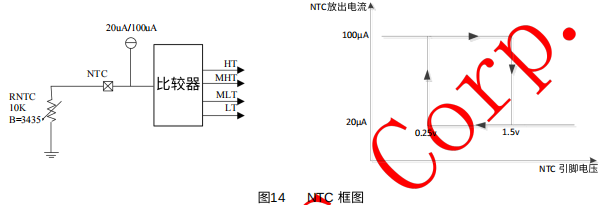

NTC 分段保護，電池壽命更長久

支持 NTC 分段式溫度保護，可配合 NTC 電阻（10K@25°C,B=3435）檢測電池溫度；低溫（≤0°C）或高溫（≥45°C）時停止充放電，中低溫（0-10°C）或中高溫（40-45°C）時自動減小充電電流或降低充滿電壓，有效避免極端溫度對電池的損害；NTC 引腳默認輸出 100uA 檢測電流，可根據電壓變化自動切換至 20uA，檢測精度更高。

ESSOP10 小型封裝，散熱適配性強

采用 ESSOP10 小型貼片封裝，標準化引腳排列與緊湊尺寸，大幅節省 PCB 布局空間，適配 TWS 充電倉小型化設計需求；封裝內置裸露熱焊盤（EPAD），熱阻（結溫到環境）為 90℃/W，散熱性能優異，可快速散除充放電過程中產生的熱量；完美兼容主流 SMT 貼片工藝，量產良率高，可直接替換同規格其他品牌 TWS 充電倉管理芯片，降低產品升級成本。

多重安全防護，低功耗長待機

內置完善的保護機制，涵蓋輸入過壓保護（VIN 耐壓高達 30V）、電池過充保護、輸出過流 / 短路保護、整機過溫保護等，全方位保障充電倉與耳機使用安全；ESD 防護等級達 2KV（人體模型），可抵御靜電沖擊；智能識別負載插入 / 充滿狀態，自動進入待機模式，待機功耗低至 10μA，有效延長電池續航時間。

三、主流應用場景

TWS 藍牙耳機充電倉

小型無線充電盒

便攜式鋰電池音頻設備

迷你儲能設備電源管理

雙通道小型充電設備

四、總結

IP5426V 是一款集成充電管理、高效升壓、雙通道控制、NTC 溫度保護于一體的高性能 TWS 充電倉管理 SoC，在集成度、充放電效率、雙路兼容性、溫度保護精度、可靠性上實現全維度突破，相比傳統分立方案更能滿足 TWS 充電倉小型化、低成本、高安全的應用需求，依托英集芯在電源管理領域的核心技術積累，成為 TWS 充電倉方案的標桿之選。

佰祥電子作為英集芯官方授權代理商，常備 IP5426V 原廠現貨，可提供完整規格書、定制化應用方案、全流程硬件調試指導、樣品快速申請及大規模量產技術支持，正品保障、價格優勢顯著、交貨周期短，助力客戶 TWS 相關產品高效開發、穩定量產、快速搶占市場。

面向 TWS 市場小型化、高集成、高安全、低功耗的發展趨勢，IP5426V 以 500mA 可調充電、400mA 95% 高效放電、NTC 分段保護、雙通道獨立控制、ESSOP10 小型封裝、多重安全防護、10μA 低待機功耗的核心優勢，成為 TWS 充電倉管理 SoC 應用的全新標桿方案。
