前 言

本文為RK3576單板機配套Linux系統使用說明，內容主要包含系統存儲分區說明、系統啟動配置、系統常規操作、系統升級流程等內容。

開發環境

Windows開發環境：Windows1064bit、Windows764bit

Linux開發環境：VMware16.2.5、Ubuntu22.04.564bit

系統版本：Tronlong-Desktop22.04（類Ubuntu）、Linux-6.1.115、U-Boot-2017.09

備注：本文基于2GByte LPDDR4X、16GByte eMMC配置單板機進行演示。

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

注意事項

無特殊說明情況下，本文默認從eMMC啟動系統，使用DEBUG作為調試串口，使用HDMI顯示屏作為顯示輸出。

1系統啟動說明

1.1啟動方式

系統上電后，由CPU內部BootRom的引導代碼依次從eMMC/SD卡、USB接口檢測SPL啟動程序，從第一個包含SPL啟動程序的設備開始啟動。SPL啟動后，將優先從SD系統卡（非常規SD卡）引導U-Boot鏡像，否則，將從原啟動設備引導U-Boot鏡像。

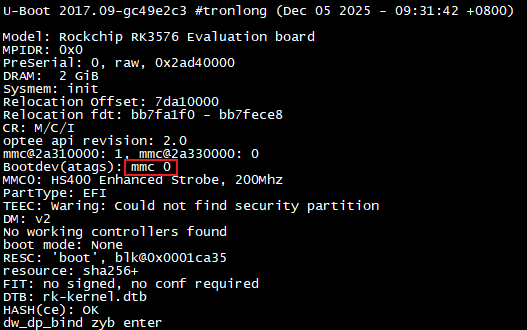

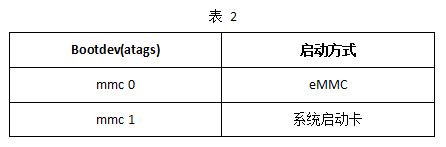

系統啟動后自動登錄root用戶，調試串口終端會打印如下類似啟動信息。"Bootdev(atags)：mmc 0"表示從eMMC啟動，"Bootdev(atags)：mmc 1"表示從系統啟動卡啟動。

圖 1

1.2打印信息說明

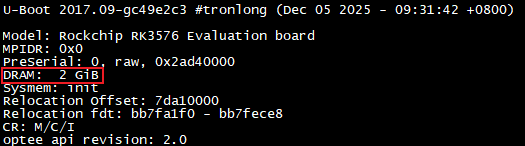

（1）Bootloader階段打印信息

圖 2

圖 3

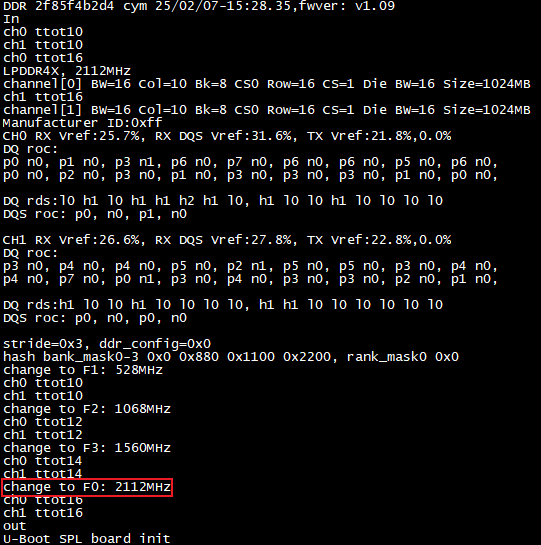

如上打印信息可知，單板機內存容量為2GByte，內存速率最高為2112MHz。

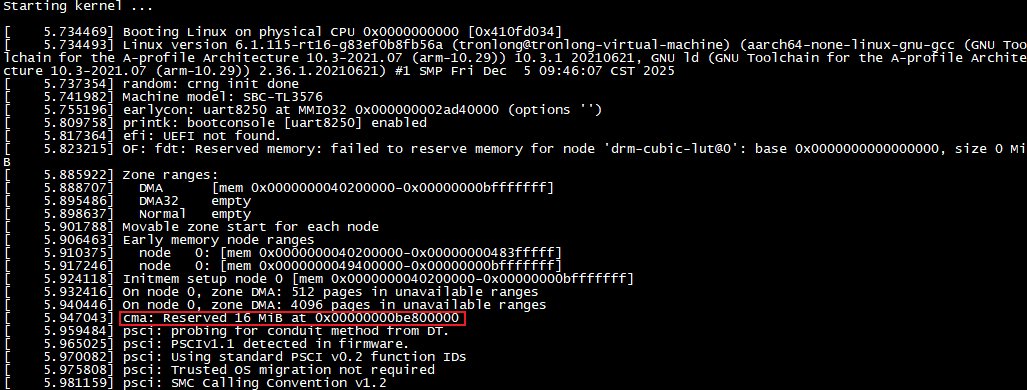

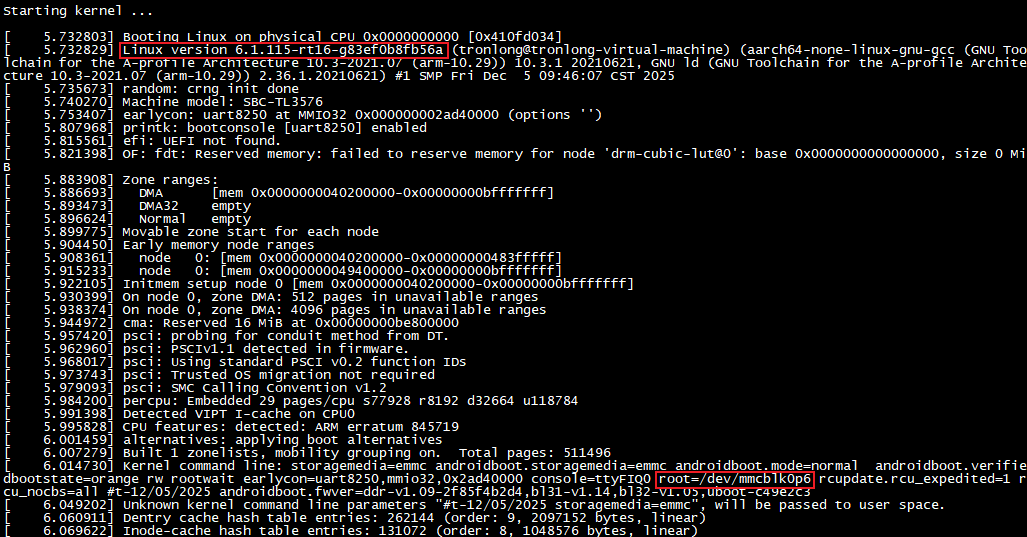

（2）Kernel階段打印信息

圖 4

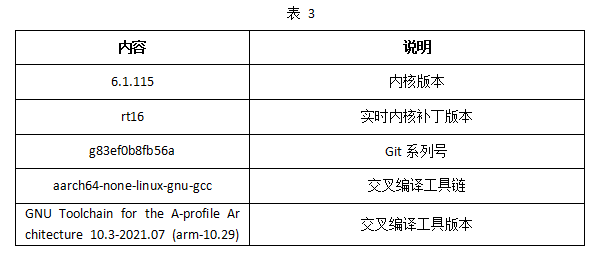

如上打印信息可知，內核版本為6.1.115-rt16-g83ef0b8fb56a，根文件系統位于eMMC的mmcblk0p6存儲分區。打印信息解析如下表所示：

（3）Rootfs階段打印信息

圖 5

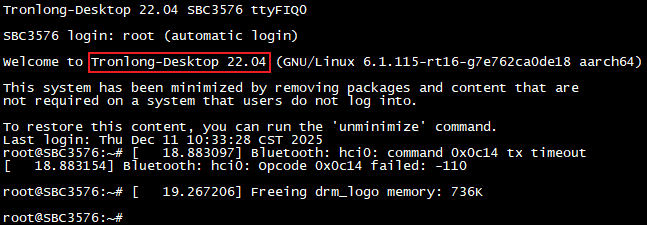

如上打印信息可知，文件系統版本為Tronlong-Desktop 22.04。

2內存與存儲分區說明

2.1內存分區

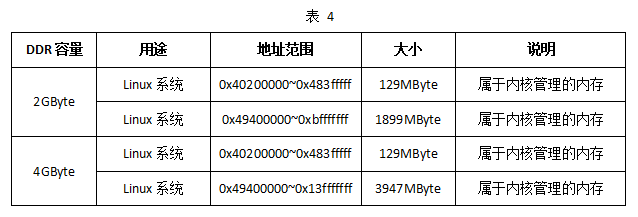

我司提供的系統已對單板機DDR內存進行劃分，具體配置說明如下表。

（1）執行如下命令，可查看內核管理的內存空間。下圖為2GByte容量LPDDR4X配置單板機的查詢結果。

Target# cat /sys/kernel/debug/memblock/memory

圖 6

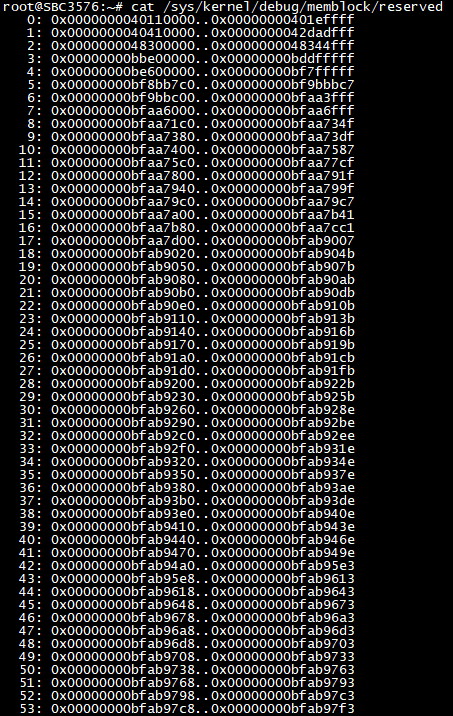

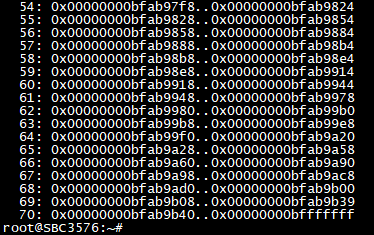

（2）執行如下命令查看內核已經分配的內存。

Target# cat /sys/kernel/debug/memblock/reserved

圖 7

圖 8

編號4為CMA（連續內存區管理）空間，其余為內核管理空間。CMA的地址范圍一般由內核自動分配，CMA內存空間為分配給驅動使用，應用層不可使用。

備注：單板機上電啟動后，調試串口終端打印系統分配的CMA內存地址、大小信息與上圖查詢結果不一致，原因是Reserved節點將CMA與相鄰連續的Reservedmemory合并顯示。因此，實際的CMA內存地址、大小信息以系統啟動打印信息為準。

圖 9

圖 10

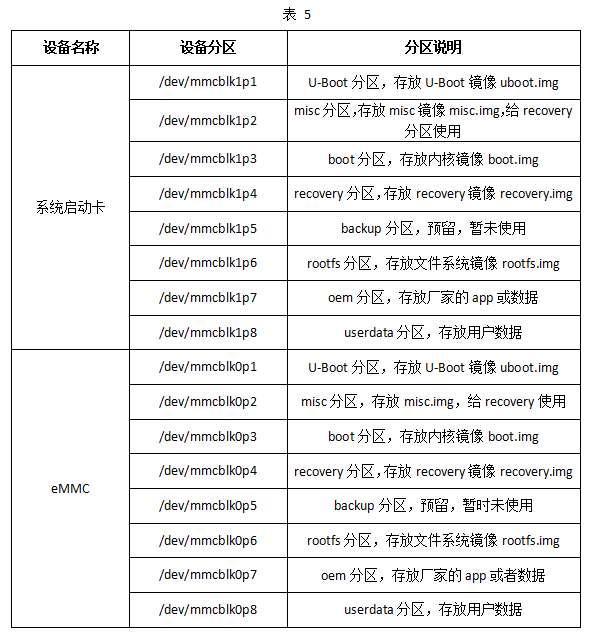

2.2存儲分區

由于篇幅過長等原因，部分內容均不逐一展示，如需獲取完整版詳細資料，請關注Tronlong創龍科技微信公眾號或官網，或者評論區留言，感謝您的支持！
