工業自動化高精度運動控制中，EtherCAT實時性決定設備精度與產線效率，125μs通信周期是關鍵指標。ZMC900E單路EtherCAT主站經8天老化測試，驗證其高性能工業場景的可靠適配性。

?背景

在工業自動化高精度運動控制場景中，EtherCAT 總線的實時性、穩定性直接決定設備控制精度與產線運行效率，125μs（8KHz）高頻通信周期更是檢驗控制器性能的核心指標。ZMC900E 運動控制器作為工業級控制核心，其單路 EtherCAT 主站在高頻周期下的表現備受關注。本文基于 ZMC900E 單路主站 125μs 周期的8天全維度老化測試，從數據傳輸、設備控制、資源占用等多維度解析其性能表現，驗證其在高性能工業控制場景的適配性與可靠性。
?測試核心目標與環境搭建

本次測試以驗證 ZMC900E 運動控制器單路 EtherCAT 主站在 125μs 高頻通信周期下的穩定性、實時性、數據完整性為核心，通過8天不間斷老化測試，檢驗主站在多從站掛載、高頻數據交互、持續設備控制場景下的表現，確認其是否滿足數控機床、工業機器人、精密自動化產線等高性能控制需求。

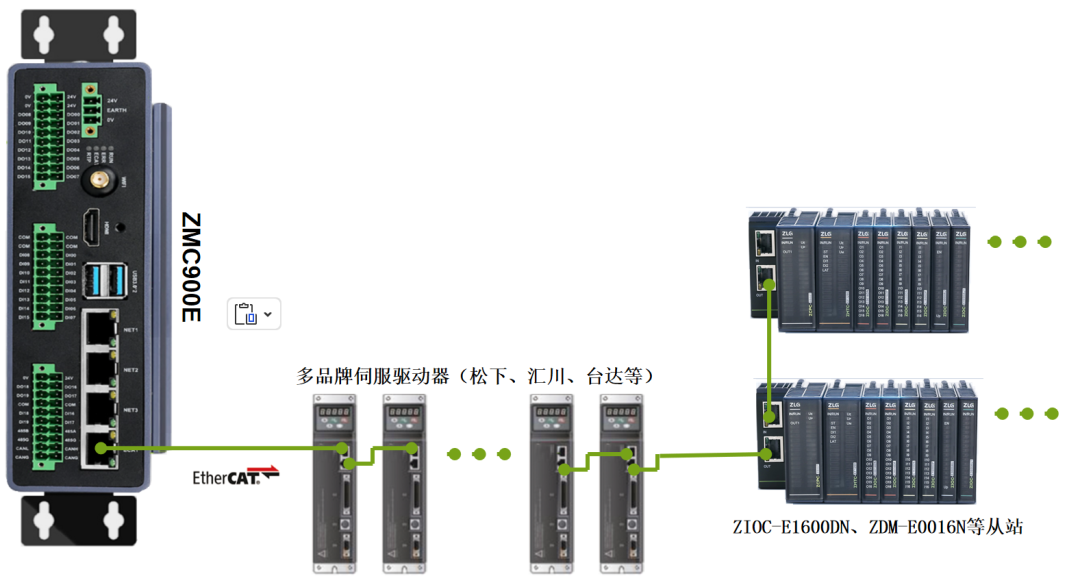

圖1 接線框圖

測試硬件采用 ZMC900E 控制器作為核心，單路主站掛載 28 臺工業級 EtherCAT 從站設備，涵蓋 DI/DO 設備（ZIOC-E1600DN、ZDM-E0016N 等）、多品牌伺服驅動器（松下、匯川 、臺達等），輔以 EtherCAT 專用分析儀、24V 工業電源、工業級網線構建標準測試拓撲；軟件層面依托 AWStudio 上位機完成網絡配置、實時監控與數據采集，NetAnalyzer 分析儀實現 PDO 幀過濾與抖動統計，定制化測試程序支持伺服 CSP 模式運動控制、DI/DO 硬件對接讀寫測試，全程開啟從站分布式時鐘（DC）同步功能，貼合工業現場實際應用場景。

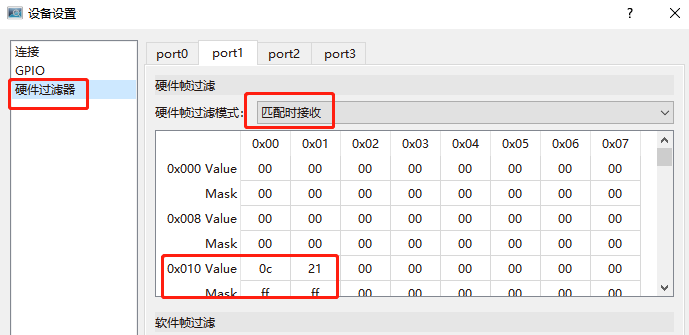

圖2 NetAnalyzer分析儀工具設置

使用上位機工具連接到設備，正確掃描出28個從站設備，確認PDO數據大小，周期時間設置125us，并將支持DC模式的從站全部打開，如下圖3和4所示。

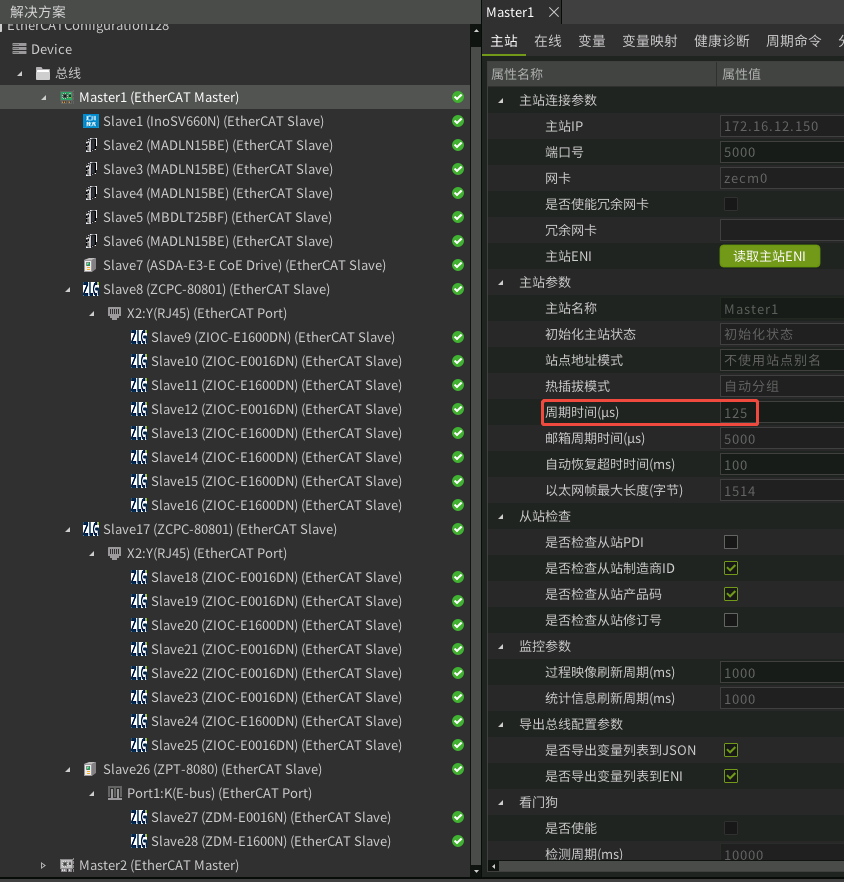

圖3 上位機工具配置

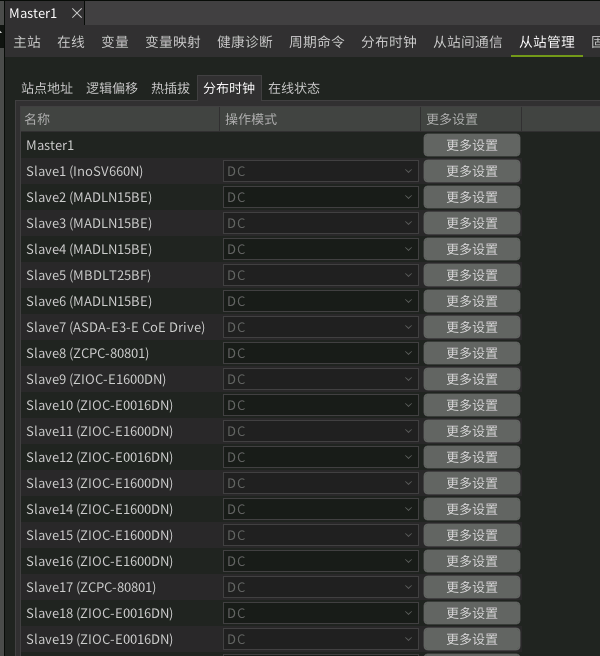

圖4使能從站DC

上位機工具配置后相關功能后，導出網絡配置eni.xml文件，最后在測試程序調用執行，程序切換狀態和運行均正常，如下圖所示。

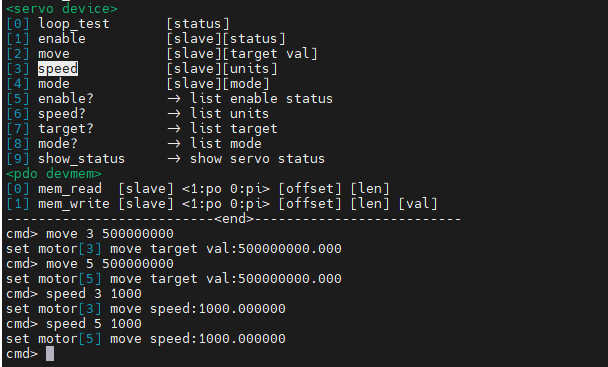

圖5 執行測試程序
?全維度測試結果：高頻下的穩定與精準

本次測試圍繞數據傳輸完整性、PDO 幀與回調函數實時性、主從站通信狀態、設備控制有效性、CPU 資源占用五大核心維度開展，歷經 8 天不間斷運行，各項指標均達到工業級高性能控制標準，核心表現如下：

1. 數據傳輸：零丟包零錯包，指令傳輸絕對可靠

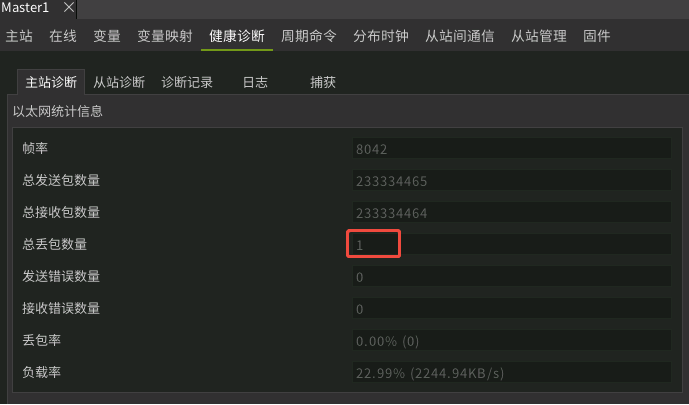

125μs 周期下，主站通信數據輸出 281 字節、輸入 97 字節，經上位機全程統計，總丟包數量顯示為 1（系上位機顯示延遲，非實際丟包），實際丟包率、錯包率均為 0.00%，無幀校驗錯誤、非字節對齊等通信異常。主站負載率僅 22.99%，帶寬余量充足，可充分保障工業現場控制指令與采集數據的高速、可靠傳輸，從源頭避免因數據丟失導致的設備控制失誤。

圖6 數據丟包情況

2. 實時性：微秒級抖動，滿足高精度多軸同步

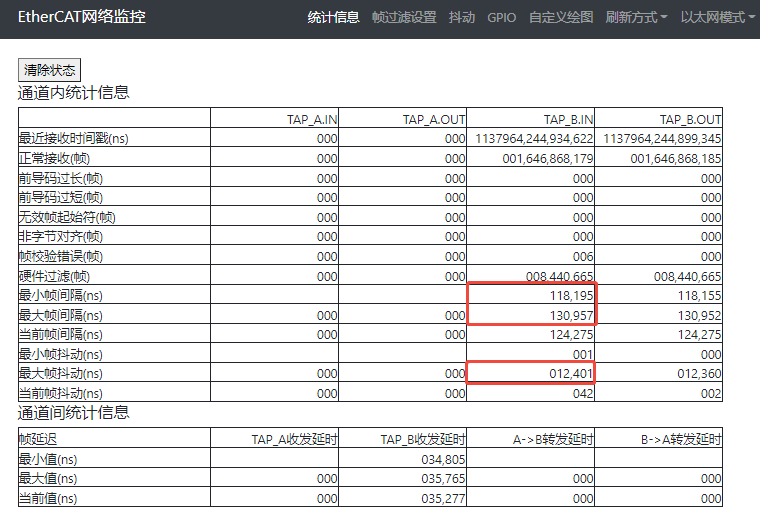

實時性是高頻運動控制的核心要求，本次測試重點監控 PDO 幀發送周期與應用回調函數周期兩大關鍵指標，均實現微秒級低抖動，遠超工業控制常規要求：2.1 PDO 幀周期抖動經分析儀實測，幀間隔最小 118.195μs、最大 130.957μs，抖動范圍僅 ±6.805μs，且絕大多數抖動分布在 512ns~2μs 區間，幀傳輸一致性極佳，為高頻數據交互提供穩定保障。

圖7 數據幀抖動情況

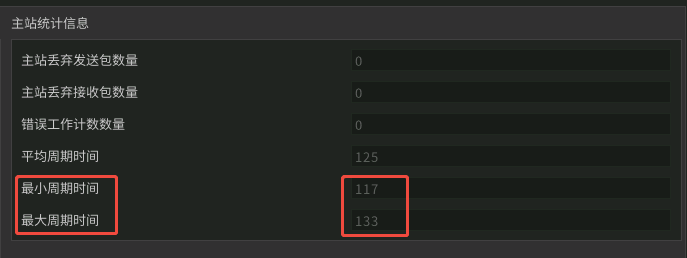

2.2 回調函數周期抖動

平均周期穩定在 125μs，最小 117μs、最大 133μs，抖動范圍 ±8μs，穩定的回調觸發周期確保伺服軌跡規劃、多軸同步運動的精準執行，有效避免因周期波動導致的控制精度偏差。

圖8 回調函數觸發情況

3.通信狀態：全程無異常，協議棧運行成熟穩定

8 天老化測試中，ZMC900E 主站與 28 臺從站始終保持正常操作狀態，AL/DL 寄存器狀態無任何異常，未產生一條 EtherCAT 錯誤日志，主從站通信無中斷、無卡頓。分布式時鐘同步功能全程穩定生效，各從站設備時鐘偏差控制在極小范圍，充分驗證了 ZMC900E EtherCAT 協議棧的成熟度與穩定性，可適應工業現場長時間不間斷運行需求。

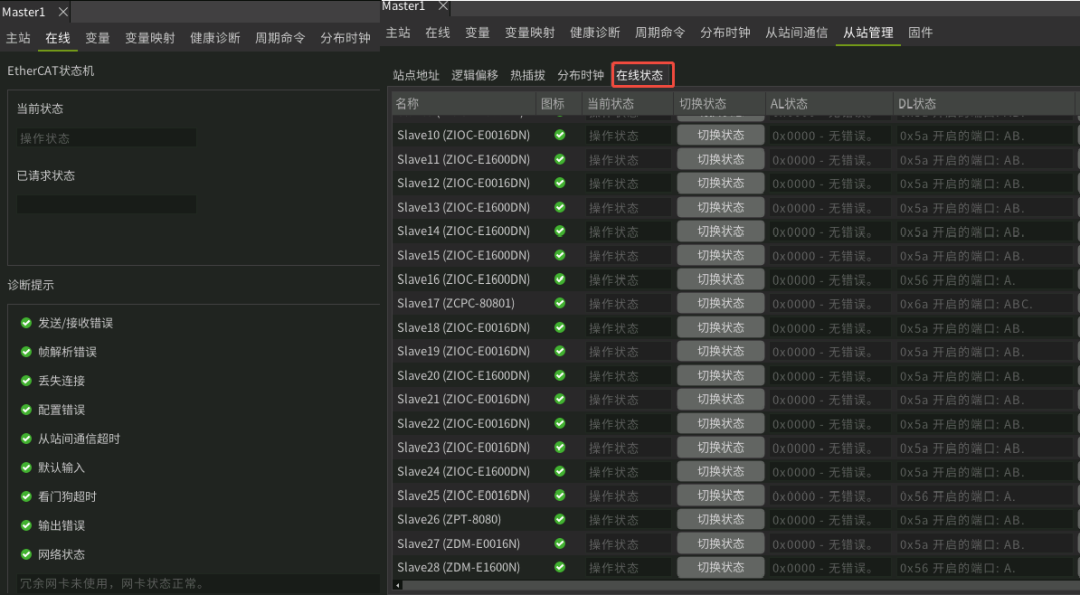

圖9 EtherCAT通信狀態情況

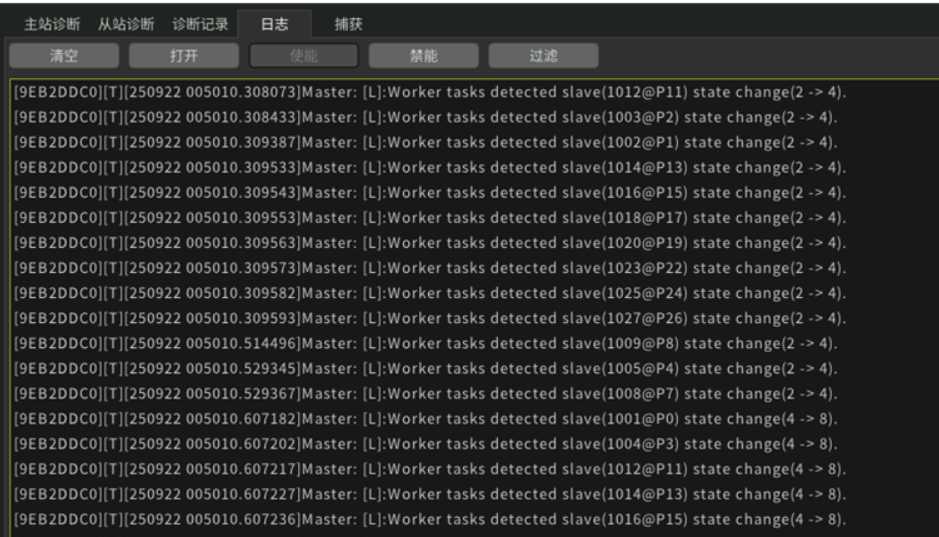

圖10 主站錯誤日志情況

4.設備控制：伺服與 IO 精準響應，多設備協同高效

設備控制有效性直接反映控制器的實際應用能力，本次測試中，伺服設備與 IO 設備均實現精準、無延遲響應：

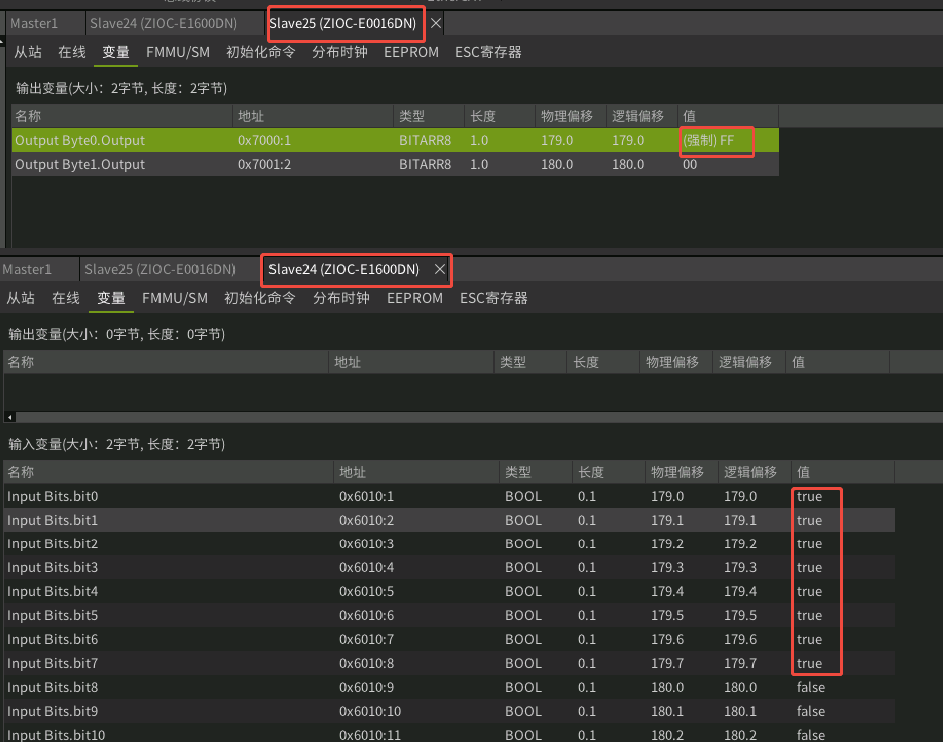

圖11 I/O設備控制

4.1 伺服控制

7 臺多品牌伺服驅動器在 CSP 模式下，按預定目標位置（±50000000）及速度勻速往返運動，全程無錯誤碼，實際位置與目標位置偏差極小，運動控制流暢精準，多伺服協同運行無卡頓。

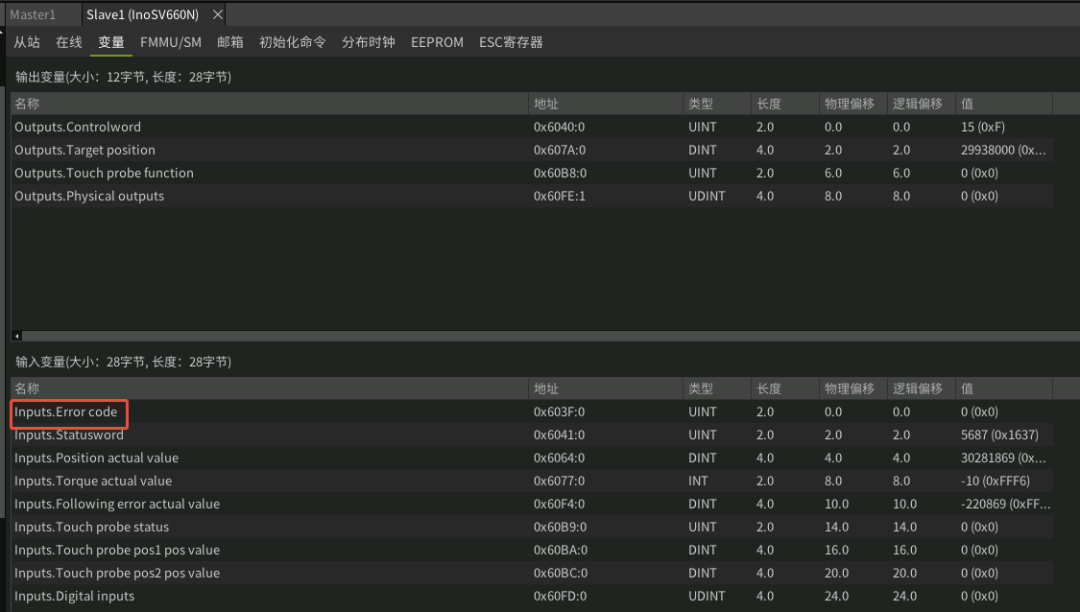

圖12 伺服設備運行狀態

4.2 IO 控制

DI/DO 設備硬件對接測試中，控制 DO 設備 8 路輸出為高，對應 DI 設備前 8 路輸入同步置位，數據交互一致性 100%，讀寫響應無延遲，滿足工業現場開關量信號的高速采集與控制需求。

5. 資源占用：CPU 負載低，預留充足開發余量

控制器系統資源占用直接影響二次開發與多任務運行能力，125μs 高頻周期下，ZMC900E 主站協議棧運行后，CPU 使用率僅 27%，無系統卡頓風險。剩余大量系統資源可供用戶二次開發、多業務程序并行運行，無需擔心協議棧運行占用過多資源影響控制程序執行，具備良好的擴展性與適配性。

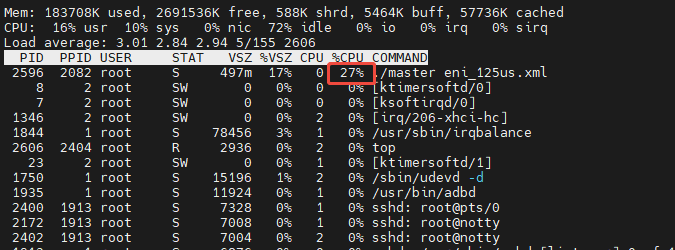

圖13 CPU使用率
?測試結論與工程應用價值

本次針對 ZMC900E 運動控制器單路 EtherCAT 主站 125μs 周期的 8 天全維度老化測試，充分驗證了其在高頻通信、多從站掛載、長時間連續運行場景下的優異性能，核心結論如下：

• 高頻通信穩定可靠：125μs（8KHz）高頻周期下可實現 8 天不間斷穩定運行，零丟包零錯包，PDO 幀與回調函數均為微秒級低抖動，完全滿足高精度、高同步的工業運動控制需求；
• 多設備兼容適配：完美兼容松下、匯川、臺達等多品牌伺服驅動器及 ZIOC/ZDM 系列 IO 設備，協議兼容性強，降低工業現場設備選型與組網難度；
• 資源占用合理可控：CPU 負載率低，預留充足二次開發余量，支持用戶個性化程序開發，適配復雜工業控制場景的多任務運行需求；
• 工業級耐用性優異：可適應工業現場長時間不間斷運行，主從站通信全程無異常，設備控制精準有效，具備高可靠性與高耐用性。

從工程應用角度來看，ZMC900E 運動控制器單路 EtherCAT 主站的高性能表現，使其成為數控機床、工業機器人、精密自動化產線、電子制造設備等高精度運動控制場景的理想選擇。125μs 高頻通信能力可滿足多軸高速同步、精密軌跡規劃的核心需求，多品牌設備兼容性與低資源占用特性，為系統集成商提供了靈活的組網方案與開發空間，助力工業自動化產線實現更高精度、更高效率、更穩定的運行。
?技術總結

EtherCAT 總線的高頻穩定運行，是運動控制器硬件設計、協議棧優化、系統資源分配的綜合體現。ZMC900E 運動控制器通過成熟的 EtherCAT 協議棧設計、高效的硬件資源調度、精準的時鐘同步控制，實現了單路主站 125μs 高頻周期下的微秒級抖動、零丟包傳輸與長時間穩定運行，各項性能指標均達到工業級高標準。在智能制造向精細化、高精度發展的趨勢下，ZMC900E 運動控制器為工業自動化領域的高性能控制場景提供了可靠的硬件支撐，不僅能滿足現有精密設備的控制需求，也為未來更高精度、更多軸的協同控制場景預留了擴展空間，助力推動智能制造技術的落地與升級。
