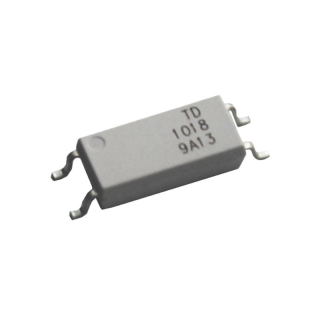

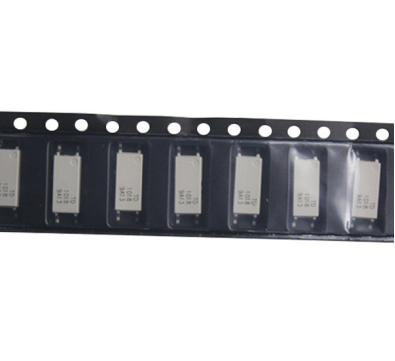

在電路板上，我們經常能看到一種小小的黑色元件，有的是直插雙引腳，有的是貼片封裝，它看似不起眼，卻是電子電路里電氣隔離+信號傳輸?shù)暮诵牟考褪枪怦?，全稱光電耦合器。
很多人覺得光耦原理很復雜，其實它的工作邏輯極其簡單，核心就三步：電信號轉化為光信號→光信號傳播→光信號再轉化為電信號，也就是“電→光→電”的單向傳遞過程。今天就用圖解的方式，一步一步把光耦工作原理拆透，零基礎也能一看就懂！

一、先認識光耦：內部結構長這樣
在拆解工作原理前，先搞懂光耦的內部基本構造，它就像一個密封的“光電小盒子”，內部沒有直接的電氣連接，主要由三部分組成，搭配簡易結構圖更好理解：
1.發光側（輸入部分）：核心是發光二極管（LED），負責把輸入的電信號變成光信號，是“電轉光”的關鍵；
2.受光側（輸出部分）：核心是光敏元件，最常見的是光敏三極管，也有光敏二極管、光敏晶閘管等，負責把光信號變回電信號，是“光轉電”的關鍵；
3.密封外殼：把發光側和受光側封裝在一起，內部隔絕空氣，既保證光線能精準傳遞，又徹底阻斷兩側電路的電氣連通，實現電氣隔離。
簡單總結：光耦內部就是一個發光二極管+一個光敏元件，面對面封裝，中間無電線連接，只靠光來傳遞信號。

二、核心原理分步拆解：電→光→電全流程
光耦的工作過程，嚴格按照“輸入電信號→光信號→輸出電信號”的順序單向進行，不會出現信號回流，我們一步一步來看：
第一步：電→光：輸入電信號點亮發光二極管
這是光耦工作的起始環節，信號從光耦的輸入引腳進入，到達內部的發光二極管。
?當輸入側有正向電信號（符合發光二極管導通電壓）時，電流流過發光二極管，二極管被點亮，發出紅外光（日常肉眼不可見）；
?當輸入側沒有電信號/信號反向時，發光二極管截止，不會發光。
這一步的核心：把電路里的電信號，轉化成不可見的光信號，完成第一次能量轉換，同時切斷輸入側的電氣連接延伸。
第二步：光的傳播：無接觸的信號傳遞
發光二極管發出的光，會直接照射到對面的光敏元件上。
因?yàn)楣怦顑?nèi)部是密封空間，光線不會散失，能精準傳遞到光敏元件的受光面，整個過程沒有任何電線、金屬觸點連接，這也是光耦能實 現電氣隔離的關鍵——兩側電路完全物理隔絕，只靠光作為“信使”傳話。
第三步：光→電：光敏元件接收光線，輸出電信號
這是光耦工作的收尾環節，也是信號還原的過程：
?當光敏元件接收到發光二極管發出的光時，會被光線觸發，內部導通，光耦的輸出引腳就會產生對應的電信號，把光信號重新轉化為電路可識別的電信號；
?當沒有光線照射時，光敏元件處于截止?fàn)顟B(tài)，輸出側無電信號輸出。
至此，電信號→光信號→電信號的完整轉化流程結束，輸入側的信號，通過“光”這個中間介質，成功傳遞到了輸出側。

三、一張圖看懂：光耦工作邏輯簡圖
為了更直觀理解，我們可以用極簡的示意圖梳理全流程：
輸入電路（電信號）→發光二極管（電轉光，發光）→光線傳播→光敏三極管（光轉電，導通）→輸出電路（電信號）
可以把這個過程想象成：有人在房間一頭按開關點亮小燈，另一頭的人看到燈亮，就按下對應的開關輸出信號，兩個人之間沒有電線連接，只靠燈光傳遞指令，光耦就是這個“燈光傳信”的自動化版本。
四、關鍵知識點：光耦的核心優勢——電氣隔離
看懂了“電→光→電”的原理，就能明白光耦最核心的價值：電氣隔離。
因?yàn)檩斎牒洼敵鰝?cè)沒有任何電氣連接，完全靠光傳遞信號，所以能做到：
1.阻斷高壓和低壓電路的連通，比如家電中220V高壓電路和低壓控制電路隔離，防止觸電和電路燒毀；
2.隔絕電路之間的電磁干擾，避免信號串?dāng)_，讓電路運行更穩定；
3.單向傳輸信號，輸出側的信號不會回流到輸入側，保護前端電路。

五、通俗總結：一句話記透光耦原理
光耦就是電子世界里的“光電翻譯官”：把輸入的電信號“翻譯”成光信號，隔著絕緣層“傳話”，再把光信號“翻譯”回電信號輸出，全程不碰電，只靠光傳遞，既完成了信號傳輸，又守住了電路安全的底線。

別看光耦體積小，從手機充電器、家電主板，到工業設備、充電樁，處處都有它的身影，正是這個“電→光→電”的簡單原理，撐起了電子電路的安全與穩定。
