突破高功率快充壁壘！英集芯 IP6520U：45W PD3.1PPS 降壓 SOC 的五大核心優勢

在車載充電器、大功率快充適配器、智能排插等消費電子及車載應用場景中，快充協議不兼容、寬壓輸入下高功率轉換效率低、電源保護機制薄弱、板卡空間利用率低等問題，成為高功率快充電源設計的核心痛點。作為設備供電的核心組件，快充降壓 SOC 的協議適配能力、高功率能量轉換效率與安全可靠性，直接決定了終端產品的充電體驗和使用安全。

為解決高功率快充電源設計的多重難題，作為英集芯核心合作代理商，佰祥電子本期為您深度解析一款專為高功率快充場景打造的集成式同步降壓 SOC—— 英集芯 IP6520U。它以原生集成同步降壓 + 全品類快充協議 + PD3.1PPS 認證的一體化設計，憑借五大核心優勢，成為寬壓高功率快充電源設計的標桿級器件。

一、原生集成：一體化 SOC 設計，適配高功率多場景快充需求

IP6520U 并非簡單的降壓轉換器與協議芯片的組合拼接，而是立足于車載、大功率適配器等快充全場景需求的一體化 SOC 原生架構設計。它將同步開關降壓轉換器、多協議快充控制器、Type-C/PD3.1 通信模塊與全景保護電路高度集成，在極小的封裝體積內實現了 45W 高功率輸出、全協議快充兼容、高效率轉換與高可靠性運行的四重平衡，完美適配車載充電器、快充適配器、智能排插的一站式高功率快充電源解決方案。

二、五大核心亮點，破解高功率快充電源設計痛點

作為 7.1-32V 寬壓輸入的 45W PD3.1PPS 多協議快充降壓 SOC，IP6520U 以差異化的集成設計與性能表現，解決了傳統高功率快充方案協議少、效率低、外圍復雜、安全性差等痛點，核心參數為 7.1-32V 寬壓輸入、3.3-21V 動態輸出、最大 45W PD 快充功率，同時兼容華為 SCP/QC3.0 等十余種快充協議，成為高功率快充電源設計的優選器件。

1. 寬壓高功率，適配多場景高功率供電需求

面對車載電瓶、市電適配器等不同場景的電壓波動，IP6520U 以強悍的寬壓適配能力構筑高功率供電基礎：
（1）支持 7.1V 到 32V 的超寬輸入電壓范圍，輕松應對車載 12V/24V 電瓶、適配器高壓輸入的電壓波動場景。

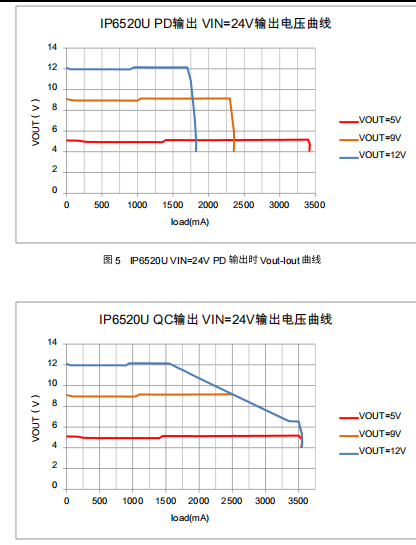

（2）根據快充協議自動調整 3.3-21V 輸出電壓，穩定提供 45W 最大 PD 輸出功率，動力輸出高效適配各類高功率快充設備。
（3）內置輸出電壓線補功能（50mV/A），有效補償連接線阻抗帶來的電壓下降，保證高功率快充全程功率穩定。

2. 全品類協議兼容，實現高功率一站式快充適配

快充協議碎片化是傳統高功率快充設計的核心痛點，IP6520U 以全協議集成實現快充通配：
（1）原生支持 PD3.1/PPS 協議，PPS 模式下支持 3.3~21V、20mV/step 精細調壓，滿足高功率設備精準快充需求。
（2）全面兼容安卓系主流快充協議，包括華為 FCP / 高壓 SCP、高通 QC2.0/QC3.0、三星 AFC（MAX 12V）、MTK PE+1.1/2.0。
（3）支持蘋果協議與 BC1.2，通過 CC1/CC2/DP/DM 自動識別接入設備的快充協議，無需額外協議芯片，大幅簡化高功率快充設計。

3. 超低導通損耗，挑戰寬壓高功率下超高轉換效率

寬壓高功率輸入下的發熱與效率損耗，是快充電源的核心設計難題，IP6520U 在效率與熱管理上表現卓越：
（1）內部集成同步功率 MOSFET，上管導通電阻典型值 30mΩ、下管僅 20mΩ，極大降低開關與導通損耗。

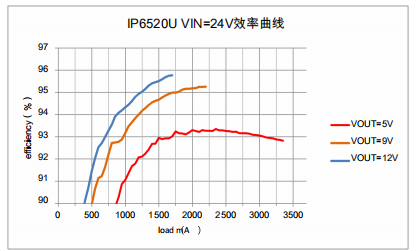

（2）在 VIN=24V、VOUT=5V/3A 的嚴苛寬壓轉換場景下，板端轉換效率高達 93.06%，處于行業同級領先水平。
（3）內置 110KHz 固定開關頻率，搭配高效同步降壓拓撲，發熱控制優異，確保芯片在車載密閉環境、高功率適配器小體積內穩定運行。

4. 全景安全保護，守護高功率快充全流程運行安全

精準的工況檢測與完善的保護機制，是高功率快充電源安全運行的生命線，IP6520U 配備全維度保護體系：
（1）涵蓋輸入過壓 / 欠壓、輸出短路 / 過流 / 欠壓全電壓電流保護，故障狀態下觸發打嗝模式，故障解除后自動恢復。
（2）配備整機過溫保護（150℃熱關斷，40℃遲滯）、DP/DM/CC 引腳過壓保護，CC PIN 耐壓達 30V，從芯片到接口實現全鏈路防護。
（3）內置 4ms 軟啟動功能，有效抑制開機沖擊電流，避免對輸入電源與終端設備造成損害，同時芯片 ESD 防護達 4KV，輸入直流耐壓 40V，提升抗干擾能力。

5. 緊湊封裝 + 極簡外圍，釋放高功率 PCB 寶貴空間

在寸土寸金的車載充電器、高功率迷你適配器中，器件體積與外圍設計復雜度直接決定產品形態，IP6520U 做到了小型化與極簡設計的雙重突破：

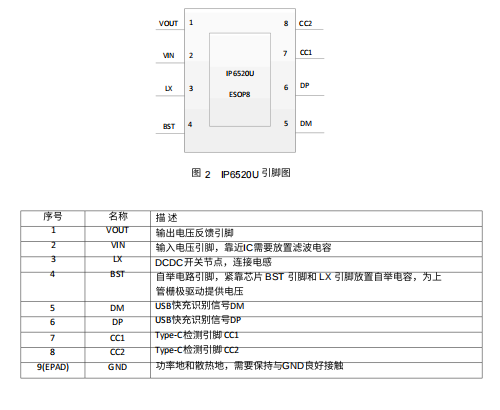

（1）采用業界主流的 ESOP8 緊湊型封裝，芯片高度集成化設計，無需額外協議芯片與保護電路，大幅縮減外圍元器件占用面積。
（2）封裝底部帶有大面積裸露散熱焊盤（EPAD），直接與系統地平面連接，既保證焊接牢固，又實現優異的熱傳導性能，解決高功率小體積下的散熱難題。

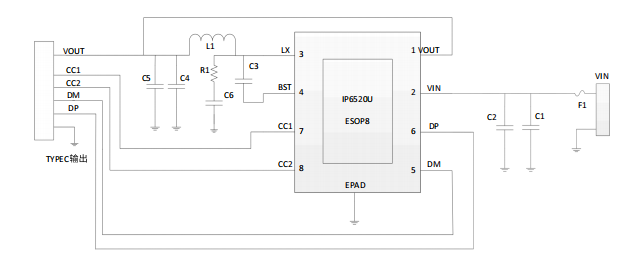

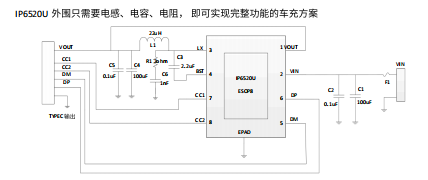

（3）外圍僅需搭配電感、電容、電阻等基礎無源器件即可實現完整高功率快充方案，大幅簡化 PCB Layout，縮短產品開發周期。

三、產品核心價值與定位

總體而言，IP6520U 絕非一款簡單的 “降壓 + 協議” 組合器件，而是在寬壓輸入適配、全協議快充兼容、超高轉換效率、全景安全保護、小型化集成之間，做出了極其精準的工程取舍，這充分體現了英集芯在高功率快充 SOC 與電源管理領域的深厚技術底蘊。

憑借一體化 SOC 設計、全品類快充協議、寬壓高功率輸出、極簡外圍與堡壘級安全防護，IP6520U 完美契合車載充電器、快充適配器、智能排插的設計需求，成為消費電子高功率快充與車載低壓域快充電源設計的優選利器。

作為英集芯的核心合作代理商，佰祥電子不僅提供原裝正品的 IP6520U 全系列芯片，更將持續結合客戶的實際產品應用場景，提供從器件選型、原理圖評審、PCB Layout 指導到系統級 Debug 的全方位技術支持，助力您的 45W 多協議快充電源產品在車載、消費電子等領域實現更高效、更可靠的落地。

面向快充電源小型化、高功率、全協議的發展趨勢，IP6520U 以集成化、高兼容、高效率、高安全的核心優勢，必將成為高功率快充電源設計中不可或缺的核心器件，為終端產品的快充體驗升級提供核心動力。
