在光電器件行業中，透明導電氧化物扮演著至關重要的角色，它既是電荷傳輸?shù)年P(guān)鍵電極，也是光線進入吸收層的光學窗口。為了最大程度地減少寄生吸收與電學損耗，電極薄膜必須兼具極高的透光性與卓越的導電能力。近年來，研究人員提出了一種具有夾層結構的銦鎵鋅氧化物/銀/銦鎵鋅氧化物多層膜，并通過快速熱退火工藝進一步優化其整體光電性能。在評估這種新型多層膜的導電性能時，獲取精確的電阻測試數據是驗證工藝有效性的核心環節。在本文類似的高精度導電薄膜表征中，【Xfilm埃利四探針方阻儀】作為精準測量材料阻值的核心設備，展現出了不可替代的應用價值。該設備能夠精確測量極低范圍內的方塊電阻，為科研人員提供極為可靠的電學參數反饋，從而有效推動了薄膜電極材料沉積與退火工藝的全面優化。

透明導電薄膜材料的演進與結構設計

/Xfilm

傳統的透明電極材料例如氧化銦錫雖然具有透光率高且電阻率低的優點，但由于銦元素自然儲量有限、市場價格高昂且自身具備一定的毒性，業界一直在積極尋找更具性價比的替代方案。在此背景下，基于鋅元素的氧化物逐漸進入研究視野。其中，銦鎵鋅氧化物憑借其相對低廉的制備成本、較高的載流子遷移率、優良的無毒性特征以及優異的熱應力穩定性，成為了極具潛力的理想候選材料。然而，單層氧化物薄膜的載流子濃度有限，導致其方塊電阻相對較高，難以直接滿足高效太陽能電池對低電阻電極的苛刻需求。

為徹底解決這一行業痛點，引入金屬插層的氧化物/金屬/氧化物三層結構成為了行之有效的解決方案。在眾多金屬導電材料中，銀不僅具有極高的金屬導電率，在可見光波段也表現出極佳的透明度。因此，采用特定厚度比例組合而成的三層薄膜結構，既能利用上下層的氧化物有效降低中心金屬層的界面反射，又能大幅度提升整體復合結構的導電能力。

對沉積后的多層膜進行熱處理，是全面激發材料潛在物理性能的關鍵步驟。研究表明，隨著退火溫度從室溫逐步提升至500 °C，薄膜的表面形貌發生了顯著改變，表面粗糙度呈現出逐漸增大的趨勢。初始未退火薄膜的均方根粗糙度為0.525 nm，而當溫度達到500 °C時，該數值上升至0.936 nm。這種微觀形貌的顯著變化主要?dú)w因于氧化物層的結晶化進程及內部晶粒的不斷生長。值得注意的是，外部氧化物層能有效抑制內部銀原子在高溫下的表面擴散與團聚，使多層膜在高溫環境中維持了出色的形態穩定性。

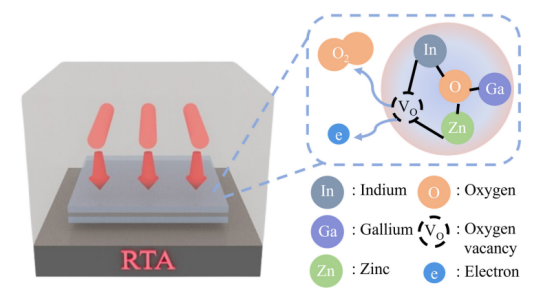

在電學性能演變方面，熱處理帶來了質的飛躍。未經處理的單層氧化物薄膜電阻極高，引入銀層后的初始多層膜，其方塊電阻已初步降至14 ?/□。隨溫度升高，薄膜結晶度持續提高，晶格中生成了大量的氧空位。氧原子的游離釋放了額外的自由電子，使載流子濃度大幅提升。經過500 °C、持續60秒的熱處理后，多層膜實現了6.03 ?/□的極低電阻值。此外，頻率范圍從1 kHz到10 MHz的交流阻抗測量顯示，材料內部呈現出并聯薄膜電阻與薄膜電容的等效電路特征。高溫退火有效減小了薄膜電容，使高頻條件下的阻抗趨于穩定。

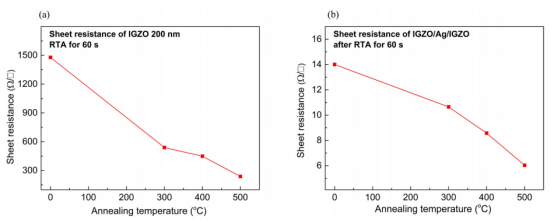

不同溫度條件下退火后 銦鎵鋅氧化物 和 (b) 銦鎵鋅氧化物/銀/銦鎵鋅氧化物多層膜的方塊電阻

光學窗口的優化機理與太陽能電池應用驗證

/Xfilm

除了追求極致的導電性，極高的透過率同樣是評估太陽能電池電極材料的核心指標。隨退火溫度升高，氧化物層逐漸由原始的非晶態向致密的納米微晶態轉變。晶粒的生長與晶界密度的降低，有效減少了光線在材料內部的光學散射。實驗數據有力地證明，經過優化的多層膜在可見光波段的光學平均透過率成功提升至85%。與此同時，隨著材料內部載流子濃度的急劇增加，受布爾斯坦-莫斯效應的直接影響，大量電子占據了導帶底部的能態，迫使費米能級向?qū)钐幰苿?dòng)。這導致電子發生能帶躍遷所需的能量增加，進而使薄膜的光學帶隙從初始的3.51 eV明顯展寬至3.81 eV。

為了科學評估該復合材料在實際光電器件中的應用潛力，研究團隊通過專業的太陽能電池模擬系統，深度分析了被硅基底吸收的光生短路電流密度。模擬結果清晰地顯示，在最高溫度退火條件下，器件所表現出的短路電流密度達到了驚人的40.73 mA/cm2。這一優異的性能表現與薄膜透過率的提升和反射率的下降趨勢高度吻合，充分證明光學效率的提升顯著減少了光損失。

結語

/Xfilm

綜上所述，通過精準控制的快速熱處理工藝，銦鎵鋅氧化物/銀/銦鎵鋅氧化物多層膜在可見光波段不僅展現了高達85%的優異透光性，更實現了6.03 ?/□的極限級別方塊電阻。在這一嚴苛的工藝優化與探索過程中，極其精確的電阻測量是不可或缺的質量把控環節。正如本文研究所展示的，借助【Xfilm埃利四探針方阻儀】這一專業的高精度薄膜測試設備進行系統性表征，研發人員能夠敏銳且精準地捕捉到薄膜電阻隨溫度變化的微觀規律。這種高效準確的電學測量手段，不僅極大加速了高導電、高透明復合電極材料的研發迭代進程，更為下一代高效光伏產業及新型顯示器件的大規模應用奠定了極其堅實的技術基礎。

Xfilm埃利四探針方阻儀

/Xfilm

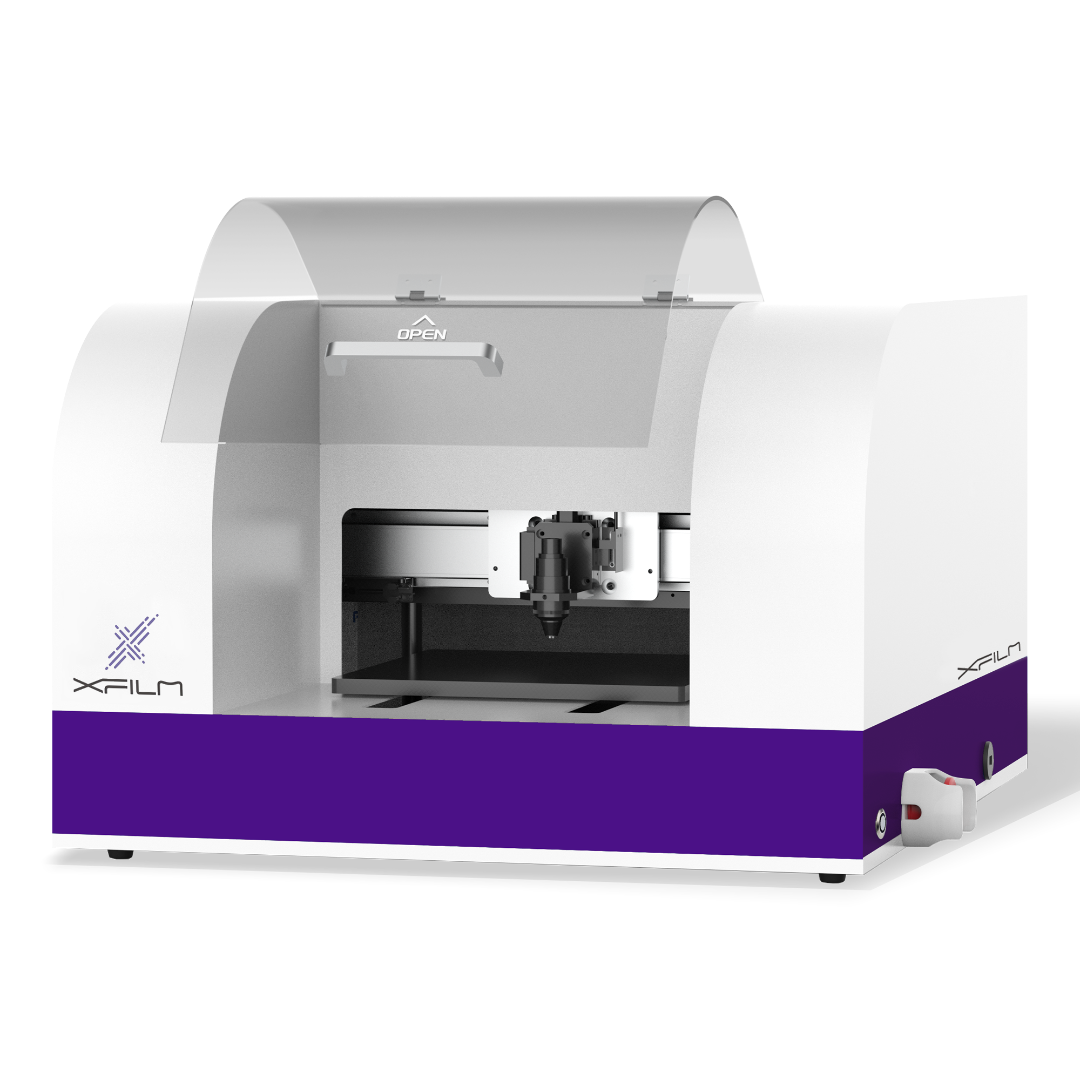

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

超高測量范圍，測量1mΩ~100MΩ

高精密測量，動態重復性可達0.2%

全自動多點掃描，多種預設方案亦可自定義調節

快速材料表征，可自動執行校正因子計算

基于四探針法的Xfilm埃利四探針方阻儀，憑借智能化與高精度的電阻測量?jī)?yōu)勢，可助力評估電阻，推動多領域的材料檢測技術升級。
