一、項目概況與核心痛點

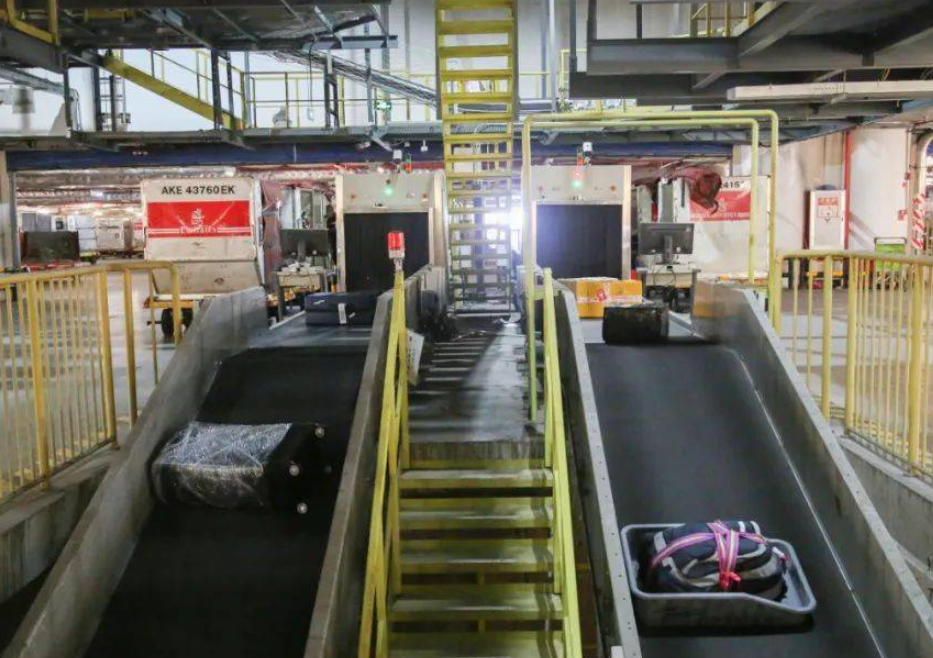

該項目為某中型機場行李分揀系統自動化監控升級項目，機場年旅客吞吐量超800萬人次，行李分揀區域占地2000㎡，部署1條主分揀線、63個分揀隔口、20臺光柵傳感器及分揀機器人等核心設備，核心控制設備采用西門子300系列PLC，主要負責采集光柵傳感器數據、分揀設備運行參數（如分揀速度、隔口狀態），執行分揀啟停、路徑調控等控制指令，實現行李精準分揀，避免行李遺漏、延誤。項目核心需求是實現PLC與3個西門子觸摸屏、2臺上位機的雙向穩定通訊：3個觸摸屏分別部署在分揀線兩端及中間管控點，用于現場運維人員分區下發分揀指令、查看對應區域設備運行狀態及故障信息；2臺上位機分別部署在運維中控室與調度中心，用于后臺管理人員實時監控全分揀線運行情況、統計分揀數據、遠程排查設備故障，實現行李分揀的可視化、集約化多終端協同管理，解決傳統分揀人工依賴度高、行李延誤率高的問題。

項目實施前，核心痛點集中在兩點：一是協議不兼容導致通訊失效，西門子300系列PLC采用專屬M(fèi)PI協議（物理層為RS-485，默認傳輸速率187.5kbit/s），而多個觸摸屏采用Modbus協議、多臺上位機采用TCP/IP協議，三種設備協議不互通，形成“通訊孤島”；二是多終端協同通訊無法實現，此前嘗試直接連接設備，不僅觸摸屏指令無法下發、上位機無法采集數據，且多個終端同時連接時會出現信號矛盾、數據錯亂，只能依靠人工每15分鐘巡檢，手動記錄設備狀態，不僅增加運維工作量，還易出現分揀偏差、行李遺漏，行李延誤率達3%以上，數據滯后無法支撐效率優化，同時有線布線復雜、易受震動干擾，故障頻發，進一步加劇通訊難題。

二、設備選型與實施過程

針對多終端通訊、協議不兼容及機場場景特點，經過多方調研，最終選型遠創智控MPI-ETH-YC01-S無線以太網模塊，該模塊專為西門子300系列PLC設計，具備強大的協議轉換與多終端適配能力，集成串口轉以太網、以太網轉換器、以太網橋接器核心功能，無需更換原有設備，是多終端通訊的最優選型。

選型核心依據：一是兼容性強，完美支持MPI協議，同時兼容Modbus、TCP/IP協議，無需修改原有協議，可同時適配3個觸摸屏、2臺上位機，支持32個終端同時連接，滿足多終端協同需求；二是無線通訊優勢，空曠傳輸距離達150米，適配分揀區域多終端分散布局，無需大量布線，抗電磁干擾、抗震動能力強，適配機場復雜環境；三是功能全面，作為以太網轉換器可實現多協議無縫轉換，作為以太網橋接器搭建設備通訊橋梁，串口轉以太網功能打破串口與以太網設備壁壘，實現多終端數據雙向同步；四是部署便捷，體積小巧，可直接安裝在PLC控制柜，通過WEB服務器完成參數配置，不占用PLC編程口，支持多終端并行通訊，1.5個工作日即可完成部署。

實施過程分三步：第一步，設備安裝，將模塊固定在PLC控制柜，通過專用線纜連接PLC的MPI接口，做好防震動、防干擾處理；第二步，參數配置，通過WEB服務器設置PLC協議、多終端通訊地址及無線參數，調試協議轉換功能，確保多終端數據互不干擾；第三步，聯機測試，同時連接3個觸摸屏、2臺上位機，測試通訊穩定性，驗證指令下發與數據采集實時性，排查信號矛盾問題后完成部署，適配機場24小時連續作業需求

三、網關功能介紹

遠創智控MPI-ETH-YC01-S模塊作為核心通訊網關，本質是集成串口轉以太網、以太網轉換器、以太網橋接器功能的工業級無線設備，核心功能適配多終端通訊需求，具體如下：

1. 串口轉以太網功能：將PLC的串口MPI協議數據（傳感器數據、設備參數）轉換為以太網數據，實現PLC與多個觸摸屏、上位機的雙向數據傳輸，打破串口與以太網設備壁壘，讓傳統PLC無需升級即可實現多終端以太網通訊。

2. 以太網轉換與橋接功能：作為以太網轉換器，實現MPI、Modbus、TCP/IP協議無縫轉換，將PLC數據轉換為多終端可識別格式；作為以太網橋接器，搭建PLC與多終端的通訊橋梁，支持32個終端同時連接，確保多觸摸屏、多上位機并行通訊、互不干擾，適配分區管控與多崗位協同需求。

3. 無線通訊功能：穩定無線傳輸，適配多終端分散布局，無需布線，抗干擾、抗震動，避免通訊中斷，保障多終端實時獲取分揀數據、下發指令，支撐24小時連續作業。

4. 輔助功能：支持設備狀態實時監測，便于排查多終端通訊故障；固件在線升級，適配后續終端擴展需求；支持Modbus TCP主從站功能，提升多終端兼容性，降低運維成本。

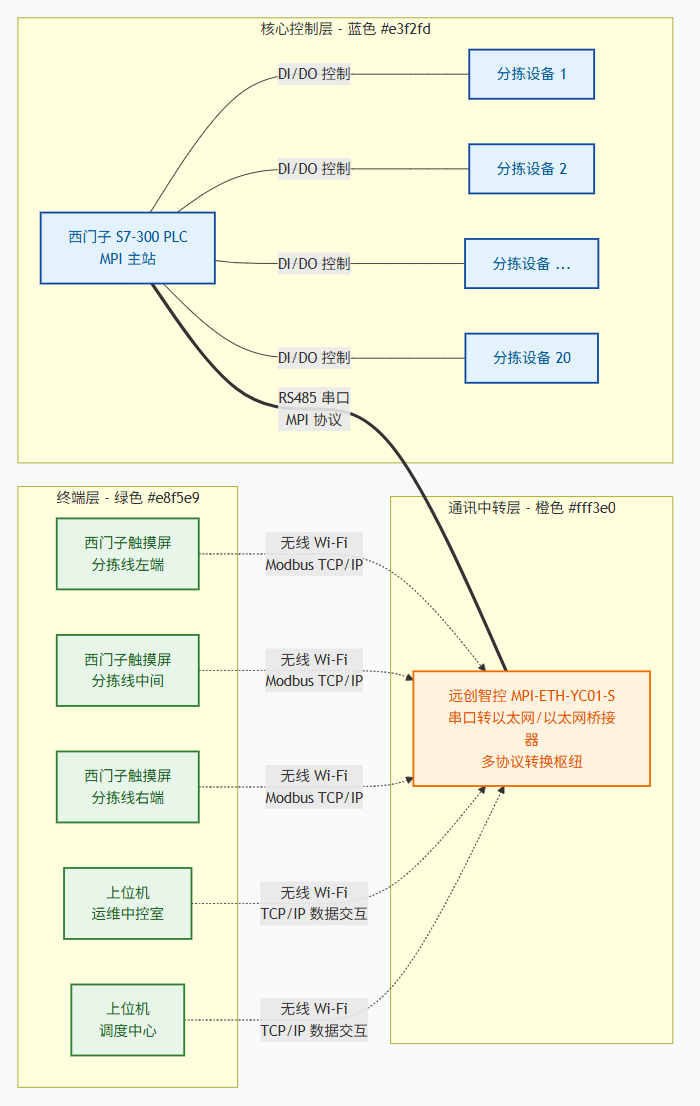

四、系統結構拓?fù)鋱D

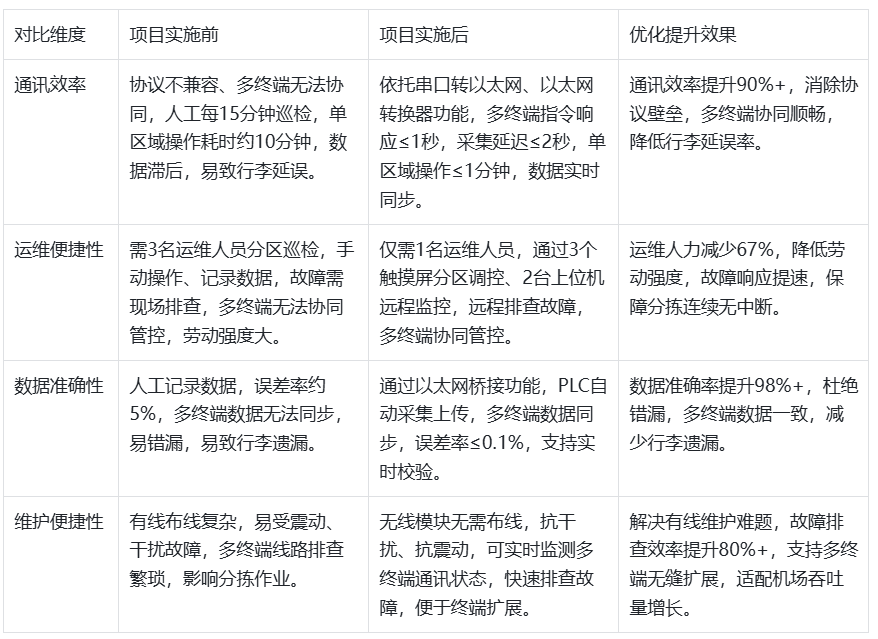

五、應用效果前后對比

六、網關未來發展趨勢

結合機場行李分揀多終端通訊需求與智慧機場發展趨勢，以太網網關（含串口轉以太網、以太網轉換器、以太網橋接器類產品）未來將朝著四大方向發展：一是多協議兼容化，支持更多工業協議，實現多品牌、多類型終端“即插即用”，強化多終端協同兼容性；二是無線化與高速化，采用5G、Wi-Fi 6技術，提升傳輸速度，適配大型機場更多終端部署需求；三是智能化與集成化，集成邊緣計算、故障預警，支持多終端遠程運維，整合核心功能實現一體化部署；四是國產化替代加速，實現核心軟硬件自主可控，結合多終端場景提供定制化服務，推動智慧機場國產化升級。

七、總結

本次機場行李分揀升級項目，通過遠創智控MPI-ETH-YC01-S模塊，成功解決西門子300系列PLC與多個觸摸屏、上位機的通訊難題，充分發揮串口轉以太網、以太網轉換器、以太網橋接器核心功能，實現多終端協同管控。項目實施后，通訊效率、數據準確性大幅提升，運維成本顯著降低，有效降低行李延誤率與遺漏率，提升機場運營效率與旅客體驗，是機場行李分揀多終端通訊升級的經典案例。

隨著智慧機場建設推進，行李分揀多終端、智能化需求將持續提升，串口轉以太網、以太網轉換器、以太網橋接器類產品應用將更加廣泛。遠創智控MPI-ETH-YC01-S模塊憑借多終端適配、兼容性強、部署便捷的優勢，

《具體內容配置過程及其他相關咨詢請與武工留言交流》
