為基于 SlimSAS 的存儲帶來 PCIe Gen4 NVMe 連接能力

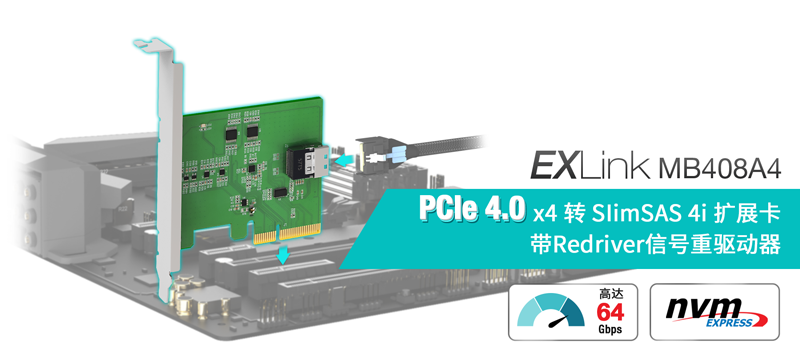

EXLink MB408A4 擴展卡專為實現標準 PCIe x4插槽與 SlimSAS 4i（SFF-8654）接口的橋接而設計，可在高端存儲應用中實現高速 PCIe 4.0 NVMe 信號傳輸。通過集成Redriver IC (信號重驅動器芯片) 和100MHz PCIe時鐘緩沖器，MB408A4讓系統設計者和集成商在需要更長走線長度或線纜連接的平臺中，更靈活地部署基于 SlimSAS 的 NVMe 解決方案。

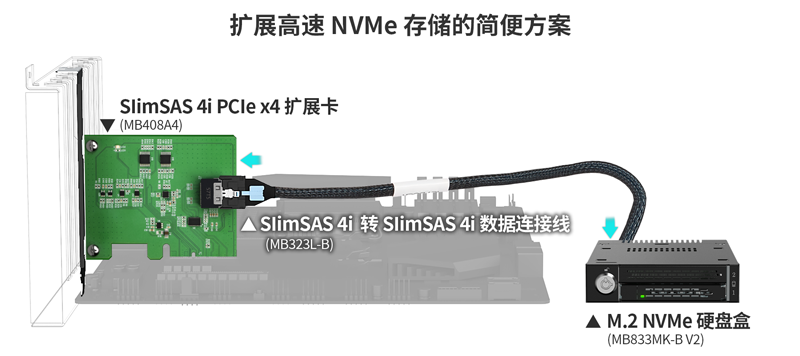

擴展高速 NVMe 存儲的簡便方案

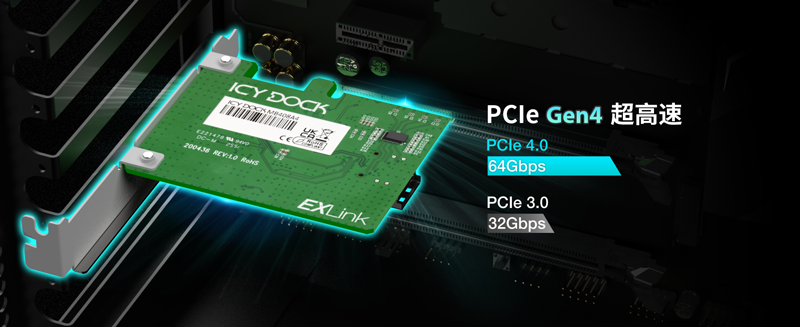

EXLink MB408A4 采用 PCIe Gen4 x4 接口，提供高達 64Gbps 的總帶寬，通過 SlimSAS 4i (SFF-8654) 線纜實現高性能 NVMe 連接。該擴展卡為采用 PCIe Gen4 架構的平臺提供了實用的解決方案，使系統構建者能夠突破標準主板走線長度限制延伸 PCIe 信號，同時在服務器和工作站環境中保持可靠的 NVMe 性能。

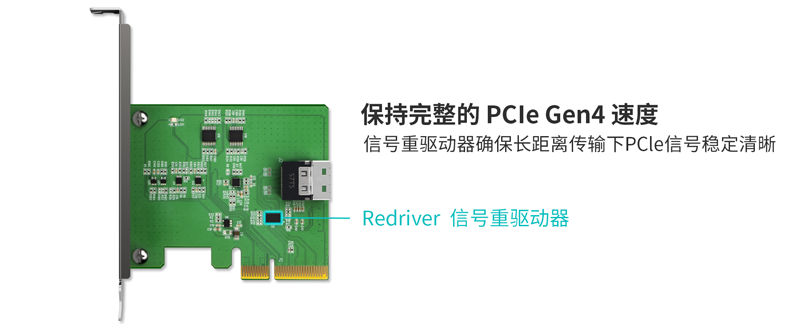

集成信號重驅動器芯片，保持高速信號穩定

當PCIe Gen4 傳輸速率達到 16 GT/s，信號完整性變得愈發重要——尤其是在使用較長 PCB 走線或外部線纜時。MB408A4集成了Redriver信號重驅動器芯片，可均衡并修復信號，有助于在四條PCIe通道上維持穩定的16 GT/s傳輸。這種設計使得基于 SlimSAS的 NVMe 連接即使在無法進行直接連接的復雜系統布局中，也能保持完整的 PCIe Gen4 性能。

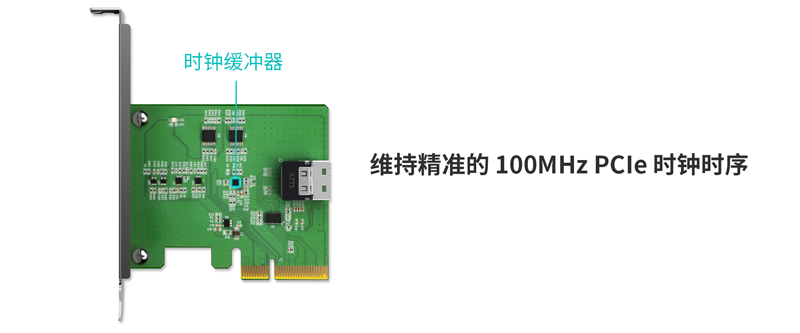

PCIe 時鐘緩沖與邊帶信號管理

為了在連接的設備之間保持精確的時序，MB408A4 內置了 100MHz PCIe 時鐘緩沖器，支持在延長走線路徑上實現穩定同步。此外，經過緩沖處理的 PERST#、WAKE#、CLKREQ#、SMBCLK 及 SMBDAT 信號可進一步提升系統穩定性與管理能力，使該擴展卡適用于企業級平臺及不間斷運行環境。

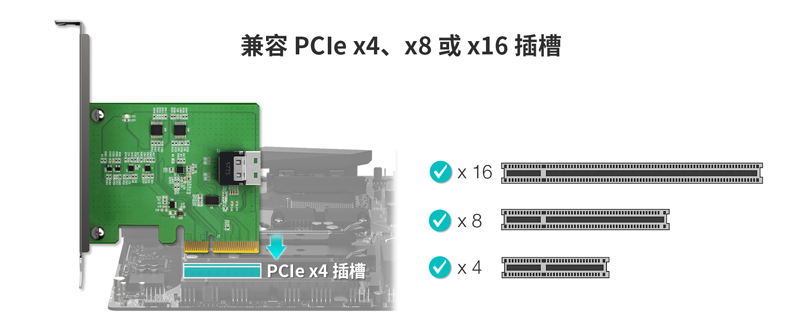

靈活的平臺兼容性

MB408A4 可兼容多種 PCIe 主機環境，支持 PCIe 2.0 至 5.0 插槽，可安裝在主板的物理 x4 x8或x16規格 PCIe 插槽中。擴展卡無操作系統限制，非常適合系統集成商、OEM 廠商和解決方案提供商在不同硬件和軟件環境中構建支持 NVMe 的平臺。

理想應用場景

EXLink MB408A4非常適用以下用途：

• PCIe Gen4 NVMe存儲擴展
• 基于SlimSAS的存儲架構
• 需要延長 PCIe 走線的服務器和工作站平臺
• PCIe Gen4解決方案的系統驗證、測試和開發

主要特點

? PCIe 4.0 x4 接口，總帶寬高達 64Gbps

? SlimSAS 4i (SFF-8654) 連接器，用于 NVMe 存儲

? 集成 PCIe 4.0 Redriver信號重驅動器芯片，增強走線和信號完整性

? 內置 100MHz PCIe 時鐘緩沖器，確保精準時序

? 帶緩沖處理的 PERST#、WAKE#、CLKREQ#、SMBCLK、SMBDAT 信號

? 支持 PCIe 2.0 / 3.0 / 4.0 / 5.0 插槽（x4/x8/x16 物理規格）

? 支持三模 HBA/RAID 卡（符合 SFF-9402 Rev 1.1 引腳定義）

? 全高擋板

? 符合 CE/UKCA/RoHS/REACH 標準

? 2 年有限保修

規格
