為基于 SlimSAS 的存儲設備提供 PCIe 4.0 NVMe 高速連接

EXLink MB409A4 轉接卡旨在實現PCIe 4.0 x8/x16插槽與SlimSAS 8i（SFF-8654）接口的橋接，總帶寬最高可達128Gbps，為高級存儲應用中的高速 NVMe 信號傳輸提供支持。 該轉接卡內置Redriver IC (信號重驅動器芯片)和100MHz PCIe時鐘緩沖器， MB409A4允許系統設計者和集成商更靈活地部署基于SlimSAS的NVMe解決方案，即使在需要更長走線長度或線纜連接的平臺中也能勝任。

專為靈活的 PCIe Gen4 架構設計

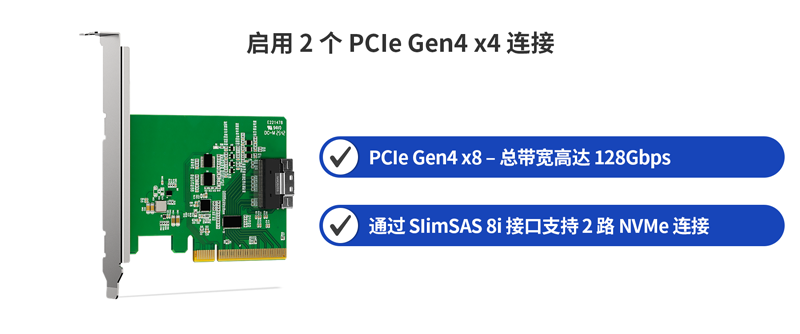

MB409A4 配備 PCIe 4.0 x8 接口，支持啟用PCIe通道拆分（x4/x4）的主板。啟用拆分功能后，PCIe x8接口可通過SlimSAS 8i連接拆分為兩個獨立的 x4 NVMe 鏈路，搭配對應線纜可支持最多兩塊NVMe SSD同時運行；若主板不支持PCIe通道拆分，則系統僅能識別一塊 NVMe SSD。

使用 SlimSAS 擴展高速 NVMe 存儲

EXLink MB409A4提供了一種可擴展的方案，使用基于SlimSAS的接口來擴展PCIe Gen4 NVMe存儲。*搭配兼容的SlimSAS 8i轉雙SlimSAS 4i線纜

和NVMe可抽取式硬盤盒解決方案，系統構建者可以從單個 PCIe x8 插槽配置雙前置 U.2/U.3 PCIe Gen4 NVMe SSD硬盤位。這種配置簡化了高密度NVMe部署，無需專用背板，非常適合需要可拆卸NVMe存儲的服務器和工作站。
*主板必須支持PCIe通道拆分（x4/x4），轉接卡本身不具備通道拆分功能。

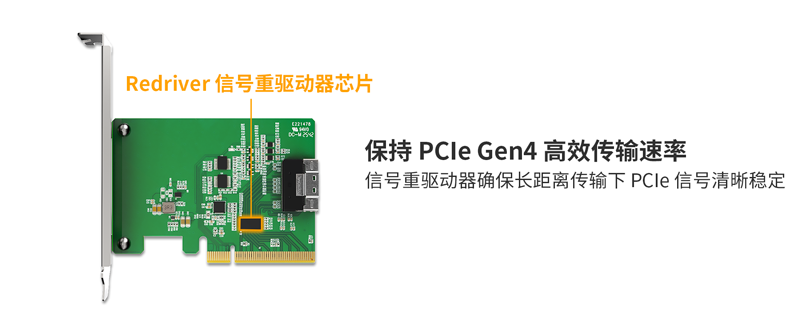

通過集成信號重驅動器, 保持穩定的高速信號

MB409A4 集成了Redriver信號重驅動器芯片，可擴展16 GT/s的8通道差分對信號，確保在延長走線和線纜傳輸過程中實現穩定的數據傳輸。即便在無法直接進行主板連接的復雜系統布局中，該設計也能支持完整的PCIe 4.0性能，避免信號衰減影響傳輸效率。

100MHz PCIe時鐘緩沖器與SMBus 管理功能，提升系統穩定性

為了在連接設備之間保持精確時序，MB409A4配備內置的100MHz PCIe時鐘緩沖器，支持在擴展路由路徑上的穩定同步。此外，緩沖的 PERST#、WAKE# 和 CLKREQ# 信號增強了系統穩定性和響應速度，使該轉接卡適用于企業級平臺及連續運行環境，滿足高強度、長時間的工作需求。

靈活的平臺兼容性，適配多場景應用

MB409A4 支持PCIe 2.0至PCIe 5.0的主機插槽，可安裝在主板上的x8 或x16物理 PCIe 插槽中，且無操作系統限制。無論是系統集成商、原始設備制造商（OEM），還是解決方案提供商，在搭建不同軟硬件環境的NVMe啟用平臺時，均可靈活選用該轉接卡，適配性極強。

主要特點

? PCIe Gen4 x8接口，總帶寬高達128Gbps

? SlimSAS 8i (SFF-8654) 接口，用于高速 NVMe信號傳輸

? 通過主板拆分PCIe通道（x4 / x4）以實現雙x4 NVMe配置

? 集成PCIe Gen4 Redriver信號重驅動器芯片，增強走線和信號完整性

? 內置100MHz PCIe時鐘緩沖器，確保精準時序

? 已通過ICY DOCK NVMe硬盤抽取盒與數據傳輸線的兼容性驗證

? 配備緩沖處理的 PERST#、WAKE#、CLKREQ# 信號

? 支持PCIe插槽位，涵蓋PCIe 2.0 / 3.0 / 4.0 / 5.0

? 需主板支持PCIe通道拆分（x4/x4）才能訪問兩塊 SSD。(轉接卡本身不具備通道拆分功能)

? 符合 CE/UKCA/RoHS/REACH 標準

? 2 年有限保修

規格
