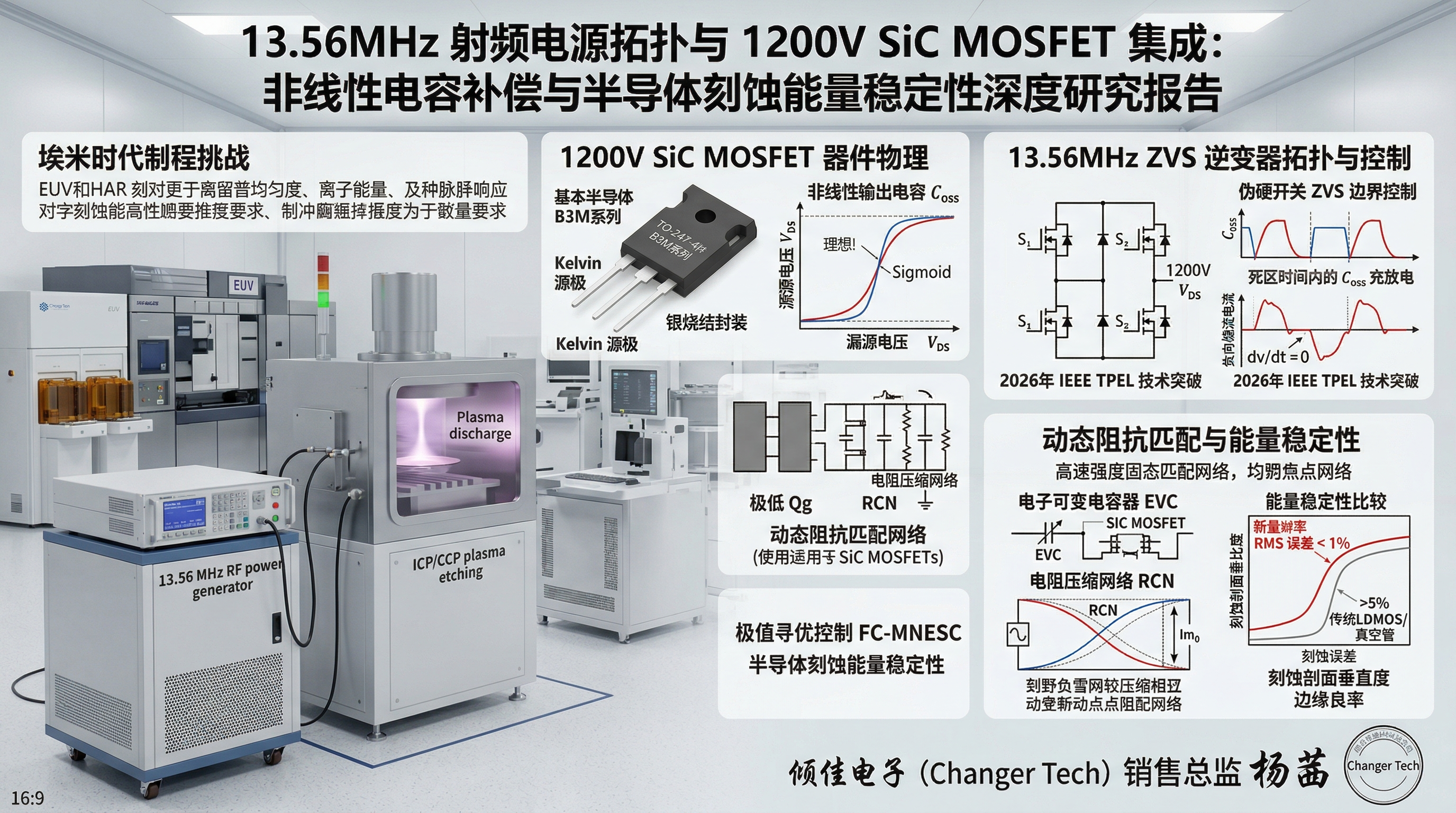

13.56MHz 射頻電源拓?fù)渑c 1200V SiC MOSFET 集成：非線性電容補償與半導體刻蝕能量穩定性深度研究報告

引言：半導體制造進入埃米時代的射頻電源挑戰

在先進半導體制造工藝中，等離子體刻蝕（Plasma Etching）與等離子體增強化學氣相沉積（PECVD）是決定集成電路特征尺寸與三維結構形貌的核心工序。隨著微電子制造向 3 納米及埃米（Angstrom）節點演進，極紫外（EUV）光刻技術與高深寬比（High-Aspect-Ratio, HAR）刻蝕對等離子體密度的均勻性、離子轟擊能量的精確度以及脈沖響應的瞬態特性提出了前所未有的苛刻要求 。在這一極其復雜的物理化學反應環境中，工作于 13.56 MHz 工業、科學和醫療（ISM）頻段的射頻（RF）電源，構成了電感耦合等離子體（ICP）與電容耦合等離子體（CCP）腔室的關鍵能量引擎 。

長期以來，產生數千瓦級 13.56 MHz 射頻功率的傳統方案嚴重依賴于真空電子管技術或基于低壓硅基橫向擴散金屬氧化物半導體（Si LDMOS）的大規模并聯陣列。然而，這些傳統架構在應對現代半導體工藝時暴露出了根本性的物理瓶頸：極低的功率密度、遲緩的動態阻抗響應速率以及過高的熱耗散，這些缺陷直接導致等離子體能量穩定性的波動，進而嚴重影響晶圓邊緣的良率與刻蝕剖面的垂直度。為突破這一技術天花板，電力電子行業與等離子體物理學界開始將目光投向?qū)捊麕В╓BG）半導體材料 。

在此背景下，碳化硅（SiC）MOSFET，尤其是額定電壓達到 1200V 的高壓器件，憑借其極高的擊穿電場強度、高電子飽和漂移速度以及優異的熱導率，成為下一代數兆赫茲、大功率射頻逆變器的首選核心器件 。2026 年初，電氣與電子工程師協會電力電子匯刊（IEEE TPEL）發表了一項具有里程碑意義的研究成果：研究人員成功利用 1200V SiC MOSFET 實現了一種突破性的 13.56 MHz 硬開關逆變器拓?fù)?。該技術的核心在于，通過深度剖析并利用 SiC MOSFET 極低的柵極電荷（Qg?）與高度非線性的輸出電容（Coss?），在標稱的硬開關電路中引入精確的補償機制，從而在大功率射頻輸出下實現了完美的零電壓開關（ZVS）。這一技術不僅消除了兆赫茲頻段下災難性的開關損耗，更將半導體刻蝕工藝的能量穩定性提升至均方根（RMS）誤差低于 1% 的空前水平 。 傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

本報告將對這一技術拐點進行詳盡、深入且全景式的剖析。報告將系統性地探討 1200V SiC MOSFET 在 13.56 MHz 頻率下的器件物理極限，解構 2026 年 IEEE TPEL 突破中的 ZVS 與硬開關邊界理論，推演非線性寄生電容的數學建模與補償機制，并全面評估動態阻抗匹配網絡與新型控制算法如何共同作用，最終實現刻蝕腔室能量穩定性的質的飛躍。

1200V SiC MOSFET 在 13.56 MHz 頻段下的器件物理與選型悖論

將額定電壓為 1200V 的功率半導體器件推至 13.56 MHz 的極高開關頻率，在器件物理學與熱力學層面是一項極其嚴峻的挑戰。在傳統的低頻（數十至數百千赫茲）電力電子變換器中，導通損耗通常是主導整體熱分布的核心因素，因此設計人員傾向于選擇具有極低漏源導通電阻（RDS(on)?）的器件。然而，當工作頻率跨入 13.56 MHz 頻段時，頻率相關的開關損耗呈指數級暴增，成為絕對的限制條件 。

導通電阻與輸出電容能量（Eoss?）的高頻博弈

為了深刻揭示兆赫茲頻段下的器件選型規律，對基本半導體（BASiC Semiconductor）推出的 B3M 系列 1200V SiC MOSFET 進行橫向?qū)Ρ确治鰳O具學術與工程價值。該系列器件采用了先進的銀燒結（Silver Sintering）封裝工藝，大幅降低了結到殼的熱阻（Rth(j?c)?），這對于兆赫茲射頻生成中極高的熱通量密度至關重要 。表 1 詳細列出了該系列中五種不同晶粒尺寸器件在 800V 直流母線電壓下的核心動態與靜態參數：

通過對表 1 數據的深度解析，可以發現一個在兆赫茲電力電子學中經典的“選型悖論”。若遵循低頻變換器的常規設計邏輯，工程師會首選 RDS(on)? 極低的 B3M011C120Z（11 mΩ），以期最大化射頻電流的輸出能力并降低導通損耗。然而，二階物理分析揭示了截然相反的結論。SiC MOSFET 在每次開關周期中，存儲在輸出電容（Coss?）中的能量（Eoss?）必須被耗散或通過諧振腔循環。對于 11 mΩ 的器件，其在 800V 時的 Eoss? 高達 106 μJ 。若在 13.56 MHz 下采用硬開關運行，單管的基線容性開關損耗（Psw(cap)?=Eoss?×fsw?）將達到驚人的 1.43 kW（106μJ×13.56×106Hz）。在一個標準的 TO-247 封裝內耗散如此巨大的熱量是絕對違反熱力學定律的物理不可能性 。

因此，對于 13.56 MHz 逆變器，器件的最佳工作點必須向高 RDS(on)? 區域發生劇烈偏移。以 B3M040120Z 為例，盡管其 40 mΩ 的溝道電阻會引入更高的傳導損耗，但其非線性寄生容性能量 Eoss? 驟降至 33 μJ，總柵極電荷 Qg? 也僅為 85 nC 。容性損耗的等比例縮減，使得通過外部諧振網絡實現 ZVS 在物理和熱力學上成為可能。這種導通損耗與開關損耗的重新平衡，是 1200V 器件得以涉足數兆赫茲射頻領域的首要先決條件 。

封裝寄生電感與 Kelvin 源極的必然性

在 13.56 MHz 的超高頻切換下，漏極電流的變化率（di/dt）可輕易突破每微秒數萬安培的量級。在傳統的標準三引腳（TO-247-3）封裝中，功率回路與柵極驅動回路共用一段源極引腳。這段共源極電感（Common Source Inductance, CSI）在此類極端 di/dt 瞬態下會產生巨大的負反饋電壓（VCSI?=LCSI??di/dt）。該感應電壓會直接抵消柵極驅動器提供的驅動電壓，不僅嚴重拖慢了器件的開關速度，更在橋式拓?fù)渲幸l(fā)通過米勒電容（Miller Capacitance）的虛假導通（False Turn-On）和災難性的直通短路故障 。

為此，針對 13.56 MHz 應用的 1200V SiC MOSFET（如基本半導體的 B3M020120ZN 和 B3M035120ZL）必須采用 4 引腳的 TO-247-4(NL/L) 封裝架構 。該架構引入了獨立的 Kelvin 源極引腳，從物理拓?fù)渖蠈⒋箅娏鞴β驶芈放c脆弱的柵極控制回路徹底解耦。消除共源極電感的干擾，是維持納秒級 PWM 信號完整性，并確保 13.56 MHz 下極其嚴苛的死區時間（Dead-time）控制得以實現的強制性硬件要求。

2026年 IEEE TPEL 技術突破：在標稱硬開關拓?fù)渲袑崿F(xiàn) ZVS

在電力電子拓?fù)涞慕?jīng)典分類中，硬開關（Hard-Switching）拓?fù)洌ㄈ鐦?biāo)準的全橋或半橋逆變器）與軟開關（Soft-Switching）拓?fù)洌ㄈ?Class-E、Class-EF、Class-Φ）之間存在著明確的界限。硬開關在電壓與電流波形的交叉過渡期會產生極高的損耗，而軟開關則依賴龐大且復雜的諧振網絡，確保器件在導通前其兩端電壓已自然諧振至零 。

2026 年初刊發于 IEEE TPEL 的突破性研究，在概念上深刻顛覆了這一傳統二分法。該研究團隊在不引入復雜輔助諧振極的情況下，成功在一個標稱為“硬開關”的半橋/全橋架構中，利用 1200V SiC MOSFET 實現了 13.56 MHz 的超高頻運行，并通過精密的數學補償與電磁學閉環，強行將電路拽入 ZVS 工作區 。

偽硬開關（Pseudo-Hard-Switching）與 ZVS 邊界的動態控制

在缺乏專用并聯諧振槽路的拓?fù)渲幸獙崿F(xiàn) ZVS，系統必須精準利用負載本身的感性特性（或緊密耦合的阻抗匹配網絡），在極短的死區時間內激發出足夠幅值的負向換流電流 。

其物理過程如下：當主導通器件關斷時，電感中的電流無法發生突變。這部分被續流的能量被強制重定向，用于對即將關斷器件的 Coss? 進行充電，同時對互補的、即將導通器件的 Coss? 進行放電 。IEEE TPEL 中詳細論述的突破點在于，控制系統動態且精確地調節死區時間參數，并全面計入 SiC MOSFET Coss? 隨偏置電壓劇烈變化的非線性特征，確保即將導通器件兩端的電壓在其柵極驅動信號到達的絕對瞬間，精準塌陷至零伏 。

令人矚目的是，該 TPEL 分析揭示了一種被稱為“輕微硬開關（Slight Hard-Switching）”或“準硬開關”的高階運行狀態 。研究數據表明，在負載劇烈波動的環境下，若盲目追求絕對的 ZVS，往往需要注入過量的無功環流，這會導致導通損耗大幅增加，反而降低系統整體效率。通過有意地將工作點控制在硬開關與 ZVS 的最優物理邊界上，系統不僅大幅減輕了器件的峰值電壓應力，抑制了無功環流，更將實際的射頻功率輸出能力最大化。在這一控制策略下，13.56 MHz 逆變器的整體效率令人難以置信地逼近了 97% 的理論極限 。

應對等離子體動態負載的相位與頻率混合調制

在半導體刻蝕工藝中，等離子體表現出極其狂暴且非線性的負載特性。在起輝（Striking）階段，腔室呈現極高阻抗，需要極高的射頻電壓與微小的電流；而一旦氣體被電離進入穩態輝光放電，負載阻抗會驟降，轉變?yōu)榇箅娏?、低電壓的工作模?。這種跨越數個數量級的阻抗突變，會從根本上改變諧振網絡的品質因數（Q），對脆弱的 ZVS 條件構成致命威脅。

為解決這一難題，2026 年的突破性拓?fù)洳捎昧艘环N納米級響應的混合調制策略。該策略將相移調制（Phase-Shift Modulation）與頻率調制（Frequency Modulation）深度融合 。控制芯片以納秒級的精度實時捕捉等離子體阻抗的漂移方向，動態重塑 PWM 占空比與死區時間，將逆變器的工作點牢牢鎖定在安全的操作邊界內，徹底避免了 13.56 MHz 頻率下因硬開關失效而引發的雪崩式熱失控現象。

非線性輸出電容（Coss?）的數學建模與精細化補償機制

在 13.56 MHz 下成功集成 1200V SiC MOSFET，最艱巨的理論與工程障礙在于其輸出電容（Coss?）相對于漏源電壓（VDS?）存在的極端非線性特征 。

在傳統的硅基 MOSFET 中，Coss? 同樣存在隨電壓變化的現象，但在 SiC 等寬禁帶器件中，這種變化梯度異常陡峭 。由于其漂移區摻雜濃度與耗盡層寬度的物理特性，一個 1200V 的 SiC MOSFET 在 VDS?=0V 時，Coss? 往往高達數納法拉（nF）；而當 VDS? 逼近 800V 乃至 1000V 時，Coss? 會以非線性雪崩的姿態驟降至 100 pF 以下 。這一劇烈的容值波動，使得基于恒定電容的傳統線性電路方程在預測死區時間諧振軌跡時完全失效 。

Sigmoid 函數逼近與 Eoss? 積分模型

為了在數學上精準捕捉這一現象，近期的學術研究徹底摒棄了線性或簡單的分段線性近似，轉而采用高度連續的 Sigmoid 函數或多項式擬合來對 Coss? 的電壓依賴性進行高階建模 ?；?Sigmoid 模型的引入，系統工程師得以在時域內精確求解支配死區時間換流過程的非線性微分方程 。

存儲在這一非線性電容中的總能量 Eoss? 嚴格由下述定積分定義：

Eoss?=∫0VDS??v?Coss?(v)dv

由于絕大部分電容值集中在極低的電壓區間，充放電過程中耗時最長的階段實質上發生于 VDS? 接近 0V 的瞬態時間窗口內 。2026 年 IEEE TPEL 的突破性成果在底層控制算法中深度植入了這一非線性物理機制。數字控制器利用該 Sigmoid 曲線特征，預判并計算出感性負載電流將 Coss? 電壓抽載至絕對零伏所需的極精確的納秒級時間長度，并以此作為死區時間的動態設定基準。

Class-E 與 Class-Φ 放大器中的 Coss? 吸收與諧振利用

在那些明確要求采用單端或高階諧振拓?fù)洌ㄈ?Class-E 或 Class-Φ）以替代半橋的射頻電源系統中，高度非線性的 Coss? 不再是一個需要被克服的寄生參數，而是被主動吸納為核心的諧振并聯電容（Shunt Capacitor）。

以 Class-E 射頻功率放大器為例，其理想工作狀態不僅要求實現零電壓開關（ZVS），還強制要求滿足零電壓導數開關（Zero Derivative Switching, ZDS），即在器件導通的瞬間，漏源電壓對時間的導數為零（dv/dt=0）。ZDS 的引入至關重要，它不僅確保了器件內部的寄生電荷被完全清空而不通過導電溝道耗散，更在時間軸上提供了一個極為寬泛的“平底”電壓波形，使得系統即使在射頻頻率下存在數十皮秒的柵極時序抖動，依然不會產生致命的開關損耗。

為了滿足這一嚴苛的波形塑造要求，工程師必須通過精確調諧外部的串聯諧振電感以及輔助的線性并聯電容（Cex?），來補償并中和 SiC MOSFET 自身的非線性 Coss?。在數學和物理層面強行約束漏極電壓的下降軌跡，使其在與時間軸（零電壓線）相交時，恰好達到相切的狀態 。通過這種對非線性電容的完美利用與補償，即使在 13.56 MHz 和數千瓦的輸出功率下，新型兆赫茲射頻電源的 DC-to-RF 轉換效率也穩定地超越了 90% 的工業基準線 。

極低柵極電荷（Qg?）的驅動挑戰：抑制米勒效應與新型諧振門極拓?fù)?/p>

盡管 1200V SiC MOSFET 極低的柵極電荷（Qg?）（例如 B3M040120Z 僅為 85 nC ）是實現 13.56 MHz 切換的核心物理前提，但這把雙刃劍在驅動回路上引入了前所未有的工程挑戰 。

米勒效應（Miller Effect）與災難性的虛假導通

在 13.56 MHz 的超高速開關過程中，漏源電壓（VDS?）的爬升與下降時間被壓縮至數納秒內，由此產生的 dv/dt 瞬態極其猛烈 。這種極端的瞬態電壓會通過器件寄生的柵漏電容（CGD?，即米勒電容）向脆弱的柵極回路強行注入位移電流（Displacement Current）。

由于 SiC MOSFET 的總柵極電荷 Qg? 以及柵源電容 CGS? 極低，這部分被強行注入的位移電流會引發柵極電壓的急劇飆升。如果該瞬態尖峰超過了器件的柵極閾值電壓（VGS(th)?，基本半導體 B3M 系列通常在 2.7V 左右），就會觸發被稱為“虛假導通（False Turn-On）”的致命現象。在逆變器橋臂中，這意味著上下管同時導通，瞬間的直通短路將直接炸毀器件 。

電流源型驅動器（CSD）與諧振柵極驅動（RGD）的崛起

為了免疫高頻環境下的米勒效應并驅動低 Qg? 器件，傳統的電壓源型半橋柵極驅動芯片已被徹底淘汰，取而代之的是電流源型柵極驅動器（Current Source Gate Drivers, CSD）與諧振柵極驅動器（Resonant Gate Drivers, RGD）。

電流源型柵極驅動器（CSD）： 傳統的電壓型驅動器在驅動極高頻率器件時，其自身的硬開關充放電損耗會隨頻率呈線性爆炸式增長（P=Qg??ΔVGS??fsw?）。先進的 CSD 架構通過引入輔助微型電感作為穩流源，在開關瞬態極其激進地向柵極“泵入”大電流，使得器件在亞納秒級的時間內越過米勒平臺。而在關斷期間，CSD 會強力拉低柵極電壓至負偏置（如 -4V 或 -5V），利用堅固的負壓裕度徹底封殺任何由 dv/dt 誘發的虛假導通風險 。

諧振柵極驅動器（RGD）： 諸如 Class-Φ 型的諧振驅動拓?fù)?，則采用了更為優雅的能量回收理念 。RGD 并不將向柵極輸入電容（Ciss?）充電的能量白白耗散在內部柵阻（RG(int)?）發熱上，而是將柵極寄生電容自身作為諧振網絡的一部分。在關斷階段，這部分柵極能量會被諧振抽回并反饋給驅動電源。這一創新使得 1200V SiC 器件能夠在 13.56 MHz 下保持冰冷的高效運行，確保驅動芯片自身不會因熱過載而燒毀 。

動態阻抗匹配網絡與極值尋優控制：穩定等離子體負載的最后防線

如前文所述，用于半導體刻蝕的等離子體是一種瞬息萬變的混沌負載。受限于腔室內部的氣體壓力、流量波動以及化學成分的變遷（例如由碳氟化合物 CF4? 切換至氧氣 O2? 的多步刻蝕配方），逆變器輸出端所觀測到的反射阻抗在實時劇烈抖動 。若不能將這種劇烈波動的阻抗嚴格且瞬時地匹配至標準的 50 歐姆，反射功率將直接擊穿 SiC MOSFET，破壞 ZVS 穩態 。

電子可變電容器（EVC）與電阻壓縮網絡（RCN）的協同

傳統的 13.56 MHz 阻抗匹配網絡主要依賴由機械步進電機驅動的真空可變電容器（Vacuum Variable Capacitors, VVCs）。然而，機械調節的物理延遲通常高達數百毫秒，這在亞納米級工藝中是完全不可接受的。百毫秒級的功率反射與能量失調足以摧毀刻蝕側壁的平整度 。

學術界（如 Heewon Choi 和 Yongsug Suh 等人的前沿研究）與工業界正在推動基于固態器件的電子可變電容器（Electronic Variable Capacitors, EVCs）的全面普及 。EVC 利用反串聯的（Back-to-Back）SiC MOSFET 或高壓 PIN 二極管陣列。通過向這些半導體開關施加兆赫茲級的高頻脈寬調制（PWM），系統能夠通過調節有效導通時間，瞬時且連續地改變固定電容陣列的等效電容值 。

與 EVC 配合使用的，是革命性的電阻壓縮網絡（Resistance Compression Networks, RCN）技術 。RCN 利用極其精巧的傳輸線變壓器與特殊繞制的耦合線圈矩陣，從數學上將大范圍波動的等離子體非線性阻抗，幾何壓縮為一個極窄的、近乎恒定的驅動點阻抗（Driving Point Impedance）。這種壓縮機制使得無論腔室內的等離子體發生何種物理畸變，逆變器始終“看”到一個恒定的負載。這保證了用來抽空 Coss? 所需的負向換流電流始終充沛，構筑了保護 ZVS 邊界的物理防火墻 。

多變量牛頓基極值尋優控制（FC-MNESC）算法

為在微秒級時間內精確駕馭這種超高速 EVC 和匹配網絡，傳統的比例積分（PI）閉環控制算法已顯得力不從心。最前沿的等離子體射頻電源采用了融合前饋補償（Feedforward Compensation）的多變量牛頓基極值尋優控制策略（Multivariable Newton-Based Extremum Seeking Control, FC-MNESC）。

FC-MNESC 算法通過在 EVC 的 PWM 占空比信號中注入微小的連續擾動，利用逆海森矩陣（Inverse Hessian Matrix）估計器實時測量并計算目標成本函數（即反射功率）的全局極小值點 。該算法徹底擺脫了對系統初始狀態設定的依賴，極大提升了對抗等離子體閃爍或微小輝光放電熄滅等突發擾動的免疫能力。FC-MNESC 能夠以微秒級的響應速度，驅使阻抗匹配網絡精準鎖定在最優功率傳輸點。這一控制學的突破徹底截斷了由于負載失配導致逆變器熱崩潰的鏈路，保障了純粹、無縫且連續的 13.56 MHz 射頻能量傳輸 。

結論：實現等離子體刻蝕中低于 1% RMS 的能量穩定性突破

綜上所述，將 1200V SiC MOSFET 深度融合于 13.56 MHz 射頻電源拓?fù)洌^非電力電子器件的簡單平替，而是通過非線性電容補償、動態死區時間控制與高頻諧振驅動技術，重塑了兆赫茲射頻逆變器架構的底層物理邏輯。在針對埃米級極紫外（EUV）光刻圖形轉移、高深寬比孔洞（HAR）刻蝕以及原子層刻蝕（ALE）的先進制程中，等離子體離子轟擊能量的絕對穩定性直接決定了集成電路特征尺寸的保真度與最終晶圓的良品率 。

傳統的 LDMOS 或真空管射頻電源體系由于固有的熱惰性、遲緩的機械阻抗匹配響應以及硬開關帶來的高頻震蕩，在脈沖到脈沖（Pulse-to-Pulse）的能量傳輸上始終存在難以消除的隨機波動 。而 2026 年 IEEE TPEL 報告的最新技術范式徹底斬斷了這一技術枷鎖 。

通過完美利用 SiC 器件極低的柵極電荷（Qg?）并精準補償高度非線性的輸出電容（Coss?），新型逆變器在名義上的硬開關拓?fù)渲羞_(dá)成了完美的零電壓開關（ZVS）。這不僅消除了高頻熱崩潰的隱患，更賦予了電源模塊極高的功率密度與純凈無瑕的輸出波形 。結合超高速的 SiC 固態電子可變電容器（EVC）、電阻壓縮網絡（RCN） 以及極值尋優控制算法（FC-MNESC），射頻能量鏈條實現了從直流母線直至等離子體腔室的瞬時響應與絕對閉環。

大量針對下一代離子加速器與等離子體發生源的實證數據表明，這種在熱力學和電磁學上均達到極致穩定的連續工作模式，將射頻電源的能量波動方差成功壓制在均方根誤差（RMS）不足 1% 的微觀極限內 。這標志著 1200V SiC MOSFET 在 13.56 MHz 頻段的技術破局，已不僅是電力電子學的一座里程碑，更是支撐摩爾定律向原子尺度繼續邁進的不可或缺的關鍵基石。
