用 FPGA 從底層開始搭建一個 NFC PCD (讀卡器)，支持 ISO14443A 標準。

名詞釋義

更多簡稱詳見引用 [1,2,3]

項目思路

首先是載波生成，我們用 FPGA 的引腳產生 13.56MHz 的信號（對應代碼文件 nfca_tx_modulate.v），該信號驅動一個 MOS 管 (FDV301N) + 一個諧振電路來讓天線(線圈)諧振。

其次是載波調制發送，ISO14443A 的 PCD-to-PICC 的副載波調制方式是 100% ASK （即在一個副載波周期內，要么滿幅度發送載波，要么完全不發送載波），這對 FPGA 也是很容易實現的（對應代碼文件 nfca_tx_modulate.v）。

然后是接收卡片的調制信息，PICC-to-PCD 的調制方式是 2%~10% 的 ASK （即在一個副載波周期內，要么讓載波衰減一點，要么不衰減）。我用二極管(1N4148)+電容+電阻來做包絡檢波，得到包絡線的頻率=副載波頻率=847.5kHz，然后用 ADC 對包絡線采樣（對應代碼文件 ad7276_read.v）。包絡檢波降低了 ADC 采樣率的需求，避免直接使用 ≥20Msps 的 ADC 來采樣載波，而是只用一個 3Msps 的 ADC (AD7276B) 來采樣副載波即可。在 FPGA 內，用一個數字信號處理(DSP)算法來從 ADC 采樣數據中檢測 PICC-to-PCD 的 ASK 信號，即檢測 ADC 采樣數據幅度的微小變化，需要有抗噪聲能力，并自適應信號幅度。我用的是中值濾波減去原始信號，再做比例閾值判斷，效果不錯（對應代碼文件 nfca_rx_dsp.v）。

最后是實現 ISO14443A 的編解碼協議，包括發送校驗生成和封包（對應代碼文件 nfca_tx_frame.v）、接收協議的解包（對應代碼文件 nfca_rx_tobits.v 和 nfca_rx_tobytes.v），這部分是按照 Spec 文檔 [3] 編寫的。

我還在 FPGA 中實現了串口控制邏輯，將 Host-PC 發送給 FPGA 的串口命令解析成 NFC 發送數據（對應代碼文件 uart_rx.v 和 uart_rx_parser.v），并將 NFC 接收數據通過串口發送給 Host-PC （對應代碼文件 uart_tx.v）。用戶可以在 Host-PC 的”串口調試工具“中發送數據給卡片，然后收到卡片返回的數據。

下圖是系統框圖，其中 FPGA 中的模塊下方逐個標注了 Verilog 代碼文件名。

_________  _________________________________________________________________________________________________________
    |  | ___________________________________________________________________________________________________ |
    |  | |            _________________________________________________________         | |
    |  | |     ___________  |  ____________     _____________        |         | |  ____________  ____________
    |  | | uart_rx | UART RX |  |  | frame  |     | RFID TX  |        |         | |  | FDV301N |  | Resonant |   ___________
uart_tx |---|->|-------->| logic |---|--->| pack  |--------->| modulate |--------------->|---------------->|--|-->| N-MOSFET |--->| circuit |   |     |
    |  | |     -----------  |  ------------     -------------        |  carrier_out  | |  |     |  |     |---v->| Antenna |
    |  | |      uart_rx.v  | nfca_tx_frame.v      | nfca_tx_modulate.v    |         | |  ------------  ------------  | | Coil  |
    |  | |  uart_rx_parser.v  |           rx_on |             |         | |                 | |     |
    |  | |     fifo_sync.v |              |             |         | |                 | -----------
    |  | |     ___________  | ___________     ______V____    ____________ | _____________ | |   ___________  ____________  |
    |  | | uart_tx | UART TX |  | | bytes  |     | bits  |    | ADC data | | | AD7276B  | | |   | AD7276B |  | Envelop |  |
uart_rx |<--|--|<--------| ?logic ?|<--|--| rebuild |<--------| rebuild |<-------| DSP ? ? ?|<-|--|ADC reader |<-|<-|-----| ? ADC ? |<--| detection|<---
? ? ? ? | ? | ?| ? ? ? ? ----------- ? | ?----------- ? ? ? ? ----------- ? ? ? ?------------ ?| ?------------- ?| ?| SPI | ? ? ? ? | ? | ? ? ? ? ?|
? ? ? ? | ? | ?| ? ? ? ? ?uart_tx.v ? ?|nfca_rx_tobytes.v ? ?nfca_rx_tobits.v ? nfca_rx_dsp.v ?| ?ad7276_read.v ?| ?| ? ? ----------- ? ------------
? ? GND |---| ?| ? ? ? ? ? ? ? ? ? ? ? --------------------------------------------------------| ? ? ? ? ? ? ? ? | ?|
? ? ? ? | ? | ?| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?nfca_controller.v ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?| ?|
? ? ? ? | ? | ?--------------------------------------------------------------------------------------------------- ?|
? ? ? ? | ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?uart2nfca_system_top.v ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? |
--------- ? ?--------------------------------------------------------------------------------------------------------
?Host-PC ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? FPGA (fpga_top.v ) ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Analog Circuit

搭建硬件

PCB 文件夾里是本庫的硬件設計（命名為 NFC_BreakoutBoard），上面主要包括：

發送電路： N-MOSFET、電感等。

接收電路：檢波二極管、AD7276B。

4匝線圈。

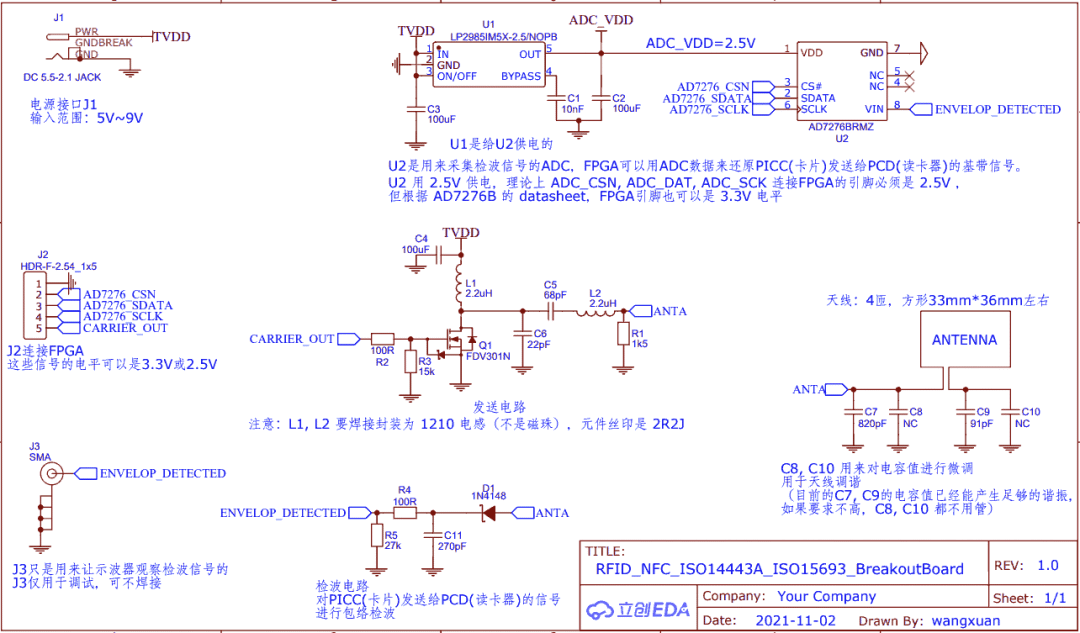

圖： NFC_BreakoutBoard 原理圖

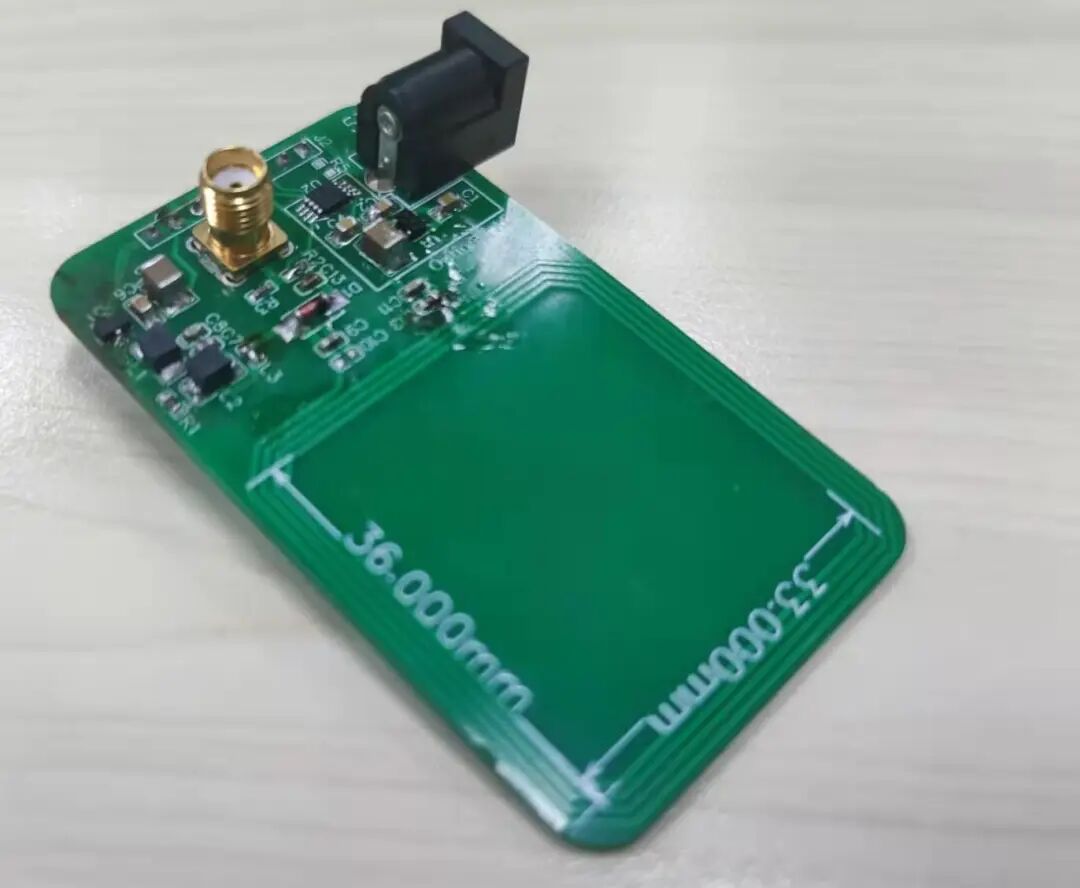

圖： NFC_BreakoutBoard

請用制造文件 NFC_BreakoutBoard_gerber.zip 來打樣 PCB ，然后焊接元件。

硬件連接方法：

J1 連接 7V~9V 的電源。

J2 連接 FPGA 開發板（占用 FPGA 4 個普通 IO 引腳，電平為 3.3V 或 2.5V 均可）。注意：ADC_SCK 的頻率高達 40.68MHz，因此不建議用杜邦線，而是用排針直插到 FPGA 開發板。

該 PCB 設計在立創 EDA 開源： oshwhub.com/wangxuan/rfid_nfc_iso14443a_iso15693_breakoutboard

FPGA 部署

部署到 FPGA 時，所有 RTL 目錄 和 RTL/nfca_controller 目錄 中的 .v 文件都需要加入工程。頂層文件為 fpga_top.v ，它的每個引腳的連接方式見代碼注釋，如下：

modulefpga_top(
inputwire    rstn_btn,    // press button to reset, pressed=0, unpressed=1
inputwire    clk50m,     // a 50MHz Crystal oscillator

// AD7276 ADC SPI interface
outputwire    ad7276_csn,   // connect to AD7276's CSN  (NFC_Breakboard's AD7276_CSN)
outputwire    ad7276_sclk,  // connect to AD7276's SCLK (NFC_Breakboard's AD7276_SCLK)
inputwire    ad7276_sdata,  // connect to AD7276's SDATA (NFC_Breakboard's AD7276_SDATA)

// NFC carrier generation signal
outputwire    carrier_out,  // connect to FDV301N(N-MOSFET)'s gate (柵極) (NFC_Breakboard's CARRIER_OUT)

// connect to Host-PC (typically via a USB-to-UART chip on FPGA board, such as FT232, CP2102 or CH340)
inputwire    uart_rx,    // connect to USB-to-UART chip's UART-TX
outputwire    uart_tx,    // connect to USB-to-UART chip's UART-RX

// connect to on-board LED's (optional)
outputwire    led0,      // led0=1 indicates PLL is normally run
outputwire    led1,      // led1=1 indicates carrier is on
outputwire    led2      // led2=1 indicates PCD-to-PICC communication is done, and PCD is waiting for PICC-to-PCD
);

所有代碼都是 Verilog 行為級實現，支持任意 FPGA 平臺。除了 fpga_top.v 里的 altpll 模塊是僅限于 Altera Cyclone IV 的原語，它用來生成 81.36MHz 時鐘，驅動 NFC 控制器。如果你用的不是 Altera Cyclone IV，請使用其它的 IP 核（例如Xilinx 的 clock wizard）或原語來替換，總之只要生成 81.36MHz 的時鐘來驅動 NFC 子模塊即可。

串口交互

FPGA 燒錄之后，Host-PC 可以通過串口控制 FPGA 和 PICC 進行交互。串口格式為 9600,8,n,1 (即波特率=9600，8個數據位，無校驗位，1個停止位)。串口通信是“一問一答”的形式，發送你要發給卡片的數據，然后卡片返回數據。每個命令和響應都以 或 或 結尾（也就是一行一個命令/響應）

首先，建議在 PC 上使用“串口調試助手”，而不是 putty 等軟件。因為我設計的邏輯是： FPGA 會在收到串口命令時打開載波，如果1.2秒內沒有下一個命令到來，就自動關閉載波。這對于一個控制串口的應用程序是足夠的時間。但1.2秒是不夠人是打出下一條命令的，會導致載波關閉，卡片下電，卡片之前獲得的狀態都消失了?！按谡{(diào)試助手”可以一次發送多行命令，而 Putty 則一次只能打一條命令。

注意：“串口調試助手” 往往有“16進制顯示”和“16進制發送”選項，不需要勾選。本項目里 FPGA 會把收到的 ASCII 的十六進制形式處理成數字，也會把發出的 數字轉成 ASCII 十六進制形式。

與 M1 卡通信

我用自己的門禁卡，和幾個在 taobao 上買了的 M1 “白卡”試了試，因為都是 M1 卡，行為類似。以其中一個卡舉例：

在 “串口調試助手” 中輸入如下命令并點擊發送，這會發送 0x26（ISO14443 [3] 規定的 REQA）給卡片（注意末尾要加回車，這樣才會被當成一條完整的命令）：

26

然后串口收到如下，這是 ISO14443 規定的 ATQA，含義是 Bit frame anticollision 。

04 00

注：如果沒檢測到卡，或者因噪聲干擾而收到不符合標準規定的波形，串口的行尾會收到字符 n。表示： FPGA正常工作，但沒檢測到卡/出現錯誤。

然后我們在“發送框”里下一行附加一個 ISO14443 規定的 AntiCollision 命令，用來獲得卡的 UID （因為很可能1.2秒已經過去了，卡片已經丟失了上次上電的信息，需要重新發送 REQA 0x26）。

26
93 20

卡片響應如下（第一行是響應 REQA 的 ATQA，第二行是 響應 anticollision 的 UID）：

04 00
4B BE DE 79 52

然后我們在“發送框”里下一行附加一個 ISO14443 規定的 SELECT 命令，用剛剛獲取到的 UID 選中該卡：

26
93 20
93 70 4B BE DE 79 52

卡響應 ISO14443 規定的 SAK=0x08（代表它是 M1 卡。后面的 0xB6 0xDD 則是 CRC 校驗碼）：

04 00
4B BE DE 79 52
08 B6 DD

注：發送時不需要用戶附加 CRC 校驗碼， FPGA 會在協議規定的需要加校驗碼的地方自動計算并追加 CRC。

注：接收時，CRC 碼不會被 FPGA 檢查和刪掉，會從串口展示出來。

根據卡片返回的 SAK ，知道這是 M1 卡后，我們可以發送 M1 卡的 Key 認證命令的 Phase1 （第一階段），從卡片獲取隨機數（注意，該命令不是 ISO14443 規定的，而是 M1 卡獨有的，其它卡不會響應這個命令）。我們在“發送框”里下一行附加：

26
93 20
93 70 4B BE DE 79 52
60 07

卡片響應 4 字節隨機數：

04 00
4B BE DE 79 52
08 B6 DD
EF 9B B6 5A

M1 卡的后續認證、讀寫步驟很復雜，不是本工程關注的范圍。本工程僅關注 ISO14443A PCD 與 PICC 交互的底層實現。你可以用上層應用程序（C, Python, C# 編程）控制串口來進行 M1 卡的進一步操作。

測試 AntiCollision

AntiCollision 是 ISO14443 規定的多卡檢測和防沖突機制，因為不同的卡擁有不同的 UID，讀卡器用 UID 來區分不同的卡。

我把 2 張 M1 卡放在線圈上，串口發送 REQA 和 AntiCollision 命令，試圖獲取卡的 UID：

26
93 20

串口收到：

04 00
01:1

01:1 的含義是一個不完整的字節 0x01（00000001），:1 代表該沖突發生在該字節的從低到高第1位。

這說明，這兩個卡的 UID 的第一個字節的低2位分別是 01 和 11。第0位一樣所以沒發生沖突，第1位不一樣所以發生了沖突。

現在你想選擇低2位是 11 的那個卡，就需要發送 ISO14443 規定的 bit-oriented 幀，這種幀的最后一個字節是不完整的。用串口發送：

26
93 20
93 22 03:2

93 22 03:2 是一個 bit-oriented 幀。 22 代表：讀卡器額外指定 UID 中的 2 個 bit，滿足的卡才會響應，不滿足的卡就不要響應。后面的 03:2 代表只發送 0x03 (00000011) 的低2位，即 11 。

串口收到：

04 00
01:1
48 BE DE 79 52

最后一條響應是 48 BE DE 79 52 ，注意，48 并不是一個完整字節，它只有高6bit有效，他還需要拼接上低2bit（即0x03的低2bit），才是完整的字節。

一個簡單的拼接方法是將讀卡器發送的不完整字節 0x03 和卡片返回的不完整字節 0x48 進行按位或，得到 0x4B。

表明這張卡的 UID = 4B BE DE 79 52。

同理，如果想選擇低2位是 01 的那個卡，就需要串口發送：

26
93 20
93 22 01:2

串口收到：

04 00
01:1
00 1D DD 79 B8

將讀卡器發送的不完整字節 0x01 和卡片返回的不完整字節 0x00 進行按位或，得到 0x01。

表明另一張卡的 UID = 01 1D DD 79 B8。

如果卡的數量有3張以上，依照這個流程還可能發生多次沖突，每發生一次沖突都要指定你要選擇發生沖突的那一位=0的卡，還是=1的卡。

逐位 AntiCollision 的例子

為了方便大家加深對 ISO14443 的 AntiCollision 過程的理解，下面我們展示一個逐位 AntiCollision 的例子，用串口發送如下這些命令，每條命令都只多指定一位。

26
93 20
93 21 01:1
93 22 01:2
93 23 01:3
93 24 01:4
93 25 01:5
93 26 01:6
93 27 01:7
93 30 01
93 31 01 01:1
93 32 01 01:2
93 33 01 05:3
93 34 01 0D:4
93 35 01 1D:5
93 36 01 1D:6
93 37 01 1D:7
93 40 01 1D
93 41 01 1D 01:1
93 42 01 1D 01:2
93 43 01 1D 05:3
93 44 01 1D 0D:4
93 45 01 1D 1D:5
93 46 01 1D 1D:6
93 47 01 1D 5D:7
93 50 01 1D DD
93 51 01 1D DD 01:1
93 52 01 1D DD 01:2
93 53 01 1D DD 01:3
93 54 01 1D DD 09:4
93 55 01 1D DD 19:5
93 56 01 1D DD 39:6
93 57 01 1D DD 79:7
93 60 01 1D DD 79
93 61 01 1D DD 79 00:1
93 62 01 1D DD 79 00:2
93 63 01 1D DD 79 00:3
93 64 01 1D DD 79 08:4
93 65 01 1D DD 79 18:5
93 66 01 1D DD 79 38:6
93 67 01 1D DD 79 38:7

串口收到：

04 00
01 1D DD 79 B8
00 1D DD 79 B8
00 1D DD 79 B8
00 1D DD 79 B8
00 1D DD 79 B8
00 1D DD 79 B8
00 1D DD 79 B8
00 1D DD 79 B8
1D DD 79 B8
1C DD 79 B8
1C DD 79 B8
18 DD 79 B8
10 DD 79 B8
00 DD 79 B8
00 DD 79 B8
00 DD 79 B8
DD 79 B8
DC 79 B8
DC 79 B8
D8 79 B8
D0 79 B8
C0 79 B8
C0 79 B8
80 79 B8
79 B8
78 B8
78 B8
78 B8
70 B8
60 B8
40 B8
00 B8
B8
B8
B8
B8
B0
A0
80
80

調試

如果你將卡放在線圈上，并發送串口命令后，串口響應不符合預期，應該：

看看串口是否響應字符 'n'，若沒有，說明 FPGA 工作不正常。檢查串口連接和波特率設置，并看看程序有沒有燒到 FPGA 里。

如果無論發什么，都響應字符 'n' ，說明 FPGA 正常工作，但沒檢測到卡。請檢查 NFC_BreakoutBoard 的電源、FPGA 和 NFC_BreakoutBoard 的連接和引腳分配。如果沒問題，將卡貼在線圈上保證信號強度。

如果還不行，進一步的調試方法是用示波器觀察信號，將示波器接在 NFC_BreakoutBoard 的 J3 (SMA 接口上)，這里應該能觀察到對載波的包絡檢波。讓串口每隔2秒發送一次 26 (REQA)，在示波器上應該能看到載波啟動、調制 0x26 的調制過程。然后觀察發送調制后大概 8us 后是否有微弱的信號變化（大概只會有幾十 mV的浮動），這就是卡片對讀卡器的響應。

仿真

仿真所需要的文件在目錄 SIM 里，其中：

tb_nfca_controller.v 是針對 nfca_controller.v 的 testbench 。

tb_nfca_controller_run_iverilog.bat 包含了 iverilog 仿真命令。

該仿真的行為是：向 nfca_controller 的發送接口發送一些幀，在 carrier_out 信號上可以看到調制的 PCD-to-PICC 發送數據。但該仿真并不會仿真 PICC-to-PCD ，因為我沒有編寫 PICC 的 model 代碼。

使用 iverilog 進行仿真前，需要安裝 iverilog ，見：iverilog_usage

然后雙擊 tb_nfca_controller_run_iverilog.bat 運行仿真，然后可以打開生成的 dump.vcd 文件查看波形。下圖是看到的 0x26(REQA)幀的調制波形：

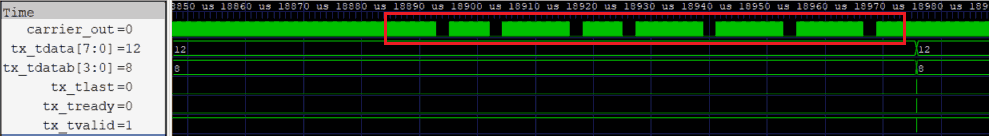

圖：仿真中看到的 0x26(REQA)幀的調制波形。
