作為微電網的主流形態，交流微電網憑借與現有配電網兼容性強、設備成熟、成本可控、接入靈活等核心優勢，廣泛應用于居民社區、產業園區、偏遠地區等各類場景，是推動分布式新能源規?；瘽B透、保障能源安全、助力“雙碳”目標實現的重要載體。交流微電網架構設計的核心，是通過合理規劃拓撲結構、科學配置核心組件，實現與應用場景的精準適配，最終達成安全穩定、高效經濟的運行目標。拓撲結構決定架構的整體布局與運行特性，核心組件支撐架構的功能落地，適配場景則決定設計的方向與重點，三者相互關聯、協同統一，構成交流微電網架構設計的完整體系。本文圍繞這三大核心維度，系統闡述交流微電網架構設計的關鍵內容，為工程實踐提供理論支撐與實操參考。

一、交流微電網拓撲結構：架構的布局基礎與運行核心

拓撲結構是交流微電網架構的“骨架”，直接決定了電源、儲能、負荷、配電網絡的連接方式與交互邏輯，影響系統的可靠性、靈活性與電能質量。交流微電網的拓撲結構設計，需結合場景規模、負荷分布、電源布局等因素，兼顧結構簡潔性與運行可靠性，目前主流拓撲結構主要分為三大類，各有其特點與適用場景，可根據實際需求靈活選擇。

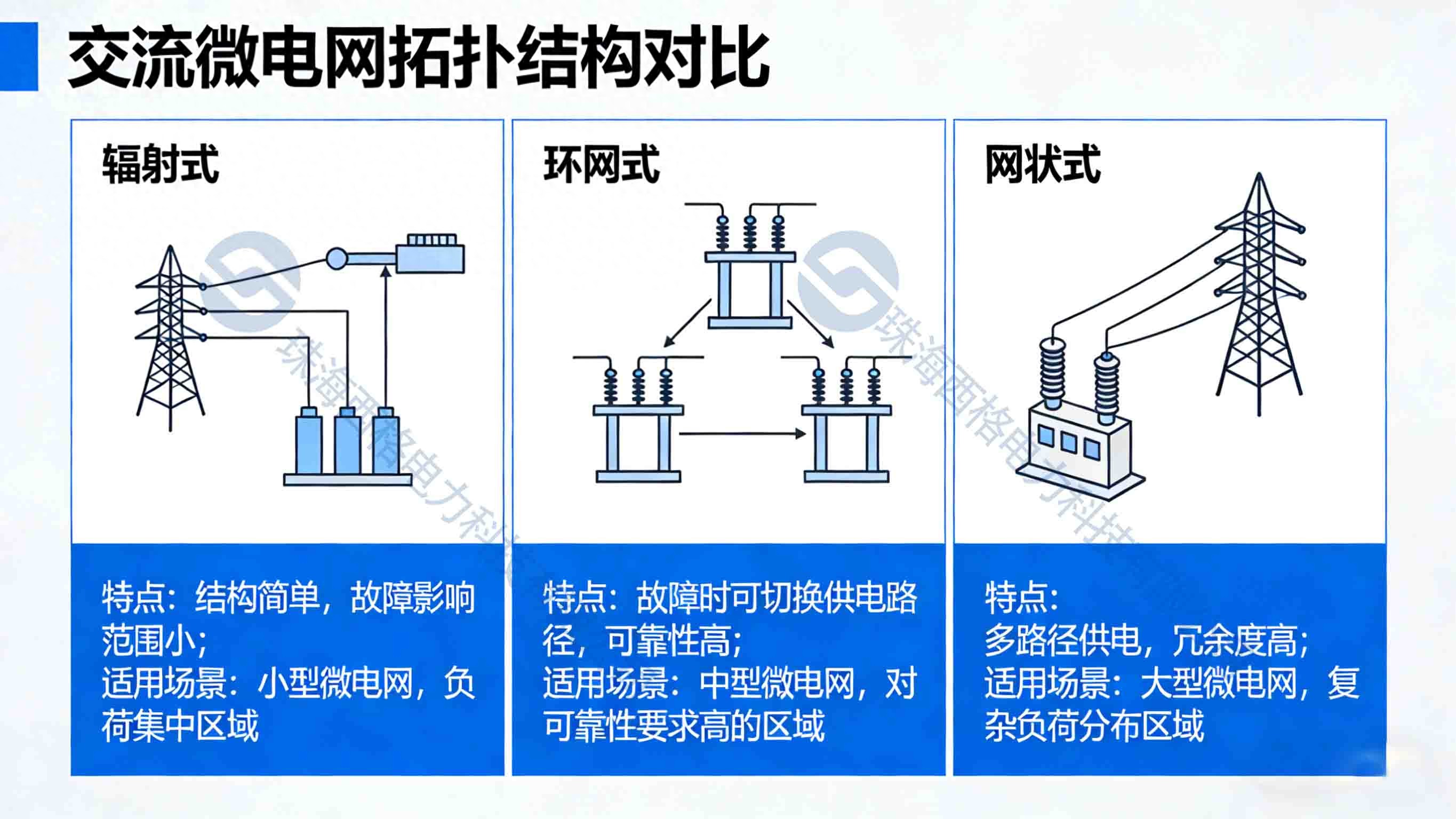

（一）輻射式拓撲結構：簡潔經濟，適配小型場景

• 輻射式拓撲結構是交流微電網最基礎、最常用的拓撲形式 ，其核心特點是“單條母線主導、分支輻射延伸”，即由一條主交流母線作為核心紐帶，分布式電源、儲能系統集中接入主母線，負荷通過分支線路從主母線引出，形成輻射狀布局。這種拓撲結構的設計邏輯簡潔，配電線路布局清晰，無需復雜的互聯設備，建設成本低、運維難度小，是小型交流微電網的首選拓撲。
• 輻射式拓撲的優勢在于結構簡單、經濟性好 ，適合電源與負荷集中、規模較小的場景（如小型居民社區、校園、單一小型廠房）；其局限性在于可靠性較低，一旦主母線或主干線路發生故障，將導致整個區域供電中斷，且擴展性較差，新增電源或負荷需重構分支線路，難以適配大規模、復雜場景的運行需求。

（二）環網式拓撲結構：可靠高效，適配中型場景

• 環網式拓撲結構是在輻射式拓撲基礎上的優化升級 ，其核心特點是“母線閉環連接、分支雙向供電”，即主交流母線形成閉環，各分布式電源、儲能系統、負荷分支線路均接入環網母線，實現雙向供電。這種拓撲結構通過閉環設計，具備故障隔離與負荷轉移能力，是中型交流微電網的主流拓撲選擇。
• 環網式拓撲的優勢在于可靠性高 ，當某一段線路或設備發生故障時，可通過環網開關快速切換供電路徑，隔離故障區域，保障非故障區域的正常供電；同時，線路傳輸距離更短，電能損耗更低，能源利用效率更高，且擴展性優于輻射式拓撲，新增電源或負荷可直接接入環網母線，無需大規模重構架構。其局限性在于建設成本高于輻射式拓撲，配電設備與控制邏輯更復雜，運維難度有所提升，適合電源與負荷分布相對分散、對供電可靠性要求較高的中型場景（如中型產業園區、大型社區）。

（三）網狀式拓撲結構：靈活冗余，適配大型復雜場景

• 網狀式拓撲結構是最復雜、靈活性最強的拓撲形式 ，其核心特點是“多母線互聯、節點雙向互通”，即設置多條相互互聯的交流母線，分布式電源、儲能系統、負荷可接入任意母線，各母線之間通過互聯開關實現能量互濟與協同運行。這種拓撲結構完全打破了輻射式與環網式的布局局限，具備高度的靈活性與冗余性，適合大型、復雜交流微電網的架構設計。
• 網狀式拓撲的優勢在于靈活性強 ，可根據電源出力與負荷需求，動態調整能量傳輸路徑，實現能源的最優分配；冗余性高，多母線互聯設計可有效避免單點故障導致的供電中斷，系統可靠性達到最高；擴展性極佳，新增電源、儲能或負荷可靈活接入任意母線，適配大規模、多元化的運行需求。其局限性在于建設成本高、控制邏輯復雜，對通信與控制技術要求極高，運維難度大，適合大型產業園區、新能源示范基地、多區域協同微電網等大型復雜場景。

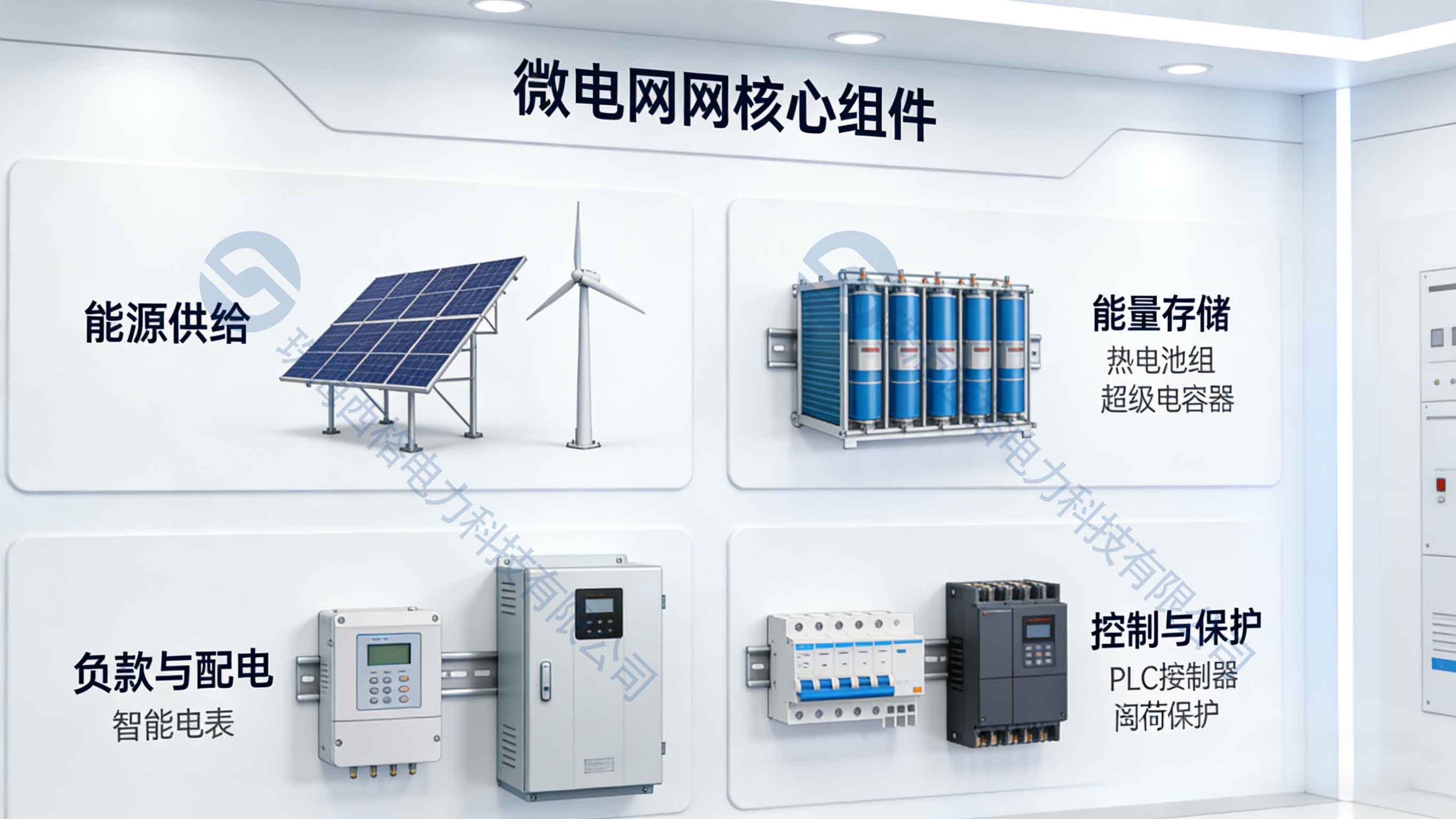

二、交流微電網核心組件：架構的功能載體與運行支撐

如果說拓撲結構是交流微電網的“骨架”，那么核心組件就是架構的“血肉”，直接決定了微電網的功能實現與運行性能。交流微電網的核心組件圍繞“源、儲、荷、網、控”五大維度展開，各組件各司其職、協同聯動，共同構成完整的交流微電網運行體系，組件的選型與配置直接影響架構的適配性與運行效率。

（一）能源供給組件：能量來源的核心支撐

• 能源供給組件是交流微電網的“能量源泉” ，核心功能是為系統提供穩定的電能，分為可再生能源電源與常規備用電源兩類，選型需結合本地能源稟賦與場景需求?？稍偕茉措娫词呛诵?，主要包括分布式光伏、風電、微型水電等，其中光伏與風電因適配性強、成本持續下降，應用最為廣泛，通過逆變器將直流電轉化為交流電接入交流母線；常規備用電源作為補充，主要包括柴油發電機、燃氣輪機等，用于可再生能源出力不足、系統故障或應急供電場景，保障供電連續性。
• 組件配置的核心原則是“因地制宜、按需配置” ，例如光照充足的區域優先配置分布式光伏，風力資源豐富的區域側重布局風電，對供電可靠性要求高的場景需配備充足的常規備用電源，確保能源供給的穩定性與連續性。

（二）能量存儲組件：能量平衡的關鍵緩沖

• 能量存儲組件是交流微電網實現能量平衡、提升可再生能源消納率的核心組件 ，核心功能是存儲可再生能源盈余電能、平抑電源出力波動、應對負荷突變與應急供電，是連接能源供給與負荷需求的關鍵紐帶。目前交流微電網中應用最廣泛的是電化學儲能系統，包括鋰離子電池、鉛酸電池等，此外還有飛輪儲能、超級電容器等新型儲能設備，可根據場景需求靈活選用。
• 儲能組件的配置需結合電源出力特性、負荷波動規律與拓撲結構 ，例如輻射式小型微電網可配置小型集中式儲能，環網式與網狀式微電網可采用分布式儲能布局，實現本地能量緩沖與全局能量互濟，確保系統電壓、頻率穩定，提升可再生能源就地消納率。

（三）負荷與配電組件：能量傳輸與消耗的終端載體

• 負荷與配電組件是交流微電網能量傳輸與消耗的核心 ，分為負荷單元與配電單元兩部分。負荷單元是電能的消耗終端，根據場景不同可分為居民負荷（照明、家電）、工業負荷（生產設備）、商業負荷（空調、收銀設備）與敏感負荷（精密儀器、醫療設備），不同負荷對電能質量與供電可靠性的要求不同，是架構設計與組件配置的重要依據。
• 配電單元是能量傳輸的“橋梁” ，核心包括配電線路、變壓器、智能斷路器、分段開關等設備，其功能是將能源供給組件產生的電能傳輸至負荷單元，同時實現故障隔離、電能分配與安全保護。配電組件的選型需兼顧傳輸效率與可靠性，例如小型微電網可選用小型節能變壓器，大型復雜微電網需配置智能配電設備與冗余線路，確保能量傳輸高效、安全。

（四）控制與保護組件：架構運行的“大腦”與“防線”

• 控制與保護組件是交流微電網安全穩定運行的核心保障 ，分為控制單元與保護單元兩部分，相當于架構的“大腦”與“防線”?？刂茊卧暮诵氖悄芰抗芾硐到y(tǒng)（EMS）與各級控制器，根據拓撲結構不同可采用集中式、分布式或主從式控制模式，核心功能是實時監測系統運行狀態、制定優化調度策略、協調各組件協同運行，實現能量平衡與高效利用。
• 保護單元包括過壓、過流、防雷、故障檢測與隔離設備等 ，核心功能是抵御內外部風險，當系統出現設備故障、電壓頻率異常、電網擾動等情況時，快速啟動保護機制，隔離故障區域、切斷故障設備，避免故障擴大，保護組件安全與系統穩定?？刂婆c保護組件的配置需與拓撲結構、組件類型相適配，確保調控精準、保護及時。

三、交流微電網架構的適配場景：設計導向與實踐落地

交流微電網架構設計的最終目標，是實現與應用場景的精準適配，即根據場景的規模、負荷特性、能源稟賦、可靠性需求等，選擇合適的拓撲結構、配置對應的核心組件，確保系統運行高效、安全、經濟。結合當前工程實踐，交流微電網的適配場景主要分為四大類，每類場景的架構設計各有重點。

（一）居民社區場景：簡潔經濟，保障基礎供電

• 居民社區場景的核心需求是保障居民基礎用電，負荷以居民生活負荷為主（照明、家電等），負荷波動相對平緩，對供電可靠性有一定要求，但建設與運維成本預算有限。適配該場景的架構設計重點的是“簡潔經濟、穩定可靠”，拓撲結構優先選擇輻射式，結構簡單、建設成本低，可根據社區規模適度拓展為小型環網式；
• 核心組件配置以分布式光伏為主，搭配小型儲能系統與少量備用電源，配電組件選用常規節能設備，控制模式采用簡單集中式控制，兼顧經濟性與可靠性，實現居民用電保障與可再生能源就地消納。

（二）產業園區場景：高效靈活，適配多元負荷

• 產業園區場景的核心需求是適配多元負荷（工業負荷、商業負荷），負荷波動較大，對供電可靠性與電能質量要求較高，且通常具備一定的可再生能源稟賦（如屋頂光伏）。適配該場景的架構設計重點是“高效靈活、協同可控”，拓撲結構優先選擇環網式，部分大型園區可采用網狀式，確保負荷轉移與故障隔離能力；
• 核心組件配置以分布式光伏、風電為主，搭配大容量儲能系統與充足的備用電源，配電組件選用智能配電設備，控制模式采用分層分布式控制，實現電源出力、儲能充放電與負荷需求的協同優化，提升能源利用效率，降低園區用電成本。

（三）偏遠地區場景：獨立可靠，保障連續供電

• 偏遠地區場景（如山區、牧區）的核心需求是實現獨立供電，缺乏大電網支撐，負荷分散且規模較小，對供電連續性要求極高，能源稟賦以光伏、風電為主。適配該場景的架構設計重點是“獨立可靠、自主運行”，拓撲結構優先選擇輻射式或小型環網式，適配負荷分散的特點；
• 核心組件配置以分布式光伏、風電為主，搭配大容量儲能系統與柴油發電機作為備用電源，配電組件需具備抗惡劣環境能力，控制模式采用分布式協同控制，實現系統自主能量平衡，確保在無大電網支撐的情況下，保障居民與小型生產的連續供電。

（四）敏感負荷場景：安全精準，保障電能質量

• 敏感負荷場景（如醫療園區、數據中心、精密制造車間）的核心需求是保障電能質量與供電可靠性，負荷對電壓、頻率、諧波等指標要求極高，不允許出現供電中斷或電能質量超標。
• 適配該場景的架構設計重點是“安全精準、冗余備份”，拓撲結構優先選擇環網式或網狀式，具備高度冗余性；核心組件配置以穩定的常規電源與分布式電源結合，搭配高性能儲能系統，配電組件選用高精度節能設備，同時配置諧波濾波器、無功補償裝置等電能質量治理設備，控制模式采用高精度協同控制，實現電能質量的精準管控與供電的連續可靠，滿足敏感負荷的用電需求。

交流微電網架構設計是一項系統性工程，拓撲結構、核心組件與適配場景三者相互關聯、協同統一——拓撲結構決定架構的布局與運行特性，核心組件支撐架構的功能落地，適配場景決定設計的方向與重點。只有精準把握三者的內在關聯，結合場景需求選擇合適的拓撲結構、科學配置核心組件，才能構建出安全穩定、高效經濟、靈活適配的交流微電網架構。

隨著新能源技術、智能化技術、通信技術的不斷迭代，交流微電網的應用場景將更加廣泛，架構設計也將不斷優化升級。未來，將結合不同場景的個性化需求，推動拓撲結構的柔性化、核心組件的高效化、控制模式的智能化，進一步提升交流微電網的適配性與運行效率，讓交流微電網在能源轉型中發揮更大作用，為構建清潔低碳、安全高效的能源體系提供重要支撐。
