汽車電子正以前所未有的速度發展。傳統內燃機(ICE)架構正逐步向輕混、插混及純電動汽車(EV)平臺迭代。與此同時，車載信息娛樂系統和車身電子功能日趨復雜、豐富，車企也開始通過區域控制器整合多項功能，而不是持續增加分布式控制單元。這些變革不僅重新定義了汽車級 MOSFET 等器件的應用定位，更對其封裝技術提出全新要求 —— 需在性能、可靠性與成本之間實現精準平衡。

安世半導體（Nexperia）推出的 MLPAK 系列封裝產品，專為車身控制、車載照明、信息娛樂等現代汽車子系統打造，提供緊湊、可擴展、高可靠性的優化型 MOSFET 器件。

從內燃機到電動車：功率MOSFET的需求迭代

傳統內燃機汽車采用12V系統為輔助負載供電，布置在發動機周邊的電子器件，需耐受發動機艙內高達 125℃的工作溫度。與之不同，電動汽車普遍采用 48V 及以上電壓系統，但其器件最高工作溫度通常不超過 85℃。這一工況變化雖降低了極端溫度要求，卻大幅提升了電流密度，使得器件的導通損耗與開關性能成為核心設計考量。

業內主流的車用引腳式封裝最初是為了應對嚴苛的熱環境和復雜工況設計。然而，如今在新能源汽車非安全關鍵型子系統的應用中，這類封裝已顯現性能冗余問題。而全無引腳封裝雖能節省電路板空間并簡化裝配流程，卻存在短板——在反復熱循環工況下容易出現焊點劣化問題。行業亟需一款折中方案：一款兼顧緊湊性、高可靠性且適合大批量生產的可擴展封裝解決方案。

MLPAK：填補市場技術空白

安世半導體MLPAK 系列封裝的研發，正是為了精準滿足這一市場需求。該系列創新性融合微引腳封裝的緊湊高效與傳統引腳式封裝的機械強度優勢，成為下一代汽車電子應用的理想選擇。

MLPAK33-WF（3×3 mm）：專為空間受限的設計場景優化

MLPAK56-WF（5×6 mm）：適配大電流、高熱負荷的應用需求

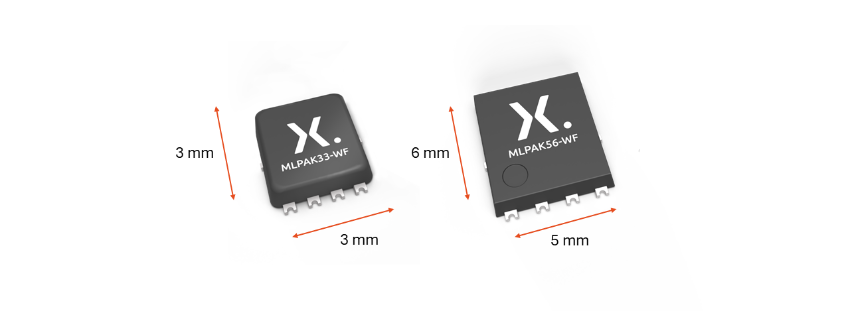

3x3和5x6 規格的MLPAK封裝管腳外形尺寸圖

經歷嚴苛熱循環測試后，MLPAK仍能保持80%以上的焊料覆蓋率，機械結構完整性表現優異。全系列器件均通過 AEC-Q101 汽車級認證，且搭載可焊性側面設計，支持自動光學檢測(AOI)，大幅減少對高成本 X 射線檢測的依賴，這在當前車企的大批量生產節奏下顯得至關重要。

定制化技術，適配現代汽車多元應用

MLPAK不只是一種封裝，更是安世半導體將硅技術與終端應用需求深度融合的戰略布局之一。安世半導體提供溝槽、分裂柵和超結等多種MOS創新技術，確保設計人員能夠在耐用性、效率和可擴展性之間實現最優平衡。

40V技術：器件堅固耐用，擁有優異的安全工作區（SOA）/雪崩能量，適用于座椅調節和雨刮器等車載電機控制場景，以及車載無線充電器的升壓DC-DC模塊

60V技術：兼顧器件耐用性和開關效率，是48V系統輔助DC-DC轉換器和車載照明系統的理想選擇

80V/100V技術：專為高開關效率優化，十分適配48V系統的高效車載照明、遠光燈模塊和升壓DC-DC轉換器

該架構可顯著降低柵極電荷，減少導通損耗和開關損耗，確保汽車應用具備穩健的電氣、熱學和機械性能。其他優勢還包括降低電磁干擾（EMI）、更小系統尺寸以及與LFPAK管腳兼容，設計人員可直接復用現有電路板布局，無需額外調整。

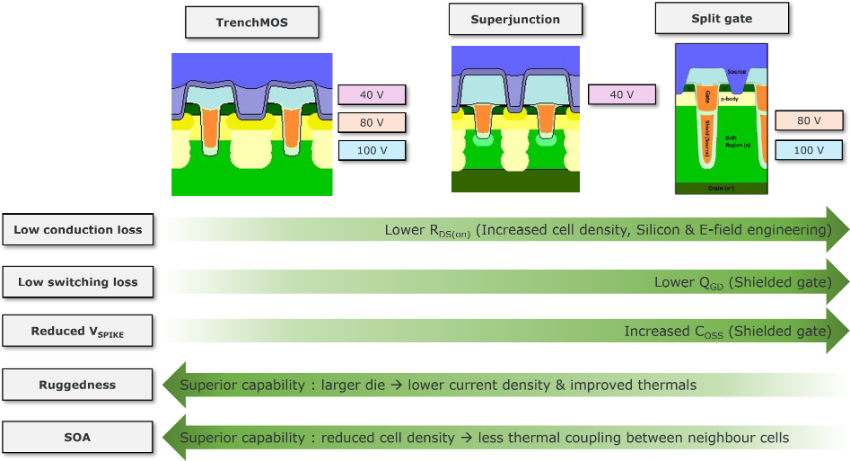

MOS技術差異

前瞻化封裝方案，賦能汽車產業未來發展

隨著汽車電氣化進程持續加速，可擴展的MOSFET封裝技術變得至關重要。安世半導體的MLPAK將無引腳封裝的緊湊性與有引腳封裝的機械耐用性融為一體， 打造面向未來的汽車電子封裝解決方案。MLPAK器件符合AEC-Q101認證標準，提供40V、60V、80V和100V多種型號，具有高效率、高可靠性、管腳兼容和多場景可擴展部署等優勢。從車載照明、電機驅動到DC-DC轉換器，MLPAK為設計人員提供靈活的平臺，能夠滿足下一代大批量汽車電子產品持續迭代的需求。

即刻探索安世半導體 MLPAK33-WF 與 MLPAK56-WF 汽車級 MOSFET 全系列產品，解鎖可擴展大批量汽車級 MOSFET 封裝技術的核心價值，加速您的產品設計與落地進程。

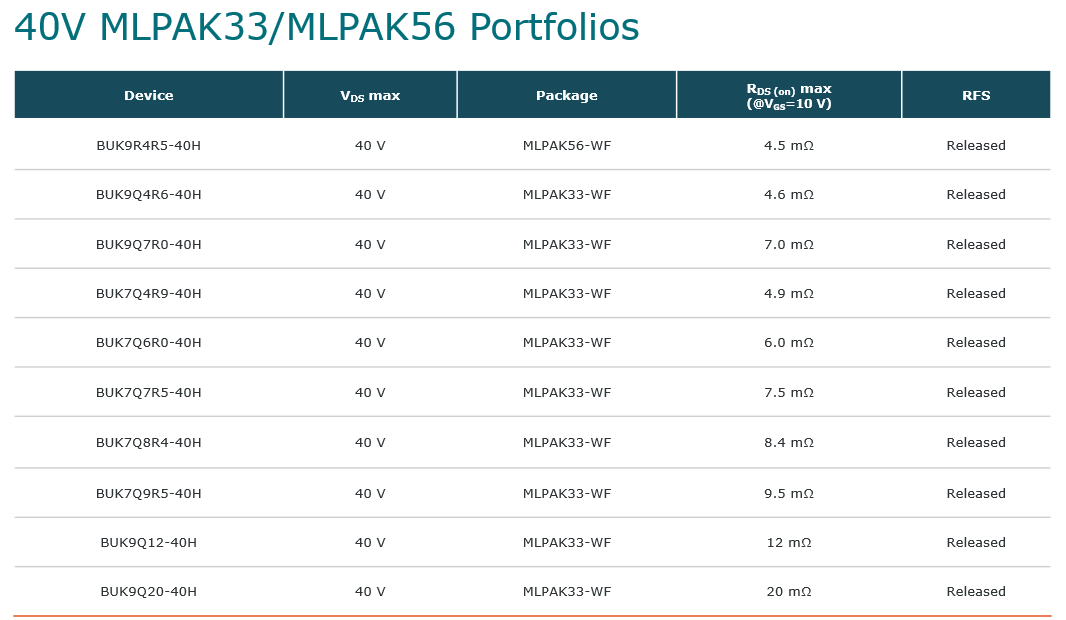

已量產的40V MLPAK33/MLPAK56 產品組合
